Armirane betonske ploče - vrste i metode instalacije

Trenutno, izgradnja većine stambenih i industrijskih objekata koristi armiranobetonske proizvode. Ljevački udio na tržištu je okupiran proizvodnjom ploča, ovaj tip betonskih proizvoda ima širok spektar i razne namjene. Najpopularnije su šuplje armirano-betonske ploče, ali pored njih još uvek postoji niz betonskih proizvoda.

U svim ovim raznolikostima, pokušaćemo da shvatimo sada.

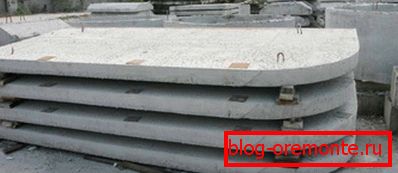

Fotografije čvrstih ploča.

Koje su tablice

Na prvi pogled može izgledati da u izboru ploča nema ništa teško. Samo kontaktirajte fabriku i sve ćete donijeti. Ali ne sve je tako jednostavno, svaki proizvod ima svoju svrhu, a kako ne bi bio prevaren, poželjno je razumjeti označavanje.

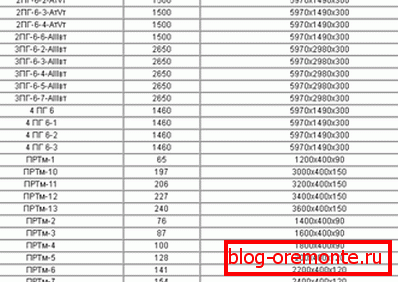

Parametri nekih proizvoda.

Nekoliko reči o označavanju

  • Kao što ste već primetili, svaka oznaka se sastoji od niza alfanumeričkih oznaka, gde svaka pozicija karakteriše određeni parametar proizvoda. Uzmite, na primer, PC 57-15-12-8T.
  • Prva dva slova označavaju vrstu ploče "PC". U ovom slučaju bavimo se pločom za pod, u čiju konstrukciju se nalaze okrugle praznine.
  • Sledeći broj numeričkih oznaka daje ideju o dimenzijama strukture, odnosno dužini, širini i visini (debljini). Podaci su naznačeni u decimetrima, tako da će u našem slučaju ploča biti duga oko 5.700 mm, proizvod će biti širine 1.500 mm i debljine 120 mm.
  • Poslednja figura u oznaci daje ideju o maksimalnom dozvoljenom opterećenju od 1 cm. Za naš dizajn, dozvoljeno opterećenje će biti jednako 800kg / cm.
  • Poslednje slovo u redu će pokazati vrstu betona, u ovom slučaju je težak stepen betona.

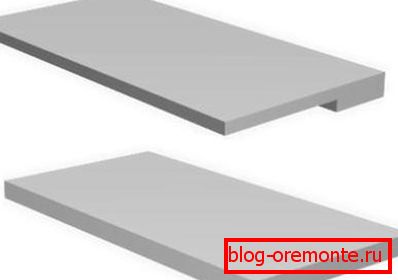

Ojačane betonske ploče.

Važno: zanimljivo je da u nekim slučajevima figura koja karakteriše debljinu proizvoda ne može biti naznačena, jer potporne podne pločice od armiranog betona često imaju standardnu ​​debljinu od 220 mm.

Uobičajene vrste proizvoda

Kao što je ranije pomenuto, prva dva slova karakterišu vrstu proizvoda, a sada vidimo šta su.

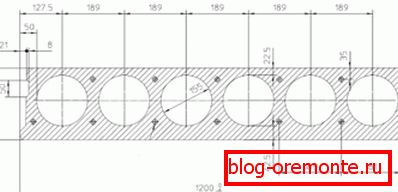

Crtež standardne ploče.
  • Ako je glava slovo "P" onda se bavite čvrstom armiranobetonskom strukturom. U dužini mogu doseći 6m, širine su od 1,2m do 1,5m. U debljini su 120, 160 i 220 mm.
  • To je čvrsti armirani monolit, sa velikom težinom od 625kg do 3.6t. Karakteristično je da su strukture debljine 120 mm poželjne da budu opremljene dodatnom zvučnom izolacijom.
  • Zidne betonske ploče od armiranog betona označene su kao "PC". S obzirom na njihovu veliku popularnost, oni imaju najširi spektar ponuđenih veličina, samo debljina 220 mm ostaje nepromenjena. Bolje je znati težinu proizvoda direktno u fabrici, neki dizajn može da dostigne težinu od 5 tona. Hollow proizvodi se odlikuju optimalnim karakteristikama zvučne i termičke izolacije.
  • Takođe je proizveo veliki asortiman proizvoda za posebne namjene "PS". Ova slova mogu se označiti armiranim betonskim pločama, armirano-betonskim parapetnim pločama, kao i svim vrstama proizvoda po meri.
Rebra dizajni.
  • Za industrijske zgrade se često koriste rebrasti dizajn "PR". Često uz pomoć, montiraju se krovne konstrukcije. U nekim izvorima, oni se mogu nazvati "kuka", Među svim betonskim proizvodima, oni imaju najveću veličinu i povećane karakteristike čvrstoće. U dužini, takva ploča može doseći 18m, širine do 3m i visine rebra 600mm.
  • Za pouzdaniju fiksiranje kolona u visokim zgradama koriste se tzv. "RP" distančne ploče.. Po pravilu, njihove veličine ne prelaze 1,5m.
  • Kolone u prizemlju za industrijske zgrade su ojačane monolitnim konstrukcijama od teškog betona "PT".
  • Posebno mesto zauzima takozvana armirana betonska ploča ili zidne ploče.. Zgrada panela je dugo vremena poznata. Takva tehnologija je uobičajena u visokogradnji i industrijskoj gradnji.
  • Konfiguracija i parametri panela mogu biti različiti. Budući da su montažne kuće velike, po nekim arhitektonskim projektima, biljke proizvode proizvode sa pojedinačnim parametrima..
  • Trenutno je armirana betonska ploča dostupna u 3 verzije. Ovo je čvrsta liva jednoslojna konstrukcija betona sa niskim koeficijentom prenosa toplote. Dvoslojna konstrukcija sastoji se od betonske podloge i termoizolacionog premaza.
  • Troslojna ploča, napravljena u obliku sendviča. Gdje je gornji i donji dio betona, i unutar izolacije. Dizajn ima poboljšane karakteristike toplotne i zvučne izolacije.

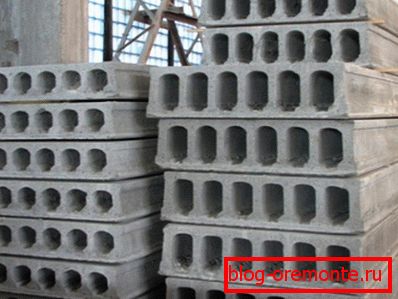

Sorte šupljih konstrukcija.

Savet: često možete naći oglase koji prodaju ploču armirane betonske ploče. Pre nego što kupite, detaljno saznajte o tačnim dimenzijama i karakteristikama proizvoda, jer koliko često mogu biti nestandardni.

Video u ovom članku pokazuje proizvodnju zidnih panela.

Suptilnosti rada sa betonskim proizvodima

U čestoj konstrukciji armiranobetonskih šupljih jezgara smatra se najpopularnijim. Ali, kada je proizvod odabran i isporučen dizajn, još uvijek postoji mnogo srodnih problema, posebno kako se skladištiti i montirati. Plus, često je neophodno odsečiti ploču ili smanjiti nestandardni otvor.

Skladištenje objekata

Iako proizvodi ravnih betona imaju dovoljno veliku marginu sigurnosti, oni mogu pucati ako se ne transportuju pravilno ili se skladište. S obzirom na to da se njihova cena u prosjeku kreće od 150 do 500U. to će biti neprijatno iznenađenje.

Što se tiče isporuke, često je glavobolja za transportnu kompaniju, a sada ćemo vam reći o pravilima skladištenja.

  • Pre svega, treba napomenuti da ravne konstrukcije treba da se čuvaju isključivo horizontalno.
  • Betonska supstanca je higroskopna, tj. Sa produženim kontaktom sa vlagom, radi kao sunđer. Prema tome, proizvodi moraju biti na dovoljnoj udaljenosti od zemljišta. Baza mora biti jaka i imati hidroizolacionu zaptivku.
  • Ako su ploče složene, drvene trake između njih debljine oko 50 mm, a sve daske treba da budu na istoj vertikalnoj liniji. Sa ivica letvica postavljaju se na rastojanju od 50 cm.
  • Pod uslovom da imate razumno jaku osnovu, ne sme biti više od 10 proizvoda u jednom stacku.
Čvrste konstrukcije.

Važno: da se naslonite na zid ploče, ostavljajući ih u nagnutom položaju, čak i za kratko vreme strogo je zabranjeno. Zato što verovatnoća pukotina.

Kako sječiti betonske proizvode

Naravno, savremena industrija proizvodi širok spektar veličina, ali postoje situacije kada je neophodno podešavati ploču koja je već dostupna.

U ovom slučaju instrukcija je sledeća.

Dijamantsko sečenje betona.
  • Prije svega, potreban vam je mlin sa dijamantskim diskom, otpacima i mahom. Takođe, perforator opremljen bušilicom sa dijamantskim vrhom neće sprečiti.
  • Na početku se ploča položi na bilo koji poprečni nosač, koji mora biti jasno ispod linije za rezanje.
  • Zatim, mlinica čini prečnik do najveće moguće dubine.
  • Posle ovoga, sa mahom, potrebno je dodirnuti duž linije za sečenje, kako po ravni, tako i sa strane. Po pravilu, potrebno je 10 hitova. Tanjur, pod sopstvenom težinom, pukla bi se.
  • Otpad, u područjima unutrašnjih praznina, udara kroz rupe i širenje preloma.
  • Kavez za ojačanje je bolji za sečenje sa rezervoarom za benzin ili gas, ali u odsustvu takvog, možete koristiti brusilicu.

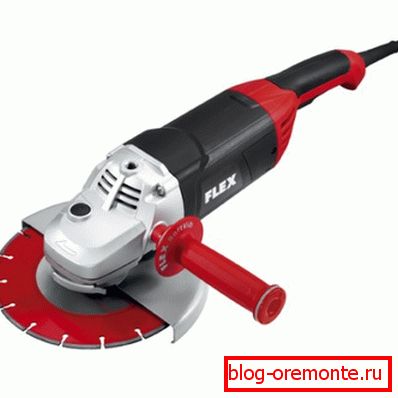

Bugarski sa dijamantskim diskom.

Savjet: armatura na mjestu kvara je u napetom stanju, pa ako ga sječite brusilicom, ne biste ga trebali potpuno sječiti. S obzirom na to da će verovatno snimiti disk. Napravite rez i ubijte ostatak pomoću gužve ili čekića.

  • Ako morate da isečite proizvod zajedno, algoritam akcija je približno isti. Stavite ploču na podupirače, napravite uzdužni rez, kucnite na konstrukciju pomoću čekića za sankanje, proširite razdor i obrišite ojačanje. Samo pokušajte da napravite rez na praznoj komori.
  • Otvor za potkrovlje je obično napravljen od pravougaonog oblika. Glavno pravilo u svom aranžmanu kaže da ne možete da isečete otvor u jednu ploču. To mora da se uradi na spoju dve konstrukcije, izrezujući jednake segmente sa obe ploče. Tehnologija opisana iznad, ali dugačka strana lopte treba da se nalazi duž proizvoda.

Šta uraditi ako širina ploča nije dovoljna

Šema za postavljanje kaveza za ojačanje.
  • Ako izračuni pokazuju da iz nekog razloga nakon postavljanja struktura treba da bude praznina od oko pola metra, onda to možete učiniti.
  • Neophodno je povući sa svake ivice od 250 mm i postaviti strukturu čvrsto stražnjom. Rupe koje ostanu između bočnih zidova i preklapanja zatvorene su blokom mokraće, postavljene na ploču pomoću mortise metode. Gornji redovi će popraviti ovaj položaj i jaz će biti eliminisan.
  • Koristeći sličan pristup, sa uređenjem preklapanja privatne kuće možete malo uštedjeti. Dakle, sa velikom kvadratnom kućom, dizajnirani su sa razmakom do 300 mm.
  • Preostalo odobrenje između proizvoda mora biti ispunjeno rješenjem, a najoptimalnije rješenje je korištenje peskobetona sa brendom koji nije niži od M300.
  • Uputstvo je sledeće: od dna lumena potrebno je vezati zaštitne oplate i ruke rezultirati pjevanjem. Ako je širina otvora veća od 150 mm, preporučuje se bušenje simetričnih rupa i ubacivanje poprečnih armaturnih šipki u njih, vezujući ih na uzdužnu armaturu.
Postavljanje ploča za industrijske zgrade.

Tehnologija montaže

Sa pripremnim pitanjima koje smo shvatili, sada nastavite sa tančinama instalacije. Pre svega, treba napomenuti da je gornji nivo zidova jasno horizontiran u horizontu. Nije dozvoljeno spuštanje visine čak 2 - 3 cm.

Ovo se lako može proveriti pomoću hidro nivoa ili nivoa lasera. Nedostajuće visine treba sipati betonom, naravno, instalacija će početi tek nakon što je malter u potpunosti postavljen.

Važno: stručnjaci preporučuju da se srednja kolona nosača uredi unutar zgrade. Oni su potrebni u slučaju da ploča klizi s ivice zida. Ne vredi ih popraviti, pošto nakon završetka instalacije neće biti potrebe za njima.

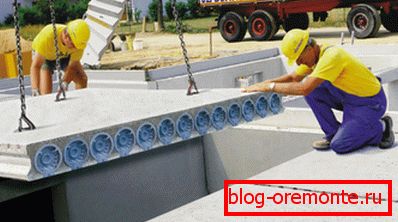

Polaganje krana.

Uređenje ojačavajućeg pojasa

  • Ako je kuća izgrađena od plinskih silikatnih ili pjenastih betonskih blokova, onda njihova tvrđava nije dovoljna da pouzdano drži armirano-betonske šuplje jezgre. U ovom slučaju, na obodu zgrade je opremljen samo-nivelirnim, ojačanim ramom.

Važno: ploča treba da ide na zid od opeke na udaljenosti od najmanje 120 mm, na zidu poroznog betona ne manje od 250 mm.

  • Alternativa ovakvom distributeru opterećenja može biti pojas od opeke od opekotina punog sagorevanja, postavljena u 3 reda, sa obaveznom unutrašnjom ojačanjem.
  • Struktura je odlivena debljinom od najmanje 120 mm i širinom od 2 250 mm Prvo, izrađena je oplata u koju je metalni okvir umetnut iz armature sa presekom od 8 - 12 mm. Nakon toga, pojas se preliva sa betonom sa oznakom M200 - M400. Takav pojas neće biti pouzdana podrška za betonske proizvode, već će takođe nadoknaditi promene deformacije tokom smanjivanja zgrade.

Strukturisanje

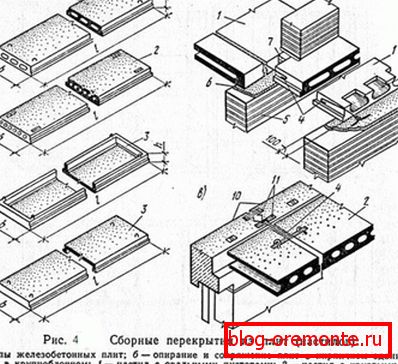

Opcije instalacije.
  • Ploče treba postaviti na cementno-peskovani malter debljine od 20 - 30 mm. Pošto je plaćanje kranova svakodnevno, bolje je postaviti rješenje unaprijed, dozvoljeno je instalirati armirano betonske proizvode na rješenje koje je dobilo snagu do 50%.
  • Dizajn treba da usmeri 2 osobe, posebnu pažnju treba posvetiti tačnosti ulaza ploče na zid, jer se proizvod može pomeriti samo uz zid. Prekomerno rešenje će biti istisnuto, a dizajn će zauzeti pravo mesto.
  • Ploča treba da se odmara samo na 2 suprotna ivica, ako postoji poprečna podrška, to jest, verovatnoća da će struktura pasti tokom skupljanja i nepredvidiva. Da bi se izbegle negativne posljedice, rez se vrši na gornjoj ploči u sredini srednjeg nosača. U ovom slučaju, čak i ako struktura pukne, pukotina će biti predvidljiva.
Upotreba hidro nivoa.

Važno: nekim majstorima preporučuje se postaviti armature ispod ploče, pa tako, to se ne može učiniti. Pomeranje ploče će biti stvarno lakše, ali može da se klizi, a opterećenje neće biti ravnomerno raspoređeno.

  • Nakon polaganja, sidrenje se mora obaviti, odnosno ploče moraju biti spojene (zavarene) jedni sa drugima i pričvršćene na nosive strukture. Najčešća opcija je cross dijagonalno parenje. Koristi se za ovaj segment ojačanja od 12 mm.

Zaključak

Takođe bih želeo da napomenem da se armirane betonske šuplje jezgre moraju zaptivati ​​prije ugradnje. Drugim riječima, rupice sa krajeva su zapečaćene. Materijal se koristi bilo koji, može biti cementno-pesak malter, poliuretanska pena ili vuna za izolaciju (naučite se ovde kako izračunati beton na temelj).

Na video snimku u ovom članku možete naći dodatne informacije o temi konkretnih proizvoda.

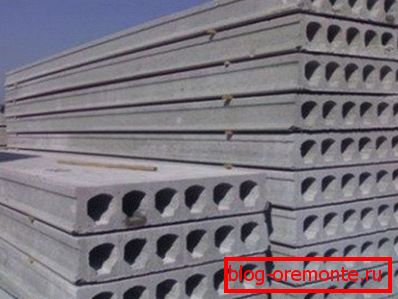

Skladištenje objekata.
