Koncept pumpanja betona i karakteristike

Većina velikih građevinskih kompanija koristi betonske pumpe. Uz njihovu pomoć, smeša se transportuje za proizvodnju temelja, različitih monolitnih konstrukcija u najkraćem mogućem vremenu. U ovom članku će se obezbediti i pregledati uređaji instalirani na kamionu, na primjer, korišteni u betonskoj pumpi.

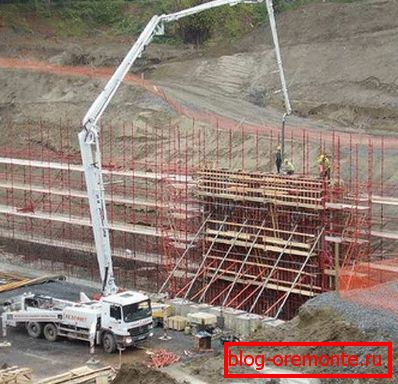

Na slici - isporuka rešenja direktno na gradilište

Kako to funkcioniše

Osnovna svrha takve opreme je snabdevanje gotovim betonskim rastvorom u horizontalnom ili vertikalnom pravcu sa nagibom konvektora u opsegu od 60-120 mm. Uspostavite betonsku pumpu montiranu na kamionu na šasiji, pogon je hidrauličan.

Bum koji se nalazi ovde sastoji se od nekoliko delova povezanih sa šarkama i betonske cevi kroz koje prolazi betonsko rešenje, pomešano u određenim razmerama. Obično to ne rade ručno, ali su centralno dovedene iz fabrike na mesto određeno planom izgradnje ili izrađeno na licu mjesta koristeći mini betonsku postrojenje.

Obratite pažnju! Ne možete koristiti opremu za proizvodnju rešenja, instalacija ga samo pumpa iz jedne do druge tačke, olakšavajući i ubrzavajući proces izgradnje.

Pumpa za montiranje na kamionu sa proširenim bumom

Dodatna oprema

Dizajn betonske pumpe ima nekoliko elemenata sa kojima radi i transportuje završenu mešavinu.

Glavne komponente su:

  • cilindri za transport betona;
  • gidrocilindry;
  • klipna grupa;
  • prijemni lijev;
  • betonski cevovod.

Pomoću hidrauličnih cilindara klipovi transporta betona se postavljaju u pokretu sa određenim intervalom. Uputstvo je jednostavno, u toku ovog procesa, uhvaćen je gotov proizvod, koji je u tom momentu u lijevom prijemu i transportovan je do gasovoda, u skladu sa radnim taktom.

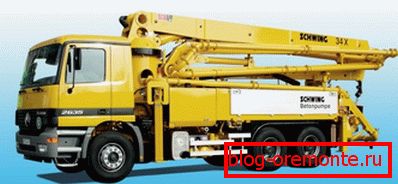

Betonska pumpa sa preklopljenim nosačem

Nekretnine

U daljem tekstu se uzimaju u obzir tehničke karakteristike pumpe za beton:

  1. Uz pomoć hidrauličnog pogona, rešenje se slobodno kreće kroz betonsku liniju, a pogon služi još nekoliko zadataka - podešavaju se kapacitet i radni pritisak, zahvaljujući kojem sve jedinice i mehanizmi rade u prilično blagom načinu rada.
  2. Betonske pumpe, koje imaju hidraulični pogon i dvostopenjski motor, obezbeđuju brzinu ispuštanja rastvora od 5 m3/ s до 65 м3/ s.
  3. Maksimalna rastojanje razvoda različitih betona nije više od 400 m u horizontalnom pravcu i ne više od 80 m u vertikalnoj.

Za izračunavanje performansi koristi se sledeća formula: P t = I • A • kH • n • 3600, gde:

  • I - hod klipa (m);
  • I - sekcija klipa (m);
  • kN je koeficijent punjenja rastvorom cilindra za transport betona (0,8-0,9);
  • n je broj dvostrukog udara klipa.
Vizuelna reprezentacija procesa sipanja temelja pomoću mobilne jedinice

Jedna od glavnih karakteristika ovog modela, pored mobilnosti, je njegova performansa, koja je određena parametrima betonske cijevi i buma. Trebalo bi se reći da će se troškovi izgradnje znatno povećati, u ovom slučaju je kompenzovan brzinom i uštedom radne snage.

Raspodjelni štap na standardnoj opremi sastoji se od tri dijela, koji su povezani zglobnim zglobovima. Postavljen je na okretni mehanizam postavljen na šasiju i podupiran na njemu pomoću okvira. Ona prelazi 360,? a njegova radna dužina ne može biti veća od 19 m.

Oprema radi u temperaturnom opsegu od -5 ° C do +40 ° C. Njegova snaga se meri u kW i zavisi od modela.

Vrsta

Pumpa za benzinske pumpe naziva se specijalna oprema namenjena pumpi betona. Za razliku od stacionarne betonske pumpe, ugrađen je na mobilnu šasiju, tako da je moguće dovršiti gotov proizvod direktno na radno mesto.

Sa takvim transportom smanjuje se snaga pumpe, ali omogućava efikasnije korišćenje. Sve vrste automatskih pumpi nisu u mogućnosti da transportuju velike zapremine rešenja.

Savet: ne bi trebalo da se prepišete sa takvim problemom, jer mnogim građevinskim projektima nije potrebna oprema velike snage.

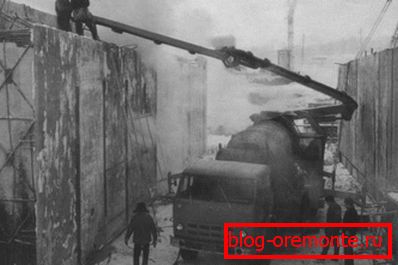

Proizvodnja na temperaturama ispod nule

Trenutno su tipovi betonskih pumpi podijeljeni u grupe prema broju betona koji se pumpa na sat:

do 60 m3/ sat Konvencionalna ugradnja omogućila je optimalnu i pravilnu upotrebu.
do 200 m3/ s Neke vrste betonskih pumpi imaju veće stope. Treba napomenuti da su ti podaci dobijeni prilikom rada sa idealnim rešenjem i bez lupanja strelice.

U građevinskoj industriji postoje i druge klasifikacije prema kojima se distribuira vrsta betonskih pumpi za automobile.

Na primer, u smislu dimenzija ili, ako je moguće, produženje strelice:

  1. Ako analiziramo trenutne modele instalacije, poslednji parametar varira u rasponu od 22-64 m.
  2. Za složene predmete, koje nije moguće prilagoditi automobilu, koristite jedinice sa većom stopom.

Takođe, smatra se da je jedan od važnih faktora visina do koje je moguće podići buom.

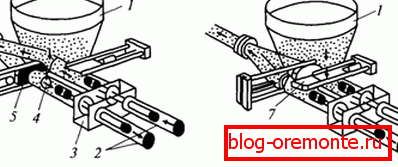

Princip rada cilindara klipa

Savjet: pri izračunavanju treba imati na umu da što je veća visina, moćniji motor mora biti moćniji.

Zavisi od činjenice da gravitacija sprečava pravilnu ugradnju na viši nivo izgradnje, stoga je za kvalitetnu izgradnju visokih zgrada potrebno koristiti moćne motore opreme.

Zaključak

Из статьи стало понятным, что автобетононасос обладает большим плюсом - мобильностью. Хотя при этом и снижается его мощность, но данный недостаток не всегда востребован на строительной площадке. Существует несколько типов такого оборудования, которое отличается между собой габаритными размерами, количеством подачи раствора и вылетом стрелы (см.также статью «Контроль качества бетона – залог безопасного строительства»).

Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
