Dijagram povezivanja pumpe sa potopljenom pumpom

Vlasnik nekog prigradskog stana zna da se oprema za pumpanje sa podvodnim tipom univerzalno koristi u sistemima za snabdevanje vodom. Pored toga, ova oprema može da se koristi u mrežama za grejanje privatnih domaćinstava.

Takozvana šema direktnog povezivanja potopljene pumpe na mrežnu mrežu (bez učešća pomoćne opreme) je prilično jednostavna i uključuje direktno povezivanje sa kontaktnom grupom provodnika za snabdevanje, nazvanu "faza", "nula" i "uzemljenje".

Imajte na umu da se ovaj način povezivanja može koristiti ne u svim slučajevima raspoređivanja sistema za unos vode. Naprotiv, najčešće se pumpna oprema koristi u kombinaciji sa automatizacijom jednog ili drugog tipa, što značajno poboljšava operativne karakteristike sistema, kao i povećava njegovu upotrebljivost. Po pravilu, takve proširene šeme uključuju sledeće komponente:

  • električni kontaktori (starteri);
  • prekidači (srednji relej tipa);
  • senzori nivoa i pritiska;
  • hidroakumulator.

Svrha automatizacije

Upotreba automatskih elemenata instaliranih u krugove napajanja uređaja omogućiće vam da spojite potopnu pumpu tako da sistem radi u automatskom režimu.

Osnova ove šeme je kontaktor sa normalno otvorenim kontaktnim grupama, do čijeg ulaza vode provodnici (faza, nula i tla). Pa, sama pumpa je povezana sa izlazom iz kontaktora, koji preko nje primi snagu iz mreže.

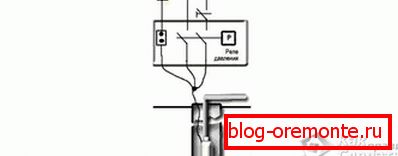

Upotreba takve šeme priključka pumpe pretpostavlja prisustvo posebnog akumulatora, koji uključuje kontrolni ventil. U ovoj jedinici je postavljen prekidač pritiska koji kontroliše rad grupe kontaktora, koji isporučuje i uklanja napon iz pumpe.

Funkcionisanje cijelog sistema u automatskom režimu je sljedeće.

  1. Kada pritisak u sistemu pada na minimalni nivo, relejni senzor daje signal za uključivanje; međutim, kontakti radne grupe zatvorite krug za napajanje pumpe.
  2. Kako voda ulazi u sistem, pritisak u akumulatoru postepeno se povećava.
  3. Kada pritisak dostigne svoj gornji prag (granična vrijednost) signalom senzora pritiska, kontaktor radi za isključivanje. Kontakti se otvaraju i oprema se automatski isključuje iz mreže.

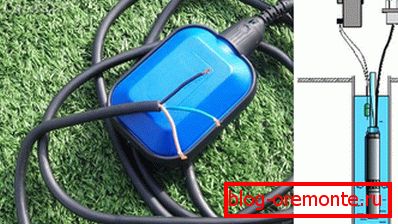

Za kućne sisteme za snabdevanje vodom dizajnirane za značajne zapremine tečnosti, električno kolo na plovnim senzorima je pogodnije, omogućavajući automatsku kontrolu nivoa tečnosti u rezervoaru za sakupljanje (hidrokakumulator). Shematski dijagram priključka opreme za pumpanje u ovom slučaju se ne razlikuje značajno od prethodnog, osim činjenice da je umesto releja pritiska ugrađen u senzor nivoa tečnosti.

Važno je napomenuti da za povezivanje napajanja sa potopljenom (bušotinom) pumpom, trebaju vam specijalni kablovi. Za ovu svrhu najbolje odgovara vodootporna žica ispod piste za označavanje ili KVV. Dobre performanse za hidroizolaciju se takođe uvoze kablovski brend AQUA RN8.

Izgradnja montaže sa elementima za automatizaciju

U slučaju da se planira sastaviti sistem vodosnabdevanja, čije lansiranje i isključivanje bi se odvijalo iz ventila za dovod vode, onda ćete morati kupiti poseban hidraulični akumulator koji se koristi u kombinaciji s relejom pritiska.

Istovremeno, povezivanje automatizacije sa pumpom može se organizovati iz betonskog bunara koji se nalazi u neposrednoj blizini samog bunara sa pumpom.

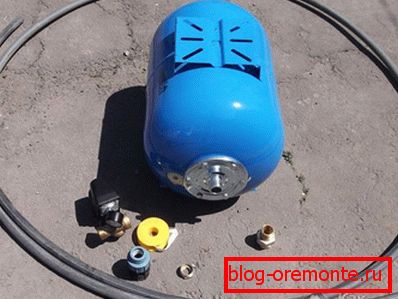

Da biste sklopili sistem za vodosnabdevanje na osnovu potapajuće pumpe, biće vam potrebni sledeći uređaji i komponente:

  • tipični hidroakumulator odgovarajućeg kapaciteta;
  • prekidač pritiska, dizajniran za rad sa tipom hidrauličkog akumulatora koji ste izabrali;
  • posebna tranziciona spojnica (tzv. "američka") sa instalacijskom veličinom od 1 ";
  • još jedna spojnica opremljena kolutnim čekićem;
  • specijalni mjedni adapter;
  • plastične cevi, fitinge, traka FUM.

Glavni ugradni radovi na montaži regulacionog kola pumpe obično se ne izvode dobro pripremljenim unapred, već na vrhu, na otvorenom prostoru. Po završetku montaže ovog dela objekta, moći ćete da je spustite na dno bunara, gde u teškim uslovima morate samo da ga priključite na pumpu.

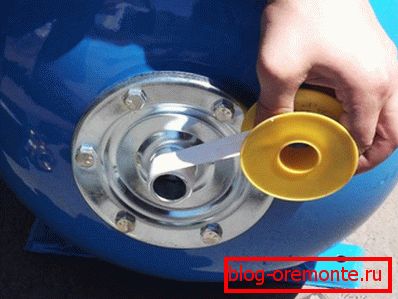

Raditi na sklapanju upravljačkih krugova i kontrole, uobičajeno je da započne sa vezivanjem akumulatora; istovremeno, u cilju pouzdanog zaptivanja priključaka i olakšavanja naknadnog održavanja sistema, sve navojne spojeve su zapečaćene pomoću posebne trake FUM.

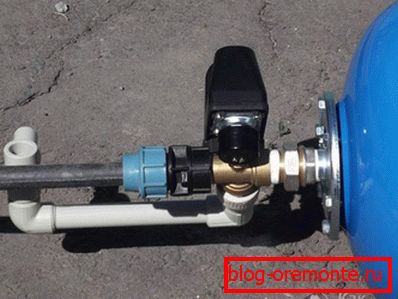

Imajte na umu da je prekidač pritiska direktno priključen na akumulator pritiska, ali preko specijalnog adaptera zvanog "američki". Upotreba elementa prelaska olakšava demontažu veze ako je potrebno, a takođe značajno pojednostavljuje sve operacije za povezivanje i podešavanje automatizacije.

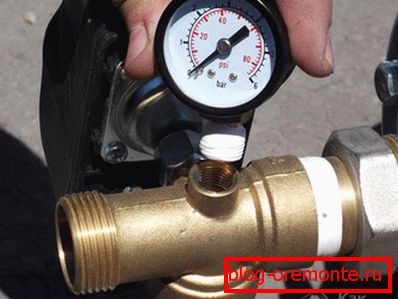

Prilikom instaliranja prekidača pritiska, pokušajte da ga postavite tako da, ukoliko je potrebno, možete "uzeti" manometar u bilo kom trenutku (bez odlaska na dno bunara). Takođe treba obratiti pažnju na činjenicu da pouzdanost i čvrstoća priključka releja sa trakom treba obezbediti posebnom zaptivkom.

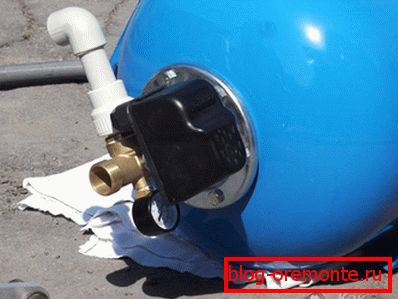

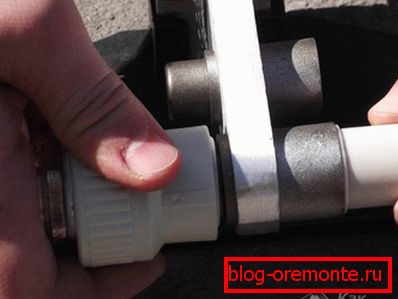

U budućnosti, da biste formirali vodovodnu liniju potrošača (priključen na izlaz iz prekidača pritiska), potrebno je da napravite specijalnu kompozitnu krivinu koja je pričvršćena od priključka i komada plastične cijevi. Na kraju plastične cevi spaja se spojnica sa vanjskim navojem (tip MPH), koja je hermetički pričvršćena za izlaz iz prekidača pritiska (pogledajte sliku s lijeve strane).

U ovom delu radova koji bi trebalo obaviti izvan bunara, može se smatrati završenim.

Struktura fotografija

Povezivanje konstrukcije sa pumpom

Sve predstojeće operacije za povezivanje sklopljene konstrukcije sa pumpom moraju se izvršiti direktno u bunaru. Ako je potrebno, možete da prekinete (neispravno) postojeće ožičenje u dve odvojene linije, od kojih će jedna ići direktno do kuće, a druga se može koristiti za zalivanje baštenske parcele. Da bi ova grana bila onemogućena u zimskom periodu, neophodno je obezbediti poseban zaporni ventil.

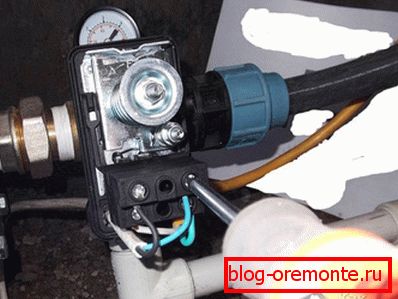

U završnoj fazi instalacionog rada potrebno je povezati električni deo sklopa sa prekidačem pritiska. Da biste to učinili, pre svega uklonite poklopac regulatora, čime osigurate slobodan pristup priključnim priključcima uređaja.

U donjem dijelu kućišta nalaze se otvori za ulaz žice za napajanje i signalni kabl iz pumpe. Pažljivo napojite sve žice u ove rupe i povežite njihove krajeve sa odgovarajućim terminali. Najčešće, terminali za povezivanje signalne žice sa pumpe su označeni kao "MOTOR", a terminali za povezivanje mrežnog kabla - kao "LINE".

Po završetku ovih radova, morate samo zamijeniti poklopac relejnog regulatora.

Video

Sklop pumpe za povezivanje potopne pumpe prikazan je ovde:

Nastavak videa:
