Kako napraviti dimnjak za kamin svojim rukama - uređajem i

Naši preci koji žive na teritoriji gotovo najhladnije zemlje na planeti, zimi su zagrejali svoje kuće pećima na drvetu. U doba kada je svaka stambena zgrada opremljena gasnom mačkom, peći i kamini postali su egzotični, čija instalacija služi kao element dekoracije, a ne praktična potreba. Međutim, ovi uređaji i dalje grejanje, te stoga zahtevaju organizaciju uklanjanja dima. U ovom članku ćemo opisati kako je dimnjak napravljen za kamin.

Uređaj i princip rada

Dimnjaci za kamine ili peći - kanali kroz koje se u atmosferu uklanja mešavina gasova, koji su proizvodi sagorevanja goriva, od uređaja za grijanje uređaja za grejanje. Dizajn ovih elemenata sistema grejanja vrši se u obliku cijevi ili opeke od opeke, čija je tišina određena da li sistem pravilno radi. Potrebni su dimnjaci za kamine i šporete, jer bez njih nemoguće je rukovati toplotnim aparatima, čiji su radovi sljedeći:

Šema rada i cirkulacija vazduha u kaminu
  1. Gorivo se stavlja u peć toplotne opreme (štednjak, kamin, kotao). Većina uređaja radi na drvetu, gasu, komprimovanom ili ugljenom, mazutu.
  2. Gorivo se zapali pomoću izvora otvorenog plamena, zbog čega sistem stvara veliku količinu toplote, koja ide da održi optimalnu temperaturu u sobi i dim.
  3. Dim, koji je proizvod sagorevanja goriva, sastoji se od mešavine ugljen-dioksida i ugljen-monoksida, pepela, čađi i drugih agresivnih hemikalija. Temperatura dima koja ulazi u dimnjake za kamine ili peći, dostiže 400-500 stepeni, stoga, poštujući zakon konvekcije, ona se podiže, oslobađajući prostor u peći za hladniji vazduh.
  4. Dizajn dima odvodnih dima je vertikalna hermetička osovina kroz koju se vrući dim podiže samo na gore. Zahvaljujući ovom procesu, svež vazduh, zasićen kiseonikom, neophodan za održavanje sagorevanja, ulazi u peć.

Proces sisanja vazduha bogatog kiseonikom u kutiju se zove teret. Da biste provjerili dimnjake za kamine na prisustvo vuče, potrebno je u ogrtaču dodati osvetljenu utakmicu ili sveću: ako plamen odstupa prema kanalu za uklanjanje dima, onda sistem ispravno radi. U slučaju da plamen svećice spaljuje jednako, govori o odsustvu potiska. Ali najopasnija situacija se razvija kada se formira obrnuti potisak, plamen koji ga odbija u suprotnom pravcu od dimnjaka.

Da biste pravilno napravili odvodni kanal dimnjaka za peć ili kamin, potrebno je pažljivo proučiti informacije o uređaju za grijanje navedenim u uputstvima, kao i da izračunate zapreminu gasa u peći. Prilično je teško montirati dimnjak za kamin svojim rukama, jer ova složena struktura zahtijeva posebno znanje i iskustvo, koje se mogu pohvaliti samo iskusnim majstorima.

Načini objavljivanja

Montaža i priključak kanala za uklanjanje dima se javlja nakon ugradnje grejača. Međutim, izaberite mjesto i izvršite proračun prečnika i visine dimnjaka da biste započeli instalaciju. Dimnjaci za kamine ili šporete postavljaju se na dva načina:

  • Interni smještaj. Ovaj način postavljanja podrazumeva instaliranje i povezivanje izduvnog kanala dima unutar zagrejane strukture. Na teritoriji Rusije, dimnjaka peći tradicionalno je postavljena u kuću, koja vodi do ulice kroz krov. Instaliranje kanala iznutra omogućava vam da ga zaštitite od smrzavanja, kao i da smanjite gubitke toplote koja se javljaju u području koje prolazi duž ulice. U ovom slučaju, računanje se vrši na činjenici da dok se dim pomera kroz cev, postepeno se ohladi, zbog čega kondenzat ne formira. Tradicionalna interna metoda postavljanja ima 1 negativnu stranu: cev, posebno cigla, zauzima puno prostora u sobi. Pored toga, povećava rizik od požara. Unutrašnja i spoljašnja postavka dimnog dima
  • Spoljašnja postavka. Instaliranje cijevi izvan zgrade omogućava vam da povećate korisnu površinu manjih prostorija. U ovom slučaju, dimnjaci za kamine vode kroz zid, koji se nalaze blizu grijalice, direktno na ulici. Ova tehnologija je došla u Rusiju iz Amerike i Evrope, postala je popularna uz pojavu efikasnih termoizolacionih materijala koji se koriste za kanalsku izolaciju, kao i sendvič cijevi koji se ne zamrzavaju ni u najtežim mrazima. Minus spoljnog smeštaja je da se zbog velike razlike između vanjske i unutrašnje temperature u dimnjaku formira velika količina kondenzata. Da biste napravili visokokvalitetni spoljašnji kanal za dimni dim, morate izvršiti detaljni proračun tačke rose i organizovati izolaciju. Međutim, postavljanje cijevi izvan zgrade smanjuje vjerovatnoću požara i smatra se sigurnijom.

Obratite pažnju! Izračunavanje kanala za uklanjanje dima grijača određuje preporučeni presek i visinu cijevi, izračunava potrebni nivo potiska kako bi se održao sagorijevanje. Prilikom izračunavanja ovih parametara uzimajte u obzir moć uređaja, vrstu iskorišćenog goriva, lokaciju i klimatske uslove u području izgradnje. Dimnjaci za kamine izgrađuju se na osnovu projekta koji uzima u obzir sve gore navedene faktore, a veza se vrši pod nadzorom profesionalnog majstora.

Materijali

Dimnjaci za kamine izrađeni su od različitih materijala koji imaju visoku otpornost na toplotu, nisku toplotnu provodljivost, odlične vatrostalne karakteristike, ne ulaze u oksidativne reakcije sa vodom, ali i ne deluju sa agresivnim hemikalijama koje se nalaze u proizvodima sagorevanja. Da biste napravili izdržljiv i pouzdan kanal za uklanjanje dima za peć, koristite sledeće materijale:

  1. Brick To je tradicionalni materijal za izgradnju peći dimnjaka, jer ima odličnu otpornost na toplotu, ne gori i sa odgovarajućom negom traje više od 100 godina. Za izgradnju cevi koristi se korpulentne, pečene cigle, čija cijena je veća od jednostavnog silikata. Ovaj metod je jedan od najskupljih zbog visoke cene materijala, potrebe za popunjavanjem duboke osnove. Pored toga, malo je verovatno da ćete napraviti cigleni dimnjak i povezati peć sa vlastitim rukama, morate trošiti novac na iznajmljenim zanatlijama, čije su usluge skupe. Rudnik opeke ima pravougaone ili kvadratne preseke, stoga, u uglovima i na gruboj površini materijala, deponuju se čađi i pepeo, što dovodi do zagušenja. Izrada dimnjaka toplotno otporne cigle
  2. Keramičke cevi. Povoljniji je keramički dimnjak koji se sastoji od cevi i blokova od lakog betona za njihovu instalaciju. Ima kompaktne dimenzije, tako da je ugrađen i iznutra i spolja. Vijek trajanja keramičkih cijevi je 30 godina, ali pravilno održavanje i redovno čišćenje povećavaju ovaj period za 10-15 godina. Keramički kanali odvodnog dima su lakši od opeke, postavljeni su na monolitnu podlogu betonske cijevi, tako da nestane potrebe za popunjavanjem osnove. Postoje modeli sa termoizolacionim slojem koji su pogodni za uređaje za grejanje na čvrsta goriva, gde temperatura proizvoda sagorevanja prelazi 300-400 stepeni. Keramički dimnjak
  3. Sendvič cevi od čelika. Najdemokratskiji i pristupačniji materijal iz koga se prave dimnjaci za peć ili kamin - sendvič cev. Predstavljaju dva šuplja čelična cilindra, umetnuta jedna u drugu, sa izolacijskim slojem između njih. Sendvič cijevi su lagane, lako se instaliraju i služe 15-20 godina. Komponente za montažu dimnjaka se biraju prema promjeru dovodne mlaznice uređaja obavljanjem obračuna potrebne visine dimnjaka radi održavanja normalnog nivoa potiska. Uređaj dimnjaka sendvič cijevi

Važno je! Materijal za montažu dimnjaka se bira na osnovu vrste goriva na kojem radi uređaj za generisanje toplote: za kamine i peći na čvrstom gorivu bolje su pogodne cijevi od cigle i keramike, pri čemu su čelični modeli pogodni za smanjenje dimljenja sa modela gasa.

Zahtjevi za izduvne kanale od dima

Upotreba grejnih pregrada povezana je sa rizikom od požara i trovanja ugljen monoksidom, stoga se na kanale za uklanjanje dima nameće strogi zahtevi, čiji zadatak je zaštita korisnika. Da bi rad opreme nije uzrokovao probleme, prilikom instalacije dimnjaka moraju biti ispunjeni sledeći uslovi:

  • Promjer cijevi je odabran u skladu s veličinom ulazne cijevi opreme za proizvodnju toplote. Ako je cev veća, veza između njih će propuštati, što može prouzrokovati curenje ugljen-monoksida.

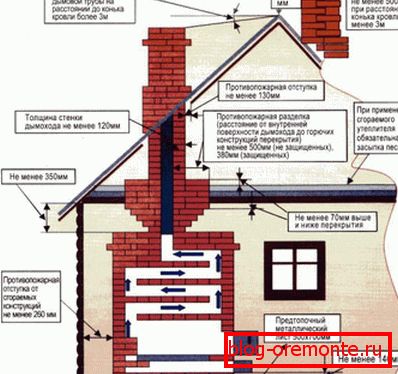

  • Priključci, zaptivke i cevi kroz zidove ili podove izolirani su od vatrostalnog materijala kako bi se sprečilo pregrevanje površine. U ove svrhe se koristi osnovni metal ili azbestni cement. Sigurnosni zahtjevi za ugradnju kanala za dimne cigle
  • Dužina kanala za uklanjanje dima određuje se izvršenjem izračunavanja potrebnog potiska, ali njegova visina od kutije do vrha ne sme biti manja od 5 m. Što je dimnjak veći, veći je ugao u njemu.

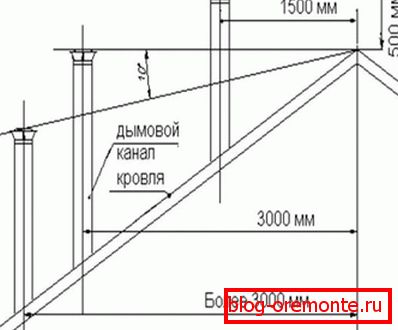

  • Glava cevi uklanja se na krovu na udaljenosti od 0,5-1 od grebena ili kroz zid na visini 1-1,5 m od nivoa tla. Dimnjak je podignut na 0,5 m iznad najviše tačke krova. Visina dimnjaka iznad krovnog grebena
  • Izduvni kanal se nalazi uglavnom vertikalno, izbegavajući više od 3 okreta. Dužina vodoravnih odseka ne sme biti veća od 1 m.
  • Cilindrični oblik sekcije smatra se najboljom opcijom za cev, međutim, pravougaone i kvadratne osovine su dozvoljene.
Uslovi za postavljanje kamina u drvene kuće

Važno je! Iskusni majstori peći savetuju kada diskutuju o nacrtu kamina kako bi insistirali na postavljanju dimnjaka u kuću, a to mora biti na unutrašnjem, a ne na spoljnom zidu. Sa ovom šemom instalacije, kanal se pokazao toplijim, u njemu nema nedostatka vučne i kondenzacije pare.
