Kako napraviti krovni nagib s vlastitim rukama - proračun i

Centralna Rusija, bogata četinarima i listopadnim šumama, smatra se kolevkom drvene gradnje. Tradicionalni stan, seckani pyatistyonok, izgrađen je od drveta, a ovaj elegantan, prostran toranj krunisan je trouglastim krovom. Vožnja uz puteve naše zemlje, pokrivena malim selima sa obe strane, imajte na umu da je krov većine kuća takve vrste.

Uprkos drevnoj istoriji i tradiciji, trokutasti krov za privatnu kuću izgleda moderan i moderan, tako ga arhitekti koriste na najambicioznijim dizajnerskim projektima. Primjenjujući savremene, funkcionalne materijale do izgradnje znanja antičkih arhitekata, tačan proračun ostvaruje neverovatan izgled, originalan i jedinstven. U ovom članku ćete pronaći sve potrebne informacije za njen dizajn i izgradnju.

Trokutni krov stambene zgrade

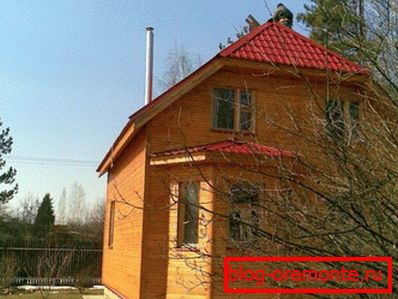

Drvena kuća sa trokutastim krovom

Projekat kuće sa kosim krovom

Dizajn funkcije

Dizajn krova na krovu kuće je nešto komplikovaniji od dvostrukog nagiba. Glavna poteškoća je u tome što su u jednoj tački povezani tri elementa - dve zarezane noge i grebenski nosač. Pravilno vršenje ove veze s vlastitim rukama je delikatan posao koji može uraditi samo profesionalac visokog nivoa koji može izvršiti tačan proračun. Krov se sastoji od sledećih elemenata, koji pokazuju shemu:

Uređaj trike krov

  1. Krovne stijene. Jedan od njih, frontalan, ima oblik jednakostraničnog trougla, a druga su trapezije. Ugao nagiba predstavlja okvir koji se sastoji od običnih i kosih škare, dame i pomoćnih nosača elemenata trouglastog krova. Da bi se utvrdio ugao nagiba rampi, koriste se proračuni ili preporuke proizvođača krovnog materijala.
  2. Rafter nogu. Glatke, izdržljive ploče, ugrađene su sa tankom ivicom za veću čvrstoću, s jedne strane se oslanjaju na mauerlat, a sa druge na grebenu. U uređaju trokutastog krova koriste se tri tipa špaleta: privates, letvice i dijagonala. Dijagonala formiraju kuku, a čin i file i barnes podržavaju trapezne zrake. Dijagonalne, takođe zvane "avioni", nosi povećano opterećenje, stoga, za njihovu proizvodnju sopstvenim rukama, koriste ploče sa poprečnim presekom koji je više nego dvostruko veći od običnih rafta ili ih jednostavno spojiti.
  3. Crate. Ploče, fiksirane pravolinijskim na rafterske noge u redovima, predstavljaju podršku za polaganje krovnog materijala. Za postavljanje lajsne koristite neobrađene ploče ili listove otporne na vlagu, postavljene ravno. Kutija sa rešetkama koja se koristi za metal, valovita i čvrsta za rolo materijale i mekane krovove.
  4. Mauerlat Podnožje koje se koristi kao osnova za fiksiranje trbušnih nogu. On raspodjeljuje težinu krovne konstrukcije na podloge za ležaje i preusmerava je na temelj kuće.
  5. Fad. Slučaj rafterskih nogu, najviša tačka krova, njen vrhunac.
  6. Prelazni klizači, formiraju endov, razlichkovki.
  7. Navlake Izliveni delovi krova, koji su oblikovani od rampi noge ili odeće, štite zidove kuće od vlage i vjetra. Da bi oni efikasno obavili zadatke kojima su im povereni, njihova dužina bi trebala biti 40-50 cm i više. Prema lokaciji, razlikuju se opljačkanje i greben.
  8. Odvod vode. Jedan od elemenata krovnog sistema drenaže obezbeđuje odvod kiše sa krova.
  9. Kanale za dovod vode. Prikupite vodene padavine i usmerite ih prema sistemu odvoda.
  10. Drainpipe. Nosi kišnicu kako bi napali kanalizaciju.

Krov, koji se sastoji od 3 klizaljka, teško je dizajnirati, naporno u izgradnji, tako da početni graditelj to ne može učiniti svojim rukama, ako uz pomoć visoko kvalifikovanog majstora za krovove koji će preduzeti dizajn i proračun.

Sastav truss sistema

Krovni sistem krova включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

Krovni sistem krova

  • Mauerlat Kao što je već rečeno, ovo je drvena sala od 100x100 mm ili 150x150 mm, koja deluje kao podrška za pričvršćivanje raft nog nogu. Nalazi se na spoljnim zidovima podruma kuće.
  • Leži Greda istog odeljka kao i mauerlat, koja obavlja iste funkcije, samo je njegova lokacija unutrašnja podnožja, koja se koristi za postavljanje vertikalnih stubova nagnutog sistema fuga.
  • Trčanje. Šipka koja je postavljena na raskrsnici raft nog nogu. Oslanja se na stubove.
  • Podkonykovye rack. Vertikalni držači od drveta, koji podržavaju greben grebena grebena, prenose svoju težinu na podupirajući unutrašnji zid, koji je, konačno, temelj.
  • Obične truss noge. Ploče sa presekom od 50x150 mm, podržavaju trapezne krovove. U gornjem dijelu su pričvršćeni za grebenski nosač, a donji deo na ploču.
  • Narohniks. Ili, kako se zovu polu-noge, imaju drugu dužinu, povećavajući se udaljenost od kuka. Gornji dio njih je fiksiran na dijagonalne špalere, a ne na grebenski nosač.
  • Dijagonalni rafteri. Dve trnovačke noge, koje odstupaju od grebena do dva ugla kuće, u kojima se nagnuti krov. Formiraju nagib koluta i duže su od ranga i fajla. Zbog toga, oni moraju biti napravljeni od ploča većeg dela.
  • Sprengel farme. Nosivi elementi trouglastog oblika za dijagonalne škare trokutastog krova. Montiraju se ako je dužina raftera prevelik, a onda kada se drogiraju. Njihova potreba određuje izračunavanje opterećenja na dijagonalnom rafteru.
  • Stubovi. Podupirači, postavljeni pod uglom od 45 stepeni, pružaju podupirače za noge, štiteći ih pod odbijanjem.

Krovni sistem krova насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Vrste krovnih sistema

Različiti izgledi zgrade u izgradnji omogućavaju upotrebu jedne od dva tipa krovnih sistema, različitih u broju podržanih nosača:

  1. Vise. Koristi se u slučaju da unutrašnjost kuće nije predviđena za nosni zid. U odsustvu nosača u sredini, ramena noga leži na vanjskim zidovima, na njih se snažno trgali. Zbog toga, u cilju stabilizacije sistema uvedeni su brojni pomoćni elementi koji čine veću konstrukciju krova. Viseći sistem je teško to uraditi sami.

    Viseći sistem ograde

  2. Izuzetno Ako u zgradi postoji nosni zidni zid, može se koristiti kao dodatna podloga za škare ili grebenski nosač. Na njoj se postavlja Lezhine, štandovi su podržani protiv njega, koji podržavaju greben. Uređaj na kosom truss sistemu je moguć ako postoje dva unutrašnja podupirača.

Suspendovani sistem raftera

Iskusni krovovi preporučuju da daju prednost tačno kosom sistemu krova, jer je pouzdaniji i stabilniji, lakše je izračunati i dizajnirati. Okvir krova se pravi sopstvenim rukama od metala ili drveta. Ako je izbor pao na metalne nosače, bolje je koristiti uglove. Ali najčešće prateći elementi su napravljeni od drveta, pa je jeftiniji, pristupačniji materijal.

Proces izgradnje

Za izgradnju kosog krova s ​​vlastitim rukama potrebno je kupiti neophodnu građu, krovni materijal, hidroizolacioni film, pričvršćivače, izolaciju i membrane od parne barijere. Svi drveni elementi se tretiraju antiseptičnim jedinjenjima i retardantima za smanjivanje rizika od požara i oštećenja drveta. Instalacija se vrši prema sledećem planu:

  • Instalirajte ploču. Ako je kuća izgrađena od plina silikatne ili cigle, tada će se na gornjoj ivici zidova, na kojem će graditi kosine, stvoriti armirani betonski pojas, košuljica, u koju se pričvršćuju metalni klinovi za pričvršćivanje ploče. U drvenoj kući, potporna šipka je pričvršćena za sidrene vijke, au nekim slučajevima svoju ulogu igraju gornje prirubnice brvnara. Vodonepropusni sloj, na primer, ruberoid sklopljen u dva, mora biti postavljen između zida i ploče za napajanje. Priključci za pričvršćivanje se postavljaju između frezanih vezova. Kao mauerlat, popravljaju krevet.

    Načini instaliranja kartice za napajanje

  • Instalirajte podskie rack. Najvažnija stvar u ovom slučaju je da se osigura da su normalne za zemlju. Zbog toga, sve dok se ne izvlače zajedno sa grebenom, ojačani su privremenim podupiračima. I tokom instalacije nekoliko puta proverite ugao na nivou zgrade. Na vrhu nosača montiran grebenasti nosač na metalne uglove ili eksere.
  • Postavljanje običnih nogu nogu. Prvo, napravite šablon raftera, označite ga ugušenim pod mauerlat, a zatim sve ostale na šablonu. Popravite prvi i zadnji trus par, provući nit između njih, na kojem su ostali noge poravnati i postaviti. Ako je dužina špala veća od 4,5 m, onda su poduprta podupiračima koji se prostiru sa postolja pod uglom od 45 stepeni. Korak između običnih rafta određuje izračunavanje tereta.

    Tri-krovni rafteri

  • Instalirajte dijagonalne raftere. Ovo je najteži trenutak montaže trouglastog krova Gornji dio dijagonalnih špaleta je povezan sa grebenom, a donji su pričvršćeni na krajeve žlebove. Između njih leži se inline rafters, formirajući kuku. Obično je dovoljno imati 3 noge sa rastojanjem od 60-90 cm, međutim, ako se planira ubacivanje prozora, uveden je dodatni rafter koji će ga podržati.
  • Priključni rafters su pričvršćeni za dijagonalne noseće noge pomoću noktiju ili metalne uglove. Na dnu grickalice radite za pričvršćivanje na mauerlat.

    Instalacija borove šume

  • Fileti su prikačeni, pričvršćeni sa nadstrešnicom, postaviti vetrobrane, pričvršćivače ispod odvoda žlebova. Obloga ukrašava ukrasni materijal.

Podovi krovni materijal

Pre nego što pokrijete krovni materijal na krovu, izvršite hidroizolaciju. Na površini zemlje rastegnuti rolni filma, iseckati ga u trake. Zatim se fiksiraju horizontalno na šporete pomoću konstrukcionog spajalica, koji se preklapaju od 10-15 cm. Na gornjem delu hidroizolacije se pričvršćuje kontra-kutija tanke lajsne i kutija se montira. Za metal i talasasti pod, postaviti rešetku mreža lajsne, a za mekan krov, samo čvrsta.

Ugradnja mekanih pločica na kosi krov

Podna obloga od krovnog materijala počinje od dna, aranžiranje listova ili sečenja tako da se pronađuju u zglobovima za 10 cm. Svi šavovi i uglovi između kosina tretiraju se na silikonskom bobnu. Pričvršćivači koriste samo onaj koji je dolazio sa krovnim materijalom. Obično su to posebni ekseri ili vijci od pocinkovanog metala, opremljeni gumenim šeširom. Prilikom zatezanja, takav poklopac se izravnava kako bi zaštitio rupu od vlage, tako da krov ne propušta.

Trokutasti krov nije samo estetsko, već i funkcionalno rešenje za krovni aranžman, čiji troškovi se isplaćuju dugim radnim vekom i visokim stepenom zaštite od vjetra i padavina!

Video instrukcija
