Sistem krova krova - struktura, uređaji i tipovi

Krovne konstrukcije su jedna od najtežih u projektovanju i ugradnji stambenih građevinskih komponenti. Krov prvo pretpostavlja "udare", štiti kuću od padavina, vetra i mraza, tako da komfor svih domaćinstava zavisi od njene čvrstoće, izdržljivosti i kvaliteta. Osnova pouzdanog krova je truss sistem, koji daje strukturu strukturi, postavlja optimalni nagib, a služi i za pričvršćivanje hidroizolacionog materijala. Sastav i relativna pozicija elementa okvira zavise od konfiguracije krova. U ovom članku ćemo opisati koje vrste krovnih sistema su, kao i kako se oni razlikuju jedni od drugih.

Funkcije

Rafter sistem - skup pratećih elemenata koji podržavaju geometriju krova, skelet krovne konstrukcije, daju mu rigidnost, željeni nagib. Sastav, debljina sekcije, lokacija delova "kičme" krova određuju se pomoću proračuna koje uzimaju u obzir trajna i privremena opterećenja. Krovni okvir vrši sledeće funkcije koje određuju funkcionalnost krova:

1. Podešava geometriju, nagib. Noge ramena na ramu daju krovu potreban ugao nagiba i oblika, olakšavajući lakoću snega ili padavina sa površine. Zavisi od okvira koliko skakavaca ili rampe ima krov, što znači da ovaj element strukture određuje njegov izgled.
2. Ona služi kao osnova za pričvršćivanje hidroizolacionog materijala. Paravan ramskog rama se koristi za fiksiranje krovnog pokrivača.
3. Ravnomerno raspoređuje težinu krova. Međusobno povezani elementi trusnog sistema ravnomerno su raspoređeni, a zatim preusmeravaju opterećenje sa završne obloge i težinu snežne mase između nosnih zidova konstrukcije, izbegavajući izobličenje ili deformaciju konstrukcije.
4. Obezbeđuje funkcionisanje krova. Struktura rama, uzimajući u obzir karakteristike krova i krovova, pruža podršku, aeraciju i zaštitu od kondenzata.

Smatrajte da je dobro dizajniran krovni sistem garancija trajnosti, pouzdanosti i mehaničke čvrstoće krova, tako da njegovim dizajnom i instalacijom veruju profesionalni arhitekti. Iskusni zanatlije veruju da je kvalitetan okvir mnogo važniji od završetka krovišta, tako da ne bi trebalo da ga uštedite.

Kriteriji za izbor

Uređaj стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Prikuplja se prema izračunavanju trajnih i privremenih opterećenja koje djeluju na objektu, projektu, uzimajući u obzir odabrani materijal za krovove, kao i faktore zaštite životne sredine. Prilikom izbora vrste truss rama uzimaju se u obzir sljedeći kriterijumi:

• Klimatski uslovi u regionu u kojem je izgradnja u toku. Da bi krov mogao da izdrži težinu snega i vode tokom jakih kiša, određuje se prosečna godišnja kiša tokom zime i leta.
• Opterećenje vjetra. Da bi se odabrao optimalan dizajn krova, utvrđena je dominantna ruža vetra u građevinskoj zoni, a uzima se i prosječna brzina udara vazduha.

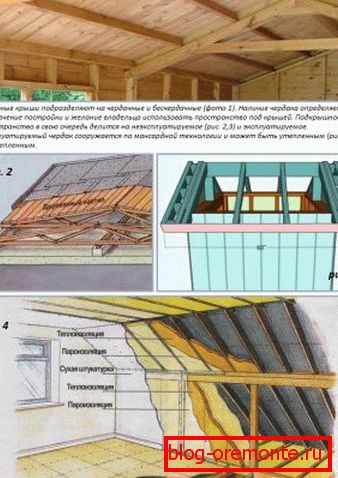

• Priroda korišćenja prostora ispod krova. U ovoj fazi utvrđeno je da li će stambeni tavić biti opremljen u krovnoj sobi ili neogrevenom tavanu.
• Različiti gornji premaz. Za svaki materijal izračunava se optimalni ugao nagiba nagiba, uzimajući u obzir njen oblik i način vezivanja.
• Budžet programera. Sistem raftera je jedan od najskupljih u smislu materijala i rada, deo krovne konstrukcije, stoga je tip određen finansijskim mogućnostima programera.

Iskusni zanatlije veruju da je beskorisno da se bijete sa prirodom, i dalje ćete izgubiti, zbog čega su klimatski uslovi na području u kojem je izgradnja u toku, od najveće važnosti pri izboru krova. Ako je područje vetrovito, tada je ugao nagiba padina ravnomjeran i ako je snijeg strmiji.

Materijali

Sistem raftera je nezaobilazni element krovova svih oblika i konfiguracija, koji se sastoje od vertikalnih podupirača, horizontalnih puhova i rafter nogica, pružajući podršku i pouzdano pričvršćivanje krovnog materijala. Materijal koji se koristi za izradu rama treba da ima malu težinu, visoku čvrstoću, nosivost, kao i otpornost na vlagu. Razmatraju se najprikladnije opcije:

1. Wood Drvo je prirodan, ekološki prihvatljiv materijal koji je lagan i izdržljiv. Za izradu rama korišćene su šipke kvadratnog dijela od 100x100 mm ili 150x150 mm, ploče sa delom od 50x150 mm tvrdih stena. Značajan nedostatak drvenih elementa rama je to što se savijaju pod sopstvenom težinom velikom dužinom, a imaju i malu otpornost na vlagu.
2. Metal Metalni truss sistemi su skuplji od drvenih, koriste se uglavnom sa velikom površinom rampe i velikom težinom krovnog materijala. Visoka nosivost metalnog profila ili ugla omogućava vam da povećate korak između elemenata rama bez gubitka strukturne čvrstoće. Da biste smanjili verovatnoću rđe, nanijeti vrstu metala otpornog na koroziju.

Obratite pažnju! Drvo se smatra najprikladnijim materijalom za proizvodnju truss rama stambenih zgrada, jer ima 3 značajne kvalitete: mala težina, čvrstoća, prozračnost. Da bi se povećala otpornost drveta na vlagu, neophodno je tretirati elemente sistema trussa sa dubok penetracionim antiseptikom.

Uređaj

Uređaj стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Sastav okvira, veličina poprečnog preseka pojedinih elemenata i njihovo postavljanje zavise od vrste završne obloge, nagiba nagiba i načina korišćenja krovišta. Obično se okvir sastoji od:

• Mauerlata. Mauerlat je potpornik, koji se montira na gornju krunu ili niz nosivih zidova kuće. Izrađen je od izdržljivog, tvrdog drveta. Pričvrstite mauerlat sa dugim metalnim klinovima ili sidrenim vijkom.
• Leži Ležaljka se zove gonič gonila, koja nije locirana na spoljašnjim nosivim zidovima, već na unutrašnjim pregradama. Na tlu su postavljeni centralni stubovi koji podržavaju krovni greben.
• Stalci. Stalci se zovu vertikalno podupiračima koji podržavaju grebenski nosač ili centralni deo nosača okvira.
• Škaf. Noge ramena se oslanjaju na mauerlat i grebenski nosač, smešten pod uglom do osnove krova.
• Rigel i zatezanje. Ovi izrazi se nazivaju horizontalni elementi okvira, koji zajedno predstavljaju parče nogu nogu. Prečnik se nalazi na vrhu špala, odmah ispod grebena, je deblji i jači od zatezanja koji se nalazi mnogo niže.
• Strut Stupac postavljen je pod uglom prema špalama kako bi se sprečio da se savijaju pod sopstvenom težinom. Na jednoj strani leže na nogu, a sa drugima, na rack ili na vuču.

Važno je! Najjednostavniji truss sistem se sastoji samo od ploča za struju, rafta i grebena. Sa sve većom složenošću krova povećava se broj dodatnih elemenata, ojača struktura, kao i kompenzacija opterećenja na deformaciji i ekspanziji.

Vrsta

Konfiguracija krovnog rama zavisi od arhitektonskih karakteristika preklapajuće strukture. Krov treba da uzme u obzir broj ležajeva u unutrašnjosti ili van kuće kako bi se ravnomerno raspoređivao opterećenost na njima. Postoje sljedeće vrste škare:

1. Izašao. Sidewall rafters se zovu okvir krova, koji se oslanja na oba spoljašnja nosna zidna i unutrašnja. U ulozi internih poreova može biti serija kolona ili kapitalna particija između prostorija, predviđenih projektom. Dodatna unutrašnja podrška koristi se kao podrška grebenu. Uz pomoć lepljivih zaustavljanja, moguće je blokirati velike površine struktura bez gubitka krutosti.
2. Vise. Viseći rafters imaju podršku samo u jednom trenutku - na raskrsnici sa pločom. Na drugom kraju, oni se naslanjaju jedni na druge bez podrške grebena. Takav sistem je pogodan za konstrukcije koje ne obezbeđuju unutrašnji glavni zid. Šarenice od raftera ovog tipa imaju stabilan oblik u obliku jednakostraničnog trougla, te stoga ne trebaju stabilizacijski elementi.

Imajte na umu da konačni oblik truss rama od drvenih ili metalnih elemenata zavisi od broja rampi i vrste krova. Najjednostavnije opcije se smatraju krovovima sa jednim ili dvostrukim krovom, a složeni su kukovi, polu pasti, krovovi šatora.
