Viseći krov

Izrada krova kuće - jedna od najvažnijih faza bilo koje gradnje. Ima znatna opterećenja vjetra, padavina, au zimskom periodu snežni poklopac stavlja pritisak. Zato procesu izgradnje ovog dela zgrade treba obratiti veliku pažnju, a sve radove treba raditi s najvećom pažnjom i preciznošću.

Kao i većina drugih vrsta građevinskih radova, izgradnja krova može se podijeliti na nekoliko odvojenih faza. Jedna od njih je instalacija truss sistema. Prema njihovim tehnološkim karakteristikama, one se mogu razlikovati jedni od drugih. Najjednostavniji je najlonski oblik. Svaka od opcija zahteva odvojeno razmatranje, ali u nastavku ćemo razmotriti kako izgraditi krov sa vješalicama.

Opšti opis i karakteristike

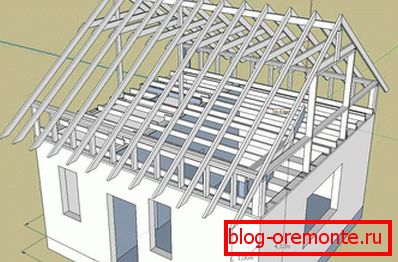

Šemaтичное изображение висячих стропил

Razmislite o tome šta predstavlja sistem obešenja frižidera i određuje glavne karakteristike njegove proizvodnje.

  • Glavna razlika od naslonnaye je u tome što se vijčani elementi konstruišu samo na donjoj ploči i na jednoj drugoj ili na gornjem baru iznad. To su, zapravo, visi, bez vertikalne podrške neophodne za izgradnju nazalnog sistema.
  • Takva konstrukcija je pogodna ako konstrukcija nema unutrašnje zidove nosača. Koristi se kada se planira koristiti tavanski prostor za stanovanje, na primjer, u izgradnji potkrovlja.
  • Viseći rafters оказывают механическую распирающую нагрузку на стены здания. Давление полностью распределяется на опорные стены из-за отсутствия вертикальных опор. Крайне важно наличие в такой конструкции элемента, называемого затяжкой. Это горизонтальная балка, стягивающая стропильные ноги. Она берёт на себя часть распирающей нагрузки. Чем ниже установлены затяжки по отношению к мауэрлату, тем эффективнее они выполняют свои функции.

Postoji niz pozitivnih operativnih karakteristika koje ima sistem raftera, koji se vrši prema šemi visi.

  • Sa pravilnom i kvalitetnom proizvodnjom, ima dovoljno čvrstoće i može se nositi sa opterećenjima koja se stavljaju na njega.
  • Ima manju težinu od zida, što smanjuje opterećenje krova na zidovima, a time i na osnovu konstrukcije.
  • Zbog činjenice da konstrukcija koristi manje elemenata, potrebno je manje materijala za montažu nego za najlonsku.

Izvođenje radova

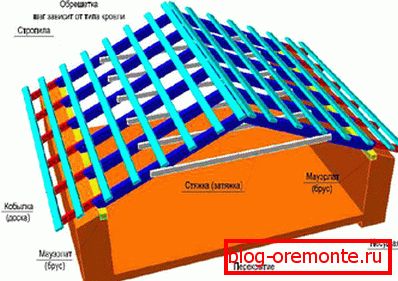

Šema

Nakon određivanja vrste truss sistema, možete nastaviti sam proces izgradnje. Radi praktičnosti, može se podijeliti na nekoliko odvojenih faza.

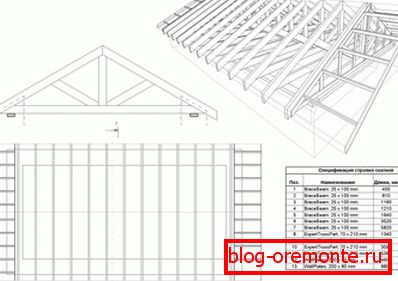

Crtanje truss sistema
  1. Izgradnja truss sistema vrši se samo prema crtežu eksperata, jer to zahteva posebna znanja i određeni profesionalizam. Izvođenje kalkulacija na nivou filistrije je neprihvatljivo, jer se mogu napraviti greške u kritičnom dizajnu. To može dovesti do povrede integriteta strukture ili njegovog potpunog uništenja.
  2. Prema završenom crtežu, ploča za napajanje se prvo montira. Koristi se drvene grede od 20 do 20 cm, složene i pričvršćene oko perimetra zidova. Mauerlat mora biti vodootporan, na primer, sa krovnim slojem. Za zidove od opeke ili zidova betonske kravate se izrađuje oko perimetra i na njemu se postavlja traka.
  3. Sledeće instalirane trnovačke noge. Ploča sa poprečnim presekom najmanje 20 × 5 cm ili bravom u zatvoru je najpogodnija za njihovu proizvodnju. U donjem dijelu su napravljeni posebni rezovi (rezovi), koji su neophodni za jaču podršku na ploči. Montaža vješalica je moguća i sa upotrebom grebena, zbog čega se povećava krutost celokupne konstrukcije i bez njega.
  4. Prvo, ugrađeni su dva ekstremna para trbušnih nogu sa grebenom, a zatim i ostalo. Postoji još jedna instalaciona sekvenca - naizmenično. Prva opcija je poželjna, jer se vreme čuva i cela struktura postaje robusnija i otpornija na različite opterećenja.
  5. Zadnji set zatezanja. Za njihovu proizvodnju se obično koristi istovremeno drvo (ploča), kao i za šporete. Zatezanje se postavlja horizontalno, svaki par nogu nogu je spojen. Što je niža instalirana, to će više opterećivati ​​teret. Ako je potkrovlje planirano kao stan, visina instalacije puffa može biti drugačija. Ako iz bilo kog razloga nije pronađena traka potrebne dužine, dozvoljeno je da napravi udubljenje iz zapisa, povezujući ih sa preklapanjem.
Viseći rafters

Tri glavne vrste pričvršćivača se koriste za montažu - ekseri, vijci, vijci i matice, pojedinačno i u kombinaciji jedni sa drugima. Priključak pričvršćen vijcima dodatno je pričvršćen vijkom i navrtkom. Ispružna rupa se buša ispod vijka u dijelovima koji se spoje. Dodatni pričvršćivači uključuju predmete kao što su: uglovi, spajalice, metalne perforacije itd.

Obratite pažnju! U mnogim vezama dizajna, bez sumnje, vrši se tehnološka testera, rezanja, selekcije. Svaka odgovorna (doživljaj maksimalnog opterećenja) veza mora biti pričvršćena sa najmanje dva pričvrsna elementa, po mogućstvu tri. Na primjer, zatezanje je prvo osigurano pomoću dva eksera ili vijaka, a potom ih privlači navojni štap.

O nadstrešnicama. Bolje je da je njihova veličina prvobitno postavljena u dužini rafterske noge, ali to dovodi do porasta cene, veliko je drvo skuplje. Za nadvorešće možete koristiti trimernu ploču od 10,5 cm. Iz njega se izrađuju tzv. "Fila", koja su izabrana tako da je u gornjem delu prekrivač na rafter nogu najmanje 50 cm. Da bi se bliže prilagodili mauerlatu, u poslednjim rezovima se pravi dubina. Za dodatnu podlogu i pružanje veće mehaničke čvrstoće, u središnjem dijelu, dodatak je dodatno pričvršćen sa malim nosačem za pričvršćivanje koji je pričvršćen za trim odozgo i sa strehovima sa strane.

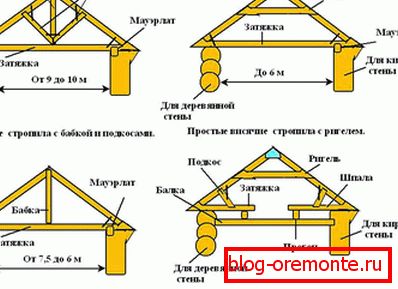

Varijante sistema za vješanje

Sa pravilnim proračunima i kasnijim radom, sistem obešenja u visinu nije inferioran sa najlonom u svojim karakteristikama performansi. Ima dovoljno čvrstoće i stabilnosti, sa izgradnjom takve konstrukcije, formiran je tavanski prostor pogodan za upotrebu kao stambeni ili poslovni prostor. Ovakav trus sistem je najbolji izbor u izgradnji potkrovlja.
