Kako napraviti generator vjetra svojim rukama

Sposobnost korišćenja alternativnih izvora energije često privlači ljude. Stoga su pokušaji da se energija iz snage prirode napravi pre Zajedničke dobi. U ovom članku ćemo objasniti kako napraviti generator vjetra svojim rukama kod kuće (od materijala za otpad).

Generator vjetra se može koristiti u sljedeće svrhe:

  • osvetljenje sobe
  • povezivanje televizijske ili audio opreme
  • povezivanje kućnih aparata ili kancelarijske opreme.

Najčešće, generator vjetra na zemljišnoj parceli ne može biti jedini izvor energije, osim ako nije instaliran na sajtu u jednom trenutku.

Ponekad možete videti čitavu mrežu turbina na vjetar koji pretvaraju energiju vjetra u električnu energiju i akumuliraju u pripremljene baterije. Takvi izvori struje mogu se svrsishodno koristiti za rad samo jednog aparata za kućanstvo ili za čuvanje kao backup u slučaju isključenja glavnog izvora električne energije.

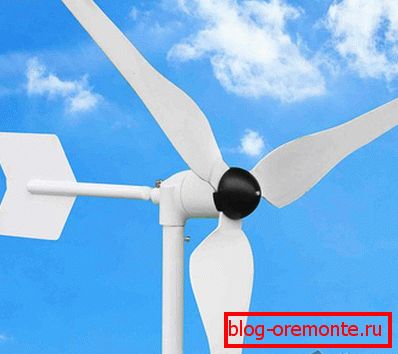

Glavna razlika, koja omogućava razlikovati dve vrste vjetroagregata, je u obliku propelera: propeler ili jedrenje.

Pre nego što napravite vetrenjac, morate odlučiti za koju svrhu je potrebno. Što su teži zadaci postavljeni za takav izvor energije, težiće će biti njegov dizajn.

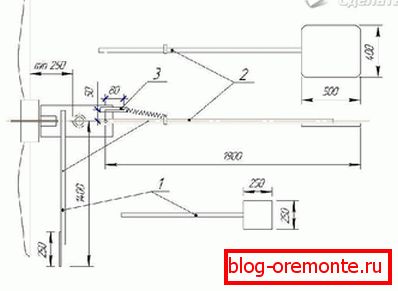

Struktura vetrogeneratora uključuje:

  • vjetrobran sa noževima;
  • menjač (mehanizam koji transformiše i prenosi obrtni moment);
  • jarbol na kojem će biti instaliran;
  • baterija;
  • pretvarač (mehanizam za konverziju DC napona iz AC napajanja na AC).

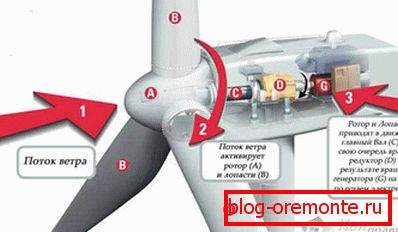

Rad vetrogeneratora je sledeći: vetar rotira vjetrobran s lopaticama sa svojom energijom, a obrtni moment se prenosi kroz mjenjač na osovinu generatora.

Kada se samofinansira alternativni izvor energije, obratite pažnju na rotacioni ili vertikalni tip takvog uređaja - to vam omogućava da dobijete više energije zbog efektivnog utjecaja energije vjetra na njega.

Prvo morate pripremiti:

  1. Generator je 12 V, baterija je 12 V. Najčešće korišćene baterije su kiseli, gel ili oklopljeni - oni izdržavaju maksimalni broj pražnjenja - od 250 do 1200 ciklusa. Ne preporučuje se upotreba auto-akumulatora zbog činjenice da ne izdržava ni do 100 punih praznina baterije, što znači da će brže propasti i zahtevati zamjenu.
  2. Veličina rotora od 1,5 do 2 m.
  3. Metalna cev ili kantica za proizvodnju lopatica.
  4. Dva releja - da biste napunili bateriju i punili lampu (obična lampe sa napajanjem od 25 do 150 vati - to će pokazati da generator vjetra radi ispravno).
  5. Prekidač.
  6. Voltmetar
  7. Spojnica
  8. Jarbol do 10 m (npr. Metalna cev ili PVC cev, prečnik ne manje od 160 mm, namenjen za kanalizaciju ili cev za pritisak. Cijevi za jednostavnu kanalizaciju neće raditi jer su suviše tanke i krhke).
  9. Žičane žice (2-3 žile) sa poprečnim presekom od najmanje 4 mm?.
  10. M6 vijci, odgovarajuće matice i podloške u količini od 4 kom.
  11. Nehrđajuća žica s prečnikom od 0,5 do 1 cm.

Alati će zahtevati različite ključeve, bušilicu, odvijač i žičare.

Stvaranje i instaliranje vjetroagregata

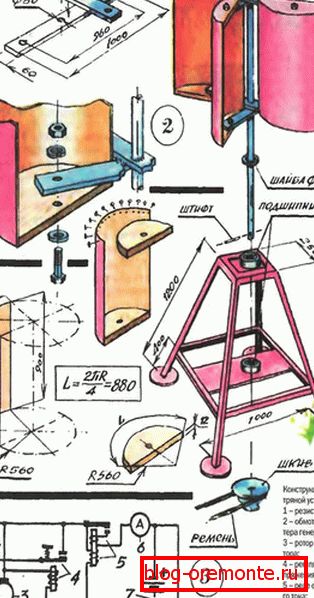

  1. Prvobitno je neophodno napraviti generator vjetroelektrične rotacije. Promjer rotora direktno zavisi od prosječne brzine vjetra tokom godine. Rotor je struktura u obliku cilindara, čije se lopatice liči na lukove u sekciji. Za proizvodnju iskorišćenog lima, zakrivljeni u obliku luka. Noževi su pričvršćeni za gornji i donji disk s zakovicama i uglovima. Potrebno je pričvrstiti prirubnicu na donji disk. Dizajniran je za pričvršćivanje noževa na rotor.
  2. Neophodno je uzeti kantu, obeležiti ga olovkom na 4 dela, pažljivo isecati do kraja. Na dnu za pripremu otvora za vijke tako da je osa generatora jasno u središtu dna kofe. Napravljene od zidova lopatice se moraju savijati po željenom uglu - ovisno o pravcu i intenzitetu vjetra. Što je veće savijanje lopatica, veća je brzina rotacije uređaja, međutim, uređaj može brzo pogoršati.
  3. Nakon toga, modifikovana kanta, odnosno njegova dna, mora biti pričvršćena za vreteno pomoću vijaka. Točke za povezivanje moraju biti veoma pažljivo odabrane - nepravilna montaža će rezultirati potrebom stalnog podešavanja položaja lopatica i prilagođavanja rotacije, što je teško učiniti na vjetroagregatu koji je već instaliran na jarbolu.
  4. Žice se moraju priključiti na generator. Ako žica nije višestruka, poželjno je označiti položaj žica i njihovo obilježavanje sa višebojnim oznakama.
  5. Nakon povezivanja žice sa generatorom, spojite krug u razvodnu kutiju. Generator pripremljen na ovaj način treba pričvrstiti na jarbol, nakon čega žice treba pričvrstiti kako za generator tako i za jarbol. Generator mora biti priključen na krug, a zatim i bateriju. Opterećenje mora biti spojeno pomoću žica s presjekom od najmanje 4 mm?.

Instalacija jarbola

Jarbol vjetroturbine mora biti pažljivo osiguran. Da biste to uradili, pripremite rupu u tlu nešto veću od prečnika jarbola. Dubina rupe mora biti najmanje 50 cm. Postaviti jastuk peska sa šljunkom na dnu sa slojem od 10 cm, potrebno je da ga ispuštate i propuštate vodom. Posle toga, cementni malter mora biti sipan u rupu za 10 cm. Morate u njega ugraditi jarbol i, nakon što ga popravite, popunite rupom betonom pomoću maltera.

U slučaju kada je potrebno povećati efikasnost vetrogeneratora, povećati dužinu jarbola za 30%. Visoki jarbol dozvoljava ne samo povećanje količine energije vjetra, već i uklanjanje smetnji u vjetru u obliku zgrada ili drveća.

Video: propelernyj vetrogenerator

A ovo je primer vetrenjača propelera koji daju:
