Kako spojiti aluminijumske žice

Praktično svaki električar će reći i složiti se da je elektrika nauka o kontaktima. U praksi to postaje očigledno. Veliki broj problema u napajanju je zbog velikog preopterećenja kablova, kao i zbog slabih kontakata u razvodnoj kutiji. U ovom članku ćemo se fokusirati na poslednji problem, naime, kako spojiti aluminijumske žice.

Koja je njihova karakteristika

Aluminijum ima posebne metalne osobine koje se teško mogu vezati. Zahvaljujući oksidaciji, na aluminijumu se formira oksidna folija koja sprečava prolaz struje. Ovaj film će se rastopiti samo na temperaturi od najmanje 2000 ° C, a ova cifra je iznad tačke topljenja samog aluminijuma. Štaviše, ako mehanički očistite oksidni film, nakon nekog vremena, ponovo se pojavljuje.

Ako želite spajkati aluminijum, onda će ovaj film sprečiti pričvršćivanje pričvršćivanja jezgra. Takođe, prilikom zavarivanja film stvara inkluzije koje negativno utiču na kvalitet kontakta. Između ostalog, aluminijum spada u kategoriju metala, koji karakterišu visoka tečnost i krhkost. Kao posljedica toga, kontakt bi trebao biti potpuno zaštićen od mogućih mehaničkih efekata. Na primer, ako spojite aluminijum sa klipom za vijke, morate redovno zategnuti kontakt, jer aluminijum, recimo, "izlazi" iz kontakta, koji, pak, slabi.

Ima li načina da se obezbedi povezivanje aluminijumske žice? Razmotrite nekoliko zajedničkih metoda i odlučite kako najbolje raditi ovaj posao.

Screw

Ovaj metod povezivanja je veoma jednostavan. Potrebno je odvojiti žicu od izolacije za 20 mm. Nakon vene se preporučuje čišćenje fino zrnaste kože. Zatim okrenite goli provodnik u prsten i umetnite ga u stezni vijak, koji treba čvrsto stegnuti.

Nedostatak ovog načina povezivanja jeste to što je zbog fluida aluminijuma, s vremena na vreme kontakt mora biti zategnut. Prema tome, spoj mora biti na pristupačnom mestu.

Proljeće

U ovom slučaju se koriste specijalni priključni blokovi. Zbog prisustva posebne opruge, nema potrebe da redovno zatežete kontakt. Umetnuta odvojena aluminijumska žica se čvrsto drži. Postoje terminalne ploče kako za jednokratnu upotrebu tako i za višekratnu upotrebu. Za jednokratnu upotrebu koriste se za povezivanje žica, bez daljeg isključivanja. Žica se ubacuje u rupu stezaljke, ne povlači ga unazad. Što se tiče priključka za višekratnu upotrebu, žica se lako izvlači ako pritisnete specijalnu ručicu koja drži žicu.

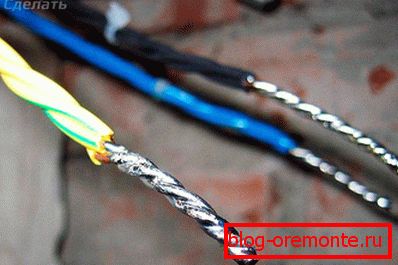

Twist

U retkim slučajevima, aluminijumska žica može biti ukrivljena zajedno. Odmah je potrebno napomenuti da je ova metoda vrlo nepouzdana i čak i pored činjenice da se u sjetarskim vremenima koristi relativno često. To je dijelom zbog činjenice da je u prošlosti broj kućnih aparata i, s obzirom na to, opterećenje na ožičenju bilo manje. Sada slika izgleda drugačije.

Štaviše, trajanje takve veze zavisi od različitih faktora, na primjer, trenutnog opterećenja, vlage i temperature. Ako temperatura poraste, metal se proširuje, čime se proširuje razmak između žica. To može dovesti do prolaznog otpora, kontaktna tačka će se zagrijati, a zatim će se oksidirati i, konačno, kontakt će se potpuno razbiti. Međutim, ovaj proces se nastavlja dugo vremena, tako da za privremene veze, način izvlačenja vrijedi.

Prilikom priključenja aluminijuma na ovaj način, važno je pridržavati se sljedećih pravila:

  • Žice treba ravnomerno izvijati jedni druge.
  • Ako je žica gusta, onda ne bi trebalo da bude više od tri okreta, a za tanku, ne manje od pet.
  • Ako su spojene bakarne i aluminijumske žice, bakarna žica mora biti konzervirana.
  • Preporučuje se termoizolaciona cijev kao kontaktna izolacija.

Stalna veza

U ovoj kategoriji postoji nekoliko metoda, i to:

  • Ispitivanje pritiska.
  • Lemljenje.
  • Zavarivanje

Svaka od ovih metoda ima svoje mesto. Izbor je pod uticajem nekoliko faktora:

  • Dostupnost odgovarajućih alata i opreme.
  • Procenjeno strujno opterećenje.
  • Prečnik žice.
  • Raspoloživost potrošnog materijala.
  • Dostupnost relevantnih veština.

Razmotrite svaku metodu stalnog povezivanja odvojeno.

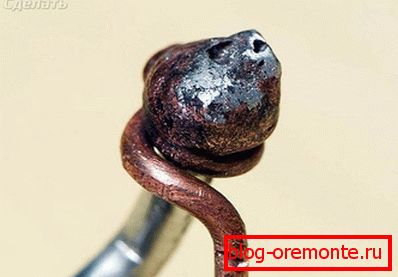

Zavarivanje

Brz i pouzdan način povezivanja. Štaviše, ova tehnologija je relevantna ako trebate napraviti veliki broj veza. Međutim, to zahtijeva zavarivanje transformatora i veština.

Proces zavarivanja je sledeći:

  • Žice su uvijene među sobom.
  • Na kraju primenite poseban fluks.
  • Nakon zavarivanja dođe do ugljenične elektrode do 2 sekunde.
  • Kao rezultat toga, kapljica bi trebalo da se formira na kraju twist-a.

  • Pad treba tretirati rastvaračem, a zatim lakirati.
  • Kada je lak sušen, jedinjenje je izolovano.

Lemljenje

Metoda lemljenja je jednostavna. To će zahtevati komponente kao što su rozine, lemilice, spajalice i dodatni elementi. Dakle, žica je uvijena, i nakon što im lemljenje na lemu nanese lemilicu.

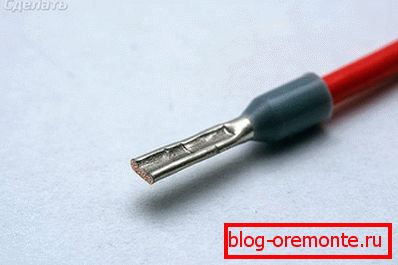

Ispitivanje pritiska

Za takvu vezu će biti potrebni posebni štapići i rukave za štampu, koji su šuplje šipke. Za presovanje, očistite krajeve žice, ubacite ih u rukav i izvršite presovanje na tri mesta. Osim toga, možete provetravati žice.

Ako je žica aluminijum, onda koristite aluminijumski rukav za bakar - bakarni rukav. Ako kombinujete aluminijum sa bakrom, onda su bakar-aluminijski rukavi na prodaju.

Aluminijumska i bakarna žica

Povezivanje 2 žica od bakra i aluminijuma može izazvati neke probleme. Problem leži u potencijalnoj razlici, čija razlika dostiže do 0,65 mV. Ako se povećava vlažnost zbog ove razlike, kontakt će se razbiti. Štaviše, kontakt će se zagrejati, što može dovesti do katastrofalnih posledica.

Zbog toga preporučujemo da ove dve žice priključite tako da između njih nema direktnog kontakta, i to:

  • jedan komad;
  • navojem;
  • terminal;
  • sa oprugom.

Koristeći ove tehnike, aluminijum se može povezati sa bakarnim žicama.

U ovom članku, pogledali smo nekoliko načina kako povezati žice jedni sa drugima. Ako znate o drugim metodama, ostavite komentare na kraju ovog članka.

Video

U predviđenom video materijalu možete saznati i za druge komplikacije vezane za aluminijumsku žicu:
