Kako ukloniti žicu

U procesu ugradnje žica, jedan od najkritičnijih faza rada je uklanjanje izolacije. Nije važno aluminijumska žica, bakar, emajlirana ili plastična izolacija, u svakom slučaju je neophodno poštovati tehnologiju kada je uklonjena. Ako ignorišete preporuke i savjete o tome kako ukloniti žicu, onda će tehničke karakteristike proizvedenog električnog sistema biti niske. Razmotrite nekoliko tehnika za uklanjanje izolacije iz širokog spektra obloženih žica.

Karakteristike strukture žica

Žice su dvije vrste:

  1. Odnožilʹnye.
  2. Stranded.

Jednim jezgrom podrazumeva žicu u kojoj se presek formira jednim provodnikom ili žicom. Što se tiče nasutih, poprečni presek takve žice formira nekoliko tanka žica, koja se u nekim slučajevima prepliću jedna s drugim. Kako bi eliksirana i elastična žičana žica, dodaje se nit za strukturu koja podseća na najlonsku žicu. Uzimajući u obzir ove karakteristike, tehnologija uklanjanja izolacije u svakom pojedinačnom slučaju može se razlikovati.

Čišćenje noževa

Kada uklanjate izolaciju pomoću noža, nemoguće je iseći žicu u krug pomoću oštrice u pravoubranom položaju - može se formirati izrez bakarnog provodnika. Kao rezultat toga, sa malom krivinom, žica će lako i brzo da se probije na ovom mestu, posebno ako ste odneli žicu debljine od 0,6-0,8 mm. Nakon nekoliko krivina, žica se potpuno prekida. Kada se žica odvaja sa nožem, oštrica treba da bude skoro u istoj ravni sa osom žice. Predizolacija se smanjuje duž jezgra. Izolacija odsečena duž nje položena je i jednostavno prekinuta.

Sa ovom opcijom skidanja, važno je biti pažljiv, jer lako možete povrediti ruke.

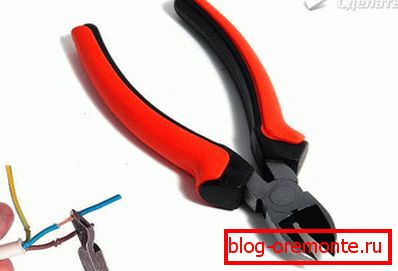

Korišćenje bočnih noževa

Takav alat kao bočni sekač se često koristi nepravilno. Alat se uzima u ruci jer je neophodno, apsolutno se ne posvećuje pažnja smjeru reznih ivica. Ako se nepravilno koriste, bočni sekači će morati da naprave velike napore. Osim toga, u ovom slučaju postoji veliki rizik od prekida žice zajedno sa izolacijom.

Važno je da se ivice reza okrenu suprotnom pravcu alata. Sa ovom opcijom, sečivo će se urezati u izolaciju, čak i uz malo napora. Kao rezultat, izolaciona cev se uklanja sa površine provodnika, bez oštećenja.

Reflow metoda

U prisustvu grijača za lemljenje, možete brzo ukloniti izolaciju pomoću termičke metode. Da biste to uradili, zagrejte vrh konopa i lagano pokrenite plastičnu izolaciju. Nakon zagrevanja, plastika će se rastopiti i olupiti. Ova metoda ne krši provodnik. Ako vam je potreban veći broj žica sa takvim navojem, preporučuje se upotreba specijalnog uređaja. Na primer, specijalni gorionik bi bio pogodan za drvo koje je ranije poznato kao "Pattern".

Metoda reflow je najefikasnija ukoliko je ožičenje starije. Nakon dugog života, plastična navijanja na žici postaje teška i krhka. Štaviše, ako žica gleda iz razvodne kutije dva ili tri centimetra, ni klešta ni nož ne mogu da se nose sa tim. A ako koristite upaljač za cigarete ili popunite lemilicu za peglanje, a zatim skinite žicu.

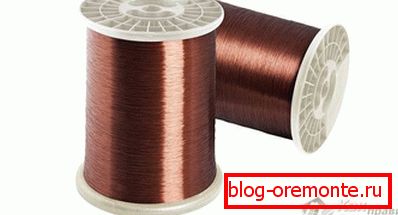

A ako je emajlirana žica

Ako provodnik ima debljinu od 0,2 mm, onda bi najbolja opcija bila mehanička metoda uklanjanja. Da biste to uradili, koristite nož ili brusni papir, koji je ojačana izolacija.

  • Za obradu kabla, koji ima tanku izolaciju, možete koristiti brusni papir fine dionice. Uklopite ga na pola sa brusnim papirima. Zatim spustite kabl u savijenu ploču i, lagano pritisnite prste, izvucite žicu. Ovaj postupak treba nastaviti sve dok se emajl ne oljuči.
  • Ako se koristi nož, potrebno je staviti dio kabla na čvrstu osnovu. Onda ga morate okrenuti u krugu dok se emajl ne ošteti s površine provodnika.

Ako je provodnik još tanji i ima prečnik manji od 0,2 milimetara, onda mehanička metoda neće biti efikasna. To je zbog činjenice da emajl kao rezultat ne nestaje, a žica može da se razbije. U ovom slučaju možete usvojiti termohemijsku metodu pomoću izolacije od lemljenog gvožđa i vinil hlorida. Da započnemo, zagrejte lemilicu, a zatim stavite vinil hlorid na sto, a na vrhu žice i duž nje vodi lemljenje. Pod uticajem visoke temperature, proizveden je hlor, koji će očistiti žicu od emajla.

U većini slučajeva, takve žice se koriste u radio-komunikacijama, a navijene su na induktivnim kalemovima. Ima i ime - Litz. Po svom izgledu karakteriše prisustvo velikog broja tanki žica, koje su uvijene u jedan provodnik i istovremeno prekrivene emajlom.

Ništa manje zanimljivo je još jedna mogućnost za uklanjanje izolacije od emajla iz žice. Morat ćete kupiti aspirinske tablete. Žica je postavljena na njih i na sličan način prolazi sa grejanim vrhom za lemljenje. Kao rezultat, žica je izložena i plus sve ostalo je konzervirano.

Uklanjanje PTFE izolacije

Fluoroplastikom podrazumeva se polimer koji se proizvodi hemijskim metodom. Ima brojne pozitivne karakteristike, na primjer, ne mokra od vode i vrlo je otporna na organsku materiju. Njegove tehničke karakteristike omogućavaju da izdrže temperature do 300 ° C! Kao izolacija je idealna opcija, ali glavni nedostatak je visoka cena. U tom smislu, ja to koristim u posebnim slučajevima. U svakodnevnom životu, on se primjenjuje na mnoge radio amatere, jer nakon lemljenja ima estetski izgled, zauzima malo prostora i ne stopira.

Sam materijal ima oblik tanke uske trake. Ona je, zauzvrat, čvrsto navijena na uvijenu žičanu žicu. Izolacija je moguća samo sa nožem. PTFE je ojačana do željene dužine. Čim je izložena žica, izolacija se uvlači na željenu dužinu, a preostala fluoroplastika se odseče.

Izolacija od tkanine, gume, isečena bilo kojom od gore navedenih metoda. Najvažnije je sprečiti rezove glavnog jezgra!

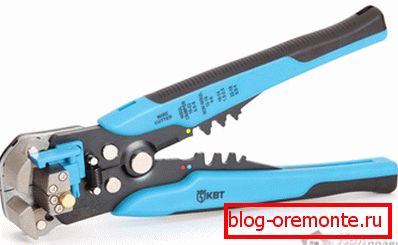

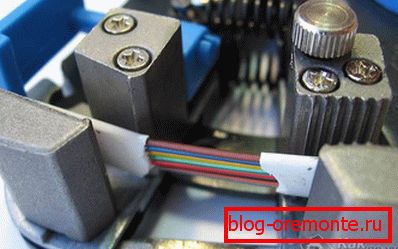

Automatic Stripper

Sve navedene metode su ručne. Oni zahtevaju više vremena i pažnje, a da ne pominjemo iskustvo kada su u pitanju kablovske žice sa malim poprečnim presekom. Ako radite na ovom području i redovno morate da očistite žice od izolacije, najbolje je delimično automatići ovaj proces. Zbog toga su kljunovi posebno razvijeni ili se zovu - striptizeta.

Sa striptizetom, izolacija se uklanja jednim dodirom dlana. Razmislite kako da obrišete žice koristeći model striper WS-04.

Tehničke karakteristike stripera WS-04:

  • Možete izolirati izolaciju i ugrijeti žice O0.5-2.7 mm sa presekom od 0.2 do 6.0 mm2 bez prethodnog podešavanja.
  • Prilikom postavljanja mikroskopskog vijka, izolaciju možete ukloniti sa tanke žice veličine od 0,25 do 0,5 mm.
  • Striper vam omogućava da spojite žice na žicama bez izolacije, izolacije ili automobilskih žica ispod dvostruke stezaljke 0.8-2.7 mm.

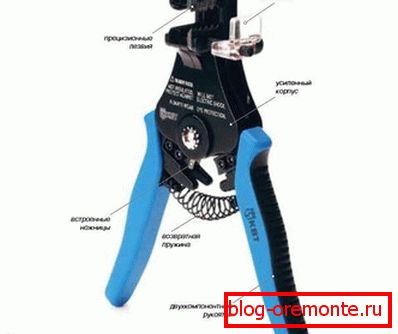

Po izgledu, striptizeta podseća na krpu, na kraju se nalazi i poluga kamere. Gornje kamere su pokretne, a donje su fiksne. Za pričvršćivanje žice nalazi se levi par, a desno za uklanjanje i skidanje izolacije. Na prvom napomenu ručica, levom kamčom se pričvršćuje žica, a desna ruka urezuje oštru ivicu u izolaciju. Sa konstantnim smanjenjem ručica, izolacija se postepeno uklanja iz žice. Proces stripping žica traje nekoliko sekundi.

Proces sekvencijalnog rada sa modelom stripera WS-04 sa jednostrukim jezgrom i dvožilnom žicom:

  1. Žica je navijena između noževa koji se nalaze na unutrašnjoj strani ručke. Tada ih treba smanjiti. Rezultat je rezni kraj žice bez deformacije. Za upoređivanje, rezanje krajeva noževa je uvek ravnomerno i blago oštro.

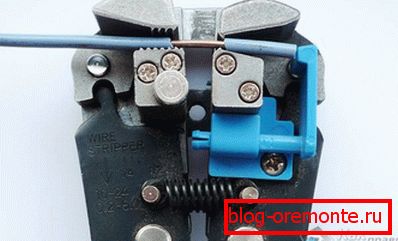

  2. U sledećem koraku, jedan kraj žice se ubacuje između pokretnog i fiksiranog sunđera. Nakon komprimovanja ručica, izolacija se uklanja. Sa takvim radom na provodniku nema zareza.
  3. Da biste podesili tačnu dužinu izolacije koju želite ukloniti, možete koristiti plavi pokretni limiter.
  4. Na žici sa dva provodnika, izolacija je uklonjena od strane stripera u dva prolaza.
  5. Od prvog pristupa uklanja se hlorvinilna cijev.
  6. U drugoj fazi se istovremeno uklanja izolacija iz dve žice.

Radno vreme može trajati ne više od 5 sekundi!

Pored toga, sterilista se takođe može koristiti za izolaciju izolacije telefonskog kabla pre nego što ga pritisnete u RJ-11 konektor. Ako se koristi vijčani priključak, izolacija se uklanja iz žica samo jednim kretanjem.

Striper se takođe može koristiti za uklanjanje zaštićenih žica. Pre svega, treba napomenuti da je ovo prilično težak zadatak, posebno je komplikovano ako je provodnik tanak. Dakle, pre svega izolacija se uklanja iz zaštitne pletenice. Za postavljanje centralne žice, omotač se odvija sa iglo ili konusom. Ostaje da napravi jedan pokret sa striptizetom i žica se oslobađa od izolacije. Ručna zaštita zaštićene žice je težak rad, posebno ako imate samo nož u ruci. Nož je vrlo lako oštetiti žicu!

Dakle, očigledno je da je striper prilično raznovrstan alat koji čisti različite žice od izolacije.

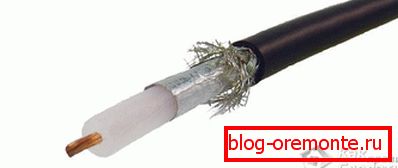

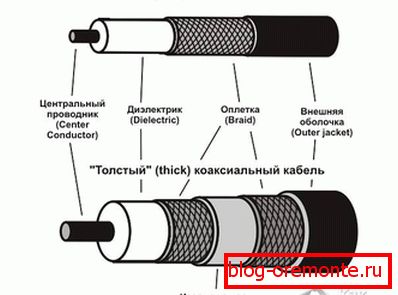

Koaksijalni kabl

Takođe možete izolirati izolaciju na koaksijalnom kablu svojim rukama. Iako je oprema za ovu namjenu jeftina i pristupačna, mi ćemo vam reći kako raditi sa kleštima i nožem. Po pravilu, ovaj kabl se koristi za povezivanje satelitske televizije i standardnih F konektora.

Korak po korak upute o tome kako ukloniti koaksijalnu žicu:

  1. Kabl treba skinuti sa tela.
  2. Uzmite nožni papir i čvrsto pritisnite na kablu pod pravim uglom od kraja kabla na rastojanju od 2,5 cm. Ne pritiskajte kraj noža u suprotnom će se prekinuti i možda će se preskočiti u oči.
  3. U ovoj fazi, potrebno je preseci spoljnu školjku, plašt, sloj folije i dielektričnu penu. U većini slučajeva, to je belo. To su takvi slojevi i okružena vena. U procesu potapanja sečiva u kabl, osećate neku otpornost. Čim se sečivo spusti na polovinu žice, potrebno je manje pritisnuti. Izuzetno je važno da ne oštetite centralno jezgro!
  4. Onda biste trebali proći kroz krug kabla. Pri tome pazite da ne ostavljate zareze na jezgru.
  5. Sada povucite i okrećite reznu ivicu izolacije. Ovakvim postupcima možete ukloniti završni dio izolacije.
  6. Ako se ožičenje izvodi ispod kablovske ploče, isecite ih sa nipersima tako da se ne prolaze izvan ivice plašta. Važno je istražiti žicu za serifove. Ako ih ima, onda će se gorepomenuti postupak morati ponoviti.
  7. Dielektrična pena može delimično ostati na glavnom jezgru. Možete je ukloniti samo svojim noktom.

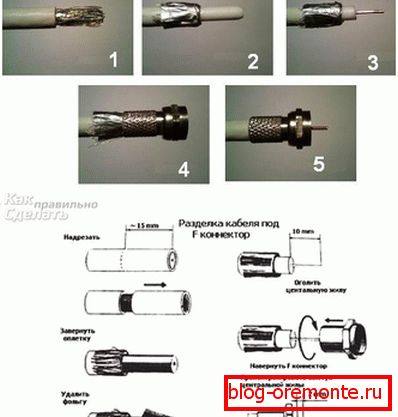

  8. Da biste spojili kabl na konektor F, prvo uklonite mali deo gornjeg ljuska.
  9. Da bi to uradili, sa prethodnog mesta odsečene su mere osam milimetara. Napravite rez na gornjoj školjci. Kao iu prethodnom slučaju, rez se pravi na pravcu žice. Pazite da ne zakačite plašt. U nekim modifikacijama konektora F nema potrebe za uklanjanjem plašta, dok druge, naprotiv, trebaju ga ukloniti.
  10. Ako niste sigurni da li vam je potreban pletenica u vašem slučaju, onda ga ostavite privremeno. Ova pletenica se nalazi oko dielektrične pene. Njihovo ožičenje je manja od ljudske kose, pa se sav rad treba pažljivo uraditi. Upravo to isto sada treba da se uradi sa vrhom oštrice širom žice.
  11. Uklonite osam milimetara kablovske ploče, tako da dielektrična pena obmotana u navoju ostaje na jezgru.
  12. Pletenica je umotana preko spoljne ljuske. Dakle, dielektrički je izložen. U ovoj fazi obratite pažnju na zahtev F-konektora: tačno koji kraj žice treba da bude u vašem slučaju.
  13. Ne bi trebalo biti moguće ožičenje između pletenice i centralnog jezgra. Na pozadini bijelog dielektrika, biće jasno vidljiv.
  14. Na kraju kabla nalazi se F-konektor.
  15. Dielektrično treba postaviti na dnu konektora nakon što je montiran na njega. Neprihvatljivo je da je pogledao ili nije stigao do dna konektora.

Kontakt žica sa F-konektorom nije dozvoljen.

Sada je F-konektor spreman za rad.

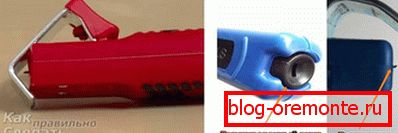

Stezaljke izolacije kablova

Odvojeno, treba se reći o specijalnim noževima koji se direktno koriste za uklanjanje izolacije sa kabla. Na primjer, najpopularniji je nož za krpanje. U radu, mnogo je povoljnije od kancelarijskog materijala. Štaviše, zahvaljujući gustom sečivu, oni mogu raditi sigurnije i hrabro. Teško će im iseći izolaciju žice, ali seći kabal zajedno: to je ono što vam je potrebno. Takva kuka se dobro uklapa u kablovski plašt, tako da ne iskoči iz nje. Međutim, ovaj alat nema sve prednosti, jer ne može da obezbedi dobro uklanjanje kablova.

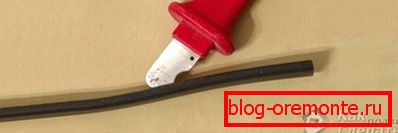

Poznati još jedan specijalni nož.

U radu je vrlo jednostavno. Za početak, koristite palac da biste stisnuli posebnu vezicu. Pod to je da ćeš provući žicu. U ovom trenutku, mali ručni nož koji se vrti oko njene osovine izlazi iz drške. Nakon postavljanja kabla, nosač ga pritisne prema ovom nožu. Dva ili tri okreće žicu dok ne dobijete rez. Sada, bez izvlačenja žice, izvucite alat sa naporom do kraja. Nož će se okrenuti i sjeći duž ljuske. Na kraju, ostaje jednostavno ukloniti prekinuti deo i nastaviti raditi.

Jedini nedostatak ovog uređaja je da je potrebno točno podesiti točak do dubine određene vrste žice. Da biste konfigurisali, možete koristiti komad žice.

Takođe, ovaj nož se vrlo uspešno ne bori sa eliminacijom izolacije. Ovo je posledica činjenice da uređaj može uštedeti debelog kabla tokom bezbrižnih radnji.

Dakle, razmotrili smo najčešće metode kako ukloniti izolaciju iz žice. Možda je jedna od gore navedenih metoda korisna u vašem slučaju. Uspešan rad za vas!
