Armirane betonske ploče: karakteristike, vrste, primena

Armirani betonski komad je montažni građevinski element od armiranog betona koji je namenjen za izgradnju različitih tehničkih struktura: komunikacijski i vodeni kanali, oluci od kanalizacionih sistema, odvodni sistemi, grejna mreža i različiti elementi podzemne i površinske komunikacije. Reći ćemo vam koje vrste i veličine armirano betonskih pločica postoje, koje su njihove karakteristike i opseg.

Za postavljanje komunikacija i odvođenje vode potrebna su armirani betonske ploče za grejne mreže i kablove.

Glavne karakteristike pladanj

Veličine i oblik

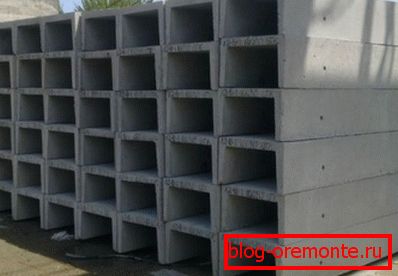

Na fotografiji - najčešća vrsta proizvoda.

Da biste razumeli koji su pločici armiranog betona, trebalo bi ih detaljno razmotriti. Ako ne uzmete u obzir nijanse, onda možemo reći da ovi proizvodi imaju presek u obliku slova U i podsećaju na koritove.

Proizvodi imaju presek u obliku slova U i oblaganje oblika poput oluka.

U ovom slučaju geometrijska sekcija može biti pravougaona ili trapezna, trougaona, eliptična ili parabolična. U različite svrhe se koristi jedan ili drugi oblik, u zavisnosti od zadataka, na primjer, u drenažnim sistemima se koriste armirani betonski lanci kvačica pravougaonog poprečnog presjeka, a trouglasta - za odvođenje oluje duž autoputeva.

Sekcija profila može biti drugačija.

Takođe, u podloške proizvode posebno preklapanje. To su armirani beton ili metalne ploče, koje služe za zaštitu komunikacija od ulaska neželjenih supstanci i predmeta, kao i za sprečavanje zapušavanja kanalizacionih kanala i kanala za odvodnjavanje.

Dimenzije delova variraju ne samo u zavisnosti od tipa, već iu okviru iste grupe.

Veličina pladnja može se razlikovati. U zavisnosti od svrhe i brenda proizvoda, njihova dužina, širina, debljina zida, visina i, shodno tome, zapremina može varirati. Dužina i širina mogu se razlikovati od 25 do 50 cm do tri do šest metara, visine od 6 do 160 cm, težine od 25 kg do 3 i više tona.

  Obratite pažnju! Prema GOST-u za proizvodnju betonskih proizvoda, proizvodi mogu imati i standardne veličine i rjeđe frakcione vrijednosti. Način vezivanja ležišta za podizanje kablova ili kičme takođe može da varira.

Sastav i svojstva

Postoje proizvodi velikih veličina.

Kao što je već rečeno, posude su iz armiranog betona. Prema GOST 23009-78 za proizvodnju betonskih podataka treba koristiti cementni beton baziran na Portland cementu M400 i iznad. Beton mora biti težak, gust, napravljen na gustim agregatima i imati ocjenu ne manji od M300.

U proizvodnom procesu koristeći tehnologiju brizganja ili vibropresiranja. Ovi metodi vam omogućavaju stvaranje materijala visoke čvrstoće, dovoljno precizne geometrije, dobre otpornosti na vodu i otpornosti na mraz, jer zbijanje betona znatno poboljšava njegov kvalitet.

Savremena oprema omogućava efikasno kompakt beton.

Čelik klase ALI-AIII, a takođe i BP-I se koristi kao ojačanje, a prečnik poprečnog preseka treba uzimati ne manje od 6 mm sa uzdužnim i ne manjim od 5 mm sa poprečnom armaturom. Proizvodnja pločica regulisana je regulatornim dokumentima, od kojih je glavna GOST 21509-85, priručnik ne podrazumeva pravljenje sopstvenih ruku.

  Obratite pažnju! Primenjeni materijali i tehnologije omogućavaju nam da ove proizvode nazovemo visoke čvrstoće, vodootporne i mraz otporne elemente inženjerskih mreža, hidrauličkog inženjeringa i građevinskih konstrukcija.

Sorte i svrha

Postoji mnogo varijanti JBL-a.

Za početak, trebalo bi reći da je CBL podeljen u tri glavne grupe:

  1. Odvoditi betonske posude. Koristi se za izgradnju sistema za odvodnjavanje, kanalizaciju i kolektore, kao i za ugradnju različitih elemenata hidrauličkih konstrukcija i sistema za preusmeravanje vode sa saobraćajnica;
  2. Kablovi za kablove. Dizajniran za ugradnju kablovskih kanala, polaganje komunalnih usluga, zaštitu guma i različitih električnih, komunikacionih, informacionih mreža i komunikacionih kanala;
  3. Betonske ploče za grejanje. Koristi se za zaštitu cevi parnom i toplom vodom od dodira sa talima i podzemnim vodama, sedimentnim potokima, zemljištem i agresivnim hemikalijama. Razlikuju se u povećanju izdržljivosti i otpornosti na uništavajuće uticaje okoline.

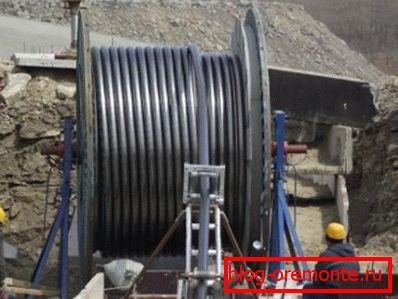

Postavljanje kablova u ZhBL.

Osim toga, postoji svrha:

  • Put. Služi za sakupljanje i odvodjenje vode sa autoputeva, trotoara pešaka, urbanih kolovoza i parkirališta;
  • Železnica. Postoje interpeduktalne i interdushpalne (MPL i MSL), dizajnirane da odvode vodu iz željeznice;
  • Drenaža. Koristi se u izgradnji kanalizacionih kanala, kao i za preusmeravanje vode iz temelja i zgrada zgrada, prenosi i otpusti u određena područja;
  • Drenaža. Koriste se za preusmeravanje vode sa domaćinstava i poljoprivrednih parcela, organizuju prikupljanje i uklanjanje oluje i rastopljene vode, ispuštaju vodu sa nasipa, kosina, mostova itd. Ovdje se nalazi poseban tip - teleskopski pladanj, koji se koristi za ispuštanje tečnosti iz nasipa i kosina, uključujući i autoputeve i autoputeve;
  • Kiša. Oni su mala po veličini i koriste se za izgradnju oluka za sakupljanje vode u područjima, oko kuća, duž puteva i ulica, trotoara itd. Su sastavni dio kanalizacionih kanala i sistemi poboljšanja teritorija;
  • Kabel. Kao što je već pomenuto, koristi se za instaliranje inženjerskih mreža;
  • Toplota. Oni štite cevi od korozije, pritiska tla, zamene tla, kao i od kontakta sa vanjskim okruženjem i gubitkom toplote.
Korišćenje proizvoda za postavljanje grejnih mreža.

Cijena proizvoda zavisi od njihove veličine, namjene, vrste i oblika. Može se razlikovati od nekoliko stotina do nekoliko hiljada rubalja po komadu.

  Obratite pažnju! Za praktičnost proizvode se dodatni elementi koji su namenjeni za izbor dužine kanala, u suprotnom će biti potrebno armirati beton sa dijamantskim krugovima. Takođe, dijelovi mogu imati različite tehnološke rupe u zidovima ili dnu, što omogućava da u toku instalacije ne koristite rupe za bušenje dijamanta u betonu.

Zaključak

Nosači betona sa vodom i kablovski proizvodi su neophodni elementi sistema za odvodnjavanje i odvodnjavanje, olujne i ulične kanalizacijske sisteme, sisteme za snabdevanje toplom vodom i komunalne usluge. Upotreba ovih proizvoda smanjuje troškove izgradnje navedenih objekata i ubrzava njihovu instalaciju.

Video u ovom članku će vam pomoći da bolje razumete karakteristike JBL-a.
