Armirani betonski nadvratnici - karakteristike i proizvodnja

Tokom izgradnje svake kuće se gotovo uvek koriste armirano-betonski prekidači. Zahvaljujući njemu, moguće je ojačati otvore na zidovima, što pozitivno utiče na snagu konstrukcije. U fabrici se koristi GOST 948 84 za armirane betonske preklade, što omogućava postizanje potrebnih parametara, ali se mogu napraviti nezavisno.

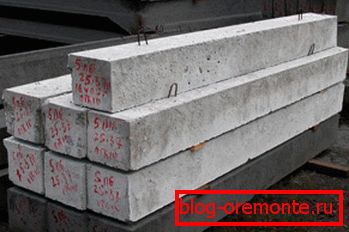

Na fotografiji - fabrički željezni mostovi sa oznakama

Fabrički modeli se dostavljaju na gradilište nakon preliminarnog naloga. Ako uzmemo u obzir cijenu proizvoda, ideja se sugerira, da li je bolje to učiniti vlastitim rukama?

Veruje se da su fabrički dizajniji bolji i pouzdaniji. Ali domaći proizvodi nisu manje kvalitetni i ne čine ih lakšim. Osim toga, dobićete očiglednu uštedu, jer morate samo platiti za kupljene materijale, a sam će raditi sve radove. Ovaj članak će pomoći da se pravilno pripreme i izvrši.

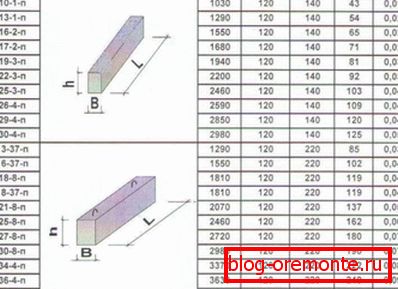

Veličine armirano-betonskih nadvratnika prema brendu

Pregled Jumpera

Armirani betonski elementi se široko koriste u građevinarstvu. Ove strukture, zbog svoje izdržljivosti i snage, danas zauzimaju vodeća mesta među građevinskim proizvodima. Težina armirano-betonskih prekida zavisi od njihove veličine i može biti malo ili impresivna, ali ovo je veoma važan detalj.

Ove strukture se koriste u izgradnji kuća iz mnogih materijala, uključujući:

  • pjenasti beton;
  • cigle;
  • beton.

Obično ojačani proizvodi se postavljaju iznad otvora prozora i vrata u ciglama, blokovima, kamenim zidovima.

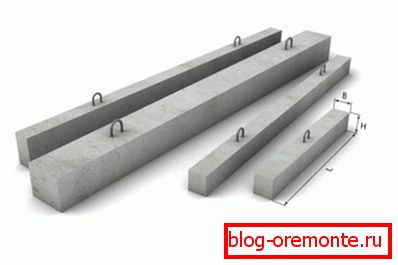

Armirani betonski prekrivači raznih vrsta

Dizajn funkcije

Tehnologija proizvodnje простая, однако, она дает высокие результаты строительства. Заключается она в том, что в опалубку закладывают стальную арматуру и заливают ее бетонным раствором. Тем самым удается создать баланс между всевозможными растяжениями и изгибами, а также сжатием.

Postoji nekoliko vrsta w / b džampera:

  • nacionalni timovi;
  • prozor;
  • ležaj;
  • kvadrat.

Napravljeni su od teških maraka betona, koji su označeni odgovarajućim slovima, a takođe ukazuju na veličinu, dužinu i dizajn opterećenja. Razmotrimo više aspekata armirano-betonskih prekida:

Montažni Самые популярные изделия. Их маркируют буквами ПР и они состоят из плит и классических брусков железоbeton. Montažni конструкции являются преимущественными, так как в процессе работы можно поставить перемычку и дальше продолжать работу. Подгонять кирпичи и выравнивать ряды не нужно, так как можно изготовить элемент необходимого размера.



Proziran Koriste se za blokiranje otvora iznad prozora. Ovi modeli posebno se koriste u zgradama od vještačkog i prirodnog kamena, u zgradama od opeke.
Nosioci Koristi se u slučaju kada je potrebno zatvoriti otvore nosivih zidova. Ojačani armirani betonski prekidači postavljeni su da oduzimaju opterećenje pregradnih ploča. Iz zidova iznad otvora nosi grede.
Olovka Tanka pregrada koja se koristi u unutrašnjim pregradama debljine 120 mm iu otvorima vrata.
Izračunavanje armirano-betonskih nadvratnika za blokove prozora i vrata

Veliki džemperi se nazivaju nosačima. Horizontalno postavljene grede sa police - zavrtnjima. Polica u ovom dizajnu je neophodna kao osnova i na njemu će počivati ​​veća struktura. Sve ove vrste skakača se vrlo često koriste za izgradnju različitih objekata.

Savet: možda ćete morati srezati armirani beton sa dijamantskim krugovima kako biste uklopili armirane betonske preklade.

Tehnologija proizvodnje

Da biste sami napravili w / b džamper, biće vam potrebno sljedeće:

  • mikser betona (opciono);
  • ploče;
  • uglovi;
  • pribor;
  • žica za vezanje;
  • ekseri;
  • pesak;
  • cement.

Moguće je da ćete u procesu rada možda trebati druge.

Savet: pre nego što započnete sa radom, napravite tačan izbor armirano-betonskih prekida.

Na primjer, obični elementi se mogu primijeniti:

  • kako bi štedeli za izgradnju male zgrade sa lakim konstrukcijama;
  • za konstrukcije, gde se svodovi poda preklapaju sa ojačanim kaiševima koji nezavisno prihvataju i ravnomerno raspoređuju opterećenje.

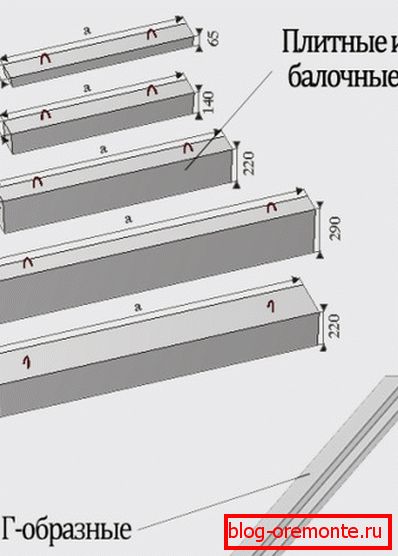

Zapremina armirano-betonskih prekida zavisi od njihove namjene.

Opcije

Postoje dva načina da napravite skakače:

  1. Prvo, napravljeno je na tlu, a zatim ugrađeno u otvor.
  2. Napunite kratkospojnik iznad otvora.

Ako je prva verzija proizvodnje pogodna, moraćete da podignete završenu konstrukciju i montirate ga iznad otvora. U drugom slučaju, moraćete da napravite oplatu neposredno iznad otvora. Prva opcija je više radno intenzivna u izvršenju, možda čak i potreban mehanizam za podizanje.

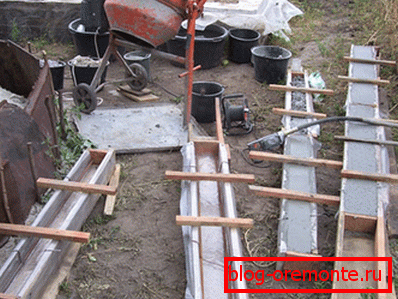

Izrada na zemlji

Oplata

Ako odlučite da napravite kratkospojnik na drugoj opciji, sipajte ga na otvor, možete uštedjeti novac, trud i vrijeme. Dodatni pozitivan aspekt metode - možete ograničiti samo jedan proizvod.

Ispod će biti ponuđena uputstva koja će pomoći u razumijevanju nijansi rada.

Savjet: oplata mora biti sigurno pričvršćena, jer će se unutar nje sipati vrlo jaka betonska masa.

  1. Za oblik koji najčešće koriste drvene ploče, čine štitove debljine 20-25 mm.
  2. Koristite nokte ili vijke da biste ih spojili zajedno, a drugu treba izvrtati pomoću odvijača tako da možete jednostavno rastaviti strukturu nakon procesa. Samo odvijte vijke i ponovo ga možete koristiti na drugom mjestu.
  3. Instalirajte horizontalni štit u otvoru, koji nosači treba da podržavaju odozdo.. Može se postaviti sa kvačilom ili izaći dalje. U drugom slučaju, instalirajte ga sa strane, ali na vrhu.
  4. Stavite ojačanu mrežu na dnu oplate.
  5. Zaštitite vertikalni štit pomoću zavrtanja, a za veću stabilnost pričvrstite na mrežu za postavljanje sa žicom za pletenje. U tom slučaju, zbog betonskog opterećenja, štit neće se pomeriti i sigurno će biti pričvršćen za bazu.

Savet: često je nemoguće da obična bušilica postane neophodna putem kanala u betonskoj industriji, onda će dijamantsko bušenje rupa u betonu spasiti.

Zagrevanje

Između prekida i prednjeg zida, obavezno napravite sloj izolacije, kao što je mineralna vuna, preporučena debljina 100 mm. Stavite materijal u oplatu i popunite betonom. Treba napomenuti da će se prozorski okvir okrenuti prema svojoj površini, tako da pena za instalaciju neće moći da garantuje dobru stabilnost.

Zagrevanje ЭППС

Savet: postavite u ovom slučaju, kosine na otvoru prozora punjačem koja se nalazi na prozoru. Potom osigurati čitav sklop montažnom pjenom.

Ako je podloga korišćena na padinama, moraju se ponovo izolirati. Možete koristiti sledeće, što je jednostavniji i pouzdaniji. U ovom slučaju, ekstrudirana polistirenska pena će igrati ulogu izolacije.

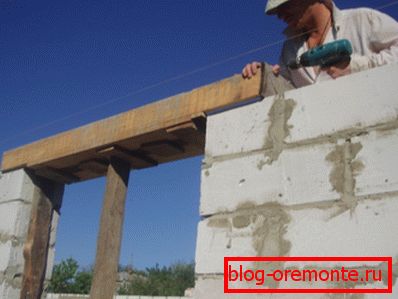

Layout podržava

Materijal ima jaču površinu i debljinu od 30 mm. Nakon postavljanja prozora, popunite razmak između izolacije i rama penom. Sad će njegov temelj biti čvrst avion. Zahvaljujući tome, prozor u otvoru je sigurno fiksiran i nema potrebe za korištenjem dodatnih slojeva izolacije.

Ojačanje

U tom slučaju, prečnik armature zavisiće od toga da li se koristi armirani betonski trak - šipka ili ploča. Ako proizvod ne treba nositi i uzeti malo opterećenje, možete koristiti običnu metalnu šipku. O se takođe koristi kada je krovna konstrukcija lagana i koristi se ojačani pojas.

Nadogradnja nadvratnika

Za naš dizajn možete koristiti armaturu od 2 navoja, u ovom slučaju potrebno je uzeti bar O6-8 mm. Armatura mora biti postavljena duž cele dužine prekida i vezana žičom za pletenje.

Savet: u ovom slučaju zavarivanje za priključak ventila ne mora da se primeni.

Kako jačati oplatu

Za postavljanje horizontalnog štitnika za oplatu, moraju se podesiti nosači. Opasno je zanemariti ovo, jer beton ima veliku težinu, oko 2,5 tone po kubnom metru. m

Prilikom sipanja rastvora u kalup, njegova gravitacija može savijati ili pomeriti štit, od kojeg može doživeti oblik budućeg proizvoda, a to će biti nemoguće ponoviti. Prema tome, proces treba shvatiti ozbiljno.

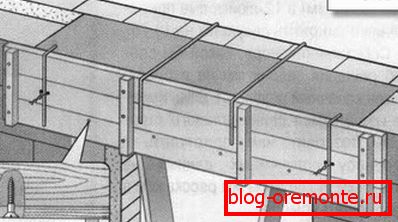

Oplata za w / w element

Postavite podupirač u centar otvora bliže prozoru i pričvrstite ga. Spojite unutrašnju ivicu obrasca sa vertikalnim štitom, tako da se oblik ne može isprazniti.

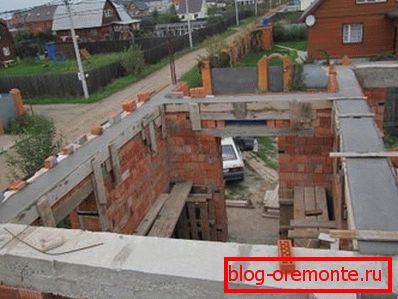

Betoniranje

Koristite beton M200 za popunjavanje nadvratnika. Za pripremu je neophodno pripremiti drobljeni kamen, pesak i cement u razmeri od 2: 5: 1.

Совет: песок хорошо просейте, щебень - промойте, чтобы на нем не было грязи. Применяйте только свежий цемент, от этого зависит прочность beton.

  1. Sušu smešu temeljito ismešati u mešalicu betona, a zatim dodati vodu. Kvalitet betona zavisi od toga kako je rešenje mešano. Ako nema betonskog miksera, temeljito isperite rastvor lopatom.
  2. Prilikom betovanja betona u kalupe, potrebno je malo podići ojačanje iznad horizontalnog štita, tako da ne pazi i potpuno potopljeno u rastvor. Da biste to uradili, uzmite komade slomljenih cigli, otprilike 200 mm debljine i postavite ih pod armaturnu mrežu.
  3. Zatim prelijte beton u formu. Nakon što se dobro stvrdne, rastavite oplatu i nastavite da postavite zid iznad oblika.
Betoniranje

Opciono, četvrtina se može ugraditi u prozore, izgleda vrlo praktično i lepo. Takva particija će moći da sakrije prazninu pomoću ugradbene pene, kao i da zaštiti vaš dom od hladnog vazduha i guranja. Na bočnim stranama i vrhu prozora, kvadrat treba da odgovara veličini od 50 mm, a donji dio, gdje je postavljen prag, je 20 mm.

Betonski proizvodi i četvrtina

Savet: prilikom izrade samoposlužnih džampera od armiranog betona za prozore, potrebno je uraditi sa četvrtinom.

Zaključak

U ovom članku naučili ste kako napraviti armirano-betonske prekrivače svojim rukama, šta je to, i koji materijali i alati su potrebni za ovo. Takođe su dati detaljna uputstva o plasiranju proizvoda io njihovom izboru prema vrsti. Sigurno možemo reći da uz strogo pridržavanje ovih uputstava, možete napraviti gradjevinski element željenog nivoa snage.

Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
