Armirani betonski nosači za dalekovode

Snabdevanje električnom energijom od elektrana za potrošače vrši se preko elektroenergetskih vodova, koji se, po pravilu, zasnivaju na armiranim betonskim nosačima za stolove za prenos električne energije. Bez njih bi bilo nemoguće organizovati prenos električne energije na dalekim razdaljinama. Zatim, bliže pogledamo šta su ove podrške i koje vrste su.

Armirani betonski stubovi

Opšte informacije

Prvobitno su drveni polovi služili kao polovi za prenos snage, koji su brzo pali u loše stanje i nisu imali dovoljno snage. Stoga je odlučeno da ih zamene armiranim betonskim konstrukcijama.

Po prvi put u Sovjetskom Savezu pojavili su se 1933. godine, ali su postali rasprostranjeni tokom pedesetih godina. Od tada, armirana betonska podupirača su postale veliku popularnost kao rezultat jednostavne konstrukcije i dugog veka trajanja. Pored toga, njihova nesporna prednost je niska cena.

Zbog otpornosti na vodu i visoke otpornosti na mraz betona, ovakvi nosači se preporučuju za upotrebu u bilo kom klimatskim uslovima.

Armirani beton sa vibracionim stalkom za prenosne mreže

Vrste nosača i opsega

Do danas proizvodimo armirano betonsku podlogu sledećih tipova:

Prednapregnuti vibracioni stubovi (SV). Koristi se za dalekovode sa naponom od 0,38 do 10 i 35 kW. U njihovoj proizvodnji koriste prednapregnuti beton, koji obezbeđuje visoku čvrstu betonsku strukturu.
Konični nosači (SK) Proizvedeno u skladu sa GOST 22687-85. Ovi nosači se koriste u konstrukciji transformatorskih grupa, reflektora, gromobranskih provodnika i sl. Pored toga, takve police se koriste na električnoj pruzi kao osnova komunikacijske linije.
Stalci centrifugirani Koristi se za visokonaponske vodove. Proizvodnju ovih nosača reguliše GOST 19330-99.

Po tipu dizajna centrifugirani regali su dva tipa:

  • Integral sa promenljivim presekom;
  • Sastoji se od veza različitih odeljaka, dužine 6-7,5 metara.
Stubovi armirani beton START Kao i sva prethodna podrška, koriste se za postavljanje nadzemnih dalekovoda. Oni se takođe koriste kao osvetljenje.
Jednodelna kolona Ova vrsta podrške je naročito česta. Koriste se kao kutije za prenos snage 110-500 kW.

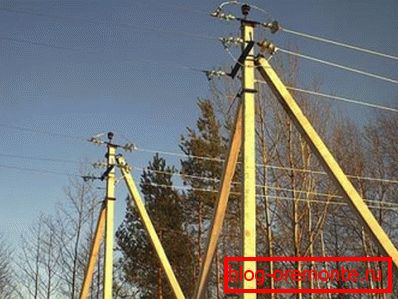

Intermedijerna podrška

Klasifikacija prema svrsi

Po dogovoru, nosači se razlikuju u sledećim tipovima:

  • Intermediate - dizajniran da zadrži težinu kablova i žica. Takve konstrukcije nisu dizajnirane za horizontalna opterećenja. Primijeniti na direktne dijelove dalekovoda.

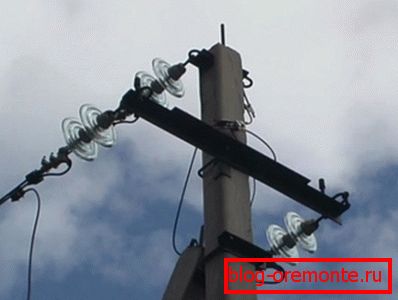

  • Ankernye - koristi se za kompenzaciju razlike u napetosti žica. Instaliran na direktnim odeljcima dalekovoda.
  • Kutak - dizajniran da nadoknađuje napetost žica prilikom okretanja traka. Koristi se na mestima okretanja strujnih vodova. Kod zavoja do 30 stepeni, koriste se srednji uglovi, za uglove iznad 30 °, podupirači za sidrenje.
  • Terminal - dizajniran da nadoknađuje jednostranu napetost kablova i žica na kraju linija.
  • Transpozicija - koriste se za promjenu lokacije kablova i žica na podlogama.
  • Zahtev - dizajniran da organizuje grane električnih vodova.
  • Cross - koristi se na raskrsnici dva dalekovoda.
Završni štand

Karakteristike armiranobetonskih stubova

Svi polovi za prenos električne energije su izrađeni od ekološki prihvatljivih materijala visokog kvaliteta koji odgovaraju određenim državnim standardima. Pored toga, moraju se podvrgnuti striktnoj kontroli kvaliteta na više nivoa.

Zahvaljujući specijalnom antikorozivnom betonu, proizvodi imaju odličan vijek trajanja. Takođe treba napomenuti da inženjeri stalno unapređuju dizajn nosača, kao i korišćenje novih legura za njihovu proizvodnju. Kao rezultat toga, snaga i pouzdanost nosača se konstantno povećava.

U zavisnosti od aplikacije, stalci iz kojih su napravljeni mogu se razlikovati. Na primer, ako je proizvod namijenjen za lokaciju gdje su ozbiljne mraze u zimu, onda se betonu dodaje posebna prirodna komponenta koja sprečava pucanje izloženosti na niskim temperaturama. Za uređenje dalekovoda u područjima sa visokom seizmičkom aktivnošću koriste se nosači sa povećanom debljinom zida.

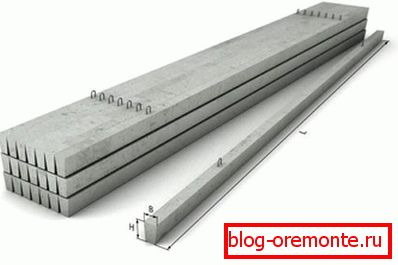

Stubovi osvetljenja

Obratite pažnju! Troškovi nosača zavise ne samo od materijala koji su korišćeni za njihovu proizvodnju, već i od konfiguracije. Na primjer, armirani betonski nosač CB 110-5 sa prisustvom nosača i drugih pričvrsnika imaće povećane troškove.

Ako podloge treba da preuzmu veliki teret, u slučajevima gde je rastojanje između nosača oko 300 metara, koriste se prostorne nosače. Njihovi elementi se proizvode centrifugiranjem.

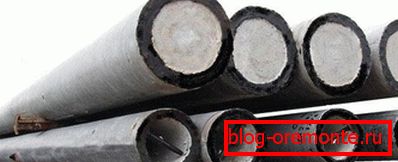

Na fotografiji - centrifugirane police

Merit

Zbog svojstava nosača, mogu se koristiti iu nepovoljnim uslovima u okruženju, uključujući:

  • U čvrstom, tečnom i gasovitom neagresivnom i agresivnom okruženju. Ova svojina je zbog činjenice da proizvodi imaju dobru otpornost na koroziju.
  • Sa prosječnom temperaturom do -55 stepeni Celzijusa.
  • Uz seizmičnost do 7 bodova.
  • U područjima koja karakterišu snažni vjetra vjetra.

Uopšteno gledano, može se reći da obim primene podrške nije ograničen na karakteristike terena i uslove okoline.

Što se tiče njihovih drugih prednosti, mogu se naglasiti sljedeće tačke:

  • Relativna jeftinost;
  • Visok nivo tipizacije i ujedinjenja;
  • Prisustvo moćne proizvodne baze u zemlji;
  • Dug vek trajanja, što je 40-60 godina.

Nedostaci

Naravno, pored prednosti, postoje i neke mane:

  • Armirani betonski stubovi выдерживают максимальные нагрузки в несколько раза меньшие, чем металлические.
  • Za izgradnju linija neophodno je koristiti dvostruko više nosača.
  • Zahteva dodatne troškove isporuke.
  • Učitavanje zahtijeva korištenje posebne opreme, jer čak i tim radnika sa vlastitim rukama to ne može učiniti.
Šema - armirani betonski nosač CB110 - 5

Označavanje tumačenja

Označavanje podržava, jer nije teško pogoditi, sadrži neke informacije o proizvodu.

Dešifrira se na sledeći način:

  • Prva slova ukazuju na vrstu podrške;
  • Brojevi - označite dužinu proizvoda u decimetrima;
  • Broj poslije crtice označava obračunski moment savijanja.

Na primjer, armirani betonski nosač CB 95-3:

  • Stalci za vibracije;
  • Dužina proizvoda 96 decimetara;
  • Procijenjeni moment savijanja - 3 ts * m.

Shodno tome, armirani betonski stub CB 95 - 2 ima iste parametre, ali njegov proračunirani savijesni moment iznosi 2 3 tf * m.

Montaža podrške

Mogućnosti instalacije

Kratka uputstva za instalaciju podrške su sledeća:

  • Rad počinje sa polaganjem dijelova nosača duž rute, za naknadnu montažu.
  • Zatim iskopali cilindrične rovove, na mestima ugradnje regala.

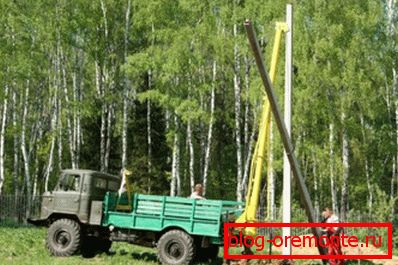

  • Zatim, montirane konstrukcije podignute su sa dizalicom do pozicije dizajna i ugrađene u pripremljene jame. U zemljištima sa neznatnom nosivošću, čvrstoća postrojenja postiže se pričvršćivanjem nosača pomoću prečnika i postavljanjem na posebnim pločama.
  • Onda je jama ispunjena peskom i šljunkom.
  • Za ugradnju nosača postavite sidrene pločice na rastojanju konstrukcije od nosača.

Obratite pažnju! Tokom rada sa betonskim pločama moguća je njihova mehanička obrada. U ovom slučaju, dijamantski alati se koriste kao najefikasniji. Na primer, dijamantsko bušenje rupa u betonu može biti potrebno za montažu sidara ili sečenje armiranog betona sa dijamantskim krugovima.

Zaključak

Armirani betonski nosači se koriste u izgradnji dalekovoda svih naponskih nivoa. Zbog svojih prednosti, više od polovine dalekovoda u našoj zemlji izgrađeno je s njihovom upotrebom.

Štaviše, razvojem tehnologije, strukture i materijali podrške se stalno poboljšavaju, tako da vremenom ne izgubi relevantnost. Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
