Armirani betonski paneli za zidove - potpuni pregled tipova

Zidni vanjski beton i armirano-betonski paneli se široko koriste u izgradnji kuća, kao i industrijskih i javnih objekata. Njihov izgled, pre više od 50 godina, bio je pravi iskorak u izgradnji i omogućio je nekoliko puta skratiti izgradnju zgrada.

Armirani betonski paneli značajno ubrzavaju tempo gradnje.

Vrste armirano-betonskih panela

Struktura dvoslojne ploče.

Ojačani beton je monolit čelične armature i betona. Interakcija ovih materijala je veoma efikasna. Betonski kamen pouzdano se bavi metalom, dobro ga štiti od rđanja. Ove komponente se međusobno dopunjuju u otpornosti na različite opterećenja.

Dobijene strukture imaju značajnu snagu, a samo visokotehnološka alatka može pomoći u njihovoj obradi. Nedavno je dijamantsko bušenje rupa u betonu postalo popularno.

Obratite pažnju! Obim betonskih proizvoda uglavnom zauzima jeftina sirovina - šljunak, drobljeni kamen, pesak. Stoga je njihova cena relativno mala.

Koje ih postoje

Super težak panel.

Proizvodi armiranog betona podeljeni su na:

  • zategnuti pre-proizvodi;
  • analogi ojačani uobičajenom metodom.

Gustinom (specifičnom gravitacijom) i betonom:

  • super teški betonski paneli, njihova gustina je od 2,5 t / m?;
  • teški analogi, sa gustinom od 1,8 / 2,5 t / m?;
  • pluća, njihova specifična težina je do 1,8 t / m?;
  • ultralahanski proizvodi, njihova gustina je 0,7 t / m?.

Po svojoj strukturi, armirani betonski zidni paneli se dele na:

  • monolitni;
  • šuplje;
  • proizvedeni iz jednog tipa rešenja;
  • iz različitih vrsta smeše.

ZHBI može da cilja:

  • za stambene i javne zgrade;
  • za proizvodne objekte;
  • za inženjerske strukture.

Metode proizvodnje

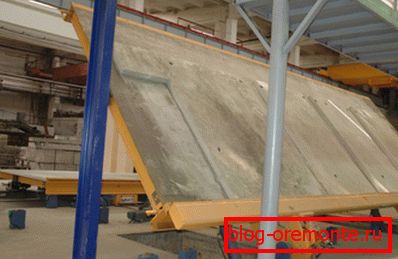

Metoda proizvodnje plakata.

Proizvodnja panela vrši se u fabrikama betonskih proizvoda različitim metodama.

  1. Tehnologija štampe je dizajnirana za proizvodnju velikih proizvoda.. Rešenje se sipa u fiksne forme. Specijalne jedinice: betonski rukovodioci i vibratori, zauzvrat približavaju štandovima i proizvode tehnološke korake.
  2. Metoda kasete je modifikacija prethodnog metoda.. Paneli se izrađuju u fiksnim kasetama, koji se sastoje od nekoliko čeličnih pregrada. Okvir je izrađen od armature, a onda je ispunjen betonom. Toplotna obrada se vrši u kontaktu, preko zidova kaseta.

Nakon zagrevanja, zidovi oblika se uklanjaju, a paneli uklanjaju krovni kran. Ovom metodom proizvodi se ravnih proizvoda: zidne konstrukcije i analogi za podove.

Metoda flow aggregate.
  1. Kada se protok modularne forme proizvoda za proizvode pomeraju duž lanca od jednog mehanizma do drugog. Vlažna i toplotna obrada se vrši kontinuirano.
  2. U slučaju vibro valjanja, ceo proizvodni ciklus se odvija na jednoj instalaciji principa protoka rada. (vibraciona valjka). To je transporter koji se sastoji od gumiranog čelika.

Njegova traka se kreće na tehnološkim postovima. Na njima se pojavljuje: ugradnja ramove armatura, betoniranje, njeno kompaktiranje vibracijom i toplotnom obradom. Uputstvo preporučuje na takav način da proizvodi ploče od pregrada i plafona, kao i spoljne zidne ploče od lakog betona.

Tehnički zahtevi

Državni standardi postavljaju najstrožije zahteve na zidnim pločicama.

  1. Tačnost standardnih veličina, a takođe i geometrijska forma.
  2. Optimalan dizajn jedinjenja i čvorova.
  3. Tačna lokacija hipoteke.
  4. Usklađenost standardne veličine i težine betonske robe sa mogućnostima transporta i utovarnih vozila.

Obratite pažnju! Kuća armirano betonskih panela treba da bude konstruisana od proizvoda čije su dimenzije u granicama odstupanja i tolerancija. Određuje ih GOST br. 130 / 15.4 / 84.

  1. Veličina hipoteke u njima mora biti u skladu sa standardnim vrijednostima, greška ne bi trebalo da prelazi 0,5 cm.
  2. Dozvoljeno aksijalno pomeranje hipoteke nije više od 1 cm.
  3. Ovi elementi trebaju biti ispucani pločom panela ili iznad njega - ne više od 0,3 cm.

Više o zidnim pločama

Velike zidne ploče su dizajnirane da ubrzaju tempo izgradnje. Na primer, kuću armirano-betonskih panela može se izgraditi za samo 2 sedmice.

Dostoinstva ŽBI

Popularnost armirano betonskih panela u masovnoj konstrukciji, pored visokih stopa rada, objašnjavaju i druge prednosti:

  • visoka čvrstoća;
  • dobra nosivost;
  • prihvatljiv nivo toplotne izolacije;
  • 100% otporan na vatru;
  • otpornost na ekstremne temperature;
  • izdržljivost rada.

Vrste konstrukcije panela

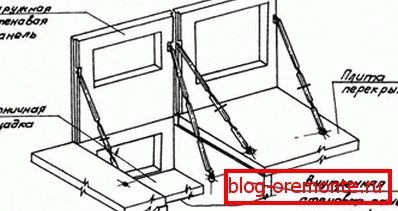

Frameless tip konstrukcije panela.

Konstrukcija panela može biti okvir i bez framelessa.

To zavisi od toga koji se zidni ploče koriste: ograđivanje i nošenje, ili samo okruženje.

  1. U zgradama sa bez framelessa, opterećenje podova nosi sam zidni paneli.
  2. U analognim frejmovima, funkcije nosioca se izvode po okvirima. Zidne ploče se koriste za zoniranje, ogradu, zvuk i toplotnu izolaciju.

Biljke proizvode ploče za spoljašnje i unutrašnje zidove.

  1. Vanjske ploče su strukturisane u tri kategorije: jednoplasti, napravljeni od celularnog ili lakog betona i sastoje se od dva, tri sloja. Posljednji su napravljeni od teških vrsta betona i toplotnog izolatora.
  2. Izvan strukture su prekriveni fasadnim keramičkim pločicama, dekorativnim malterom, bojama otpornim na vremenske uslove itd. Unutrašnja strana ploča je isečena i pripremljena za završnu obradu.
  3. Visina betonskih panela od ojačanih zidova jednaka je visini jednog sprata. Njihova širina proširuje se na 1/2 sobe (300/720 cm), debljina može biti 20/50 cm. Dimenzije armirano-betonskih zidnih panela za pregrade odgovaraju dimenzijama prostorija. Njihova debljina je 3/16 cm.

Klasifikacija zidne ploče

Postoje različite podele panela u kategorije, na osnovu principa koji su u osnovi: tipične karakteristike, svrha, struktura, sastav materijala.

Konstrukcija ploče

Proizvedeni paneli su podeljeni na monolitne i kompozitne analoge.

Zauzvrat, slojeviti proizvodi mogu biti čvrsti ili imati sloj vazduha.

  1. Jednoslojni srodnici su izrađeni od homogenog betona sa niskom toplotnom provodnošću. Debljina njihovog spoljnog dela je 2/4 cm. Unutrašnjost, ploča je ukrašena furnirom.
  2. Dvoslojne ploče imaju čvrstu strukturu. Njihov ležajni sloj je iz armiranog betonskog maltera. Ovo je unutrašnjost panela, koja dodatno igra ulogu parne barijere. Spoljni sloj za zaštitu od toplote je prekriven cementnom peskom malterom.
  3. Armirani betonski sendvič paneli su izrađeni od dve ploče, međusobno povezane sa zavarenim ramom od armature. Između njih postavljena je izolacija.

Nosivost nosivih ploča se deli na:

  • samonosivi proizvodi;
  • analogni proizvodi.
  • šarniri.

Zidne table

Partitioning plates.
  1. Ove velike ploče imaju visinu poda i dužinu do 600 cm, a namenjene su za izgradnju montažnih zgrada.

Obratite pažnju! Za proizvodnju pregradnih ploča treba koristiti sa običnom ili gipsanim betonom visoke čvrstine. Materijal mora imati dobru otpornost na vodu i otpornost na mraz.

  1. Ove ploče su ojačane željeznom žičnom mrežicom ili šipkama termičkog i mehanički otpornog čelika, klase A / III, AT / IIIC. Svi čelični delovi proizvoda moraju biti pokriveni prajmerom protiv korozije.

Jednostruke ploče

Jednodimenzionalna ploča.
  1. Za proizvodnju jednoslojnih zidnih panela koristi se beton, koji ima homogenu strukturu i visok nivo izolacije. Najčešće je lak (ćelijski) materijal.
  2. Spoljašnja strana ploča prekrivena je slojem obloga debljine 2/4 cm kako bi se zaštitili od vremenskih uticaja.
  3. Za unutrašnju završnu obradu koriste se različiti malteri, pločice itd.

Dvoslojni paneli

  1. Dvoslojni tip ploča, po pravilu, ima čvrstu strukturu. Prvi ležajni sloj napravljen je od gustog armiranog betona. Drugi sloj je toplotno izolovan.
  2. Nalazi se spolja i prekriven malterom od cementne peske.
  3. Nosivi sloj se nalazi unutar prostorija i istovremeno služi kao parna barijera.

Troslojni tip proizvoda

Na slici je struktura nekoliko brendova sendvič panela.

Najviše, sada su potražnje armiranog betonskog sendvič panela.

  1. Osnova troslojne ploče je spoljna strana ležišta, unutrašnja ploča je pričvršćena za to armiranjem. Zbog jaz između njih, gubitak toplote u strukturi je smanjen.
  2. Mineralna vuna, fibrolit na bazi cementa, silikat od pene, poliuretan može poslužiti kao toplotni izolator u takvim proizvodima.
  3. Troslojne ploče imaju tipične veličine i razlikuju se u njihovoj debljini. Izaberu ga dizajneri, na osnovu klimatskih uslova područja i termičkih parametara zgrade.
  4. Ova vrsta panela su napravljena od lake ili trajne betonske mase ili teških vrsta betona koji imaju klasu koja nije niža od B-12.5.
  5. Ojačani proizvodi sa zavarenim mrežama ili čeličnim ramovima. Svi metalni delovi ploča su zaštićeni antikorozivnim prajmerima.
  6. Karakteristike troslojnih zidnih ploča određuju norme GOST br. 3110/2005 i GOST br. 13015/2003.
  7. Ako je neophodno obraditi ploče tokom instalacije, armirani beton seče dijamantskim krugovima.

Veličine proizvoda

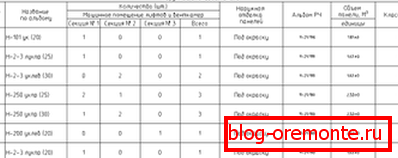

Deo projekta zgrade koji opisuje osobine potrebnih panela.
  1. Glavni kriterijum za izbor zidnih ploča sa svojim rukama je njihova veličina. Treba ih navesti u dizajnu zgrade, uzimajući u obzir njegove šeme dizajna i planove.
  2. Dimenzije i debljina, veličina i broj otvora, tehničke karakteristike panela određuju se na osnovu projekta.
  3. Tipične veličine ploča za stambene zgrade: visina je jednaka jednoj etaži, širina je jednaka jednoj ili dvije prostorije. Vanjski paneli imaju otvore vrata i prozora. Ploče za pregrade su čvrste ili imaju vrata.
  4. Paneli za industrijske objekte imaju dužinu od 6 metara, 9 i 12.

Obratite pažnju! Debljinu zidnih pločica treba izabrati na osnovu klimatskih uslova u vašem području. Takođe su od velikog značaja toplotni kvalitet korištenih građevinskih materijala. Proizvođači proizvode proizvode debljine 20/50 centimetara

Označavanje proizvoda

Znači proizvodi su označeni.

Paneli su označeni slovima i brojevima pomoću crtice.

  1. Prva grupa označava vrstu ploče i njegove dimenzije: dužina, visina (u decimetrima), debljina (u centimetrima).
  2. Sledeći fragment određuje vrstu i vrstu betona: L - svetlost, T - teška, I - ćelijska.
  3. Treći dio izveštava o dodatnom kvalitetu proizvoda.

Na primjer:

  • seizmički otpor je više od 7 bodova - C;
  • otpornost na mraz ispod -40 stepeni - M;
  • propustljivost: naročito niska - Oh, niska - P, normalna - N.
Karakteristike nekih vrsta zidnih panela.

Ova grupa brendova sadrži indikacije dizajnerskih svojstava proizvoda:

  • njihov oblik;
  • end configuration;
  • vrstu i lokaciju otvora, ako ih ima;
  • oblik strobe (ako je prisutan) u okolnostima susednih elemenata;
  • vrstu i lokaciju rebarskih i hipotekarnih mesta;
  • prisustvo ojačavajućih struktura za smanjenje opterećenja, zbog neujednačene deformacije temeljne konstrukcije.

Dajemo primer oznake: PST 598-300-20.

  • PST - troslojni zidni panel;

598 cm - njegova dužina;

300 cm - visina;

20 cm - širina.

Zaključak

Armirani betonski paneli ograda, zidova i plafona su sastavni deo savremene masovne konstrukcije. Korišćenje novih tehnologija, materijala i dizajnerskih rešenja u njihovoj proizvodnji omogućava optimizaciju izgradnje objekata.

Ako se upoznate sa video zapisom u ovom članku, dobićete puno korisnih informacija.
