Armirani betonski podovi - montažne i monolitne

Tokom izgradnje ciglane, kamena, betona i gipsa betonskih zgrada koristeći podove armiranog betona. Ovo je zbog njihove izdržljivosti, čvrstoće, relativne lakoće instalacije, kao i kratkih vremena konstrukcije (ako se koriste prefabrikovani armirani betonski podovi). Zatim, bliže pogledamo koji su njihovi tipovi i kako možete sami da preklapate.

Betonsko preklapanje

Vrste dizajna

Svi postojeći armirani betonski podovi mogu se podijeliti na dva tipa:

  • Montažni;
  • Monolit.

Sada bismo bliže pogledali svaku vrstu konstrukcije.

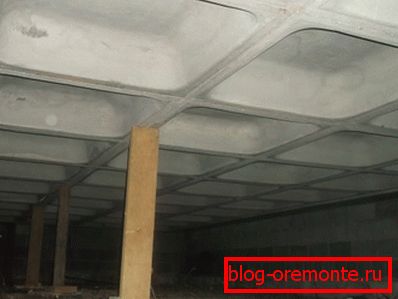

Caisson dizajn

Monolit

Ojačani betonski monolitni podovi, za razliku od montažnih, sipaju se na objektu, direktno na mjestu svoje lokacije.

One su nekoliko vrsta:

  • Rebra - predstavljaju sistem međusobno povezanih monolitnih greda i ploča. Ovi podovi se sastoje od sledećih elemenata:
  • Radnje (glavne grede)
  • Riblji (grede locirane pravougaone do nosača).
  • Caisson - presecaju grede istog odeljka, koji su monolitno povezani sa pločom. Žlebovi između ovih greda nazivaju se kesoni.
  • Neobramno - predstavljaju kontinualne monolitne ploče položene na kolone. Na vrhu ploča nalazi se zgušnjavanje (glavice). Armaturne šipke se nalaze na dnu ploče. Okvir ploče postavljen je na razmaku od nekoliko centimetara od oplate kako bi se ovaj prostor popunila betonom. Takve konstrukcije se koriste samo u slučajevima kada raspon ne prelazi tri metra.

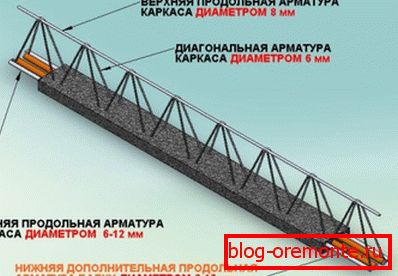

  • Postavljanje betonskog snopa
    • Betonirani betonski pod - koristi se ako je dužina raspona veća od tri metra. U tom slučaju, na zidu se postavlja armirano-betonski grede sa otprilike 150 centimetara. Grede su povezane sa preklapanjem armature. Moram reći da su armirani betonski grede preklapanja u skladu sa GOST 20372-90, ima 16 vrsta. Njihova najveća standardna dužina je 18 metara.
    • Rebra - može se koristiti ako dužina raspona ne prelazi 6 m. Ako je dužina duže, onda se ojačanje vrši sa poprečnim snopom. Ovakav tip konstrukcije se, po pravilu, koristi u slučajevima kada je neophodno dobiti ravno plafon. Udaljenost između greda ne sme biti veća od jednog metra. Prilikom postavljanja takve konstrukcije, elementi za pričvršćivanje su pričvršćeni na armaturnom kavezu, što omogućava da se plafon prekrije pločama. Nedostaci ovog sistema uključuju složenost svog uređaja.

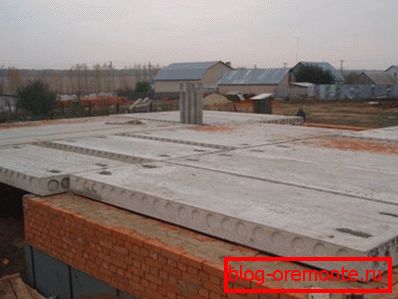

    Prefab

    Montažni

    Armirani betonski prefabrikovani podovi su pleteni i zavareni. Zavareni ram je napravljen od ravne armature, koji je povezan električnim ili gasnim zavarivanjem. Trčite pleteni okvir teže. U ove svrhe koristite posebnu žicu za pletenje debljine ne više od 2 mm.

    Montažni конструкции делятся на следующие группы:

    • Izrađena je od platforme, težine do 0,5 tone.
    • Ploče na armiranim betonskim gredama sa malim punjenjem.
    • Široki elementi poda težine 1,5-2 tona.
    • Konstrukcije velikih panela, koje se sastoje od elemenata napravljenih u veličini jedne prostorije.

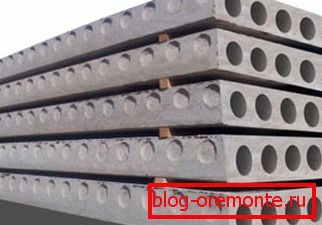

    Šuplje ploče

    Montažne konstrukcije uključuju šuplje jezgro podove od armiranog betona, koje su veoma popularne. To su monolitne armirane betonske ploče, ojačanog ojačavajućeg kaveza.

    Unutar panela su cilindrične praznine koje se kreću duž cele duzine ploča. Oni mogu značajno smanjiti težinu proizvoda, kao i povećati otpornost na deformaciju ploča na prelomu. Takvi paneli su različitih dužina i širina.

    Proizvodnja armirano betonskih ploča

    Sada ćemo razmotriti kako izvršiti bešavne preklapanja. Moram reći da armirani betonski grede veoma retko rade svojim rukama.

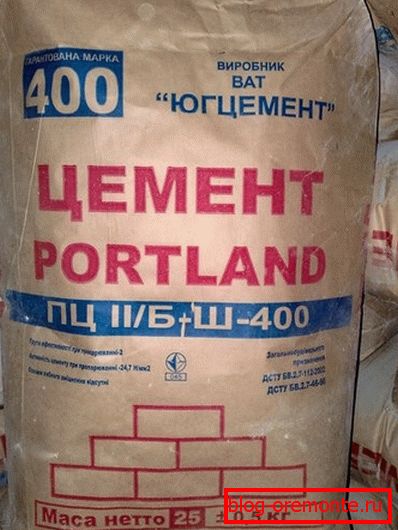

    Cement M400

    Materijali i alati

    Dakle, za izgradnju objekta potrebno je pripremiti sledeće materijale i opremu:

    • Čelična armatura;
    • Brand cement nije niži od M400;
    • Pesak;
    • Šljunak ili šljunak;
    • Aparat za zavarivanje;
    • Ploče, drvo;
    • Mikser betona;
    • Razni električni alati.
    Postavljanje betonske ploče

    Prerađivačka oplata i okvir

    Pre svega, potrebno je uraditi sopstvenu oplatu. Za dno ploče možete koristiti šperploče od debljine najmanje 2 cm, ojačane šipkama ili pločama debljine 4-5 cm.

    Obične ploče od 2-3 cm će odgovarati bočnim zidovima, naravno, možete koristiti i šperploca, ali njegova cijena je veća.

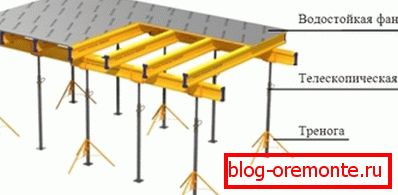

    Obloge

    Oplata je sastavljena u sledećem redosledu:

    • Prvo, postavljeni su donji štitovi. Za njihovu instalaciju koristite nosače i unakrsne grede.
    • Zatim instalirajte bočni zid.
    • Unutrašnji deo oplate je prekriven krovnim slojem. U ove svrhe možete koristiti i plastičnu foliju.
    • Sledeći korak je izgradnja okvira, koji treba postaviti na udaljenosti od 2-3 cm od dna oplate. Da biste to uradili, možete koristiti posebne linere ili koristiti šipke. Prečnik armature treba da bude najmanje 10-12 mm, a mrežna veličina mreže treba da bude 150x150 ili 200x200 mm. Debljina rama se izračunava na način da je zaštitni sloj rastvora najmanje 2 cm ispod i iznad. Ie njegova debljina mora biti 4 cm tanja od debljine ploče.

    Savjet! Prilikom izvođenja rama, ne preporučuje se priključenje armature duž dužine, jer će to uticati na njegovu snagu.

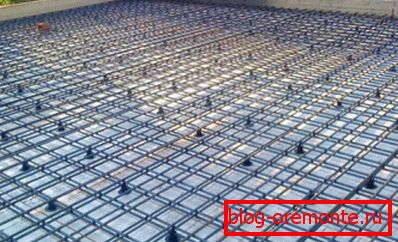

    Metalni okvir

    Popunite

    Za popunjavanje ploče rešenje treba izvesti u sledećem proporciju:

    • Jedan komad cementa M400;
    • Dva komada pijeska;
    • Četiri dijela šljunka ili drobljenog kamena za beton prečnika ne više od 20 mm;
    • Voda do željene konzistencije.

    Popunjavajte se bez prekida, počevši od jednog ugla i završiti sa suprotnim. Kada se to uradi, rešenje za tampanje dubokog vibratora.

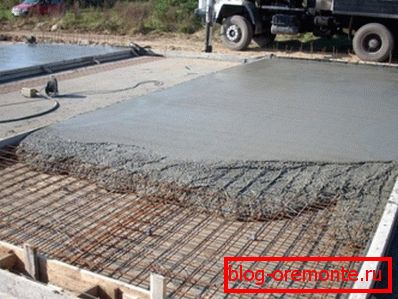

    Na fotografiji - livenje oplate

    Nakon zalivanja, beton je zaštićen od brzog sušenja. Da bi to učinili, pokriven je mokrim smecanjem i piljevinom. Prvih 8-10 dana povremeno vlazi površinu.

    Posle 2-3 nedelje, nakon što je rastvor dostigao oko 80 posto svoje čvrstoće, oplata se uklanja iz betona. Međutim, moguće je upravljati pločama tek nakon 28 dana.

    Savjet! Nakon što se ploča obradi, možda će biti potrebno mašinsko obrađivanje. Najefikasniji način izvršavanja procedura pomoću dijamantskog alata. Konkretno, armirani beton se može iseći dijamantskim krugovima, brušenjem dijamantnim čašama ili dijamantskim bušenjem rupa u betonu.

    Mora se reći da u nekim slučajevima može biti neophodno da se ploča ne izgori iz nule, već da se popravi armirani betonski podovi. Sastoji se od jačanja konstrukcije sa dodatnim elementima u obliku ploča, greda, školjki itd. Postupak je prilično komplikovan, tako da stručnjaci moraju da se suoče sa tim.

    Zaključak

    Kao što smo saznali, postoje mnogi tipovi betonskih podova, koji su dizajnirani za različite slučajeve. Prema tome, u svakom pojedinačnom slučaju potrebno je izabrati pravu vrstu izgradnje. U privatnoj gradnji, možete napraviti armirano betonske podove svojim rukama, prema gore navedenoj tehnologiji.

    Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
