Armirani betonski stubovi za uređenje struktura rama

Ogroman broj ljudi pri pominjanju takve reči kao "kolona" odmah se sjeća antičkih, dekorativnih spomenika arhitekture i zgrada sa širokim uklesanim stubovima koji podržavaju plafon. Ali, pored takvih arhitektonskih objekata koji vrše dekorativnu funkciju, postoje armirani betonski stubovi industrijskih objekata koji obavljaju funkciju podrške za održavanje okvira zgrade.

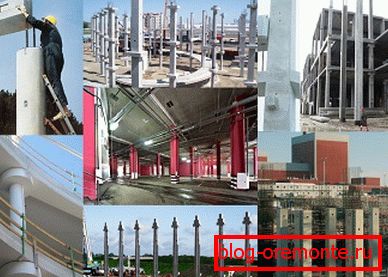

Betonski proizvodi podržavaju industrijsku konstrukciju

Dizajn funkcije

Stubovi iz armiranog betonskog maltera preuređuju vertikalne proizvode sa relativno malim dimenzijama oblika poprečnog preseka, u poređenju sa njihovom visinom ili dužinom.

Takvi građevinski elementi uglavnom se koriste za kreiranje okvira ojačanog ili okvira, a takođe se koriste i za nosive nosače za ostale građevinske elemente:

  • Grede;
  • Rigel;
  • Trči.

Osnovna svojstva i karakteristike

Stubovi betonske robe su proizvodi koji poseduju sledeći skup svojstava:

  • Velika otpornost na agresivne uticaje na životnu sredinu;
  • Potpuna usklađenost sa navedenom sposobnošću prenosa;
  • Otpornost na različite seizmičke efekte;
  • Otpornost na vlagu;
  • Otpornost na smrzavanje.

Uputstvo za izbor određenog dizajna daje referentnu tačku za usklađenost sa sledećim parametrima:

  1. Podaci dobijeni kao rezultat genealoških istraživanja;
  2. Vremenski uslovi i klimatska zona u kojoj će podrška biti vođena;
  3. Visina zgrade u izgradnji ili visine;
  4. Funkcionalna svrha zgrade, u čiju konstrukciju su uključeni kolone.

Glavna i najvažnija tehnička karakteristika nosača betonskih ležajeva je upravo nosivost. Što je veći učinak ovog parametra, niža je kolona koja se nalazi u zgradi. Proizvodi sa najvećom nosivošću mogu se koristiti u izgradnji donjih podova ili podruma.

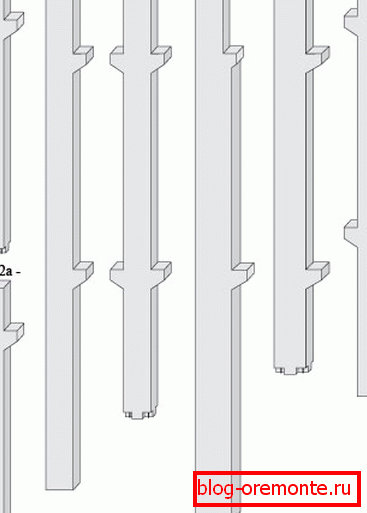

Opseg formi

Kod zgrada višestepene zgrade, obično se koriste kolone, čija konstrukcija je opremljena sa nekoliko konzolnih protruma pruženih na visini od 2,5 i 3 metra. Oznake ove vrste označavaju kraj poda, jer je upravo na njima postavljene plafonske grede za uređivanje sledećeg nivoa. Tako se formira okvir visokih zgrada.

Kolone, koje se koriste za postavljanje zgrada na jednom spratu, su veće i ne predviđaju projekcije. Takva podupirača mogu se koristiti za izgradnju industrijskih ili poljoprivrednih prostorija.

Regulatorna dokumentacija

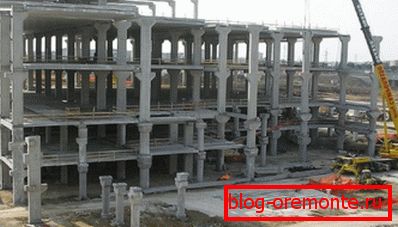

Proces izgradnje

Za betonske proizvode ovog tipa tretirani su visokim stepenom odgovornosti i izvode najstrožije zahteve. Elementi ovog tipa proizvedeni su u potpunoj saglasnosti sa standardizovanom dokumentacijom. Oni proizvode veliki broj različitih testova i testova za snagu, pouzdanost, rigidnost i sposobnost da se odupre pucanju.

Svi osnovni zahtjevi i standardi za podršku betonskih proizvoda sadržani su u sljedećim dokumentima:

  • GOST 25628 iz 1990. reguliše parametre kolona za izgradnju jednokatnih zgrada;
  • GOST 18979 od 1990. godine reguliše parametre kolona za izgradnju višestepenih zgrada;

Obratite pažnju! U ovim državnim standardima, stubovi-kolone su dodeljene takvom oznakom "SK.40.2.5-1". Ova oznaka ukazuje da je dužina takvih elemenata 0,4 m, a njihova širina je 0,2 m.

  • Serija AI 04-1 reguliše parametre proizvoda kako bi kreirala okvir veze;
  • Serija 1.423.1-3 / 88 specificira parametre kolona, ​​koji su osnova za izgradnju jednokatnih prostorija za industrijsku upotrebu;
  • Serija 1.823.1-2 specificira karakteristike proizvoda za izgradnju objekata u poljoprivredne svrhe.

Cijena takvih proizvoda spada u kategoriju dovoljno visokih i stoga je važno pratiti da je potrošeni novac opravdan. Parametri izdržljivosti i jačine kolona od armiranog betona nemaju analogije među čitavim asortimanom betonskih proizvoda. Te karakteristike čine da kolone postanu one proizvode oko kojih se zgrada gradi.

Od čega su stubovi?

Oklopni proizvod

Izborom materijala za izradu takvih pratećih struktura se s velikom pažnjom uklapa, jer zavisi od njega glavne indikacije gotovog proizvoda. Moderni elementi su napravljeni korišćenjem rešenja brenda od M300 do M600 sa ojačanim ramom, izvedenim pomoću krutih šipki i žice. Ojačanje od čelika može biti napeto ili bez naprezanja.

To je čelično otvrdnjavanje koje će koloni omogućiti potreban nivo čvrstoće, izdržljivosti i mogućnosti podnošenja ogromnih opterećenja od podnih ploča.

Postavljanje armirano-betonskih kolona sopstvenim rukama vrši se u specijalizovanim naočarima ili u monolitnim temama. Stubovi su proizvodi koji su takođe napravljeni od armiranog betona. Takvi elementi imaju jednostavno ogranićenu sigurnost, koja im omogućava da bezbedno drže proizvode ovog tipa, izuzimajući pokret i nagib.

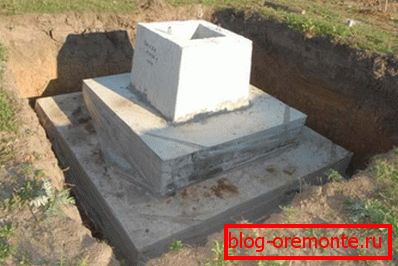

Na fotografiji - temelj za instalaciju

Klasifikacija proizvoda

Postoji nekoliko vrsta klasifikacija takvih betonskih konstrukcija za različite karakteristike i karakteristike završenog elementa.

Vrsta

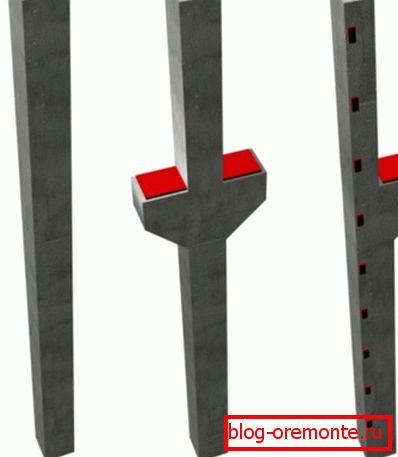

Glavne vrste

Pojava takvih struktura podeljena su na dvije glavne grupe:

  1. Sa konzolama - za izgradnju zgrada podignute uz pomoć mostnih dizalica:
  • Pravougaone - za zgrade visine 9,6m;
  • Dvodelni - za zgrade visine veće od 9,6 m;

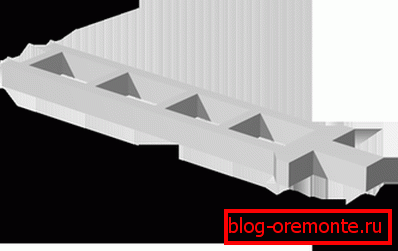

Dvodelni proizvod

Obratite pažnju! Proizvod ovog tipa sastoji se od dela iznad krana, na kojem se preklapaju, a dijelovi krana koji služe kao nosač grede i preuzima opterećenje od preklapanja.

  1. Nekontrolisani - za izgradnju objekata koji su napravljeni bez upotrebe mostnih dizalica.

Ujednačene dimenzije armirano-betonskih stubova sa konzolama takođe su podeljene u zavisnosti od vrste preseka:

  • Sa pravougaonom sekcijom - 400/400, 400/600, 400/800, 500/500, 500/600, 500/800 (mm);
  • Sa dvodelnim poprečnim presekom - 400/1000, 500/1000, 500/1300, 500/1400, 500/1550, 600/1400, 600/1900, 600/2400 (mm).

Po odjeljku

Prema vrsti preseka strukture može biti:

  • Okrugli;
  • Pravougaone;
  • Square.

Proizvodnom tehnologijom

Prema načinu na koji je napravljen, struktura podrške može biti:

  • Monolit. Proizvodnja se vrši direktno na gradilištu betoniranjem betonskog rastvora u oplatu, koji je unapred postavljen armirani okvir;

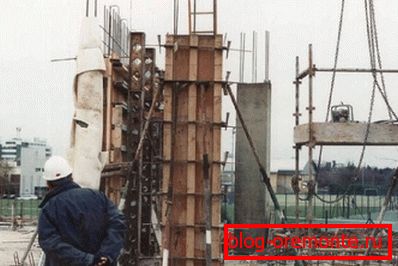

Livenje monolitnih proizvoda na gradilištu
  • Nacionalni tim. Podupirači ove vrste su u potpunosti proizvedeni u industrijskim uslovima kod proizvođača. Prevoz takvih proizvoda na gradilište vrši se korišćenjem specijalizovane opreme.

Po položaju

U zavisnosti od položaja kolone u stvorenom armiranobetonskoj konstrukciji objekta u izgradnji, proizvodi se dele na:

  • Srednji stupci;
  • Kolone iz poslednjeg reda;
  • Prednji proizvodi.

Elementi fasade imaju uvećanu konzolu, koja pruža mogućnost podupiranja fasadnih premaza na njemu. Rupa u ovoj konzoli namenjena su za komunikaciju.

Postoje i fasadni proizvodi sa dugim konzolama za uređenje balkona i loggiasa.

Neke od karakteristika obračuna

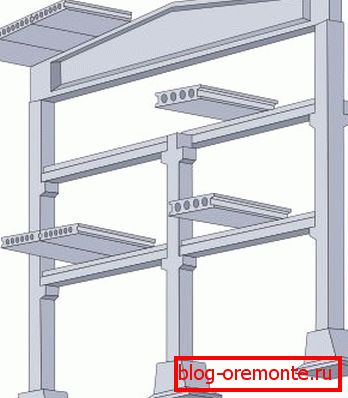

Skica konstrukcije rama

Parametri kao što su dužina, raspoloživost ugrađenih elemenata, presek i nosivost kolone su određeni metodom obračuna u fazi projektovanja. U velikom broju slučajeva koristi se precizno montažni betonski proizvodi koji imaju dugačak, jednak dviju spratova izgrađene konstrukcije.

Profesionalci preporučuju korišćenje betonskih rješenja brenda od B-15 do B-25. Pa, za proizvode koji se koriste u izgradnji prvih spratova primenjuju se rešenja od B-25 do B-30, ali ne više.

Prva stvar koju treba utvrditi pomoću izračunavanja je površina poprečnog preseka betonskog proizvoda, što će omogućiti očuvanje uniformnosti kompresije. Ova vrijednost određuje sljedeća formula:

A = F / Rb, gde:

  • A je segmentna površina proizvoda;
  • F - sila pritiska;
  • Rb je snaga betonskog rastvora u kompresiji.

Primer izračunavanja armirano betonskih kolona:

F = 50 tona. Betonska marka B15 ima jačinu čvrstoće od 200 kgf / cm2.

A = 50000/200 = 250 cm2

Stranice kvadrata će biti jednake:

A = v250 = 16 cm.

Nakon što je poznato područje poprečnog preseka, sledi proračun, uzimajući u obzir koeficijente koji označavaju radne uslove, tačnost montiranja i druge uslove koji mogu povećati dimenzije poprečnog preseka. Takođe treba uzeti u obzir ekscentričnu kompresiju uzimajući u obzir slučajni ekscentričnost i fleksibilnost stvorene strukture, koja se povećava srazmerno visini proizvoda.

Ovi proračuni mogu biti tako opsežni i složeni da njihova proizvodnja često dovodi u vezu sa velikom vjerovatnoćom grešaka. A s trenutnim mogućnostima savremenog računarstva jednostavno je jednostavno ručno izvesti takve proračune. Pa, ako odredite površinu poprečnog preseka kolone je neophodno u uslovima na terenu, onda ćete se, naravno, morati računati ručno.

U svakom slučaju, obračun mora uzeti u obzir ne samo sopstvenu snagu kolone, već i mogućnost njegove interakcije sa temeljima i strukturom poda. Prema tome, izračunati prečnik se mora povećati bar iz konstruktivnog izgleda armature konstrukcije.

Šta treba razmotriti pre kupovine

Šema za skladištenje i transport

Pre nego što kupite kolone za izgradnju zgrade ili prostorija industrijskog ili poljoprivrednog tipa, trebalo bi da pronađete proizvođača koji može kupiti proizvode dobre kvalitete po razumnoj cijeni.

Da bi se naručila i nabavila potporna armirano-betonska konstrukcija, potrebno je obezbediti sledeće podatke:

  • Skup radnih crteža za koje je dizajnirana potrebna kolona;
  • Procenjena visina i visina;
  • Obrazac;
  • Veličina preseka;
  • Dostupnost ugrađenih dijelova;
  • Lokacija građevinskog zemljišta radi pravilnog izračunavanja troškova transporta gotovog proizvoda.

U zaključku

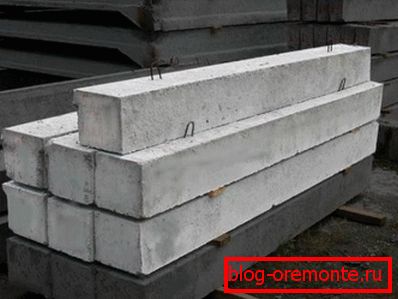

Betonski rekviziti

Kolone - izuzetno važan, izdržljiv i pouzdan proizvod za izgradnju zadataka. Izbor takvih podupirača, trebalo bi da budu usmjereni prema podacima koje GOST navodi na armiranim betonskim stubovima za industrijske zgrade, poljoprivredne, jednosatne i višespratne. Osim ovih regulatornih dokumenata, treba se oslanjati na proračun ekscentrično komprimirane armiranobetonske kolone, koja mora biti prisutna u projektu.

Pa, sklapanje armiranobetonske podloge nije teško, sve dok proizvod ima sve deklarisane karakteristike, jer zavisi od toga jaču i pouzdanost objekta. A video u ovom članku će vam još više govoriti o ovako važnom elementu za konstrukciju kao armirano betonske kolone.
