Armirani betonski temelji: glavni tipovi i tehnologija

Ojačana betonska podloga se često bira kao osnova za izgradnju masivnih i višestepenih zgrada. Ovaj izbor se vrši zahvaljujući maksimalnim parametrima prenosa ove vrste građevinskih elemenata.

Konstrukcija betonskog punila

Zbog toga se baza armiranog betona bavi izgradnjom objekata i objekata od građevinskih materijala visoke gustine, kao što su:

  • Brick;
  • Kamen;
  • Beton.

Vrste armiranog betonskog temelja

Baze za konstrukciju stvorene iz armiranog betona su sledeće vrste:

  1. Ojačana betonska podloga sastoji se od gotovih betonskih blokova koji se stapaju na traku i čvrsto spojeni;
  2. Ojačana betonska monolitna osnova je rastvor sipan u ojačanu oplatu, što je osnova trake ili ploča.

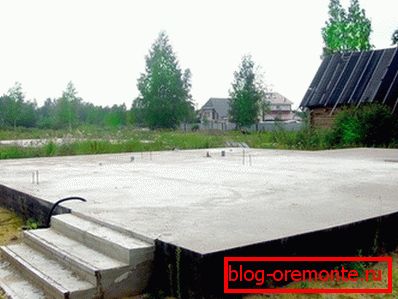

Temelj betonskih traka

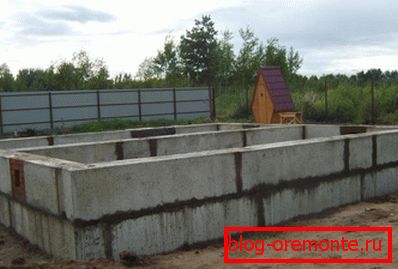

Blok izgradnja

Uređaj ravnih armiranobetonskih ravnih ploča je proces koji zauzima mnogo manje vremena nego izgradnja željenog proizvoda. Međutim, za realizaciju sastava takvog elementa potrebna je pomoć opreme za podizanje, što nije uvijek zgodno.

Težina najlakše komponente je oko 300 kg, a ukupna težina celog proizvoda može biti oko 1500 kg.

Velika težina konstrukcijskih elemenata ukazuje na to da njena cena mora nužno uključiti troškove prevoza. Takođe treba uzeti u obzir da se na jednom putovanju na gradilište može dostaviti više od 10 jedinica ili 20-30 lakših elemenata.

Obratite pažnju! Troškovi transportnih troškova znatno povećavaju ukupni procijenjeni troškovi izgradnje montažne betonske osnove, što je za 20-30% više od cijene monolitnih baznih konstrukcija. Ova činjenica je razlog zbog kojeg se montažni građevinski elementi koriste samo kada stopa proizvodnje proizvodnje ima veću vrijednost od cijene.

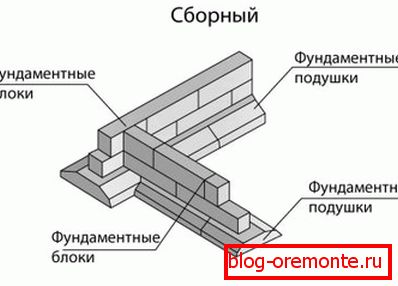

Šema montažnog dizajna

Prednosti i mane monolitnih temelja

Ojačana betonska monolitna osnova или железобетонные фундаментные балки, которые заливаются в армированную опалубку обходятся застройщику гораздо дешевле, чем сборные основания. Сооружение такой конструкции возможно своими руками без помощи грузоподъемного оборудования.

Komponente neophodne za mešanje rešenja:

  • Drobljeni kamen;
  • Pesak;
  • Cement.

Svi ovi materijali mogu se isporučivati ​​na gradilištu samo za nekoliko putovanja kamiona.

Obratite pažnju! Ojačani monolitni pločasti podrum ima mnogo veću čvrstoću od prefabrikovane konstrukcije, koja se sastoji od nekoliko segmenata čija čvrstoća direktno zavisi od otpornosti šavova između blokova.

Još jedna jasna prednost ove vrste konstrukcije je mogućnost izgradnje temelja bilo kog željenog oblika. Može biti klasičan kvadrat, poligon, pa čak i kompleksni oblici koristeći ravne i lučne lice.

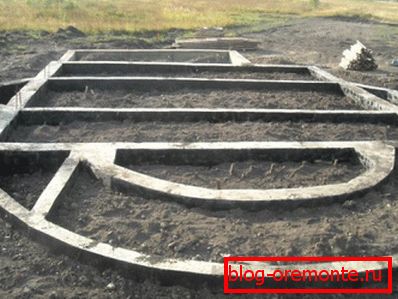

Fotografija je primer monolitne baze složenog oblika.

Vijeće Montažna osnova može takođe imati bilo koji oblik, ali za to će ploče morati da budu podvrgnute takvim mašinskim postupcima kao što su rezanje armiranog betona sa dijamantskim krugovima i rupama za bušenje dijamanta u betonu.

Konkretna tehnologija za izgradnju temelja

Temelji, koji služe kao armirana betonska ploča i temelj tipa punila, su potpuno različite strukture sa individualnim karakteristikama procesa izgradnje.

Izgradnja montažnih objekata

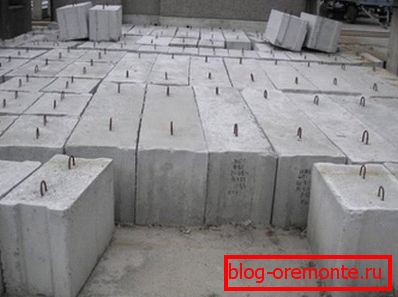

Armirani betonski blokovi

Instrukcije za izgradnju ovakve vrste konstrukcija su sledeće:

  • Gornji sloj tla do dubine od 20-30 cm uklanja se sa građevinskog zemljišta;
  • Uz pomoć prekretnica i konopaca stvara se kontura buduće strukture;
  • Kontura se kopira duž konture širine i dubine jednake dvostrukom debljinom blokova odabranih za konstrukciju;
  • Na dnu iskopa stvorena je dvoslojna platforma, čiji je prvi sloj pesak, a drugi sloj šljunak;

Vijeće Debljina svakog sloja jastuka treba da bude oko 15 cm.

  • Odozgo, drobljeni kamen se sipa slojem betonskog betona debljine 5-10 cm, na kojem će se blokovi ubuduće instalirati;
  • Pre polaganja, potporni zatvori su postavljeni na bočnim stranama građevinskih blokova, čije polje se postavlja na beton;
  • Čepovi su vezani, a vertikalni spojevi konstrukcije su ispunjeni betonom;
  • Montažni sloj prelije se preko prvog reda blokova, na koji je instaliran drugi red;
  • Posle poslednjeg reda blokova, nanosi se armirani estrih.

Izgradnja monolitne podloge

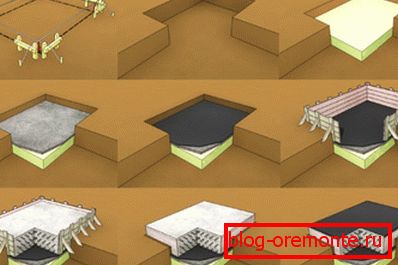

Šema izgradnje monolita

Proces izgradnje monolitne ploče ili trake traje malo više vremena i ovaj proces se sastoji od sledećih koraka:

  1. Objekat se čisti i obeležava jama;
  2. Prema konturi pozadine, kopaju koplje ili rov na dubinu dizajna;

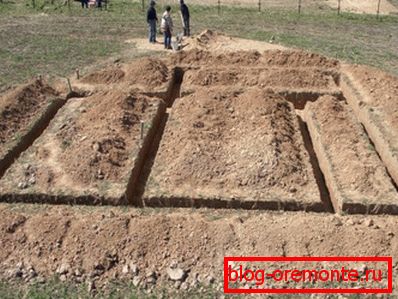

Jame rovove
  1. Na dnu rova ​​stvoren je drenažni podmetač koji je pokriven hidroizolacionim materijalom;
  2. Drvena oplata montirana je na osnovu konture ili su postavljeni blokovi stalnog oplata;
  3. Horizontalna armaturna mreža se montira direktno u oplatu. Vertikalne igle armatura postavljene su u bočne ravni između ćelija gornje i donje horizontalne armaturne mreže;
  4. Zidovi oplate ojačani su šumama. Olušak je umetnut u telo strukture;
  5. Uz padinu beton se uliva u oplatu u slojevima od po 20-25 cm;

Vijeće Da bi se obezbedila čvrstoća konstrukcije, svaki sloj filera mora biti okrenut ili urezan.

  1. Nakon što se betonski rastvor očvršćava, uklonljivi elementi oplate se mogu ukloniti, a rezultujuća struktura je vodootporna i izolovana. Osnova stvorena od fiksnih elemenata ne trebaju ove procedure.

U zaključku

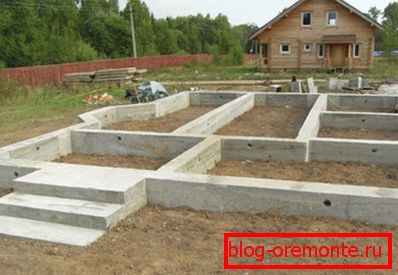

Spremna flaša za zalivanje traka

Izgradnja armirano-betonskih osnova oba tipa je jednostavna. Izbor dizajna zavisi od finansijskih mogućnosti i količine slobodnog vremena.

Bez obzira na koju metodu ćete izabrati, rezultat kvalitetnog rada će biti čvrsta, pouzdana i izdržljiva armirano betonska podloga na kojoj se može izgraditi zgrada sa potrebnim brojem katova.

Video u ovom članku će vam omogućiti da naučite još više suptilnosti i karakteristika konstrukcije armiranobetonskih osnova.
