Betonska trafostanica: vrste i operativne karakteristike

Kompletna transformatorska postrojenja (CTS) dokazali su se u radu na gradilištima. Najčešće se koriste za termičku obradu betona, što značajno ubrzava proces očvršćavanja i set projektne snage, kao i za zagrevanje smrznutog tla. Ovi načini rada ne dozvoljavaju zaustavljanje procesa u uslovima niske temperature okoline i značajno smanjuju vrijeme izgradnje.

Blok podstanice

Ono što je BKTP je skraćenica koja označava bloka potpunu trafostanicu, koja je namenjena za:

• Prihvaćanje energije
• Trenutna konverzija
• Distribucija električne energije.

Ovaj kompleks opreme je zatvorena rasklopnica sa naponom do 35 kV.

Ovakva trafostanica transformatora može se projektovati za napon (kV):

• 10/0,4; 6/0,4; 35/0,4; 0,4/35; 0,69/35.
• 35/10; 10/35; 6/35; 35/6.

Power step-down transformatori - glavna karakteristika opreme.

Može se razlikovati i postići sledeće vrednosti:

• 100, 160, 200, 250,400, 630 kW.
• 1000,1250,1400,1600,2500,4000 i čak 6300 kW.

Blok podstanice с одинаковым успехом эксплуатируют на электросетях с напряжением 6, 10 и З5 кВу различных объектов:

• Industrijski.
• Suburban.
• Urban.
• Privatni domen.
• Vikendice i sela za odmor.
• Proizvodne oblasti.

Za vaše informacije! U kompletnom setu novootkrivenog BKTP-a nalazi se detaljna uputstva za instalaciju ove opreme. U većini slučajeva to dozvoljava, bez privlačenja iznajmljenih radnika na privatne programere s vlastitim rukama da izvrši instalaciju na terenu, ako se radi o maloj verziji.

Cijena blok blokova zavisi od nekoliko komponenti:

• Konfiguracija:

• Broj i snaga transformatora.
• Broj ćelija.
• Šeme.
• Metalne gume.
• Brojevi.
• Gasni izolator (tip prekidača visokog napona).
• Isključivači.
• Sekcije.
• Vakuumski prekidači.
• Grounding
• Broj linija.
• AMR.
• AVR sistemi.

Naravno, u ukupne troškove dobavljača će uključiti i troškove isporuke, ako nabavite opremu po narudžbini.

Oprema za beton

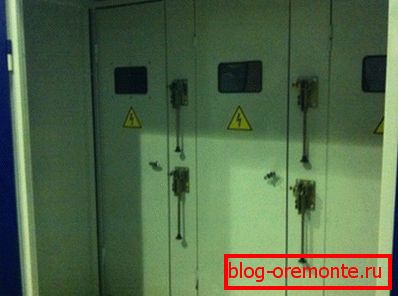

Transformatorske podstanice u betonskom kućištu koriste se za napajanje stambenih i komunalnih, javnih i industrijskih zgrada.

Operativne i tehničke karakteristike blok-stanica

Betonska kućišta za trafostanice su izrađena od visokokvalitetnog teškog betona marke B30 sa debljinom zida od 100 mm.

Ovo obezbeđuje izvrsne performanse trupa:

• Visoka čvrstoća betonske konstrukcije.
• Otpornost na toplotu.
• Otporan na vodu.

Karakteristike koje razlikuju kompletne transformatorske podstanice u konkretnom slučaju su:

• Mala težina i kompaktnost KTP-a.
• Pouzdanost armiranobetonskih blokova, izvedenih korišćenjem najnovijih savremenih tehnologija za stvaranje KTPB-a:

• Vatrootpornost
• Otpor vandala.
• Otporno na vremenske prilike.
• Neophodna izdržljivost.

Vrste betonskih trafostanica

Do danas se koriste dva tipa blok-stanica:

• Jedan-transformator KTPB se instalira za upotrebu sa opterećenjima sa prekidom u napajanju električne struje za dan ili manje, u slučaju trenutne popravke ili zamjene oštećenih komponenti.
• Dvostruke transformatorske podstanice se koriste sa preferencijalnom upotrebom električnih prijemnika prve i druge kategorije. Snaga transformatora u njima je podešena tako da kada je jedan od njih isključen, drugi preuzima neophodno opterećenje.

Napomena! Dvosmjerne trafostanice su hitno potrebne sa neujednačenim rasporedom tereta (dnevnim ili godišnjim), bez obzira na kategoriju električne energije krajnjeg korisnika. U tom slučaju, preporučljivo je podesiti snagu transformatora za jednožilni ili dvosmerni rad sa neujednačenim podizanjem tereta.

Dvostruki transformator KTPB-a je povoljan u tome što tokom perioda rada preduzeća sa malim opterećenjem, neki od transformatora mogu biti isključeni. U ovom slučaju, opterećenje se prenosi preko džampera u betonskom kućištu do sekundarne podstanice napona. Takav ekonomičan način rada opreme osigurava minimiziranje troškova električne opreme

Opis podstanice

Podstanice oba tipa čine betonski blokovi sa električnom opremom koja je ugrađena u njih:

• Razvodni uređaji visokonaponskih razvodnih uređaja - 6 kV ili 10 kV.
• Niskonaponski razvodni uređaji niske naponske sklopke - 0,4 kV.
• Power transformatori TM, TMG, TSZ, TSZN.

Ukupne dimenzije konstrukcije podstanica:

• Podstanica sa jednim transformatorom (BKTP) može imati ukupne dimenzije:

• 4610 * 2510 * 2820 mm.
• 5270 * 2250 * 2205 mm.

• Podstanica sa dva transformatora (2BKTP), odnosno:

• 4610 * 5070 * 2820 mm.
• 5270 * 4500 * 2205 mm.

Za vaše informacije! Moguće je izvršiti BKTP od 3, 4 i više (na zahtjev kupca) blokova koji se nalaze jedni pored drugih i povezani koridorima. Dozvoljeno je pravljenje 2 komora sa bazom uređaja armiranih blokova povećane čvrstoće. Za ovaj (FBK) koristi se temeljni kabl - nosi funkcije fundacije i kablovske sobe sa ugrađenim uljnim prijemnikom. Ili volumetrijska jedinica (ON) - u njoj se nalaze pretvarači, štitnici i komora strujnih transformatora.

Za isporuku kabla na električnu opremu podstanice BKTP postoje otvori na podu. Pregradni odeljak opremljen je rashladnim rešetkama za ventilaciju i kontrolu temperature u prostoriji transformatora.

Pored glavne opreme, modularne trafostanice BKTP-a opremljene su instrumentima za mjerenje i merenje električne energije:

• Aktivni i reaktivni merač energije.
• Ampermetri i strujni transformatori.
• Voltmetar sa prekidačem na ulazu u niskonaponsku prekidaču.
• Štit sopstvenih potreba.
• Ostali dodatni uređaji na zahtev.

Proizvodne kompanije kompletnih transformatorskih postrojenja u betonskoj zgradi sprovedu čitav niz aktivnosti vezanih za projektovanje, proizvodnju, isporuku i nadzor sopstvene opreme.

Zaključak

Nadamo se da nećete imati poteškoća u potrazi za različitim dizajnerskim, proizvodnim i instalacionim organizacijama. Zbog toga, nema potrebe za koordiniranjem njihovih akcija, koje će, kao rezultat agregata, omogućiti donekle smanjivanje troškova projekta i uštede nerva.

Najvažnije je da se obratite pouzdanom partneru koji će garantovati pozitivan rezultat i kvalitet opreme. U prikazanim video zapisima u ovom članku naći ćete dodatne informacije o ovoj temi.
