Betonski koraci: dužina i širina raspona stepenica, ugradnja

Da biste s vlastitim rukama napravili konkretne korake, sama želja, zajedno sa dostupnošću građevinskog materijala, neće biti dovoljna - ovde ćete takođe trebati neka znanja o pravilima kojima su dizajnirane stepenice. Na kraju krajeva, strmina, širina i dužina stepeništa zavise ne samo od praktičnog kretanja, već ponekad i od ljudskog zdravlja - neugodni koraci mogu biti uzrok povrede. Da biste to izbegli, možete se upoznati sa opštim pravilima sigurnosti, tehnikama za postavljanje oplate i metodama za betoniranje, kao i da gledate tematski video u ovom članku kao dodatak.

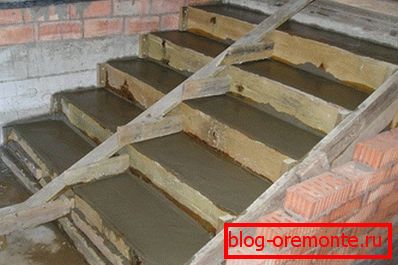

Ugradnja betonskih koraka u suterenu

Zgrada stepeništa

Dužina i širina raspona. Koraci

Mogući nagib za betonski marš
  • Ako želite da sipate betonsko stepenište u vašoj kući da biste stalno koristili svoje ruke, onda bi prema GOST 23120-78 trebalo posmatrati određeni nagib marša, koji može biti od 25? do 45? - ovo je opseg najoptimalnijeg nagiba. Ali, kako vi shvatate, ugao zavisi od dužine odlaska, stoga, ako imate takvu priliku, bolje je napraviti uspon boljoj. Na kraju krajeva, sa nagibom od 40? Veoma je teško da se deca, bolesni i starci kreću i ovakvo stepenište u kući može biti nepremostiva prepreka nekome, pogotovo ako je predugo.
  • Najprikladniji za spust je nagib marša od 33? do 35, to jest, ovde osoba nema nikakvih posebnih poteškoća, u svakom slučaju, oni postaju najmanje. Naravno, ponekad se optimizacija može spriječiti kroz nedostatak slobodnog prostora, ali u takvim slučajevima konstruišu strukture sa okretima od 90? i 180?.

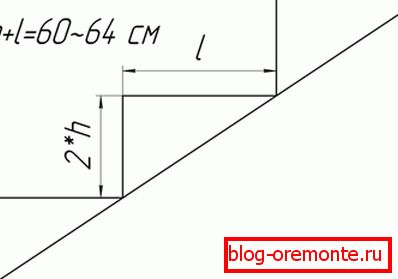

Odnos visine koraka i ugla
  • Есть такой термин, как «удобная лестница» - это означает, что поднимаясь или спускаясь человек будет делать такой же шаг, как и при обычной ходьбе, а средняя его длина составляет от 60 см до 64 см (160-180 см - средний рост). Dakle, morate osigurati da je visina podizača (h), pomnožena sa ukupno 2 sa L gazama, što je moguće bliže ovoj slici - 2h + L? 60-64 cm. Treba imati na umu da približno 70% podnožja odrasle osobe, tako da će njegova širina biti oko 25-30 cm, inače, postupci postavljanja se izračunavaju prema istom principu.

Napomena Prilikom izračunavanja nagiba, trebalo bi da uzmete u obzir da je strožiji marš, to će biti veće podizanje, od koje će se L gazeći pad, ali pokušajte da ne dozvolite da ova vrijednost bude manja od 20 cm.

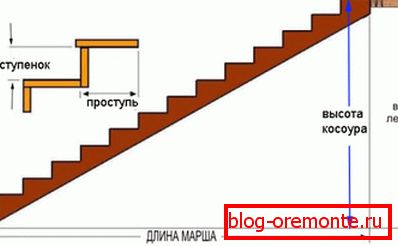

Izračunajte broj koraka i dužinu kosu
  • Da bi odredili veličinu kosu, potreban nam je princip pravog trougla, gde A označava visinu od donjeg poda do gornje tačke kosure; B je dužina marša; C - vrijednost koju tražimo - takve proračune će omogućiti pravilno pravljenje oplate. Za takve proračune ćemo koristiti formulu poznatu iz škole A2+ B2= C2.
  • Zamislite da treba postaviti betonske korake između dva sprata, gdje je rastojanje od donjeg poda do gornjih 285 cm, a ako je tavan debljine 30 cm, rastojanje od donjeg poda do plafona biće 255 cm. Ako uzmemo visinu postolja od 19 cm, onda dobijamo 2.85 / 0.19 = 15 gazećeg sloja, kao što je to u gornjoj figuri, koja se može održati za 26 cm - 2h + L = 2 * 19 + 26 = 64 cm.
  • Sada, kako bismo izgradili oplatu, sećamo se principa pravougaonog trougla i koristimo ga kalkulacije: A2+ B2= C2, ovdje A = 0,26 * 14 = 3,64 m, a B = 2,85 m, što znači 3,642*2,852=13,2496+8,1225=21,3721. Но мы знаем, что 21,3721= C2 i izvučemo iz ove vrijednosti kvadratni koren: v21.3721 = 4.623m - ovako dobijamo neto dužinu kosu, ali za proboje na oplati bolje je uzeti drvicu negdje 4,8-5m - bolje je prekinuti višak kasnije.

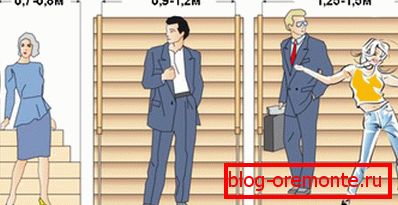

Mart širina
  • Još jedna važna tačka je širina stepenica, a gornja slika pokazuje standardne prihvatljive parametre.. Dakle, minimalna širina je dozvoljena od 70 cm do 80 cm - ovo se najčešće primjenjuje na predmete koji se često posjećuju. Prosečna ili pogodna širina je od 90 cm do 120 cm, ali činjenica da se više od toga već smatra prostranim rasponom i moguće je samo u privatnom sektoru i elitnim zgradama (što je širi kavez, to je veća cijena zgrade).
Broj koraka 11 12 13 14 15 16 17 18 19 20 21 22 23
Visina poda u cm
210 199,9 175 161,5 150 140 131,3 123,6 - - - - - -
240 - 200 134,5 172,4 160 150 141,2 133,5 126,3 120 - - -
270 - - 192,9 180 168,8 158,8 150 142,1 135 128,5 122,7 -
300 - - - - 200 187,5 176,5 168,7 157,9 150 142,5 136,4 130,4
330 - - - - - - 194,1 183,3 173,7 155 157,1 150 143,5

Napomena Za preliminarne (približne) proračune možete koristiti ovu tabelu, gdje je visina koraka navedena u mm. Često je prepreka u određivanju broja koraka što broj nije deljiv. Istim proračunima, možete postaviti drvene stepenice na betonsku podlogu.

Montiranje oplate

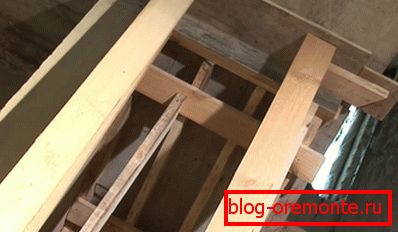

Podržavajući sistem

Прежде чем начать строительство опалубки, сразу хочется обратить внимание на подпорную систему (см. фото вверху), которая будет её удерживать вместе с мокрым бетоном, да ещё и вибрационными нагрузками во время заливки. Вся эта конструкция будет находиться в подвесном состоянии и её просадка в одном месте всего на 1-2 мм может вызвать образование трещин в бетоне, что практически сведёт на нет все ваши труды. Поэтому, в качестве стояков для подпорных элементов следует использовать брёвна, деревянный брус, не заботясь об ограничении их количества, а наоборот, устанавливая крепеж как можно чаще (см.также статью «Железобетонные ступени: нормативные документы и особенности монтажа»).

Za oplatu oplate, najpoželjnije je koristiti laminirana šperploča ili orijentisana ploča (OSB) - debljina jednog i drugog ploča ne sme biti manja od 10-12 mm da bi se prenijela rigidnost.

Budući da ćete morati da prikačite ovaj materijal, na ovom mestu će ostati šav na betonu, ali se to može izbeći - spojevi panela su zapečaćeni akrilnim kiti ili lepkom za pločice. Alternativno, paleta se može sastaviti od rezanih ili žljebanih ploča i pokrivati ​​ga gustim celofanom ili fiberglassom.

Oplatna obloga

Для отбортовки используйте брус 150×50 мм или 200×50 мм, но чтобы поверхность литья получилась более гладкой, а следовательно, более привлекательной, то с внутренней стороны обшиваете её той же фанерой или ОСП, который использовали для поддона. Если заливка будет происходить у стены, то вам, естественно, понадобится только один борт, но если такая лестница будет находится посредине помещения, то отбортовывать конструкцию придётся с двух сторон.

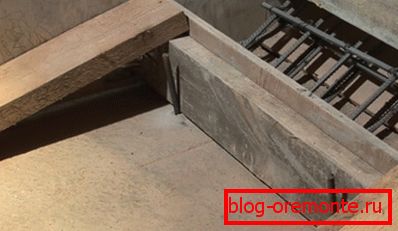

Slika jasno pokazuje kavez ojačanja i donji držač koji istovremeno služi kao strana donje faze

Главным несущим элементом лестницы будет арматурный каркас, для которого следует использовать рифлёный прут сечением не менее 12 мм, а ещё лучше - 14 мм. Из него вяжется две обрешётки с ячейками 200×200 мм или 200×150 мм, только постарайтесь, чтобы все продольные и поперечные прутья были цельными - это придаст дополнительную прочность будущей лестнице.

Dve lajsne su spojene jedna s drugom u ramu pomoću vertikalnih stubova od armature sa frekvencijom od 600 mm kroz tri ćelije (ovo se najbolje može uraditi direktno na paleti).

Каркас должен получится как бы в подвешенном состоянии, поэтому. Вертикальную арматуру для связки нарезайте на 50 мм длиннее, чтобы металлическая конструкция оказалась на своеобразных «ножках» - тогда она полностью будет залита бетоном и принесёт наибольшую пользу.

Ako postoji zid na jednoj strani konstrukcije, onda koristite ovo, a tamo, kada imate bušene rupe u veličini, udarite tamnu poprečnu armaturu. Pletivo proizvodi mekanu žicu za pletenje - mnogo je efikasnije nego električno ili gasno zavarivanje.

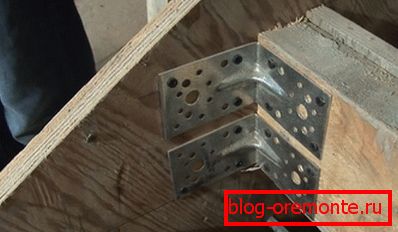

Koristite metalni ugao za pričvršćivanje stepenika.

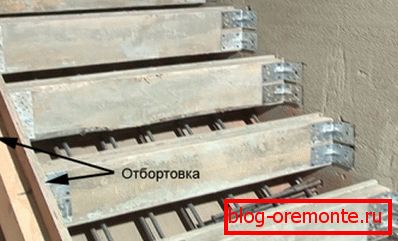

Обратите внимание на снимок вверху, там видно, как сделать бетонные ступеньки, точнее, там показан фрагмент отбортовки опалубки для их заливки, для которой используется тот же брус 200×200 мм или 200×150 мм, а с внутренней стороны ламинированная фанера или ОСП. Вся опалубка должна получиться жёсткой, поэтому для крепления поперечной отбортовки к продольной используются металлические уголки, которые прикручиваются саморезами, что тоже хорошо видно на фотографии. В данном случае очень важно соблюдать высоту и горизонтальный уровень ОСП или фанеры, потому что её верхняя грань будет ориентиром для заливки бетона на ступеньку лестницы.

Nešto ovako može izgledati kao završna oplata

Bez sumnje, na stepenicama koje postavljate, postojaće ograda, stoga vam trebaju baluster i prije nego što sipate beton, najbolje je da zavarite hipoteke do okvira koji će služiti kao osnova. To se može učiniti kako na svakom koraku, tako i nakon jednog koraka - ako to nije učinjeno, onda ćete morati bušiti dijamantske rupe u betonu, što će biti teže.

Preporuka. Na kraju morate sastaviti celu strukturu, instalirati sve podloge koje smo spomenuli na početku titlova i proveriti oplatu za snagu. Ako primetite da postoji povratna sila u bilo kom čvoru ili čitavoj skupštini kao celini, onda se rad ne može započeti - ovaj nedostatak mora biti eliminisan.

Betonski rad

Za cement M400 Za cement M500
Marka / ocena jačine betona Sastojci u kg: C / P / Sch Kapacitet litara na 10 litara cementa Beton u l na 10l cementa Marka betona Sastojci u kg: C / P / Sch Kapacitet litara na 10 litara cementa Beton u l na 10l cementa
100 / B7.5 1/4,6/7 41/61 78 100 / B7.5 1/5,8/8,1 53/71 90
150 / B10 1/3,5/5,7 32/50 64 150 / B10 1/4,5/6,6 40/58 73
200 / B15 /2,6/4,8 25/42 54 200 / B15 1/3,5/5,6 32/49 62
250 / B20 1/2,1/3,9 19/34 43 250 / B20 1/2,6/4,5 24/39 50
300 / B22.5 1/1,9/3,7 17/32 41 300 / B22.5 1/2,4/4,3 22/37 47
400 / V30 1/1,2/2,7 11/24 31 400 / V30 1/1,6/3,2 14/28 36
500 / V40 1/1,1/2,5 10/22 29 500 / V40 1/1,4/2,9 12/25 32

Tabela proporcija sastojaka betona

Sada morate pripremiti rešenje za sipanje, proporcije sastojaka koje vidite u gornjem stolu, ali sećajte se da je popravljanje konkretnih koraka gotovo nemoguće (samo kozmetika), što znači da će vam biti potreban beton koji nije niži od M300 klase B22.5 (što je više moguće).

Može se samostalno pripremati u betonskom mikseru ili čak ručno, gnetiti u bilo koji kontejner, mada, ukoliko je u blizini blizu ZHBI čvorišta, onda možete naručiti gotovo rješenje. Jednostavno je izračunati njegovu količinu - izračunati zapreminu svakog koraka (visina * po dužini * po širini) i umnožiti po njihovom broju plus platformi, ako je uključen u projekat.

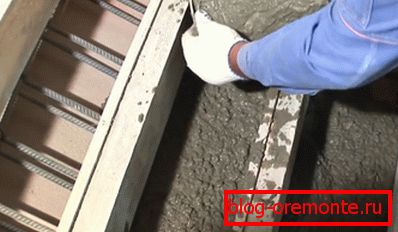

Popunjavanje koraka

Konzistentnost rešenja treba da bude slična cementnoj peskovitoj košuljici, to jest, smeša će biti dovoljno retka, tako da može popuniti čitav prostor oko armaturnog kaveza. Počinjete sipati s dna - ako postoji platforma, onda prvo napravite platformu, a zatim prelijte korake, samo pokušajte da izbegnete vazdušne mehuriće, a prvo možete koristiti sečenje od lopate ili neke štapiće, čvrsto ga.

Uzmite to vrlo ozbiljno - već smo rekli da je remont konkretnih koraka nemoguć, pa praznina u strukturi znači kritički (neupadljivi) defekt.

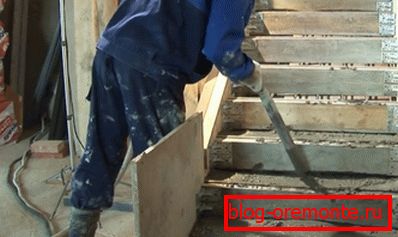

Koristite vibrator

Bez obzira na to što ćete rešiti rešetkom pomoću štapa, biće veoma dobro ako koristite i vibrator za to - tako ćete se osloboditi čak i malih vazdušnih mehurića, i glatko sravniti sa gleterom i gurnite ga gleterom.

Ne zaboravite da ostavite hipoteku na vidiku - ukoliko to propustite, najverovatnije ćete morati bušiti ili smanjiti korake da dođete do rama, ali sečenje armiranog betona sa dijamantskim krugovima dovodi do uništavanja monolita, što je nepoželjno.

Zaključak

Oplata se može ukloniti nakon sedmice, ali početi da rukovodi strukturom ne prije nego nakon 28 dana! Ako se slučajno tokom demontaže oplate formiraju neka vrsta čipsa, onda se restauracija konkretnih koraka vrši sa lepkom za pločice, kao što je Ceresit CM11 (takođe naučite kako napraviti korake za trem s betonom u zemlji sa svojim rukama).
