Betonski pad: ciljevi i metode izgradnje

Zašto postaviti betonski jastuk pod temelj? U kojim slučajevima je njegova upotreba opravdana? Koje brendove betona mogu koristiti? Da li je armiranje potrebno? Pokušajmo pronaći odgovore na ovu listu pitanja.

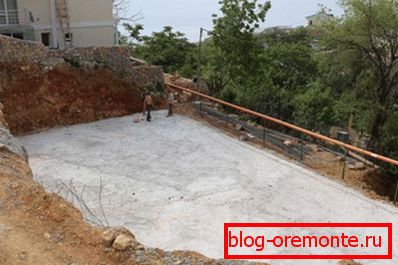

Ne, ovo nije osnova. Sajt je pripremljen samo za njegovu izgradnju.

O terminologiji

Prvo, hajde da odvojimo muve od pelena.

Ono što se obično naziva jastuk nije uvek u skladu sa važećim regulatornim dokumentima.

  • Nivo slabog kvaliteta betona, koji štiti monolitnu osnovu od curenja mlijeka cementa u tlo u fazi nalivanja i od agresivnih efekata tla i podzemnih voda u budućnosti, naziva se betonska priprema.

Osim toga: pripremanje betona je često jedan od donjih slojeva torte betonskog poda duž zemlje. U tom slučaju služi ravnomerno raspoređivanje opterećenja na izolaciji: beton štiti od neujednačenog pritiska odozdo pri različitim gustinama ili neujednačenom skupljanju zemljišta.

  • U stvari, potreban je jastuk za distribuciju pritiska na tlu preko njenog većeg područja i za sprečavanje deformacije predplodne osnove.

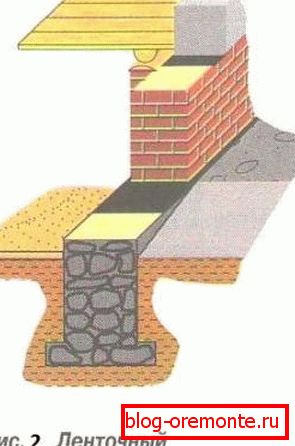

Široka osnova fondacije raspoređuje pritisak na veću površinu tla.

Ciljevi

Ako je situacija sa ciljevima konkretne pripreme sasvim jasna, onda bi se svrha izgradnje jastuka trebalo malo razjasniti. Zapravo, oni su detaljno opisani u tački 2.195 priručnika za projektovanje temelja, što je aneks SNiP-a 2.02.01-83. Prema dokumentu, ne bi trebalo koristiti prefabrikovane temelje pravougaone ploče:

Preporuka Obrazloženje
Na slobodnim peskovima Neujednačena skupljanje tla sa niskom nosivošću može dovesti do deformacije osnove zgrade
O mekim zemljištima Deformacija može biti uzrokovana mjerenjem mraza ili vlažnošću tla kada je vlažno.
Na tlu sa promenljivom kompresibilnošću Sa istim specifičnim opterećenjem, baza će biti neujednačena
U seizmički opasnim područjima sa seizmičnost od 7 ili više tačaka Sa valovitim vibracijama zemlje, širenje seizmičkog talasa u odsustvu krute baze dovelo bi do uništavanja zidova.

A evo jastuka? A evo gde: podloga na betonskom podlogu dovoljne snage imaće sva svojstva monolita.

Posebno je neophodno odrediti situaciju kada je vazdušni jastuk potreban za raspodjelu pritiska na tla sa niskom nosivošću. U ovom slučaju, osnova ne mora nužno biti monolitna: osnovne ploče FL su dizajnirane posebno za obavljanje ove funkcije.

Važna tačka: vertikalni šavovi predplodne osnove (uključujući između FL ploča i FBS blokova) se vrše striktno sa bandažiranjem. Postavljanje dva ili više šavova na istu vertikalu predstavlja direktan put do pojavljivanja pukotina u zidovima.

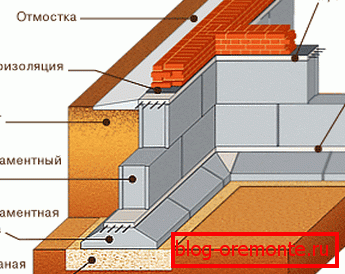

Obratite pažnju na lokaciju šavova.

Строительство

Priprema

Uputstvo za izradu betonske pripreme za temelj ili završnu obradu estriha više nego jednostavno.

  1. Dno jame ili rova ​​je izravnano i potisnuto što je više moguće.
  2. Na tlu umjerene gustoće i zemljotresa vrši se pjeskovita posteljina debljine oko 10 cm.. Pijesak se proliva sa puno vode za maksimalno skupljanje. Na gustim peskovitim i peščanim zemljištima nije potrebna posteljina; na kamenoj zemlji, iz očiglednih razloga, sam jastuk nije potreban.
  3. Nivo vodonepropusnosti se širi preko posteljine (po pravilu, traka gustog polietilena sa preklapanjem od 10 centimetara).
  4. Na hidroizolaciji betonski sloj je postavljen (bez ojačanja) debljine 100 mm. Minimalno dozvoljeno, u skladu sa SP 50-101-2004, beton za čvrstoću - M50. Uobičajeno se koristi M100, a cijena kocke je čak i nešto niža zbog upotrebe grubog agregata agregata (sa jačinom samo M50 rešenja).
Марка M100 допускает использования крупнофракционного заполнителя, произведенного из осадочных пород. Отсюда - минимальная стоимость.

Kada pripremate betonsku mešavinu nezavisno, možete koristiti tablicu proporcija:

Znak snage M400 cement: pesak: drobljeni kamen
M100 1 : 4,6 : 7
M150 1 : 3,5 : 5,7
M200 1 : 2,8 : 4,8
M300 1 : 1,9 : 3,7
  1. Dalji rad se nastavlja za oko nedelju dana - nakon što je beton postavljen na minimalnu snagu.

Jastuk

Kako su armirani betonski jastuci konstruisani za temeljne trake?

Izračunavanje

Trebalo bi da se zasniva na dodatnim podacima - nosivosti zemljišta i mase po metru zida. Pretpostavimo da metar zida teži 7 tona, a nosivost tla je 1 kgf / cm2. Tada površina po metru jastuka treba da bude jednaka 7000/1 = 7000 cm2; širina 7000/100 = 70 cm.

Napomena: ne-kružne i frakcione vrednosti se zaokružuju do višestruka od 10 centimetara. Stoka na nosaču nikada neće biti završena.

Debljina jastuka je obično 300 - 400 mm.

Ojačanje

Izrađen je od ojačavajućih štapova debljine 12 mm. Mrežasta ćelija - 200 mm. Armaturni kavez je napravljen dvostrukim slojem; mreže moraju biti oko 50 mm od površine monolita.

Šema jastučnih jastuka i trakaste osnove.

Для крепления стержней используется отожженная вязальная проволока. Ojačanje нигде не должно выходить на поверхность.

Posteljina

Na izlivenim zemljištima, u ovom slučaju, preporučljivo je sipati dno rova ​​peskom ili šljunkom. Kako osigurati smanjivanje peska - već znamo; najjednostavnii vatrogasac za ruševinu može se s vlastitim rukama sagraditi od komada čamca sa ručkom prikovanom na njega.

Debljina posteljine - 10 - 15 cm.

Popunite

A u ovom slučaju je bolje postaviti sloj polietilena na krevet, koji sprečava odliv cementnog mleka. Zatim se jastuk prelije sa dva sloja uz obavezno spajanje svakog sloja.

Tokom pauze u radu, novi deo se sipa ili pre podešavanja prethodno popunjenog ili nakon dobijanja čvrstoće najmanje 1,5 MPa (što približno odgovara 3-4 dana od trenutka polaganja na temperaturi od 20 ° C).

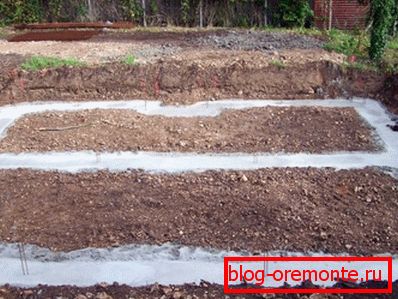

Na fotografiji - sipana ispod podloge jastuka.

Zaključak

Nadamo se da će naše preporuke pomoći čitaocu u samogradnji. Kao i obično, video u ovom članku će mu ponuditi dodatnu temu. Successes!
