Cevi za slobodan protok betona: regulatorni dokumenti,

Predmet ovog članka je armirano-betonske cijevi bez armiranja. Saznamo šta su oni i koje su standarde proizvedene. Pored toga, moramo saznati gdje se koriste proizvodi od interesa za nas i koji funkcionalni analogi mogu biti zamijenjeni.

Armirane betonske cijevi na lageru.

Standardno

Начнем с изучения нормативной документации. Собственно, стандарт всего один - ГОСT 6482-88 на железобетонные безнапорные раструбные трубы.

Koje informacije mogu naći u njemu?

  • Standard se primjenjuje na okrugle cijevi od teškog betona, projektovanog za podzemnu ugradnju. I ne samo zvono, već i faltsevy.

Любопытно: в документе можно найти рекомендации по области применения труб. Согласно ГОСT, они используются для самотечной транспортировки «бытовых жидкостей и атмосферных стоков, а также подземных вод и производственных жидкостей, неагрессивных к бетону и резиновым уплотнителям«. Проще говоря, для канализации - ливневой и бытовой.

  • Standardno не распространяется на пропускные трубы, предназначенные для укладки под насыпи железных и автомобильных дорог. Логично: там требования к кольцевой жесткости изделий значительно выше.

Armirane betonske cijevi prema GOST 6482-88 podeljene su na nekoliko kategorija.

Tip трубы Dešifrovanje
T Pričvršćeni sa zglobnim zglobovima za zaptivanje sa zaptivnim materijalima i drugim materijalima.
TP Planirano sa zglobovima i podnim obručima.
Zvono, opremljen sa ogradom za zaustavljanje i gumenim zaptivkama na udubljenjima.
TBP Planirano sa kragnom, gumenim zaptivačima na zglobovima i podnim oblogama.
Vozilo Zvono u obliku zglobne površine. Način njihovog zaptivanja je isti - gumeni prstenovi.
TSP Zvono sa stepenicom i đonom.
TФП Cev šiva sa đonom. Zglobovi su zaptivni sa zaptivnim sredstvima.

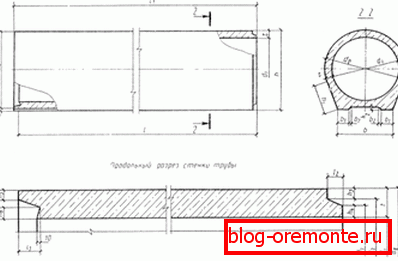

Tip proizvoda DFT.

Sve cijevi proizvedene po standardu podeljene su u tri grupe prema svojoj nosivosti.

Grupa Opis
1 Proizvodi su namijenjeni za polaganje do dubine od 2 metra.
2 Dubina polaganja - do 4 metra.
3 Dubina polaganja - do 6 metara.

Označavanje

Kako su cevi označene?

Potpuno obeležavanje sastoji se od dvije alfanumeričke grupe razdvojene crticom.

U prvoj grupi su naznačene:

  • Tip cevi (T, TB i tako dalje).
  • Uslovno prolaz (parametar približno odgovara unutrašnjem prečniku).
  • Korisna dužina.

Važno: Dimenzije su u decimetrima.

Druga grupa sadrži samo grupu nosivosti.

Dakle, proizvod sa oznakom tipa T60.50-3 je cev sa priključkom za zaptivač sa uslovnim prolaza od 600 mm i dužinom od 6 metara, koji se može postaviti u zemlju do dubine od 6 metara.

Внешний вид T60.50-3.

Dimenzije

Oni zavise od vrste cevi.

Tip Uslovno prolaz, mm Korisna dužina, mm
T 400, 500, 600, 800, 1000, 1200, 1400, 1600 5000
400, 500, 600, 800, 1000, 1200, 1400, 1600 5000
Vozilo 400, 500, 600, 800, 1000, 1200, 1400, 1600 Za uslovni hod 400 - 600 mm - 2500 i 5000. Za uslovni hod 800 mm i više - 3500 i 5000.
TP 1000, 1200, 1400, 1600, 2000, 2400 Za uslovni hod od 1000 - 1600 mm - 5000. Za UE 2000 mm - 4500. Za UE 2400 mm - 3000. Ograničenje dužine za cevi velikog prečnika odnosi se na masu proizvoda.
TBP 1000, 1200, 1400, 1600 5000
TSP 1000, 1200, 1400, 1600 3500, 5000
TФП 1000, 1200, 1400, 1600, 2000, 2400 Za UE 1000 - 1600 mm - 5000. Za UE 2000 mm - 4500. Za UE 2400 - 3000.

Разброс массы изделий - от 520 кг (Vozilo400.25) до 12,5 тонн (TP200.45). Понятно, что об укладке труб своими руками речь не идет: монтажные работы выполняются только с применением тяжелой техники.

Šta još reguliše standard?

  • Potrošnja materijala. Potrošnja materijala varira od 0,38 m3 betona i 20 kg čelika do 4,7 m3 / 552,4 kg.

Zanimljivo je da se proizvodi različitih grupa čvrstoće razlikuju jedni od drugih samo u gustini armature: na primjer, DFP160.50-1 zahtijeva 4 kocke betona i 246 kg armiranog čelika za proizvodnju, a DFP160.50-3 sa istom zapreminom betona ojača 490 kilograma čelika .

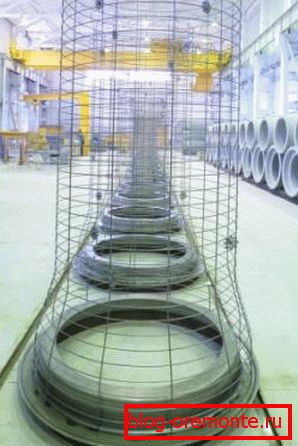

Okvir za ojačavanje budućeg cevovoda.
  • Kvalitet betona. Za proizvodnju cevi koristi se čvrstoća betona koja nije niža od M350.
  • Maksimalna tolerancija dužine i prečnika.
  • Metode formiranja armaturnog kaveza. Konkretno, predviđeno je da spiralna i uzdužna armatura treba kuvati barem često kao i kod svake druge tačke preseka sa raspoređenim rasporedom tačaka zavarivanja.

Proizvodnja

Šta je proizvodnja armirano-betonskih cevi bez pritiska?

  1. Oblik se priprema. Očisti, podmazuje i sakuplja nakon uklanjanja prethodno formiranog proizvoda.
  2. Zavareni armaturni kavez se ubacuje u kalup, nakon čega se dno postavlja i fiksira.
  3. Oblik sa ramom koji je rigidno fiksiran u njega postavljen je na centrifugu. Sa kontinualnom rotacijom, u njega se unosi beton, koji ravnomerno ispunjava sve šupljine.

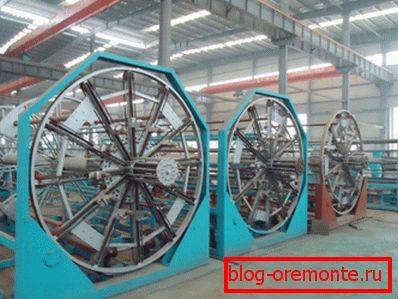

Centrifuge za sabijanje betona u obliku.
  1. Nakon što se forma popuni, ona je stara u parnoj komori dok se beton ne podesi na 70% čvrstine dizajna.
  2. Zatim se forma rastavlja, a gotovi proizvod ulazi u skladište.

Tрубы малых диаметров (как правило, 400 и 500 мм) могут производиться и без центробежной центрифуги. Заготовка формируется с вибрационным уплотнением бетона; затем она опять-таки набирает прочность в процессе пропарки.

Aplikacija

Ukratko, već smo spomenuli glavno područje primjene betonskih cijevi: jedan od njih gradi oluju, domaćinstvo i industrijsku kanalizaciju. Čvrsti prečnik obezbeđuje visok protok, materijal otporan na koroziju - izdržljivost, a visoka mehanička čvrstoća omogućava cevima da izdrže pritisak na tlu.

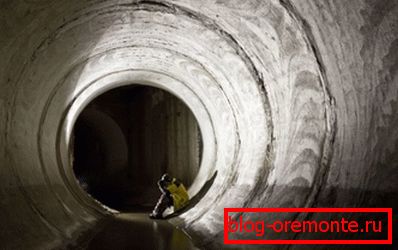

Unutar ojačane kanalizacije.

Navedite: beton je otporan na koroziju nije tako apsolutno. Dalji kontakt sa vodom je i dalje destruktivan za njega: kada se filtrira kroz pore, voda postepeno propušta kreč (kalcijum jedinjenja koja daju snagu materijala). Kada uništenje dođe do čeličnog ojačanja, proces korozije, iz očiglednih razloga, oštro se ubrzava.

Kako su instalirane cijevi od armiranog betona bez pritiska?

Kao što je već pomenuto, priručnik za instalaciju podrazumijeva korištenje teške mehanizacije.

  1. Dno prethodno otvorenog rova ​​je izravnano do maksimuma.
  2. Formirana kompaktna tamponiranje ili zalivanje peskovitih posteljina. Manje često postavljaju betonsku ladicu.
  3. Tрубы опускаются в траншею и центруются. Раструбные изделия выставляются со строго заданным расстоянием между торцом трубы и упорной поверхностью раструба:
Prečnik cevi Udaljenost
400, 500, 600 mm 10 milimetara
800, 1000, 1200, 1400, 1600,2000, 2400 mm 15 milimetara

Važno: ako su cevi ugrađene u poslužavnik ili postavljene na čvrstoj podlozi, ispod njih je postavljen jastuk maltera od cementne peske u omjeru od 1: 3.

  1. Раструбы изделий T, TP, ФTP уплотняются герметизирующими мастиками или битумизированной пенькой. Для герметизации соединений изделий прочих типов служат штатные резиновые уплотнительные кольца.
Par opcija za spajanje cijevi sa obročastim gumenim zaptivkama.

Poseban slučaj: preporučuje se spojevi spojeva cijevi prečnika 1000 milimetara koji se zatvaraju sa konopom od konoplje, nakon čega sledi fugiranje malterom od cementne peske u omjeru od 1: 1.

  1. Nakon zaptivanja, utičnice se zaptivaju cementnim peskom malterom.

Kako i šta da sečete cevi u tim retkim slučajevima kada je to potrebno?

Optimalno rešenje je rezanje armiranog betona sa dijamantskim krugovima. Savršeno uzimaju i sam beton i armaturni kavez; dijamant ima prelepu ivicu od regularnog abrazivnog sečenja. Slično tome, dijamantsko bušenje rupa u betonu (sa bušilicom ili krunom) ostavlja savršeno okrugle rupe bez znakova čipova.

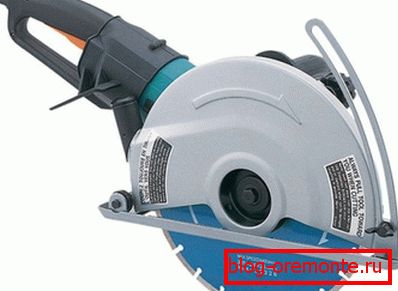

Ručna dijamantska testera.

Alternativa

Da li takmičari imaju jake, ali prilično skupe i vrlo, teške armature betonske cevi?

Naravno. Sve više, umjesto njih, prilikom instalacije lokalnih i kolektivnih kanalizacionih sistema, grana na bunar i kolektore, koriste se valovite cijevi od plastike - polietilen i polipropilen.

Ovi proizvodi ne predstavljaju samo armirani beton - već ih zapažaju na nekoliko načina.

  • Materijal apsolutno nije predmet korozije i habanja. Garantovani vek trajanja je 50 godina; koliko će plastični kanalizacioni sistem služiti u praksi još uvijek nije poznat, nedavno je proizveden.
  • Težina manje u trenucima. Sa prečnikom do 600 mm, instalacija se često vrši ručno.
  • Širring obezbeđuje čvrstoću prstena, koja nije samo inferiorna sa armiranim betonom - opet, iznad njega. Dovoljno je reći da je za plastičnu kanalizaciju maksimalna dubina 15 metara. Istovremeno, glatka unutrašnja površina (obezbeđena je dvoslojnom strukturom cevi) ne dozvoljava akumulaciju nanosa.

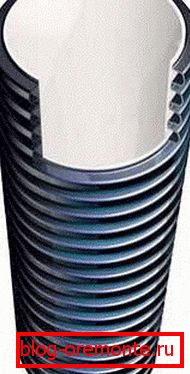

Spoljni sloj obezbeđuje čvrstoću, unutrašnji - minimalni otpor kretanju otpadnih voda.

Samo da čitalac ne odluči da pokušavamo diskreditovati materijale o kojima se govori u ovom članku, citiramo nekoliko nedostataka plastike na pozadini armiranog betona.

  • Maksimalni spoljni prečnik valovitih plastičnih cijevi je samo 1.200 milimetara.
  • Цена заметно выше, чем у железобетона. Tак, погонный метр трубы Корсис диаметром 1200 мм стоит около 14,5 тысяч рублей; погонный метр идентичной ей по эффективной пропускной способности железобетонной трубы обойдется всего в 5 тысяч.

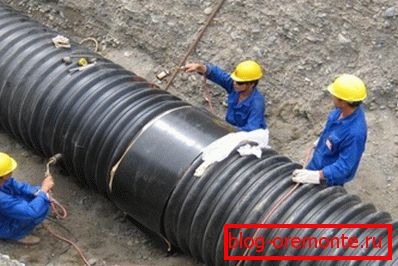

Na fotografiji - ugradnja slobodne protočne plastične kanalizacije.

Zaključak

Надеемся, что предложенная вниманию читателя информация окажется полезной (см.также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).

Kao i obično, video u ovom članku sadrži dodatne informacije o temama o kojima raspravljamo. Uspjeh u izgradnji!
