Dubinski vibrator za beton: karakteristike mehaničkih,

Teško je pronaći građevinske radove u kojima se ne koristi minobacač, na primer, beton. Za rad s njim postoje posebni alati i alati koji pomažu u postizanju potrebnog kvaliteta. U ovom članku ćemo se usredsrediti na duboke vibriraje koji se koriste za zaptivanje betonskih rješenja u ojačanim monolitnim strukturama, betonskim i betonskim proizvodima za montažnu konstrukciju.

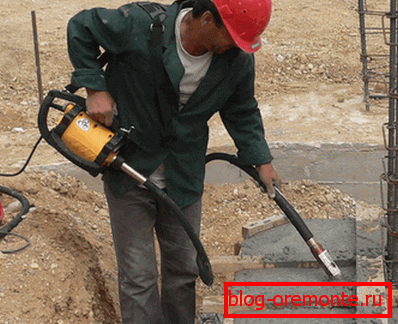

Na fotografiji - pomoću prenosivog vibratora za beton

Opšta teorija

Dobijanje visokokvalitetnog betona je nemoguće bez sabijanja smeše, takođe utiče na čvrstoću materijala i izdržljivost njegovog rada.

U suprotnom će sadržati veliku količinu vazduha, na primer:

  • u plastičnoj konzistenciji, parametar može da dostigne 15%;
  • u tvrdom - do 45%.

Približno pretpostavlja se da 1% smanjuje snagu gotovog betona na 5%. Njena kompaktnost je neophodna samo za uklanjanje vazdušnih mehurića i ravnomjerna kompaktna raspodela komponenti smeše.

Inače, zarobljeni vazduh i grubi agregati će učiniti materijal:

  • porozni;
  • sa heterogenom strukturom;
  • krhka.

Betonski dubinski vibrator će pomoći u kondenzaciji betona.

Modeli su:

  • interni (duboko), kada je radni deo uronjen u betonsku mešavinu i prenosi vibracije kroz kućište;
  • površno (pad), koji se ugrađuju na betonsku mešavinu, a vibracije se prenose preko radne platforme;

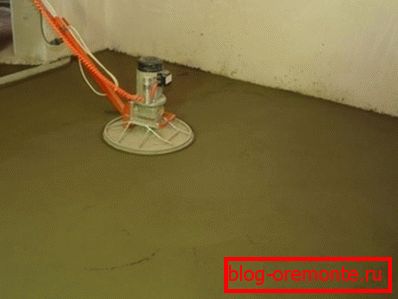

Surface model
  • na otvorenomoni su pričvršćeni pomoću prigušivača direktno na oplatu i prenose vibracije do betonske mase preko nje;
  • vibroploŝadki - stacionarne formirajuće jedinice, koje se koriste u fabrikama i deponijama za montažne betonske proizvode.

Proces je sledeći:

  1. Stvorene oscilacije male amplitude prenose se na čestice betonskog rastvora, zbog čega postaje fluid, stiče se povećana pokretljivost.
  2. U ovom slučaju čestice počinju da se kreću, pokušavajući da zauzmu najstabilnije mesto pod dejstvom gravitacije, a zapremina betonske mešavine postaje najmanja.

Ovo obezbeđuje gust beton sa čvrstom strukturom koja se ne plaši vode i mraza. Mehurići vazduha istovremeno dolaze na površinu, te tečnost postaje teška. Privremeno stanje tečnosti omogućava da se širi u obliku i stisne pod sopstvenom težinom.

Savet: za najbolje rezultate, bolje je koristiti višefrekventne (sa različitim brojem vibracija) vibratori. Da ne bi kupili, mogu se iznajmiti, što je mnogo profitabilnije.

Oprema može imati sledeći tip pogona:

  • elektromehanički;
  • elektromagnetski;
  • pneumatski;
  • hidraulični;
  • motor.

Pored suvih komponenti, postoji i voda u rastvoru. Iz teorije znamo da je za čvrstoću cementa dovoljno u količini od oko 10% njegove mase. Međutim, u ovom slučaju biće nezgodno raditi sa rešenjem.

Zbog toga je voda obično u betonu više nego potrebna. Sušenje, takođe počinje da formira pore, utičući na snagu materijala na gore. S tim u vezi, jedan pečat nije dovoljan da bi se dobio potreban beton. Takođe je neophodno izračunati odnos cementne vode kako bi se dobili potrebni parametri.

Savjet: Upotreba plastifikatora u smeši će povećati njegovu mobilnost, smanjiti količinu vode, koja će smanjiti pore i uštedjeti vezivo (cement).

Upotreba vibratora omogućava uklanjanje viška vode iz rješenja, a plastifikatori će skratiti sam proces. To će garantovati da smeša neće stratificirati usled dugih vibracija.

Savet: ako želite da demontirate betonske konstrukcije ili napravite žlebove u njima, rezanje armiranog betona sa dijamantskim krugovima danas je prepoznato kao jedan od najuspešnijih u ovom slučaju.

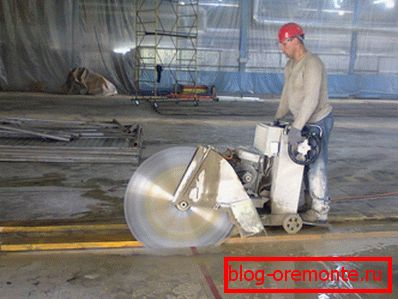

Dijamantsko sečenje

Duboki vibratori

Pošto smo se bavili teorijom, hajde da se zadržimo na najnaprednijoj opremi za njenu implementaciju - dubokom vibracijom za beton. Koristi se za sabijanje konkretnih rešenja tokom njihove instalacije.

Mehaničke vibracije koje proizvede oprema aktivno doprinose tome kada je uronjeno u smešu.

Kada koristite duboke vibracije u rastvoru:

  • skupljanje je smanjeno;
  • puzanje se smanjuje;
  • povećava otpornost na mraz;
  • Hidroizolacija se stvara.

Vrsta

Modeli mogu biti visokofrekventni i mehanički pokretani. Cijene drugog su niže, međutim, njihov vijek trajanja, kvalitet kopičenja betona i produktivnosti su znatno niži. Najbolji rezultat se postiže vibracijama sa frekvencijom od 10,000-12,000 u minuti.

Istovremeno, pod mehaničkim opterećenjem brzina pada na 9000, za visoke frekvencije ova cifra ne prelazi 5%. Zbog toga je prikladnija upotreba visokofrekventne opreme.

Mehanički

Pogon se može sastojati od benzina ili elektromotora. Vibrator sa ugrađenim ekscentrom je uronjen u betonsku mešavinu, koja se snabdeva obrtnim momentom pomoću fleksibilnog vratila.

Savjet: mehanički vibrirajući električni motor najbolje se pokazao u svom radu.

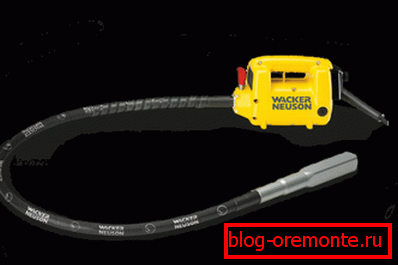

Ručna mehanička verzija vibratora za sabijanje betona

Motor benzina ograničava pokretljivost i opravdava se samo tamo gde nema električne grane. Izlaz iz ove situacije može biti komplet, koji uključuje generator benzina i dubok vibrator za beton ispod 220 volta. Dingo, EnarAVMU (Španija), Imer (Italija) se smatraju najpogodnijom opremom takvog plana. Masa motora ne prelazi 5,5 kg, što omogućava lako nošenje na gradilištu na ramenu.

Savet: ne kupujte glave vibratora za vibrator prečnika veću od 50 mm. U suprotnom, zbog težine, može jednostavno oštetiti opremu - ometati navoje na fleksibilnom vratilu, a trošak sa njim obično je jednak pola ili nešto većem od čitavog seta.

Da bi se proširio servis mehaničkog vibratora, potrebno je održavati fleksibilno vratilo svakih šest meseci. Istovremeno, preporučuje se rastavljanje i čišćenje elektromotora. Veoma često za to vreme u njoj se akumulira velika količina maltera i cementnog mleka. Ovo otežava hladjenje motora, što može dovesti do oštećenja.

Savet: ako je potrebno, polaganje osnova potrebnih komunikacija, pomoći će vam dijamantskim bušotinama u betonu neophodnom za prečnik krunica.

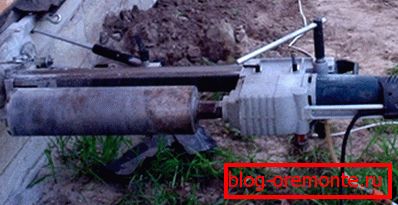

Fondacija bušenje sa dijamantskim bitom

Visoka frekvencija

U ovom slučaju, dizajn je nešto drugačiji - elektromotor se instalira direktno u glavi vibratora i opremljen je ekscentričnim. Njeno telo je vodootporno, a dizajn pruža električnu izolaciju.

Napajanje je sigurnosni napon od 42V sa frekvencijom od 200 Hz, i zbog toga se naziva svojom visokom frekvencijom. Napon na opremi dolazi iz elektronskog pretvarača, koji se napaja preko 220V.

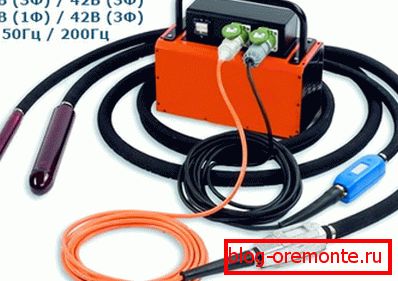

Visoka frekvencija вибратор для бетона

Ovo drugo je izgrađeno na elektronskim komponentama, bez upotrebe mehaničkih dijelova. Njegov životni vijek je gotovo neograničen. Sistem zaštite od različitih vanrednih situacija učinio je aparat apsolutno bezbednim za vibrator povezan sa njim i za operatora. Visokofrekventna oprema je potpuno zaštićena od spoljašnjih uticaja i može se koristiti čak i kod kiše.

Ona se razlikuje od standardnih mehaničkih uređaja:

  • dug vek trajanja;
  • visoke performanse;
  • izdržljivost i pouzdanost;
  • minimalno održavanje (dovoljno je ispiranje dijelova uronjenih u beton sa pritiskom vode);
  • mali troškovi rada.

Savet: građevinske kompanije, neprekidno sprovođenje konkretnih radova, treba držati na jednoj vibraciji.

Domaći vibrator za beton

Industrija je danas spremna ponuditi kupcima različite vrste opreme za zaptivanje rješenja. Ali to može biti napravljeno nezavisno, a za to postoji nekoliko načina.

Koristimo kućni puncher

  1. Biće vam potrebna oprema kapaciteta 1,5 kW. Ceo proces će se odvijati u režimu "čekića", pa prebacite udarac unapred.
  2. Priključak može biti onaj koji dolazi sa vrha, koji će morati da se opusti na oplati.

Savjet: koristite masnu paku da biste ostvarili dobru vezu između vrha i oplate.

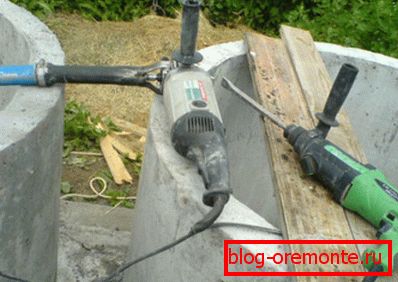

Koristite kao vibrator za betonske perforate i brusilice

Upotreba ovog domaćeg vibratora omogućiće ravnomerniju raspodelu betonske mešavine. Efekat je, naravno, teško uporediti sa stvarnom profesionalnom opremom, ali će i dalje biti tamo, tako da možete bezbedno koristiti takav uređaj za jednostavne strukture.

Ako vam je potrebno procesirati relativno plitku dubinu maltera, primijenite metod "spajanja". U ovom slučaju, na kraju mlaznice, zavarite još jednu, tako da je njihova ukupna dužina jednaka dubini obrade. Proces se završava sa svojim abutmentom na dnu poslednjeg i njegovim stalnim preuređivanjem. Dakle, možete se nositi sa potrebnim područjem.

Bušilica

Zameniti udarac može biti konvencionalna bušilica sa kapacitetom od 1 kW ili više. U ovom slučaju, prvo ćete morati početi praviti specijalnu mlaznicu koja će imati ekscentrični i izdržljivi vrh od nehrđajućeg čelika.

Uputstvo izgleda ovako:

  1. Podignite cijev od nerđajućeg čelika dužine 400-600 mm i O 30-40 mm.
  2. Napravite unutrašnje jezgro od metalne okovke O 12-15 mm. Potrebno je zavariti pravougaonu ploču širine 15-20 mm. Neophodno je premeštati ceo mehanizam na stranu i održavati vibracije.

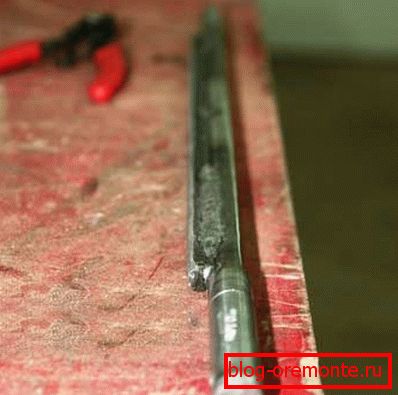

Bušilica
  1. Bušite poprečno kroz rupu na kraju šipke da biste pričvrstili pogon.
  2. Poravnajte jezgro sa čeličnom cevi.

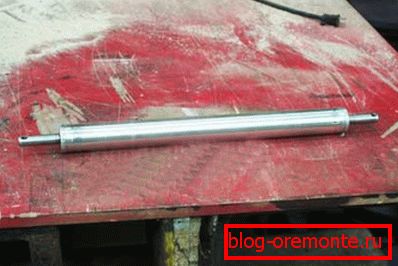

Core
  1. Podignite 2 ležaja za slobodno okretanje jezgre, a drugi se dobro uklapaju u njih.
  2. Vratite štap unutar cevi i nagnite na njega ležajeve sa obe strane.

Savet: isečen iz nosa štapa, ostavljajući oko 5-10 mm. Ne zaboravite zaštititi ležajeve sa obe strane prašine i prljavštine, inače dizajn će brzo propasti. Nemojte ih spasiti, jer će nositi glavno opterećenje.

  1. Povucite čvrsti rukav na drugi kraj šipke, osiguravajući potpunu zaštitu rotacionog puta.

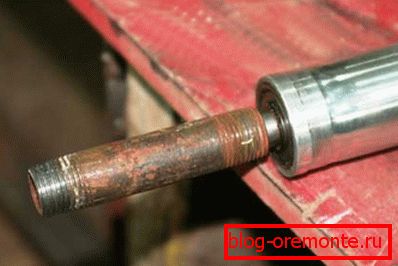

Čaura i ležaj
  1. Postavite cev na vratilo tako da na obe strane ostaju 40-50 mm. Tokom rotacije štap će obezbediti vibracije, što se zahteva od opreme.
  2. S jedne strane, postavite ga na prethodno pripremljenu rukavu, a zatim ga pritisnite u rupu u našem jezgru i spojite ih zajedno.
  3. Prilikom montiranja čaure, pritisnite ga prema ležištu, čvrsto sakrivajući vezu.

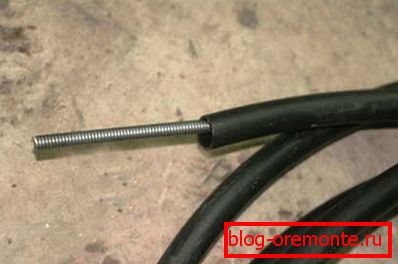

Cev za ekscentarsku osovinu
  1. Zategnite crevo na rukavu i pričvrstite ga sa priključkom za crevo, stvorite zaštitni poklopac za vrh.

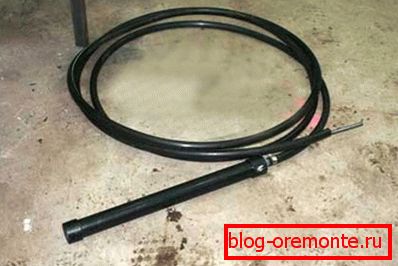

Gotovi domaći vibrator za kompaktiranje betona

Nakon toga, vibrator koji radi od sebe spreman je za upotrebu.

Zaključak

Rad sa betonskom mešavinom zahteva određeno znanje ako želite da završite sa visokokvalitetnim materijalom sa potrebnim karakteristikama. U tu svrhu se koriste duboki vibratori, koji olakšavaju proces i omogućavaju postizanje navedenih kvaliteta.

Osim profesionalne opreme, za jednostavan rad, možete ih sami napraviti od improvizovanih sredstava. Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
