Imate šansu da povećate kvalitet i brzinu rada: betonski

Kamion za beton sa transportnom trakom (ABS, auto-mikser, mikser za beton) je kamion opremljen rotirajućim rezervoarom za transport betonske mase. Upotreba takvog transporta propisana je tačkom 7.2 GOST br. 7473/94 "Betonske mešavine. Tech. uslovi. "

Auto-mikser je najefikasniji za isporuku betona.

Prema njegovim rečima, metode transporta betona treba da spreče:

  • padavina na njega;
  • povreda homogenosti smeše (homogenost);
  • gubitak materijala prilikom utovarivanja / istovara,
  • izlaganje sunčevim i vjetrovima.

ABS uređaj

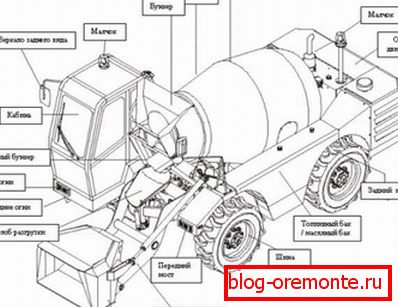

Šema mikser.

Svi auto-mikseri su opremljeni bubanjima koji imaju dugotrajan oblik. Ovaj kapacitet se montira na automobil pod uglom od 10/15 °.

     Dizajn mašine

  1. Jedinstvenost i očuvanje rastvora tokom isporuke osigurava rotaciju bubnja.
  2. U unutrašnjosti su spiralne lopatice.
  3. Rotiraju se u jednom pravcu tokom opterećenja i isporuke, pogađaju smešu dublje u rezervoar. Prilikom pomeranja lopatica u drugom pravcu (primjenjuje se princip "Arhimedov vijak"), beton se istovara.

Obratite pažnju! Uređaj betonskog miksera je takav da se rastvor može pripremiti u njemu. Da biste to uradili, u bubanj morate učitati punila, vodu i cement.

  1. Kada se istovara, rastvor pod pritiskom se gurne iz bubnja i protiče po pladanjima do radnog mesta. Postoje dva slična uređaja: sam mikser je opremljen jednim, radnici instaliraju drugi sa gradilišta.

Ako automobil nije terensko vozilo, onda ABS često ne može doći do radnog mesta na željenoj udaljenosti. U ovom slučaju, ležišta ne mogu doći do mesta pražnjenja. Zatim se na mikser priključuju specijalni uređaji.

     Rešenje za rešenje

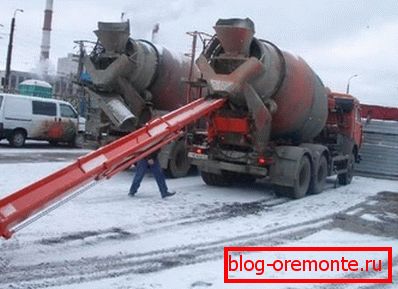

Mikser sa proširenim ležištem.

Mikser može dati malter na gradilište pomoću takvih uređaja:

  • standardna ili produžena posuda za beton;
  • transportni pojas;
  • cijevi;
  • betononasosa;
  • PUMIK.

Izduženi ležišti se koriste prilikom istovara fabričkog rastvora dužine do 7 m. Izduženi su pomoću hidraulike. Cev se može spojiti na standardnu ​​pločicu ABS-a dužine 3 m.

Takođe može povećati dužinu betonske snage do 7 m.

  1. Transportne trake imaju izgled gumene trake širine 0.4 i dužine 10/14 m. Oni rade prema principu transportera.
  2. Uputstvo kaže da su sposobne za hranjenje smeše do visine do 4 m.
  3. Takav uređaj se može rotirati levo / desno pod pravim uglom.

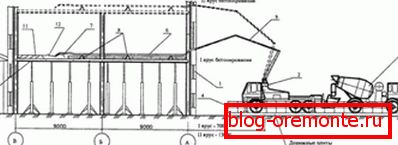

Na slici je šema rada ABS sa pumpom.

Kamion sa betonskim mikserom sa pumpom za beton je opremljen sa preklopnim nosačem i može pumpati vodoravno i vertikalno. U zavisnosti od modela miksera, dužina stijene može doseći 60 m. Dužina betonske snage može se povećati pomoću dodatnih 5 m dugih creva, koji se mogu montirati do 4 komada. Kapacitet jedinice do 80 kubnih metara na sat.

Uslovi za uspješan rad ABS-a sa pumpom su sljedeći.

  1. Da biste instalirali uređaj, potrebna vam je čvrsta platforma, bazirana na modelu carpoola - od 9-12 m do 12-15 m.
  2. Poželjno je da objekt za izgradnju ima vodu za tehničko pranje jedinice i mesto pod njegovim odvodom.
  3. Za prekid proticaja rešenja može biti ne više od pola sata. Na temperaturama manjim od -5 ili više +25 stepeni, ne bi trebalo da bude prekida.
  4. Jedinica može biti isporučena sa betonom od niže od M-200 (klasa B-15), koji ima duktilnost do P-4.

PUMIK je mašina koja kombinuje kamion mikser i pumpu za beton. Može da pumpa mešavinu do visine do 28 m, u rasponu od 24 m.

Obratite pažnju! Za instaliranje uređaja nije potrebna prostrana platforma. Za rad mašine potrebna je čvrsta tla i slobodni prostor oko njega.

Raznovrsni kamionski mikseri

Modeli auto-miksera razlikuju se po nekoliko parametara.

Mašinska klasifikacija

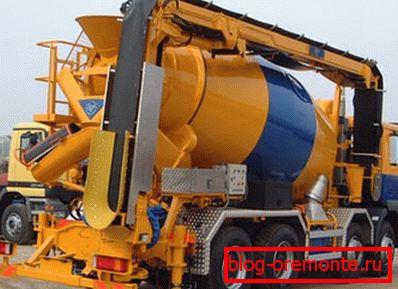

ABS sa transportnim trakom.
  1. Tip motora. Motor može biti autonoman ili montiran na šasiju. Prvi tip omogućava mešanje betona čak i ako je sam auto razbijen. Na osnovu toga, stručnjaci smatraju da je autonomni motor najpouzdaniji. Motori montirani na šasiju su lakši i ekološki prihvatljivi, oni čine malo buke.
  2. Kapacitet miksera pogona. Prethodno je ABS opremljen mehaničkim tipom. Danas savremene tehnologije omogućavaju ugradnju hidrauličnog pogona na uređaju.
  3. Metoda istovara može biti zadnja i napred. Prvi metod je češći, jer vam daje priliku da se približite točku istovara i precizno dostavite beton. Prednje istovaranje daje vozaču mogućnost da kontroliše postupak iz kabine.
  4. Veličina bubnja je jedna od glavnih karakteristika mašine. Najmanji - betonski mikser 2 m3. Standardna najveća zapremina miksera je 12 kubnih metara.

     Specifikacije mašine

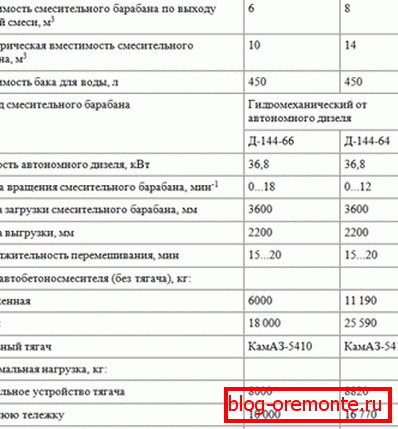

Primjer tehničkih karakteristika ABS-a.

Tehničke karakteristike betonskog miksera uzimaju u obzir sljedeće indikatore.

  1. Maksimalna količina rastvora koja se može ubaciti u bubanj.
  2. Maksimalna težina betona (sa punjenim rezervoarom za vodu).
  3. Smanjiti težinu uređaja za miješanje. Uzima se u obzir opterećenje na zadnjoj i prednjoj osovini ili osovina.
  4. Ukupna težina automobila i svih posebnih uređaja.
  5. Kapacitet rezervoara za vodu.

Kao što je već pomenuto, modelski asortiman mješalica predstavlja 10 vrsta ABS-a, opremljenih bačvama za 2/12 kubnih metara. Na zahtev možete kupiti najveći kamion za mešanje betona koji može transportovati 15 kubnih metara maltera. Međutim, cijena takve mašine je prilično visoka.

Obratite pažnju! Mnoge modifikacije mogu se primijeniti na standardne modele auto-miksera. Mogu se odnositi na hidraulični prenos, ugradnju rezervoara za vodu različitih zapremina, miksera bubnja. Promjene mogu poboljšati upravljanje ABS-om, autonomnim motorom, snabdevanje vodom.

     Najčešći brandovi miksera

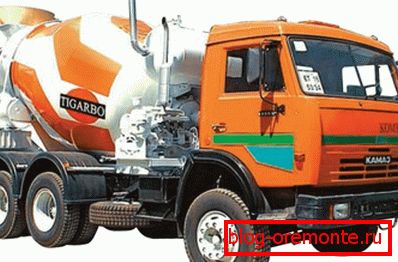

KamAZ mikser.

Mešanje i dodatna oprema mogu se ugraditi na šasiju automobila ruske ili strane proizvodnje.

Najkvalitetniji i najpopularniji domaći modeli miksera sastavljaju se na osnovu takvih brendova mašina:

  • KamAZ;
  • Uralski;
  • KrAZ
  • MAZ.

Najčešće se ABS sastavlja na šasiji KAMAZ / 6520, jer su njegove tehničke karakteristike optimalne za instalaciju opreme.

Najpopularniji modeli stranih miksera:

  • MAN;
  • Ford;
  • volvo;
  • Mercedes-Benz;
  • Scania;
  • Iveco;
  • Renault.

Zaključak

Mikseri su moderno i efikasno sredstvo za isporučivanje visokokvalitetnog fabričkog betona na gradilišta. Ako je količina radova velika, onda možete odmah naručiti betonski mikser od 12 m3. Ako je mali, onda će ABS i 2/5 kubnih metara učiniti. Video u ovom članku će dopuniti dostavljene informacije.
