Ispitivanje bez razaranja betona: direktne i indirektne

Građevinske strukture na bazi mešavine veziva, peska i agregata moraju biti testirane na pouzdanost i sigurnost. Međutim, takve studije ne bi trebalo da budu uzrok prekida rada testnog objekta, stoga je jačina betona određena metodom bez razaranja. To vam omogućava da smanjite troškove, smanjite intenzitet rada i eliminišete lokalnu štetu.

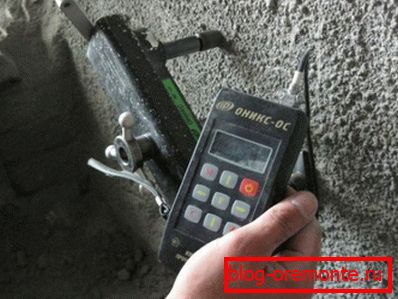

Na slici je prikazana analiza svojstava betona.

Metode direktne kontrole

Ove metode su neophodne za formiranje zavisnosti od kalibracije i njihovo naknadno podešavanje za indirektne metode izvedene na istim delovima konstrukcije. Tehnologija za određivanje jačine betona može se primijeniti tokom ispitivanja u različitim fazama izgradnje zgrada, kao iu toku rada i rekonstrukcije gotovih objekata.

Isključivanje

Ova operacija se vrši u skladu sa državnim standardima, koji odražavaju osnovne informacije o načinu vođenja. Na površinske uslove ne utiču na dobijene rezultate.

Za istraživanje pomoću sidro uređaja od tri vrste.

Takođe je i razdvajanje čipovima.
  1. Radno jezgro opremljeno sidrenom glavom.
  2. Uređaj sa prisutnošću proširenja šipke i žlebog segmenta.
  3. Uređaj sa šupljim ekspandirajućim konusom, koji ima posebnu šipku za pričvršćivanje uređaja u jednom položaju.

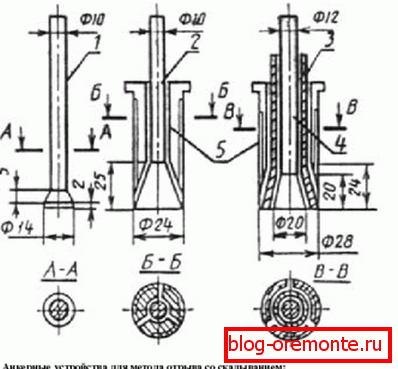

Predstavlja glavne tipove uređaja.

Napomena! Prilikom izbora vrste pričvršćivača i dubine penetracije sidra treba uzeti u obzir pretpostavljenu jačinu kompozicije i dimenzije agregata, što se ogleda u donjoj tabeli.

Uslovi sušenja Vrsta uređaja koji se koristi Dubina sidra u mm Procenjena jačina u MPa Vrednost koeficijenta
Lak sastav Teško rešenje
Tretman toplote 1 4835 <50>50 1,2 1,32,6
2 4830 <50>50 1,0 1,12,7
3 35 <50 - 1,8
Prirodno učvršćivanje 1 4835 <50>50 1,2 1,12,4
2 4830 <50>50 1,0 0,92,5
3 35 <50 - 1,5

U monolitnim strukturama, ispitivanje čvrstoće betona ne-destruktivnim metodom, što podrazumeva prekidanje sa čipovima, vrši se na tri lokacije odjednom. Prilikom podešavanja zavisnosti kalibracije, tri indirektna ispitivanja se izvršavaju zajedno sa ovom metodom.

Rib Chipping

Ova metoda uključuje presjek ivice testne strukture. Prije svega, koristi se za kontrolu linearnih segmenata kao što su unakrsne stubove, kolone, šipovi, nadvratnici i grede za podršku. Operacija ne zahteva dodatnu pripremu, međutim, u prisustvu zaštitnog sloja debljine manje od 20 mm, metoda se ne može primijeniti.

Ovaj alat je napravljen za razdvajanje rebara.

Metalni diskovi koji se uklanjaju

Još jedan događaj koji dozvoljava nedestruktivno testiranje betona se u našoj zemlji ne koristi široko, što je povezano sa ograničenim temperaturnim uslovima. Još jedan negativan faktor je potreba za bušenje brazde, što smanjuje produktivnost studije.

Sama metoda podrazumijeva uklanjanje snimanja napona, što je potrebno za lokalno uništenje ojačanog sastava kada se čelični disk otrči. Prilikom određivanja osobina čvrstoće, primjenjena sila i projektovana površina se uzimaju u obzir.

Metode indirektne kontrole

Подобные исследования проводятся, когда нужно оценить значение прочностных характеристик, используя их в качестве одного из нескольких факторов, дающих представление о техническом состоянии сооружения. Полученный результат не допускается использовать, если не была определена частная градуировочная зависимость (см.также статью &#171;Защита бетона от влаги: способы и применяемые материалы&#187;).

Ultrazvučno testiranje

Rasprostranjen metod ispitivanja ne-destruktivne metode betona, koji uključuje upotrebu ultrazvučnih talasa. Tokom rada uspostavlja se veza između brzine oscilacije i gustine očvrsle smeše.

Zavisnost može biti pod uticajem različitih faktora.

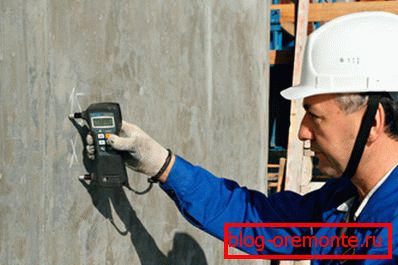

Demonstracija operacije.
  • Dio agregata i njegova količina u rješenju.
  • Odabrani metod pripreme kompozicije.
  • Stepen kopičenja i stresa.
  • Promjena potrošnje veziva za više od 30 posto.

Dodatak! Ultrazvučne ankete pružaju mogućnost da vrše masovne testove praktično bilo kog dizajna neograničen broj puta. Glavni nedostatak leži u dozvoljenoj grešci.

Elastični povratak

Nedestruktivno ispitivanje jačine betona ovim metodom omogućava uspostavljanje veze između čvrstoće i elastičnosti materijala. U proučavanju metalne glave glavnog uređaja nakon udarca odlazi određeno rastojanje, što je indikator jačih osobina strukture.

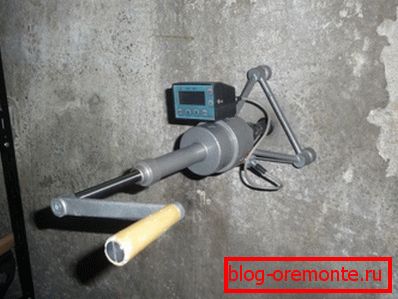

Ovako se završava odbijanje

Tokom testa, pričvršćivač je pričvršćen tako da je čelični element u bliskom kontaktu sa betonskom površinom, za koju se koriste specijalni zavrtnji. Nakon montaže klatno se postavlja horizontalno. U ovom slučaju, on se direktno prikači na okidač.

Postavljanje uređaja pravougaone do ravni, povucite okidač. Napadač se automatski kockati, nakon čega se oslobađa nezavisno i pravi udarac pod dejstvom posebne opruge. Metalni element se odbija na određenoj udaljenosti, koji se meri posebnom skalom.

Kretanje unutrašnjeg štapa.

Kao osnovni instrument za testiranje koristi se instrument KISS sistema koji ima prilično složenu strukturu. Jačina otvrdnute smeše se može odrediti na osnovu podataka sa uređaja nakon provere 6-7 testova po posebnom rasporedu.

Dati šok puls

Zahvaljujući ovom metodu istraživanja, moguće je popraviti utjecaj energije koja se oslobađa u momentu kontakta između napadača i betonske strukture. Činjenica da nedestruktivno ispitivanje betona, koje funkcioniše na principu impulsnog udara, ima kompaktne dimenzije smatra pozitivnim trenutkom. Međutim, njihova cena je dosta visoka.

Rezultati testova različitih klasa.

Plastična deformacija

Tokom rada vrši se merenje dimenzija traga ostavljenog na betonskoj površini pomoću čeličnog elementa. Metoda se smatra nešto zastarelim, ali zahvaljujući svojoj niskotarifnoj opremi, i dalje se aktivno koristi u građevinskom okruženju. Nakon štrajka, preostali otisci se mjere.

Uređaji za određivanje jačine ovog tipa zasnivaju se na pritisku štapa direktno u ravninu pomoću statičkog pritiska željene sile ili konvencionalnog udara. Glavni uređaji su klatno, čekić i prolećni proizvodi.

U nastavku su uslovi rada.

Kaškarov čekić za plastičnu deformaciju.
  • Testiranje treba obaviti na lokaciji čija se površina kreće od 100 do 400 kvadratnih metara. vidi
  • Prilikom izvođenja ove radnje potrebno je izvršiti najmanje 5 merenja sa visokom preciznošću.
  • Sila udarca treba da bude okrenuta pravcu za testiranje aviona.
  • Za određivanje karakteristika čvrstoće potrebna je glatka površina, koja se postiže oblikovanjem u oplatu od metala.

Obratite pažnju! Ako se beton meri jačinom ne-destruktivne metode pomoću čekićnih uređaja, uzorke treba postaviti na savršeno ravnu osnovu.

Uporedne karakteristike ovog primera

Dobro je napravljen od monolitnog armiranog betona. Njegova dubina je 8 m, a radijus je 12 m. Punjenje bočnih površina vršile su kuke koje podeljuju strukturu na visinu od 7 nivoa.

Rezultati istraživanja su prikazani u donjoj tabeli.

Tier Indirektne metode istraživanja
Ultrazvuk Šok puls Elastični povratak Pritisni test
Sre vrednost u m / c Procenat od Sre vrednost u MPa Procenat od Sre vrednost u v. jedinice Procenat od Sre vrednost u MPa
1 4058 3,9 41,9 23,4 46,2 7,8 41,6
2 4082 4,6 24,4 40,2 43,7 7,6 35,0
3 4533 5,2 49,6 28,7 49,7 9,9 36,5
4 4300 3,9 38,1 36,3 46,6 8,3 40,1
5 4094 4,1 38,2 28,5 48,2 8,5 42,1
6 4453 3,6 45,5 41,6 47,6 7,6 39,3
7 3836 4,5 42,8 26,5 44,6 7,3 30,6
Sr. Znač. V ?4,26 ?32,2 ?8,14

Zaključak! Iz donje tabele postaje jasno da je minimalna greška u istraživanju karakteristična za ultrazvučnu metodu. Raspon kad je provera udara impulsa je maksimum.

Testiranje bez upotrebe uređaja

Gore navedene studije razmatrane su korišćenjem posebnih uređaja, ali ako je potrebno, jednostavne testove mogu se izvršiti ručno. Neće biti moguće dobiti tačne informacije o svojstvima snage, ali sasvim je realno odrediti klasu betona.

Prvo je pripremljen potreban alat: dleto i čekić, čija težina se kreće od 400-800 g. Uređaj za sečenje šoka je postavljen pravolinijski na površinu.

Na to se nanosi udarci prosečne sile, čije će analize biti izvedene.

Koristite čekić i dleto.
  • Jedva primjetan otisak može ukazati na to da otvrdnuta mješavina spada u klasu B25 i više.
  • Visoko vidljivi tragovi na površini objekta obično ostaju kada se koristi beton B15.
  • Značajne uvlačenje i prisustvo mrvica omogućavaju nam da pridodate primjenjenu kompoziciju klasu B10.
  • Ako je vrh alata ušao u avion na dubinu veću od 1 cm, onda je beton B5 bio moguć za rad.

Pažnja! Moguće je izvršiti provjeru na ovaj način u roku od nekoliko minuta bez opreme. Nakon toga, već će biti ideja o tome koja snaga ima ojačan sastav.

Državni standard

Regulisane su nedestruktivne metode za praćenje jačine betona prema GOST 22690-88, čije se klauzule odnose na lake i teške mešavine. Međutim, on odražava samo mehaničke metode koje ne uključuju ultrazvuk. Njihove granične vrednosti su predstavljene u tabeli.

Metoda definicije Granične vrednosti u MPa
Šok puls 5-50
Isključivanje 5-100
Diskovi za odbacivanje 5-60
Rib Chipping 10-70
Plastična deformacija i elastična rebra 5-50

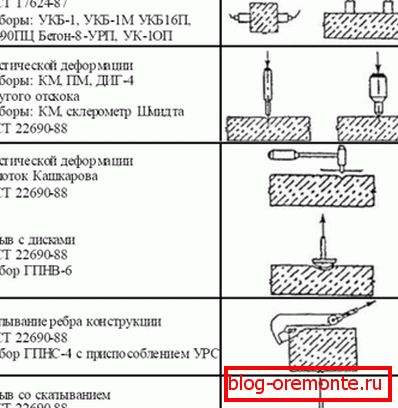

Instrumenti i osnovni standardi.

Radite s betonom

  • Za formiranje objekata na bazi građevinske mešavine napravljena je drvena ili metalna oplata koja može dati željeni oblik materijalu.
  • Da bi se poboljšale karakteristike kvaliteta kompozicije, postavljena je mreža od čelika armature, vezana zavarivanjem ili žicom. Obično se veličina ćelija kreće od 10 do 20 centimetara.
  • Ako je neophodno odvojiti neki dio iz strukture, onda se koristi sečenje armiranog betona sa dijamantskim krugovima.. Ovakva operacija se može izvršiti korišćenjem vode kako bi se izbjeglo teško prašenje.
  • Rešenje se sipava, po pravilu, na pozitivnim temperaturama.. Međutim, u prisustvu posebne opreme za grejanje, dozvoljeno je raditi sa negativnim termometrom.
  • Za stvaranje ventilacije unutar betonske konstrukcije (na primer, za temelj ili potkrovlje) u betonu se izbuše dijamantske rupe.
  • Dozvoljeno je učitavanje završene konstrukcije tek nakon završne solidifikacije smese, odnosno nakon 28 dana.

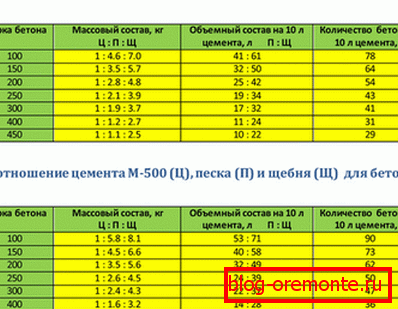

Proporcije za pripremu sastava cementa M400 i M500.

Kao zaključak

Представленная инструкция позволяет получить представление о проведении проверки прочностных качеств бетонных конструкций не только при помощи специального оборудования, но и с использованием подручных средств. Однако самостоятельный метод даст возможность сделать лишь предварительную оценку характеристик (см.также статью &#171;Коррозия бетона: причины и меры противодействия&#187;).

Više informacija o kontroli možete dobiti nakon gledanja video snimka u ovom članku.
