Izračunavanje kuće gaziranog betona: debljina i težina

Tema ovog članka je izračunavanje izgradnje kuće gaziranog betona. Moramo procijeniti potrebnu debljinu zidova i izračunati njihovu ukupnu zapreminu, što će nam omogućiti da procijenimo procijenjene troškove. Pored toga, pokušaćemo da nađemo način za izračunavanje procenjenog opterećenja na osnovu za izračunavanje njegove površine.

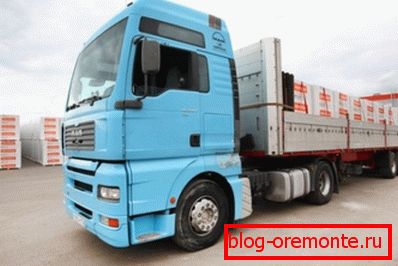

Svaka gradnja počinje sa obračunom građevinskog materijala.

Termička otpornost

Referentni podaci

Базовые требования к утеплению стен из газобетона изложены в СНиП 23-02-2003 «Тепловая защита зданий». Нам, однако, более интересно одно из приложений к строительным нормам, где перечисляются конкретные значения сопротивления теплопередаче для разных регионов страны.

Grad Zahtjevi za otpornost na toplotni prenos, m2 * C / W
Moskva 3,28
Soči 1,79
Sankt Peterburg 3,23
Voronež 3,12
Irkutsk 4,05
Astrakhan 2,76
Nižnji Novgorod 3,36
Magadan 4,33
Tver 3,31
Samara 3,33
Ufa 3,48
Omsk 3,82
Krasnodar 2,44
Yakutsk 5,28
Vladivostok 3,25

Napomena: za gradove koji nisu uključeni u listu, približne vrijednosti se određuju ekstrapolacijom najbližih naselja sa liste.

Šta uraditi sa ovim podacima? Koristite pri izračunavanju minimalne debljine zida. Za izračunavanje nedostaje još jedna grupa referentnih podataka - toplotna provodljivost gaziranih betona različitih gustoća.

Brend po gustini Termička provodljivost u suvom stanju, W / (m * s)
D300 0,08
D400 0,10
D500 0,12
D600 0,14
D800 0,21
D1000 0,24

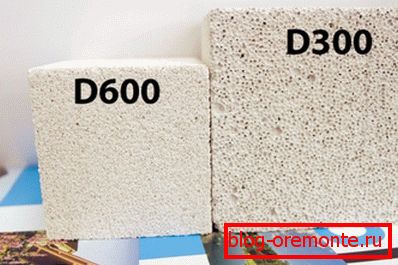

Sa smanjenjem gustine materijala smanjuje se njegova toplotna provodljivost.

Metoda i primer izračunavanja

Kako se debljina zida povećava fiksnom toplotnom provodnošću materijala, njegova toplotna otpornost se proporcionalno povećava. Minimalna vrednost debljine izračunava se jednostavnim pomnoživanjem potrebnog otpora na prenos toplote pomoću toplotne provodljivosti materijala; dobijamo rezultat u metrima: (m2 * C / W) * (W / (m * C)) = m.

Hajde da izvršimo izračunavanje gaziranih betona svojim rukama u kući u Krasnodaru. Naš izbor će biti na strukturno izolacionom gaziranom betonu D500: u razumnoj cijeni i izvrsnim izolacionim osobinama u njoj postoji dovoljno čvrstoće, što omogućava otklanjanje oklopnog rama za dvospratnu strukturu.

2.44 m2 * C / W * 0,12 W / (m * C) = 0,29 m. Očigledno je da su blokovi od 30 cm dovoljni.

Trebalo bi se razjasniti: naš proračun je u velikoj meri pojednostavljen. U stvarnosti, na toplotnu provodljivost zidova utiču njihova vlažnost, debljina gipsa (ako postoji) i vrsta unutrašnje dekoracije gaziranog betona.

Volumen

Izračunavanje materijala za izgradnju kuće gaziranog betona uključuje obračun zapremine zidova. Jedan od vodećih proizvođača građevinskog materijala - kompanija Aeroc - predlaže da se pridržava sledeće formule: (L * H - S) * 1,05 * B = V.

U njemu:

  • L je ukupna dužina zidova u metrima;
  • H - visina (za zgrade složene arhitekture - prosječna visina);
  • S - ukupna površina svih otvora.
  • 1.05 - izmena.
  • B - debljina bloka.
  • V - rezultat kubnih metara.
Šema izračunavanja, uopšteno govoreći, prilično je intuitivna.

Dakle, za jednokatnu zgradu veličine 10x10 metara i visinu od 3 metra sa ravnim krovom i debljinom zida od 0,3 m sa jednim vratima (2 * 0,9 m) i osam prozora (1,2 * 1,4 m), naši kalkulacije će izgledati ovako :

V = (10 * 4 * 3- (2 * 0,9 + 8 * 1,2 * 1,4)) * 1,05 * 0,3 = 32,9994 m3.

Da razjasnimo: izračunali smo samo zapreminu materijala za vanjske zidove. Particije se izračunavaju zasebno po istoj formuli.

Troškovi

Kako izračunati troškove kuće gaziranog betona?

Više ili manje, tačan rezultat se može dobiti samo na jedan način - procjenom svih radova i materijala. Međutim, možete se približiti aproksimaciji. Uzmimo kao model tipičan proračun troškova izgradnje kuće gaziranog betona, koji je napravio jedan od ruskih distributera YTong-a.

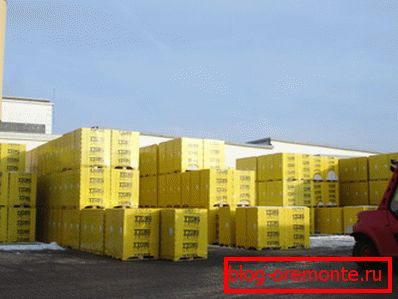

Ytong je najveći proizvođač gaziranih betonskih blokova.

Prema njegovoj proceni, cijena gaziranih betonskih blokova za zidove iznosi 116.270 rubalja; Ukupni troškovi svih građevinskih materijala je 590.000 r.

Troškovi стеновых блоков, таким образом, составляет 116270/590000=0,197 общих расходов на материалы.

Sada ponovo izračunavamo procenjene troškove zasnovane na našim proračunima.

  1. Po trenutnoj ceni aerodinamičnog betona D500 na 3.600 rubalja po kubnom metru, troškovi spoljnih zidova će biti 3.600 * 33 = 1.18800 rubalja.
  2. Procijenjeni troškovi za kupovinu svih građevinskih materijala mogu se procijeniti na 118800 / 0.197 = 603045 str.

Podsjetimo: gornja metoda daje vrlo značajnu grešku. Stvarni budžet za izgradnju može se razlikovati od onih koji se izračunavaju na desetine procenata.

Masa i fondacija

Kako procijeniti specifični pritisak na fondaciju?

Izračunati masu po metru samog zida je jednostavno. U našem slučaju, jednak je proizvodu visine, debljine i gustine zida: 3 * 0,3 * 500 = 450 kg.

Praksa pokazuje da je masa konstrukcije, koja je predmet upotrebe materijala približno iste gustine, približno jednaka dvostrukoj masi podnih zidova. Za armirane betonske podove na zidovima od gaziranih betona, možete bezbjedno uzeti odnos 1: 3; u ovom slučaju, pritisak po metru temeljice iznosi 450 * 3 = 1350 kg.

Uputstva za izračunavanje minimalne širine osnove zasnovane na nosivosti tla. Pretpostavimo da je 1 kgf / cm2. U ovom slučaju, minimalni kvadratni metar temelj mora biti 1350/1 = 1350 cm2, što će nam dati širinu od 13,5 centimetara.

Nosivost nekih tla.

S obzirom na činjenicu da se temelji traka izuzetno rijetko grade širinom manje od 400 mm, ovo stanje je više nego izvodljivo.

Korisne stvari

Na kraju - neke korisne informacije o izgradnji gaziranog betona.

  • Ojačanje zidova je veoma poželjno.. Obično u svakom četvrtom redu, u žljebovima su postavljene dvije linije armature.
  • Tehnološki otvori i otvori koji bolje funkcionišu sa dijamantskim alatom. Dijamantsko bušenje rupa u betonu savršeno ostavlja ivice, bez čipovanja.

Pored toga: za ojačane plafone, sečenje armiranog betona sa dijamantskim krugovima je takođe pogodno u tome što vam omogućava prolaz armature bez promene alata.

  • Mauerlat i truss sistem su postavljeni samo na armopojama.
U foto-punom armopojasu.

  • U područjima podložnim zemljotresu, neophodna je armo truba.

Zaključak

Nadamo se da će gornje (ali vrlo grube) metode obračuna pomoći čitaocu da se pripremi za izgradnju. Kao i obično, dodatne informacije mogu se naći na video snimku u ovom članku. Successes!
