Kabl za grejanje betona: ključni element unutrašnjeg sistema

Kabl za grejanje betona bez transformatora omogućava vam da značajno optimizujete proces održavanja optimalne temperature u rastvoru otvrdnjavanja. Uprkos činjenici da su sami provodnici ove vrste skuplji od standardnih PNSV žica i njihovih analoga, ukupni troškovi rada su mnogo niži.

U našem članku ćemo objasniti šta su ključne karakteristike takvih provodnika, a takođe opisati njihove prednosti.

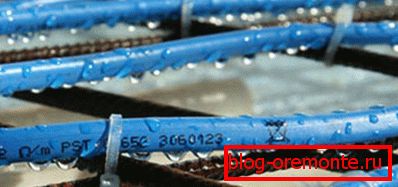

Tako da beton ne trpi zbog niskih temperatura, može se zagrijati pomoću posebnih toplinskih kablova

Održavanje temperature u betonu

Standardna tehnika

Zagrevanje betona pomoću kabla obično se koristi ako se zimovanje vrši. Istovremeno postoji i rizik zamrzavanja vode u rastvoru, što dovodi do sporije hidracije cementa i smanjenja jačine betona.

Da biste to izbegli, uputstva preporučuju da postupite prema sledećoj shemi:

  • Za zagrevanje mase rastvora, uzima se žica PNSV jedne žice prečnika od 1,2 do 4 mm.

Savjet! Za ojačane strukture izabrana je modifikacija PVC izolacije, za nearmirane strukture - u polietilenskoj izolaciji. To je zbog činjenice da se polietilen može rastopiti, što će dovesti do kratkog spoja na metalnom okviru.

  • Žica je isečena u identične fragmente (obično 28 ili 17 m), koji su uvijeni u kompaktne spirale prečnika 30-40 mm.
  • Spiralni "navoji" su međusobno povezani u nekoliko identičnih grupa i postavljeni u oplatu unutar kaveza za ojačanje.
  • Pošto karakteristike PNSV kabla ne dozvoljavaju da se koriste u vazduhu, na terminali sistema su postavljeni takozvani "hladni krajevi" debljih žica.
  • Oplata se uliva betonom, a nakon inicijalnog podešavanja, čitav sistem je povezan sa mrežom putem step-down transformatora. Ovaj uređaj omogućava podešavanje jačine ulazne struje, što vam omogućava da kontrolišete temperaturu provodnika unutar rešenja.

Karakteristike grejnih kablova

Tehnika opisana gore je sasvim delotvorna, ali ima nekoliko nedostataka. Ključ je potreba za korištenjem transformatora za smanjenje napona.

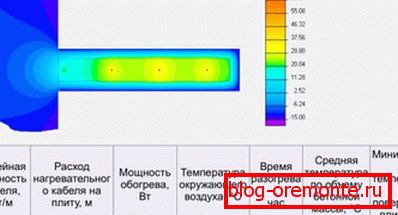

Temperatura očitavanja

Međutim, možete to učiniti bez ovog velikog uređaja. Naravno, umesto standardne PNSV žice, potrebno je koristiti posebne grejne kablove, kao što su VET (Finska) ili KDBS (RF). Takvi proizvodi karakterišu takva svojstva:

Karakteristike VET KDBS
Radni napon, volt 220-230 220-240
Linearna snaga, W / m 35-45

(ovisno o modelu i dužini)

40
Otpor izolacije, MOhm / m 103 103
Preporučeni radijus savijanja, mm 25 35
Nominalni prečnik, mm 6 7
Veličine sekcija, m od 3.3 do 85 od 10 do 150
Klasa zaštite YP67 YP67

Takvi uređaji su projektovani da rade sa normalnog napajanja sa naponom od 220 V. Visokokvalitetna PVC izolacija pruža pouzdanu zaštitu od kratkih spojeva i kvarova, pored toga, ne postaje krhka čak i na temperaturi od -350C, što značajno proširuje "klimatski okvir" upotrebe takvih provodnika.

Za razliku od PNSV žice, BET i KDBS kablovi ne zahtevaju odrezivanje. Na ivicama sekcija su postavljeni kraj i spojnice, što vam omogućava da brzo montirate kompletan sistem grejanja koristeći minimalni skup alata.

Cable Bay KDBS

Preporuke za instalaciju

Preliminarni proračun

Proračun kablova za grejanje betona je prilično jednostavan:

  • Prema standardima za grejanje jednog kubnog metra rastvora, potrebno je izgraditi snagu od 0,5 do 1,5 kW.
  • Da biste uštedeli struju, možete dodati aditive protiv smrzavanja betonu, kao i opremiti izolovane oplate. Cena dodatnih materijala istovremeno će biti kompenzirana smanjenjem troškova električne energije.
  • Prilikom preljevanja standardne debljine, obično se postavlja do 4 metra žice za grijanje po kvadratnom metru.
  • Kada se sipaju debljine monolita, provodnici se stapaju dugim putem, sa razmakom od najmanje 30-40 cm

Postavljanje grejnih krugova

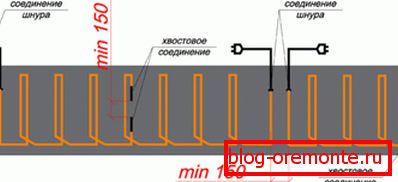

Preporučeni izgled obeleživača

Sastavljanje sistema grejanja sopstvenim rukama je prilično jednostavno:

  • Najpre napravimo oplatu i montiramo armaturni kavez.
  • Onda procenjujemo gde će grejanje betona biti najpotpunije, a sakupljamo kablovske proizvode sa delova odgovarajuće dužine.
  • Najčešće zagreju površinu materijala, mesta susednosti horizontalnih i vertikalnih ravni, itd..

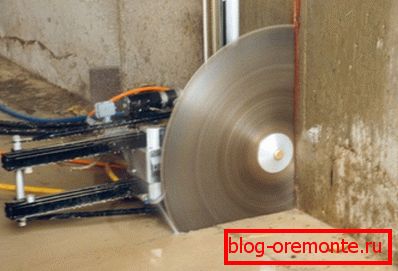

Sečenje armiranog betona sa dijamantskim krugovima može oštetiti grejne elemente.

Obratite pažnju! Neželjeno je prelaziti dilatacijske spojeve, kao i područja u kojima će se naknadno obavljati dijamantsko bušenje rupa u betonu.

  • Unutar oplata postavljamo kablove na takav način da svi provodnici leže najmanje 20 cm od površine zamrznutog betona.
  • Da biste izbegli pojavu pukotina i gubitaka na polimernoj izolaciji, okretanje treba da bude glatko. Radijus krivine za različite modele biće drugačiji, ali u većini slučajeva stručnjaci ga čine jednako 40-50 mm - sa marginom.
  • Da bi se ravnomjerno raspodijelila temperatura u debljini betona, poželjno je postaviti provodnike na ravnopravne udaljenosti jedne od drugih.. Presek žica nije dozvoljen, a minimalno rastojanje između dva kruga grejanja je 40 mm.

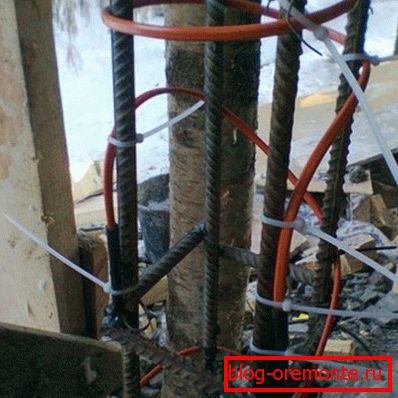

Fotografija sidrenog vodiča

Nakon rasporeda fiksira provodnike na uređaju. Da biste to uradili, koristite uobičajenu žicu, vezujući ga bez nepotrebnih napora i deformacije izolacije. Takođe možete koristiti plastične obujmice.

Onda popunjavamo oplatu betonom, pokušavajući da ne poremetimo postavljanje termoelementa. Kablovi BET i KDBS dozvoljavaju vibracije, jer je beton prilično moguć za zaptivanje.

Svi postavljeni elementi su povezani sa kontaktnim žicama u sistem, a potom - priključeni na izvor napajanja.

Zaključak

Kabel za zagrijavanje betona, koji se pokreće iz mreže bez korišćenja step-down transformatora, veoma je pogodan za upotrebu. Naravno, njegov trošak je mnogo veći od onog kod PNSV žica, ali s druge strane omogućava rešavanje postavljenog zadatka - održavanje optimalne temperature rješenja - mnogo efikasnije. Više informacija o ovoj temi naći ćete proučavajući video u ovom članku.
