Kako izračunati koliko vam je drvena kuća potrebna:

Ovaj članak je posvećen rješavanju praktičnih problema izračunavanja nekih parametara budućeg vikendice. Kako izračunati koliko drveta trebate kod kuće? Kako izračunati teret na temeljima? Ova pitanja se neizbežno javljaju tokom procesa izgradnje.

Pokušaćemo pronaći odgovore.

Izgradnja počinje sa proračunom i merenjem.

Volumen i sekcija

Kako izračunati količinu drveta kod kuće?

Mi ćemo morati podeliti zadatak na nekoliko komponenti:

  • Izračunavanje broja podnih i plafonskih greda greda.

Trebalo bi se razjasniti: dno prvog sprata ne mora biti potrebno postaviti na drvene grede. Monolitna baza ploče je skupo, ali značajno rešenje za nestabilna tla.

  • Izračunavanje truss sistema. Odmah napravite rezervaciju: uređaj se može razlikovati u zavisnosti od oblika krova. Razmotrićemo jednu od najjednostavijih opcija.
  • Izračunajte količinu materijala za vanjske zidove.
  • Procjena količine drveta za unutrašnje pregrade. Napomena: najčešće su okvirna struktura; pregrade izrađene od profila u unutrašnjosti kuće su obavezne samo ako su gredama potrebna dodatna podrška.

U ovom redu, idemo napred.

Grede

Типичная толщина половых и потолочных балок - 100х150 миллиметров при шаге между ними 0,8 - 1 метр. Grede врезаются в венцы в вертикальном положении: в этом случае обеспечивается их максимальная жесткость по отношению к направленной по вектору гравитации нагрузке.

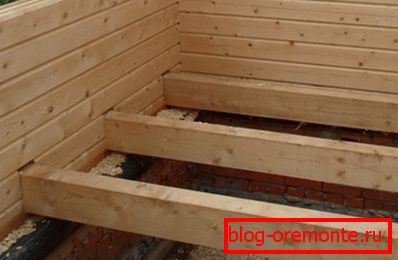

Grede пола врезаны в первый венец.

Kako izračunati broj greda i njihovu ukupnu dužinu?

  1. Količina za svako preklapanje se određuje jednostavnom podelom dužine kuće korakom između greda i oduzimanjem jednog. Dakle, za kuću dimenzija 6x10 metara sa koracima između greda od 90 cm potrebno je 10 / 0,9 - 1 = 10 greda.
  2. Sa dužinom snopa od 6 metara (što se poklapa sa standardnom dužinom zraka), potrebno je 6 x 10 = 60 linearnih metara.

Međutim, građa se, po pravilu, prodaje u kubnim metrima. Kako izračunati kockice drvne građe, znajući njegovu sekciju i dužinu? Jednostavno jednostavno: pomnožite ih tako što prvo pretvarate sve vrednosti u brojila. U našem slučaju, za materijal sa dijametrom od 100x150 mm, zapremina dužine 60 metara je jednaka 0,1 * 0,15 * 60 = 0,9 m3.

Rafters

Kako izračunati drvenu građu na kockama, potrebna za proizvodnju truss sistema? Kao što je već rečeno, smatramo najjednostavnije rešenje: krovni poklopac.

Smatra se da nagib krova iznosi 45 stepeni; koračni rafteri - 60 centimetara; njihov materijal je drvena građa od 50x150 milimetara.

Kapetanova očitljivost sugeriše: češće su špricevi, manji je njihov deo može biti pod stalnim opterećenjem. Inače, o opterećenju: s povećanjem nagiba krova smanjuje se maksimalna masa snega koja se akumulira na krovu, ali se povećava vetar. Praktični zaključak: u snežnim oblastima, krov se bolje uradi sa većom pristrasnošću, u vetrovitom - sa manjim.

U našem slučaju, sistem sa trussom je izuzetno jednostavan: dve glavne noge konvergiraju iznad središta kuće i fiksirane su uzdužnim nosačem - šipkom istog dela koji povezuje vrhove trouglova duž uzdužne osovine kuće.

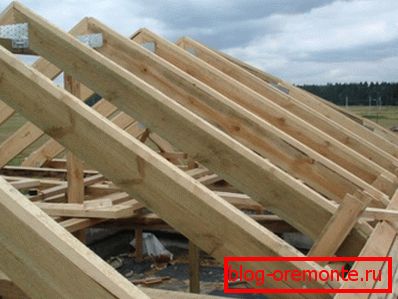

Na fotografiji - rafters ravno krovni krov, koji nije povezan sa nosačem.

Dakle, kako izračunati količinu drveta koja vam je potrebna za kuću da biste instalirali krovni okvir?

  1. Prolaz duž osovine kuće očigledno je deset metara, kao i sam objekat.
  2. Sa krovnim nagibom od 45 stepeni, izračunavanje dužine nogu nogu svedeno je na izračunavanje dužine nogu jednakog pravog trougla sa poznatom hipotenuzom (jednako se sećam, do prečnika kuće - 6 metara). Suma kvadrata nogu jednaka je kvadratu hipotenuze. Rešavanje jednostavne jednačine, dobijamo dužinu rafter nogu na 4,24 metra. Dakle, svaki trougao će uzeti 8,5 metara drveta.
  3. Ukupan broj trouglova koji oblikuju greben krova je 10 / 0,6 - 1 = 16 (zaokruženo do najbližeg cjelovitog vrijednosti). Ukupna dužina špala će biti 8,5 x 16 = 136 metara. Dodajući trčanje, dobijamo 146 metara širine 50x150.
  4. Kako izračunati koliko drveta u kocki, već znamo. Prevodimo kalupe u kubnim metrima: 146 x 0.05 x 0.15 = 1.095 m3.

U praksi je bolje izračunati količinu drveta za oko 1,3 puta. Zašto?

Zato što smo u prethodnim proračunima namjerno zanemarili niz faktora.

  • Sa dužinom trkačkih nogu od 4,24 metra, imat ćemo dosta obrezivanja. Da, mogu se koristiti; ali kada se izgradnja špaleta preklapa sa smanjenom dužinom.
  • Da bi zaštitili zidove od padavina, krov proširuje izvan granica, formirajući nadvore. Stvarna dužina trbušne noge će biti nešto više od izračunate vrijednosti.
  • Određena količina materijala, čak iu idealnom slučaju, ići će na obrezivanje.

Vanjski zidovi

Kako izračunati koliko drvene građe trebate kod kuće kada su u pitanju spoljašnji zidovi?

Da razjasnimo: istu jednostavnu metodu izračunavanja koristi se za izračunavanje spoljašnjih zidova i nosivih pregrada sa drveta. U posebnom odeljku, smatramo samo proizvodnju particije rama.

Zapravo, instrukcija u ovom slučaju je svedena na rešenje velikog broja jednostavnih geometrijskih problema.

  1. Predstavili smo zidove, žlebove i pregrade u obliku najjednostavnijih geometrijskih oblika, izračunavamo njihovu površinu.

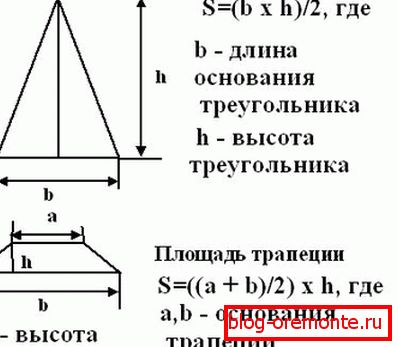

Prilikom izračunavanja moramo zapamtiti neke formule.
  1. Izračunamo površinu svih otvora i oduzmemo je od prethodno dobijene vrednosti.
  2. Uvećavajući površinu zidova po svojoj debljini, dobijamo ukupnu količinu drvene građe potrebne za ovaj deo konstrukcije.
  3. Kako izračunati koliko drveta u kockama - već smo shvatili. Ako je tokom kupovine neophodno pretvoriti kubni kapacitet na linearne brojilo ili na broj proizvoda fiksne dužine, potrebno je samo pomnožiti njihov broj u kubnim metrima prema ukupnoj zapremini materijala.

Hajde da rešimo mali praktični problem. Kako izračunati šipku za kupatilo 6x4 metara sa visinom zida od 2500 milimetara?

Slažemo se da:

  1. Gradimo kupatilo od šipke s odsećom od 200x200 milimetara.
  2. Krov - jednostavna šupa, sa minimalnim nagibom. Ovo je vrlo lako izraditi sopstvenim rukama bez složenih proračuna rafters.
  3. U kadi jedna poprečna unutrašnja podela čvrstog drveta istog odeljka. U ovom slučaju nam ne treba čvrstoća, već maksimalna izolacija parne sobe iz hladnijeg čekaonice.
  4. Veličina ulaznih vrata je 200x90, vrata parne sobe su 180x80 cm, prozori u parnoj sobi su 40x30 cm, dva prozora u čekaonici su po 80x120 cm.

Nastavljamo sa proračunima.

  • Ukupna dužina zidova i pregrada je 6 + 6 + 4 + 4 + 4 = 24 metara.
  • Njihova ukupna površina bez otvora je 24 x 2,5 = 60 m2.
  • Otvori će smanjiti ovu površinu za (2 x 0,9) + (1,8 x 0,8) + (0,4 x 0,3) + 2 x (0,8 x 1,2) = 1,8 + 1 , 44 + 0,12 + 1,92 = 5,28 m2. Biće 60 - 5,28 = 54,72 m2.
  • Sa debljinom zida od 20 cm, zapremina zidova biće približno jednaka 11 m3 (54,72 x 0,2). Uzimajući u obzir zalihu za obrezivanje (u principu, to je 15 posto), trebalo bi da kupimo najmanje 12,5 kubnih metara.
  • Na Kubi, 25 metara bara ove sekcije (1 / (0,2 * 0,2)). Uz dužinu jednog proizvoda od 6 metara, 12,5 kocki odgovara 12,5 x (25/6) = 52 komada.
Kompaktna jednokrevetna kupka.

Frame particije

Kako izračunati bar za kuću kada je u pitanju particija rama?

Sve zavisi od njegovog dizajna. Tipično rešenje je ram izrađen od šipke s odsečkom od 50x50 milimetara u koracima od 40 cm za gipsane ploče i 60 cm za oblogu od šperploca. Okvir - vertikalno; od dna i odozgo po cijeloj dužini pregrada nalazi se uprtač - uzdužni šipak istog odeljka.

Korisno: cijena suvog zida je znatno niža; Međutim, ako su zidovi složeni iz šipke prekriveni lakom iznutra, to će izgledati nešto strano. Ali lakirana šperploča će se savršeno uklapati u ukupni koncept drvene kuće.

Nedostatak duzine bar u ovom slucaju ne predstavlja nikakav problem: lako se spoji jednostavnim spajanjem pola drveta.

Hajde da izračunamo potrošnju šipke za čvrstu unutrašnju pregradu širine 5 metara i visine 2,8 metra.

Materijal za pokrivanje - šperploča; Prema tome, korak između vertikalnih elemenata okvira će biti 0,6 metara.

  • Gornje i donje podužne šipke će imati ukupnu dužinu od 5 + 5 = 10 metara.
  • Broj vertikalnih šipki dužine 2,8 metara je 5 / 0,6 - 1 = 8 (zaokružen u celini). Njihova ukupna dužina je 2,8 x 8 = 22,4 metara; uzimajući u obzir uzdužne šipke, trebaju nam 22.4 + 10 = 32.4 metara.
  • Ne zaboravite da napravite amandman za obrezivanje drveta: 32,4 x 1,15 = 37,26 metara.

Kako izračunati kubni metar drveta, još se sećamo:

  • U kocki sa poprečnim presekom od 50x50 mm 1 / (0,05 x 0,05) = 400 linearnih metara.
  • 37.26 mjerača vožnje će biti 37.26 x 0.05 x 0.05 = 0.09315 m3.

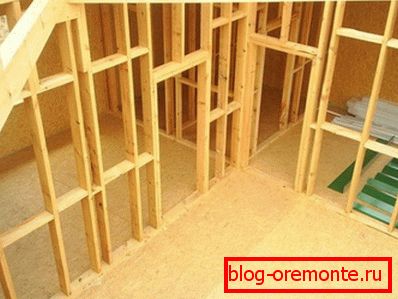

Sa visokom visinom, pregradni zidovi mogu biti povezani sa horizontalnim vijcima.

Masa

Naučili smo kako da rešimo razne zadatke u vezi sa izračunavanjem kocke jednog greda. Međutim, nijedan manje važan problem nije izbegao našu pažnju - izračunavanje tereta na temeljima. Požurite da ispravite ovaj nesporazum.

Zašto ti je to potrebno?

Naravno, za izračunavanje same osnove za kuću.

Pošto su relativno lake kuće od drveta obično postavljene na laganim temeljima - vijkom, stubnom i trakom, tokom izgradnje treba riješiti nekoliko tipičnih zadataka:

  • Izračunati površinu podruma sa poznatom masom kuće i nosivošću zemljišta.
  • Izračunajte broj šrafova sa poznatom masom kuće i nosivost jedne gomile.

Referentne vrijednosti

Kako proceniti masu kod kuće? Vaganje nije lako, zar ne?

Zadatak će nam biti pojednostavljen zahvaljujući dugogodišnjem zapažanju: ako je struktura strukture donekle izbalansirana (to jest, na primjer, armirani betonski podovi ne leže na zidovima od voćnih panela), maksimalno opterećenje na temeljima je približno dvostruko veća od ukupne mase zidova.

Volumen zidova koje smo naučili da izračunamo. Jasno je da za izračunavanje mase nema nedostataka: referentne vrednosti gustine drveta popularnih vrsta.

Da ne smetamo čitaocu potragu za referentnim knjigama, mi ih damo.

Imajte na umu: gustina drveta se daje pri vlažnosti ne više od 18%. Tzv. Bafer prirodne vlage može biti mnogo više sirovog i, shodno tome, ima mnogo veću gustinu.

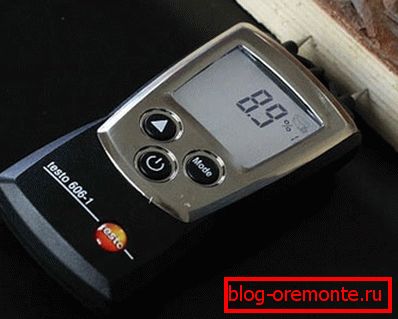

Uređaj za merenje vlage u drvetu.
  • Siberova jela - 390 kg / m3.
  • Kedar - 420 kg / m3.
  • El - 450 kg / m3.
  • Bor - 520 kg / m3.
  • Kiparis - 600 kg / m3.
  • Bera - 650 kg / m3.
  • Višnja, ariš - 660 kg / m3.
  • Bukva - 680 kg / m3.
  • Hrast - 690 kg / m3.
  • Pepeo - 750 kg / m3.

Najpopularnija su jeftina smrča i bor; zlatna sredina između izdržljivosti i jeftine je kedra. Hrastova drveca je izuzetno otporna na nepovoljne faktore okoline; međutim, log kuća bi koštala godišnji budžet male afričke države.

Zaključak

Kao što vidite, izračunavanje nije posebno teško. Video u ovom članku sadrži korisne informacije o ovoj temi, pogledajte. Uspjeh u izgradnji!
