Kako transformator radi grejanja betona

Tempo izgradnje uvek treba da se uklapa u okvir dizajna, uprkos vremenskim uslovima, tako da se rad obično vrši u punoj razmeri u zimskom periodu, a da ne bude ometan mrazom, koristite transformatore grejanja za beton.

Snaga tih jedinica je različita, ali objekti se takođe razlikuju po zapremini, pored toga, ova metoda deluje kao akcelerator, tako da zima ne utiče na brzinu proizvodnje. U nastavku ćemo vam reći malo o ovakvim jedinicama i metodama njihovog korišćenja, a takođe ćemo vam pokazati dodatne video snimke u ovom članku na istoj temi.

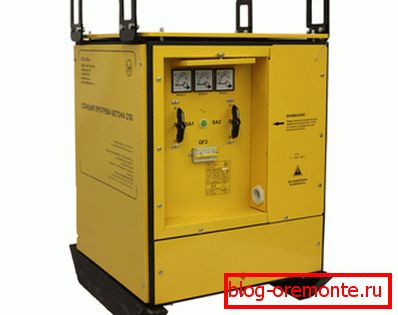

Step-down transformator SPB

Niskonaponski transformator i beton

Princip rada

Princip zagrijavanja

Za pretakanje monolitnih struktura na temperaturama ispod -4 ° C, koriste različite metode zagrevanja betonske mase, to su infracrvene emiteri i zagrejani rastvori, topla oplata i anodni grejači. Međutim, najefikasniji i ekonomičniji mogu se nazvati zagrevanje betona pomoću niskofrekventnog transformatora i žice PNSV (čelična grejna žica Vinil izolacija).

Pre povezivanja transformatora za betonsko grejanje, šarke iz žice PNSV sa presekom od 1,2 mm postavljaju se na armaturni kavez.2 do 3 mm2. Ovaj kabl može da se zagreje do temperature od 80 ° C, tako da zagreje rastvor na 40 ° C-50 ° C, a sve ovo se dešava na temperaturama vazduha od -4 ° C i niže. Da bi se postiglo optimalno zagrevanje betona u hladnim uslovima, potrebno je oko 60 m PNSV-1.2 po kubnom metru rešenja.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).

Za zagrevanje, instrukcija omogućava upotrebu transformatora kao što su KTP-06-20, KTPTO-80, KTP-OB-160, TSDZ-63 i tako dalje.

Napomena Za ispravan rad kruga grejanja, PNSV žica mora biti u betonskoj masi (povezivanje se vrši aluminijumskom žicom). Ako je PNSV otvoren, to će jednostavno izgoreti.

Uljni transformator. Tehničke specifikacije

Transformer KTPTO-80 KTP-63-OB
Nominalna snaga (kVA) 80 63
HV napon (V) 380 380
Napon na praznom hodu CH (V) 49, 60, 70, 85, 103, 121 49, 60, 70, 85, 103, 121
Struja na strani SN po naponu 660 (49-70 B, A) 520 (49-70 B, A)
Struja na strani SN po naponu 382 (85-103-121B, A) 301 (85-103-121B, A)

Transformer сухой. Технические характеристики

Transformer TZZ-20
Nominalna snaga (kVA) 20
Nominalna frekvencija (Hz) 50
Broj faza 3
Nazivni napon namotaja, HV transformator, V NN 380/220 12,4; 24,8; 49,7;66,0
Nazivna struja NR transformatora A NN 30,4/52,6 465;375; 235;175
Struja bez opterećenja (%) 7,5
Shema veze / grupa Star / Trougao
Gubitak kratkog spoja (W) 400
Gubitak u stanju mirovanja (W) 200

Priprema za rad i lansiranje

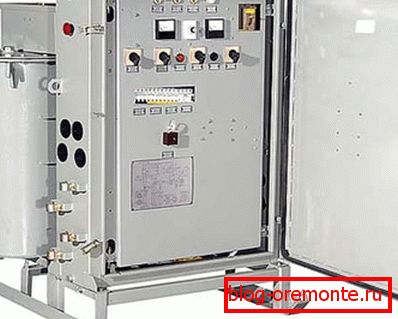

Фото понижающего трансформатор KTPTO-80

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона KTPTO-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Svi radovi na zagrevanju ubrizganog betona treba izvršiti u skladu sa SNiP 111-4-80 / ch.11 i GOST 12.1.013-7, kojim se uređuje redosled rada i električna sigurnost.

  • Prije svega, KTPTO mora biti izjednačen i to se može učiniti povezivanjem kabla za napajanje (četvrtog jezgra) sa terminalom N XT6 jedinice, čime se sve povezuje sa metalnim upravljačkim ormarićem. Transformator je zasnovan na sankama - postoji poseban vijak za povezivanje kola, a za povezivanje se koristi čelična žica najmanje 4 mm.
  • Pre nego što povežete transformator odozgo na mrežu, potrebno je da proverite izolacioni otpor svojim rukama, koji ne bi trebalo da bude manji od 0,5 MΩ, a takođe obratite pažnju na gustinu kontaktnih veza. Putni prekidači SQ1 i SQ2 moraju biti instalirani tako da kada otvorite poklopac kućišta transformatora i PU, postojala je mogućnost pouzdanog zatvaranja kontakata SQ1 i SQ2. Pored toga, neophodno je provjeriti osigurače u slučaju kratkog spoja.
  • Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
  • Nakon toga, krug grejanja instaliran u oplatu može se priključiti na napojni kabl, koji je, pak, priključen na priključni blok XTB.

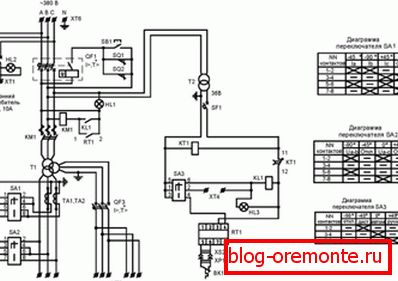

Šematski dijagram KTPTO-80
  • Na ulazu KTPTO snabdevamo 380V snage i uključujemo QF1 nakon provere napona na HL1 i HL3, a nakon toga, pomoću dugmeta za isključivanje u slučaju nužde SB1, izvršite isključenje kontrole, nakon čega se QF1 ponovo pokreće. KL1 napaja SB3 dugme, nakon čega bi trebalo aktivirati magnetni start KM1.
  • Da biste promenili način rada, potrebno je podići poklopac na kućište transformatora, a zatim preko graničnog prekidača SQ1 QF1 će se automatski isključiti. Zatim prebacite korake napona i uključite QF1 i KM1.

Napomena S obzirom na to da lanac hrane tokom betonskog grejanja može biti opasan po život, samo je obučeno osoblje koje je upućeno u sigurnosne propise dozvoljeno da servisira CTPD. Pored toga, takvi radnici bi trebali biti u stanju da pruže prvu pomoć na vrijeme za električni udar.

Zaključak

Za kućnu upotrebu, možete iznajmiti korišteni step-down transformator, jer to neće biti korisno bilo gdje drugdje osim gradilišta. Pored toga, ako je zapremina betoniranja malena, onda možete koristiti mašinu za zavarivanje kao transformator.
