Kako utvrditi potrošnju armature za kocke betona prilikom

Prilikom izgradnje velikih industrijskih i civilnih objekata, potrošnja armature po kocki betona određuje se prema GOST 5781-82 i GOST 10884-94 i uzima se u obzir unaprijed prilikom projektovanja objekata. Ali šta da radite kada se takva izgradnja odvija kod kuće?

Malo je verovatno da će se iko strogo pridržavati standarda Gosstroi, ali i dalje morate da se pridržavate bilo kakvih normi, posebno kada je reč o lepljenju traka za stezanje, gdje se, u stvari, koristi od armiranog betona.

Punjenje osnove ploče

U nastavku ćemo govoriti o načinu takvih proračuna i proračunima, kao io video snimku u ovom članku o našoj temi.

Ojačanje armiranobetonskih konstrukcija

Gde su prefabrikovane i monolitne armirane betonske konstrukcije koje se koriste u kući

Ojačanje trake
  • Cement, to je jedan od najtraženijih materijala u bilo kojoj konstrukciji i nijedna velika konstrukcija nije potpuna bez betoniranja - koristi se tamo, bilo montažnim ili monolitnim armiranim betonom. Ako govorimo o montažnim armiranobetonskim konstrukcijama, za privatnu konstrukciju se uglavnom koriste temeljni blokovi i podne ploče. Za monolit, postoji i ne mnogo širok spektar primena - ovo je traka u obliku osnove i ojačana košuljica, koja je u stvari i osnova ploče.
  • U nekim slučajevima izgradnja privatnih kuća čini monolitne podove - to se obično odvija u slučajevima kada nije moguće opremiti prilazne puteve za transport i ugradnju montažnih podova. Jednostavno rečeno, kuća je izgrađena na mjestu gdje dizalica za dizanje tereta ne može da radi - u planinama, na brdu i slično. U takvim slučajevima je izuzetno važno uputstvo iz GOST 5781-82 i GOST 10884-94.

Preporuka. Sastavljanje armaturnih kaveza za monolitne armirane betonske konstrukcije kod kuće, po pravilu, vrši se uz pomoć čelične pletive žice. Da se koristi za ovo elektro ili gasno zavarivanje je neprofitabilno - povećava se cena i smanjuje kvalitet.

Potrošnja ventila

Ventili od različitih sekcija

Pošto sve RC konstrukcije imaju različite namjene, karakteristike, aditive i punila, onda je stopa potrošnje armature na 1 m3 beton se može razlikovati u svakom slučaju. Sve ove norme su, naravno, regulisane, a to se može odrediti korišćenjem gore pomenutih državnih standarda. Međutim, pored njih postoje i GESN (državni osnovni procijenjeni normativi) i FER (cijene federalnih jedinica koje se zasnivaju na istom GESN-u).

Na primjer, prema GLUS 81-02-06-2001 na 5m3 monolitna opšta namjena će zahtijevati 1 tone metala, koja je jednako raspoređena kao armaturni kavez. Detaljnije prosječna potrošnja ventila po 1 m3 бетона можно прочесть в ФЕРах, которые гласят, что столбчатые фундаменты (плиты, стаканы, пазы, подколонники) до 2м в высоту нуждаются в 187kg / m3, a stan ŽBK - 81kg / m3.

Standardno Norma za ovaj standard
FER 06-01-001-17 187kg / m3
FER 06-01-001-16 81kg / m3



Popunite temelj

Podnožje osnove

Oba ploča i trake obično koriste rebrastani armaturni tip A-III, sa poprečnim presekom od najmanje 10 mm, iako za spojeve od ramenih omota često se koristi glatka zida šipke manjih delova.

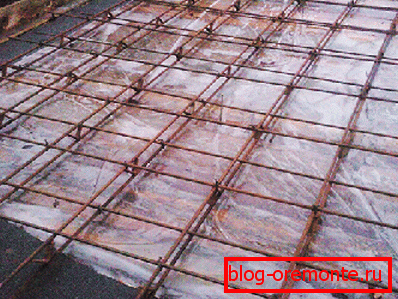

На верхнем фото видно, как монтируется сборный каркас для плиты - он состоит из двух обрешёток, где стандарт ячейки имеет 200×200 мм. Высота плиты будет зависеть от веса вышестоящего строения, но вам следует позаботиться о том, чтобы весь металл был покрыт раствором, слой которого составит не менее 50 мм.

Примечание. Если учесть, что на один кубометр вам нужно расходовать 81 кг арматуры, то её сечение вы будете подбирать в зависимости от толщины плиты - получается, что чем толще плита, тем больше диаметр прута. Вам нужно будет постараться на одном кубометре расположить определённую массу, соблюдая при этом размер ячейки 200×200 мм. В общую массу металла вы также можете включить вертикальные прутья, которыми вы будете соединять обрешётки своими руками.

Princip ugradnje rama

Теперь давайте посмотрим, сколько арматуры на куб бетона расходуется при закладке ленточного фундамента, и если ориентироваться на массу, то здесь тоже можно придерживаться FER 06-01-001-16, которые предусматривают 81кг металла на куб раствора. Здесь вам будет легче ориентироваться по ширине и высоте ленты.

Na primjer, ako njegova širina nije veća od 40 cm, onda se jedan red (pojas) obično dozvoljava u dvije šipke sa poprečnim presekom od 10-12 mm, ako se taj parametar poveća, onda se u skladu s tim broj šipki u nizu povećava. Isto se može reći o visini trake, tako da, do 60 cm, obično se koriste dva nivoa, kao što je na gornjoj slici, ali ako je temelj produbljen, onda su takvi nivoi raspoređeni približno 40 cm.

Pored toga, tu su i vertikalni nadvozi, koji su takođe montirani sa koraka od 40-50 cm, povezujući pojaseve duž cele dužine osnove. Budući da nećete kupovati metal po težini, onda će vam biti jednostavno neućeno da izračunate koliko je potrebno armiranje za 1 kubni metar betona - mnogo je lakše izračunati njegov oblik.

To znači da određujete ukupnu dužinu trake i pomnožite sa brojem šipki koji će biti potrebni po linearnom metru. Posle toga, ukupna dužina armature je podijeljena na 6 ili 5 (dužina šipke) i shvatićete koliko se komada kupiti za celu bazu.

Zaključak

Pri obradi monolitnih temeljnih ploča i traka, sečenje armiranog betona sa dijamantskim krugovima i dijamantsko bušenje rupa u betonu vrši se na opšti način iz državnih standarda i građevinskih propisa. Uspjeh u izgradnji!
