Kao što se primjenjuje na gradilištu betonska toplana

Celokupna implementacija monolitnih građevinskih radova omogućava izgradnju objekta na vreme. Zbog toga programeri stvaraju nove tehnologije i opremu koja omogućavaju da ne prestaju da rade čak i tokom velikih mraza. Primer je betonska stanica KTPTO 80, zbog čega se ne zamrzava i zadržava svoje osobine.

Betonska stanica za grejanje

Slični uređaji se razlikuju u jednostavnosti dizajna i jednostavnosti u radnom vremenu. Njihova upotreba vam omogućava da značajno ubrzate proces. Pored novog, možete koristiti i nakon popravke.

Suština ove metode je jednostavna - u samoj masi betona pretvara se električna energija u toplotu, što dovodi do njegovog zagrevanja. Brzina procesa i njegova maksimalna temperatura direktno zavise od snage uređaja. Na primjer, ovo se može dovesti do 1000C.

Savjet: ako je potrebno demontirati betonske konstrukcije, najbolja opcija je presecanje armiranog betona dijamantskim krugovima.

Princip uređaja

Kada temperatura ambijenta pada ispod + 40C, za rad sa betonskim rješenjima zahtijeva dodatno grejanje. Trenutno postoji mnogo načina za rad s materijalom u zimskom periodu.

Ovi metodi uključuju, na primjer:

  • infracrveno grejanje;
  • izolacija oplate.

Međutim, sve su prilično skupe. Dakle, zagrevanje betonskih žica za grejanje iz transformatora može se nazvati najekonomičnijim i efikasnijim.

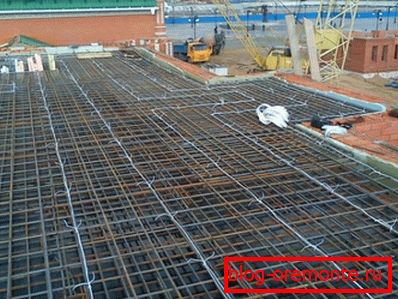

Na slici - izgled žice za grejanje

Akcije takvog mehanizma su prilično jednostavne:

  1. Za rad su potrebni transformatori i žice, a njihova dužina je odabrana za svaki objekat odvojeno.
  2. S druge strane, s jedne strane, pridruži se armaturnim okvirima, a sa druge strane se napajaju podstanicama radi zagrevanja betona.
  3. Sa prolazom struje kroz žice, njihova temperatura može porasti na +800C.
  4. Nakon toga, toplota koja se oslobađa tokom grejanja raspoređuje se kroz čitav volumen betonske mase.. Kao rezultat toga, može se zagrevati u zimu na temperaturi od + 40-500C.

Najefikasniji za ovaj proces su žice, debljina čelične žice je 1,2 ili 3 mm. Istovremeno, postoji posebna grupa specijalno napravljena za grejanje betonskih mešavina (PNSV-1,2).

Grejna žica PNSV

Prilikom izračunavanja potrebnog broja žica zapamtite da je na 1 m3 mešavina traje oko 60 m, cena zavisi od preseka i broja živi.

Za ove svrhe se koriste ovi transformatori:

  • KTP-OB (20.60 i 160);
  • KTPTO-80.

Jedan takav uređaj može zagrejati betonsku mešavinu zapremine od 20-30 kubnih metara.

Savet: žice moraju biti postavljene u masu betona, u suprotnom mogu jednostavno izgoriti.

Zahtjevi pre procesa grejanja

Žica za grejanje betonske mase postavlja se svojim rukama na okvir armature, kao i između njih, odmah nakon što se polože u oplatu. Istovremeno, nije preporučljivo proširiti žice (saznajte kako se beton zagreva u zimu).

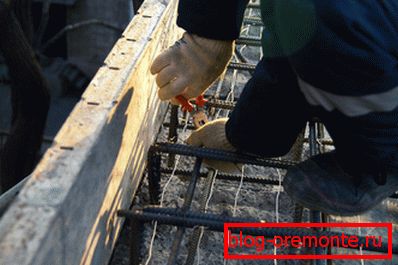

Priključivanje grejne žice na okvir

Savet: instrukcija zahteva da izbegnete kontakt sa oplatom i izađete van granica smeše.

Za žicu koja izlazi iz transformatora, mora se osigurati plastična izolacija. Istovremeno, ova žica treba biti 2-3 puta debljija od one koja se koristi u mešavini betona.

Zahtjevi tokom procesa grejanja

Svi radovi sa transformatorom moraju da obavljaju stručnjaci koji imaju neophodno iskustvo. Tokom rada stanice nije dozvoljeno pronaći bilo koga drugog, izuzev montera.

Prije započinjanja rada svi zaposleni koji će raditi u neposrednoj blizini transformatora moraju da dobiju sigurnosna uputstva.

Hajde da detaljnije pogledamo tehničke karakteristike jednog od transformatora koji se koriste za grijanje betona - KTPTO-80-11-U1:

  1. Betonska toplotna stanica KTPTO 80 koristi napon 380 V, sa frekvencijom od 50 Hz i snagom od 80 kVA.
  2. Ovaj uređaj je specijalno dizajniran za upotrebu tokom izgradnje.
  3. Ima instaliranu funkciju koja omogućava podešavanje temperature u automatskom režimu.
  4. Osim toga, betonska toplotna stanica se može koristiti kratko, a ne za glavnu svrhu. Na primer, idealan je kao napajanje za privremeno osvetljenje, a može se koristiti i kao izvor struje za izradu alata za izgradnju trofaznih izvora sa naponom od 42V.

Osnova ove stanice je transformator snage tipa TMTO-80, koji je opremljen:

  • zaštitno kućište;
  • sani;
  • kontrolni ormar.

Na svoje izlaze potrebno je spojiti žice koje će se koristiti za zagrevanje betonske mase. Posle toga su raspoređeni u njenom obimu.

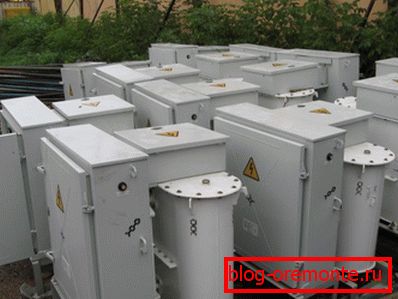

Podstanica za grejanje betona KTPTO 80 na radnom mjestu

Nakon uključivanja transformatora, žica je pod utjecajem napona, koji se koristi za zagrevanje. Zahvaljujući dobrom zagrevanju, čak i pri niskim temperaturama okoline, beton će se očvršćavati ravnomerno, bez stvaranja ledenih kristala unutar svoje strukture.

Savjet: za proizvodnju kanala u debljini betonskih konstrukcija pomoći će dijamantskim bušotinama u betonskim profesionalnim krunama.

Dijagram povezivanja jednostavne podstanice

Tehničke karakteristike uređaja

Maksimalna snaga transformatora je 80kVA, dok je vrednost napona na strani HV 380V.

U režimu mirovanja, napon na strani CH je 55/65/75/85/95 V, a električni / strujni parametri na njemu:

  • vrednost napona 55 / 65V je 520A;
  • sa vrijednošću 75/85 / 95V - 471A.
  1. Nominalna vrijednost snage na niskonaponskom namotaju je 2,5 kVA;
  2. Nazivni napon na strani niskog napona je 42V;
  3. Vrijednost nominalne snage nezavisnog izvora napajanja - 25kVA;
  4. Temperaturni opseg grejanja - 20-1000C;
  5. Vrednosti dužine / širine / visine - 1,4 / 1,01 / 1,47 m;
  6. Ukupna težina je 500 kg.

Zaključak

Использование специального оборудования для подогрева бетонной массы в зимний период позволяет добиться качественного ее застывания. Лучшим вариантом из многих считается сочетание нагревательных проводов с трансформаторной подстанцией. В данной статье был подробно рассмотрено оборудование – КТПТО-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
