Koliko kockica vam je potrebno za kuću 6x6: građevinska

Koliko kockica vam je potrebno za 6x6 kuću? Kako se izračunava zapremina zida? Šta bi trebalo da bude poprečni presek bar? Pokušajmo se opomenuti u memorijskim metodama za rešavanje jednostavnih matematičkih problema.

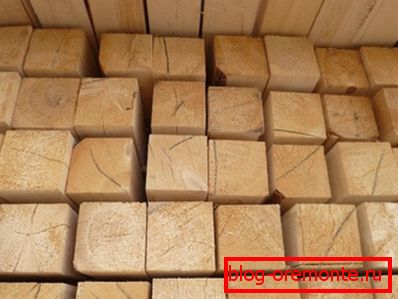

Izgradnja ne počinje temeljima. Prva faza izgradnje - kalkulacije.

Debljina zida

Navedimo da ćemo se ograničiti na izračunavanje količine materijala za izgradnju spoljnih zidova. Zašto? Samo zato što ne postoji univerzalna metoda za izračunavanje materijala za truss sistem i podove: broj greda određuje projekat; u zidovima, drvo se ne uklapa u proizvoljne praznine, ali blisko (takođe nauči kako odrediti koliko se komada nalazi u kubiranom zraku 100x150).

Dakle, koja bi trebalo biti debljina zidova?

Određuje ga dva parametra:

  1. Zahtjevi za toplotnu otpornost. To, pak, zavisi od oblasti izgradnje.
  2. Termička provodnost drveta i, u prisustvu dodatne izolacije, izolacijski materijal.

Referentni podaci

Чтобы выполнить расчеты, нам придется зарыться в справочники. Пойдем навстречу читателю и предоставим в его распоряжение ряд данных. Начнем с предписаний СНиП 23-02-2003  «Тепловая защита зданий» для разных климатических зон.

Otpornost na prenos toplote zida mjeri se u m2 * C / W i za različite gradove zemlje uzima sljedeće vrijednosti:

  • Arkhangelsk - 3,57.
  • Bryansk - 3.03.
  • Vladivostok - 3.14.
  • Vologda - 3.38.
  • Kaliningrad - 2.72.
  • Kostroma - 3.32.
  • Kursk - 2.99.
  • Leningradska oblast - 3.1.
  • Magadan - 4.47.
U hladnim regionima, zahtevi za zagrevanjem su strožiji.
  • Moskva - 3.16.
  • Murmansk - 3,69.
  • Nalchik - 2.61.
  • Perm - 3.49.
  • Petropavlovsk - Kamčatski - 3.40.
  • Stavropol - 2.57.
  • Soči - 1,83.
  • Khabarovsk - 3,56.
  • Jaroslavlj - 3.07.

Nešto ne nedostaje, zar ne? Oh da: informacije o toplotnoj provodljivosti građevinskog materijala.

Долго искать не нужно: сведения можно найти в приложении «Д» к тому же СНиП:

  • Toplotna provodljivost smrče preko vlakana (ovo je pravac vektora za razmjenu toplote u drvenom zidu) je 0.09 W / m * C.
  • Ako je lagana smreka zamenjena gustim i čvrstim hrastom, toplotna provodljivost će se iznenadno povećati i dostigneće 0,10 W / m * s.
  • Gustina stiropora 25 kg / m3 (ovo se najčešće koristi za spoljašnju izolaciju - 0,029).
  • Mineralna vuna sa gustinom od 100 kg / m3 - 0,044 W / m * S, sa gustinom od 50 kg / m3 - 0,035.
Termička provodljivost građevinskih i završnih materijala.

Izračunavanje

Da bi se saznala debljina čvrstog drvenog zida u skladu sa potrebnim stepenom zagrevanja, pomnoži potrebnu toplotnu otpornost toplotnom provodnošću materijala. Dakle, za Khabarovsk, prilikom izgradnje kuće vlastitim rukama, neophodno je kupiti smrću debljinu od najmanje 3,56x0,09 = 0,3204 metara ili 32 cm.

Međutim: najveći presek proizvedenog drveta je ograničen na 240 milimetara. Imamo probleme!

Osim nemogućnosti izgradnje previše debelih zidova iz drvne građe, vrijedi razmotriti svoje troškove: što je veći poprečni presek drveta, to je veća cijena po kvadratnom metru zida. Šta da radiš

Uputstvo je jednostavno:

  1. Izgradimo zid, fokusirajući se na kvalitet toplotne izolacije, ali na snagu.
  2. Sprovodimo njegovo spoljašnje zagrevanje.

Ako u prethodnom primjeru imamo smrekovo drvo sa dijelom od 150x150, onda je, kao što je lako izračunati, toplotna otpornost zida od njega biti jednaka 0.15 m / 0.09 W / m * C = 1.67 m2 * C / W.

Ali potrebno je 3,56! Stoga, otpornost na prenos toplote od 3.56-1.67 = 1.89 obezbediće izolaciju - mineralnu vunu.

Sa gustinom od 50 kg / m3, njegova minimalna debljina iznosiće 1,89 * 0,035 = 0,06615 metara. U praksi možete koristiti ploče od 10 centimetara.

U stvarnom svetu, toplotna izolaciona svojstva mineralne vune mogu se razlikovati u zavisnosti od proizvođača.

Iznos bar

Tako smo shvatili dve stvari:

  1. Nije teško izračunati potrebnu debljinu zida, ali rezultat neće uvek biti zadovoljavajući.
  2. Međutim, to neće stvoriti probleme: nedostatak debljine zida može biti kompenzovan spoljašnjom izolacijom.

Sada, vratimo se na početak teksta i pokušamo da saznamo koliko je bar potreban za kuću od 6 do 6. Hajde da rešimo problem dizajna u dve verzije.

Kupatilo

Koliko kockica vam je potrebno za kupatilo 6x6 ako:

  • Koristimo za izgradnju drvne sekcije 200x200, što omogućava bez dodatne izolacije.
  • Visina zidova je 2,5 metra.
  • Na spoljnim zidovima obezbeđena su vrata od 80x200 cm i prozor: po dve 60x80 cm u čekaonici i 30x40 u sobi za paru.
Kupa na ovoj slici približno odgovara opisu.

Smatramo:

  1. Ukupna dužina zidova je 6 x 4 = 24 metara.
  2. Ukupna površina prozora i vrata je (0,8x2) + 2x (0,6 * 0,8) + (0,3x0,4) = 1,6 + 0,96 + 0,12 = 2,68 m2.
  3. Površina zidova minus otvora je 24 x 2,5 - 2,68 = 57,32 m2.
  4. Zapremina zidova debljine 0,2 m iznosi 57,32 x 0,2 = 11.464 m3.

Amandman: materijal se uvek kupuje sa marginom od najmanje 15 procenata. Izuzetak - spremni domokomplekti.

Kuća

Hajde sada da komplikujemo obračun. Koliko drveta vam je potrebno za 6x6 kuću, ako ima 2 kata od 3 metra, 2 vrata veličine 90x200 cm i 12 prozora: 5 od 120x140 cm u veličini i 7 u veličini 120x180 cm?

Koristićemo drvnu sekciju od 15 centimetara.

  1. Dužina zidova je slična prethodnom primjeru - 24 metra.
  2. Površina svih otvora je 2x (0.9x2) + 5x (1.2x1.4) + 7x (1.2x1.8) = 3.6 + 8.4 + 15.12 = 27.12 m2.
  3. Površina zidova minus otvora je 24 x (3x2) - 27,12 = 116,88 m2.
  4. Zapremina debljine 150 mm je jednaka, odnosno 116,88 x 0,15 = 17.532 m3.

Korisno: gustina suvog drveta je približno 0,5 t / m3. Poznavajući zapreminu zidova, lako se procenjuje njihova masa. Ukupna opterećenja na temelju uravnotežene građevinske kuće (isključujući ne-održive šeme, kao što su armirani betonski podovi na zidovima bregova) je približno jednaka dvostrukoj težini spoljašnjih zidova.

Ako je kuća izgrađena od drveta - onda, po pravilu, potpuno. Kao rezultat, odnos težine zidova i ostalih struktura ostaje konstantan.

Zaključak

Nadamo se da je čitalac zadovoljan mentalnim povratkom u školu (pročitajte i članak Projekti 6x6 barske kuće - stvarne ideje za izgradnju vašeg doma). Kao i uvek, video u ovom članku će dopuniti ovu temu zanimljivim informacijama.

Uspjeh u izgradnji!
