Mešalica za beton izrađena od materijala za otpad:

U ovom članku ćemo pričati o tome kako se domaći mikser za beton može napraviti ručno uz korištenje otpadnih materijala i alata. Tema članka je više nego relevantna, jer je prisustvo miksera sa mehaniziranim pogonom garancija visokokvalitetne i uspešne betoniranja.

Čini se da bi bilo lakše, jer je dovoljno kupiti potrebnu jedinicu ili u najgorem slučaju da je iznajmite. Tako je, ali ako je budžet namenjen za izvođenje građevinskih radova ograničen, stvaranje domaćih betonskih miksera će imati pozitivan uticaj na trošak završenog rezultata.

Dizajn fabričkog miksera je jednostavan. Zašto ga ne ponovite upotrebom otpadnih materijala

Da bi se utvrdio izbor optimalne tehnologije za sopstvenu proizvodnju miksera, uzmite u obzir uređaj i princip rada fabričkog uređaja.

Karakteristike konstrukcije

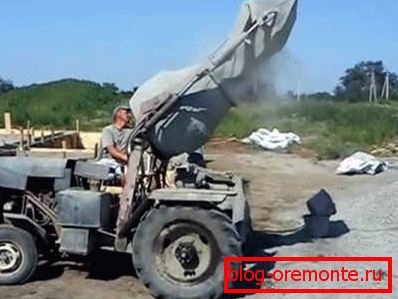

Svi ne mogu pokazati domaće miksere ove vrste.

Osnova najsavremenijih betonskih miksera je bubanj, prečnik, zavareni metal i električni pogon.

Bubanj, u kojem su sastojci uloženi, fiksiran je na prelazu pomoću kotrljajućih ležajeva. Motor se nalazi u neposrednoj blizini bubnja i prenosi obrtni momenat preko lanca ili pojasa. Intenzitet rotacije bubnja kontrolisan je zupčanikom brzine.

Zapravo, dizajn fabričkog betonskog miksera je jednostavan i može se ponoviti samostalno sa uvođenjem nekih promjena.

Napravićemo ručni mikser iz cevi

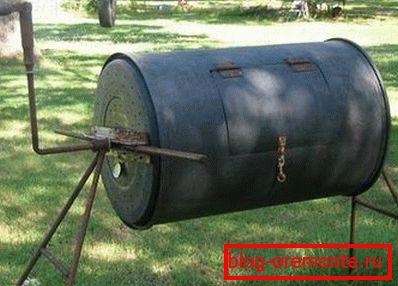

Na fotografiji je gotovi uređaj sa ručnim pogonom

U suštini, bubanj betonskog miksera je metalna cijev. Zbog toga je za proizvodnju jedinice sopstvenim rukama logično koristiti nepotreban, ali prilično jak cilindrični kontejner.

Uputstva za proizvodnju naše jedinice zahtevaju upotrebu metalne cijevi do 200 litara. Izgleda da takav kapacitet nije naročito težak. Na primer, možete koristiti kontejner ispod goriva.

Tehnologija proizvodnje

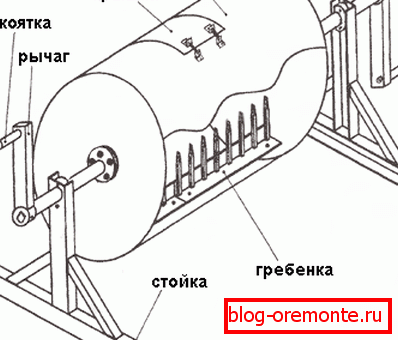

Jednostavne skice od domaćih cementnih miksera koje možete sami nanijeti
  • U početnoj fazi na krajevima cevi napravimo rupe za vijke prirubnica i osovine.
  • Bočno na zidu cijevi prekrivaju pravougaoni otvor ispod vrata za utovar (dimenzije 300 * 240 mm).
  • Za čvrstoću bubnja lepiti ivice otvora spolja sa gumenom ili poliuretanskom zaptivnom masom. Što je deblji izabrani pečat, to je bolje.
  • Preseći čelični lim sa čeličnog lima, tako da se njegovi ivici prekrivaju linijom otvora..
  • Zavarivamo šarke i pouzdan uređaj za zaključavanje do ivica otvora i poklopca šahta. Najjednostavnije je napraviti zaključavanje uređaja iz uglova zavarenih do poklopca i cijevi. U uglovima bušimo rupice za pričvršćivanje.
  • U narednom koraku napravimo ručni pogon.. Princip rada ovog dizajna je na mnogo načina sličan dejstvu rotirajuće ručice bunara. Da biste pripremili vratilo, možete koristiti vodovodnu cev prečnika 50 mm.
  • Osovina na krajevima cevi je pričvršćena prirubnicama. Prirubnice se mogu izraditi pomoću većih cijevi. Prirubnice su pričvršćene na krajeve cijevi pomoću zavarenog postupka ili zavrtanjem.
  • Da bi se miješanje izvršilo temeljnije i intenzivno, glavice moraju biti ugrađene unutar cijevi.. Izradjujemo češlje od ugla od 50 * 50 mm do 700 mm. Zubi su najlakše napraviti od građevinskih noktiju 100 mm, što je dovoljno za zavarivanje do osnove. Kombine se mogu pričvrstiti unutar cevi pomoću zavrtnja ili zavarenog spoja. Pričvrstite glavnike duž prolaska vratila. Po pravilu, 4-5 češljaka za standardnu ​​cijev je dovoljno.
  • Zatim sakupite rack, kako je prikazano na dijagramu. Pričvršćivanje vratila zahteva ležaj.

Upotreba gotovog uređaja se vrši na sledeći način. Smeša se sipa kroz otvor. Zatim istu vodu prelije. Dalje, otvor je pričvršćen vijcima i možete nastaviti do rotacije cijevi.

Cena takvog uređaja je niska, dok je efikasnost aplikacije dovoljna za betoniranje u uslovima individualne izgradnje. Značajan nedostatak ovog uređaja su ograničene dimenzije vrata za utovar u bočnoj strani.

Male dimenzije vrata ometaju proces punjenja i istovara građevinskog materijala, ali nažalost, povećanje veličine prozora za punjenje na strani cevi negativno utiče na jačinu konstrukcije za beton uopšte.

Proizvodnja mikser sa električnim pogonom

Na slici je prikazan asinhroni motor koji se može koristiti kao električni pogon na mikseru.

Dakle, mi znamo kako napraviti domaći ručni betonski mikser. Prednosti ovakve instalacije su očigledne, ali okretanje ručice prilikom livenja masivne ploče od betona je prilično dosadno. Sačuvajte snagu i uštedite vreme će pomoći u korišćenju diska.

Važno: Neprofitabilno je kupiti električni motor sa novim, ali ako postoji neka stara oprema od koje se može ukloniti, definitivno morate iskoristiti ovo.

Najbolja opcija je motor mašine za veš u sovjetskom uzorku sa vertikalnim opterećenjem. Motori sa savremenim uvezanim mašinama za pranje nisu pogodni, jer su tanki i najverovatnije neće izdržati težinu metalnog kontejnera ispunjenog malterom.

Ako je hitno potreban mikser i morate raditi sa malim količinama rešenja (do 100 litara), možete koristiti staro radno podlošku sa minimalnim izmenama bubnja.

Važno: Montiranjem noževa na dnu bubnja i podešavanjem uređaja na nagibu od 45 stepeni, možete pripremiti vrlo kvalitetna rješenja, ali bez upotrebe ruševina kao punila.

Ako vam je potreban pogodniji uređaj za korištenje, moraćete raditi aparat za zavarivanje.

Tehnologija proizvodnje

Mobilna montaža, uradi sam

Kao što je ranije pomenuto, nedostatak stranih agitatora je niska nosivost. Ovaj problem se može rešiti eliminacijom bočne lajsne u korist krajnjeg opterećenja.

Dakle, imamo motor, remen i druge konstrukcione elemente iz stare, ali radne mašine za pranje veša, onda je vreme da počnete da pravite betonski mikser.

  • Za početak, pripremite 3-4 sečiva dimenzija 100 * 10 cm od čeličnog lima debljine 3 mm.

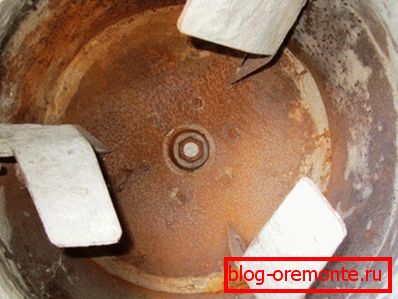

Na slici - lokacija lopatica
  • Pravougaone lopatice su dijagonalno zavarene unutar metalne cevi. Ugao sečiva je odabran tako da otopi rastvor unutra, a ne izlaz, jer se bubanj rotira. Međutim, ako napravite grešku, možete promeniti polaritet veze, a cijev će se okretati u suprotnom smeru.
Karakterističnom obliku damo bubnjem.
  • U sledećem koraku okrenemo ivice cevi sa kraja gde će se izvršiti opterećenje. Stoga će biti moguće izbjeći prskanje smeše.
  • Okvir na kome se nalazi bubanj se kuva sa čeličnog ugla od 5 * 5 cm. Okvir može biti stacioniran, ali u ovom slučaju rešenje će morati da se isporučuje sa livačkim loncem. Da bi se olakšalo istovar, može doći zbog okvira za okretanje. U ovom slučaju, bubanj se može naginjati. Pored toga, prilikom isporuke moguće je promeniti polaritet priključka motora tako da okrene bubanj u drugom pravcu i potisne gotov proizvod.

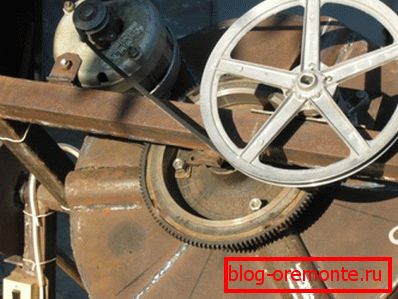

Pogonska mešalica
  • Cev postavljamo na ram pomoću moćne metalne prirubnice, koju montiramo na kraju cevi pomoću vijaka.
  • Zavaravamo dva snažna ležišta u okvir, kroz koji vratilo prolazi od prirubnice do škripca, na koji će se obrtni moment preneti putem pojasa.
Prisustvo točkova vam omogućava da prevrnate rezervoar i istovarite rešenje
  • Da bi se pojednostavili dizajn nagnutog mehanizma, okvir se može napraviti točkom sa ručicama poput toge kolica, tako da se struktura, ako je potrebno, može naginjati i otkloniti gotovo rešenje.

Funkcije napajanja

Montažni betonski mikseri su, po pravilu, dizajnirani za trofazno napajanje. Ovo stvara neprijatnost kada se na gradilištu obezbedi redovno napajanje. Pošto koristimo motor iz mašine za pranje domaćinstva kao električni pogon, koristimo uobičajenu vezu.

Važno: Za potpuni rad uređaja, preporučljivo je obezbediti pouzdano čvrsto kućište koje se može koristiti za pokrivanje prekidača i drugih uređaja kojima se isporučuje električna energija.

Zaključak

Sada znate koji čvorovi domaćin betonski mikser se sastoji od burela i kako to napraviti sami. Više korisnih i informativnih informacija možete pronaći tako što ćete gledati video u ovom članku.
