Obradivost mešavine betona: regulatorni dokumenti, brendovi,

Poznato je da je beton podeljen na različite vrste čvrstoće na pritisak i otpornost na mraz. Obradivost mešavine betona je parametar na kome retko obratimo pažnju; U međuvremenu, snažno utiče na proces monolitnog betoniranja. Hajde da se upoznamo sa relevantnim terminologijama i metodama klasifikacije.

Obradivost mešavine je važna, između ostalog, kada se livenje monolita čvrsto ojačava.

Šta je to

Obradivost betona je svojstvo koje utiče na njegovu sposobnost popuniti oplatu proizvoljnog oblika pod sopstvenom težinom. U odnosu na fluidne smeše, naziva se pokretljivost; Za mešavine koje ne mogu da teče pod sopstvenom težinom, koristi se drugačiji termin - krutost.

Zanimljivo: širenje betona, spontano punjenje kalupa sprečava se adhezijom čestica punila između sebe i sa zidovima kalupa; u ovom slučaju, što je veća čestica, to je veći otpor. Dodajte mu kao veliku količinu vode, cementa i posebnih aditiva - plastifikatora.

Prisustvo ili odsustvo pore u debljini monolita zavisi od pokretljivosti rastvora. Nedostatak mobilnosti je delimično nivelisan spajanjem i / ili vibracijom; Međutim, oni ne dozvoljavaju uvek da se otarase šupljina. U međuvremenu, 2 procenta zapremine zauzimaju pore će smanjiti jačinu strukture za 10%; povećanje procenta kaviteta na 5% rezultiraće smanjenjem snage od 30%.

Čini se da bi očigledno rešenje bilo da se proizvede samo i isključivo mešavine visoke mobilnosti: uostalom, one savršeno prelaze, ne zahtevaju tužno bajanje ili energetski intenzivnu vibriranje. Nije bilo tamo: ponekad je prekomerna mobilnost štetna.

Dajemo par najjednostavijih primera:

  1. Prekomerna mešavina će se sipati kroz pukotine opljačkane oplate.
  2. Kada leži na krevetu od drobljenog kamena, mobilni beton neće ostati na svojoj površini, već će ići unutra.
Prekomerno pokretna smeša ide u šljunak.

Regulatorni dokumenti

Parametar koji nas interesuje utiče na dva normativna dokumenta:

  1. GOST 7473-94 содержит общие требования к бетонным смесям и описывает их классификацию.
  2. GOST 10181.1-81 регламентирует методику испытаний смесей на удобоукладываемость и применяющиеся для этих испытаний инструменты.

Hajde da pogledamo glavne teme oba dokumenta.

GOST 10181.1-81

Počnimo sa metodom testiranja. Njihov opis će pomoći da se razume klasifikacija betona pomoću obradivosti.

Prema GOST-u, pretpostavlja se da se smeša testira na jedan od dva načina, zavisno od očekivane pokretljivosti ili krutosti.

Tip mešanja Metoda ispitivanja
Pokretno Merenje konusa sedimenta
Teško Merenje vremena guranja smeše kroz rupice uređaja na vibracijskom stolu.

Sada - malo više specifičnosti.

Uređaji

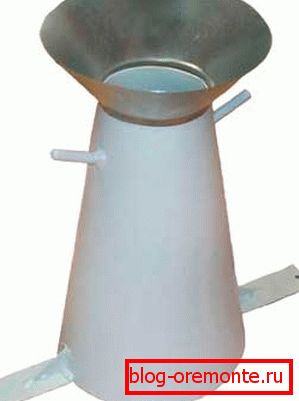

Прибор для испытаний на осадку конуса - усеченный металлический конус с воронкой, упорами и ручками (читайте также статью «Алмазная чашка по бетону – ее виды и особенности»).

Izgled uređaja.

Da bi se testirala krutost smeše, neophodno je dva uređaja, od kojih je svaki mnogo teži. Vibropljiva je platforma koja oscilira sa brzinom od 3000 vibracija u minuti i sa amplitudom od 0,5 milimetra. Sam merni uređaj je cilindar sa stativom i masivni metal disk sa šest rupa koji se spuštaju na šipku.

Uređaj za testiranje krutosti.

Metoda ispitivanja

Sadržano u GOST instrukcijama za naredbu o testiranju propisano je prvo ispitivanje smeše sa nepoznatim karakteristikama nacrta konusa.

Tehnika je izuzetno jednostavna:

  1. Uređaj se instalira na ravni čelični lim.
  2. Preko levka, ispunjen je betonom za testiranje.. Smeša se postavlja u tri sloja jednake debljine uz obavezno spajanje svakog sloja. Metoda spajanja i alat koji se koriste za ovo su striktno regulisani: beton se treba nanositi 25 puta na sloj sa šipkom prečnika 16 i dužinom od 600 mm sa zaobljenim ivicama.

Koristan je: da budem iskren, niti materijal površine niti dužina šipke gotovo nema uticaja na rezultat. Kada testirate smešu sopstvenim rukama, možete učiniti, na primer, komad boje ili šperploče i bilo kakvog glatkog komada armature.

Podloga za ivericu je takođe pogodna kao osnova.
  1. Lijevak se uklanja.
  2. Višak betona na nivou gornjeg prekida uređaja se uklanja gleterom.
  3. Uređaj nežno, glatko pomeranje bez tresanja ukloniti i staviti dalje. Standard čak određuje i vreme potrebno za uklanjanje uređaja: od 3 do 7 sekundi.
  4. Ljerer sa podjelom ne više od 0,5 centimetra meri razliku između vrha nasadnog konusa betona i gornjeg presjeka uređaja. Dobijena razlika će karakterizirati pokretljivost smeše.

Za veću sigurnost, test se ponavlja dva puta. Rezultat je aritmetički prosek između dva merenja. Istovremeno, širenje između dobijenih rezultata mjerenja mora biti unutar određenih granica, zavisno od njihove apsolutne vrijednosti:

Cone draft Maksimalni opseg mjerenja
Do 4 cm Do 1 cm
5-9 cm Do 2 cm
Preko 10 cm Do 3 cm

Nuance: za betone sa gruboj zrnastim (preko 40 mm) agregata koristi se povećani konus. Dobijeno merenjem uz pomoć rezultata pomnoženo je faktorom od 0,67.

Ako je sediment konusa nula, uzorak se testira pomoću uređaja drugog tipa.

  1. Uređaj je rigidno pričvršćen za vibroplatformu. Prema GOST-u, za ovu svrhu mora se isporučiti prirubnica.
  2. Kao što je gore opisano, betonski konus se postavlja u šuplji cilindar uređaja.
  3. Stativ se okreće tako da disk zauzima položaj strogo iznad konusa i fiksira ga steznim vijkom.
  4. Disk se spušta na površinu uzorka, nakon čega se vibracija istovremeno uključuje i štoperica se pokreće. Odbrojavanje se zaustavlja čim se pasta za cement peče kroz bilo koju od šest rupa na disku. Rezultat u sekundama karakteriše krutost smeše.
Shema testa: 1 - uzorak nakon uklanjanja konusa; 2 - uzorkovani uzorak; 3 - količina padavina; 4 - disk koji gura uzorak na vibracionom stolu.

GOST 7473-94

Ključne informacije sadržane u ovom dokumentu su tabela prema kojoj je stepen betona određen njegovom obradom.

Brand Nacrt konusa centimetara Testovi za krutost, sekunde
Сверхжесткий бетон СJ3 100 ili više
SZh2 51 - 100
SZH1 41 - 50
Tvrdi beton W4 31 - 40
J3 21 - 30
M2 11 - 20
W1 5 - 10
Mobilni beton P1 1 - 4
P2 5 - 9
P3 10 - 15
P4 16 - 20
A5 21 - 25

Pored toga, standard postavlja zahteve za vodu koja se koristi za mešanje (ona mora biti u skladu sa GOST 23732), sastav smeše i maksimalni procenat grešaka komponenata (za cement i plastifikatore - 1%, za agregate - 2%).

Aplikacija

Kako se stepen betonske mešavine za obradu utiče na tipične oblasti njegove primene?

Obim Preporučeni brendovi
Betonski jastuci za podloge, podne košuljice P1, W1
Tlocrti na putevima i aerodroma, ploče sa oštrim armiranjem ili bez ojačanja P1
Stubovi sa umerenim gredama za ojačanje gustoće P1, P2
Masivne kolone P2
Horizontalne strukture sa gustom armiranjem P2, P3
Vertikalne konstrukcije sa gustom armaturom P3, P4
Podne ploče, cevovodi A5

Korisne stvari

  • Najjednostavniji način povećanja pokretljivosti betona je dodavanje vode njemu. Međutim, njegova snaga će patiti; Takvo rešenje je pogodno samo za istovarene monolite.
Uopšteno govoreći, bolje je koristiti sredstva za plastifikaciju.
  • Pored posebnih aditiva - plastifikatora, čija cijena je ponekad prilično nesigurna, da bi se povećala mobilnost rastvora, često dodaju malo (oko žlice u kofu) tečnog sapuna ili deterdženta posuđa.
  • Prerada nosivih konstrukcija sa gustom armaturom (naročito njihovo rezanje ili bušenje) je izuzetno nepoželjno. Između ostalog, istovremeno se narušava armiranje, koja bi trebala biti usidrenu na ivicama otvora. Ako se iz nekih razloga ne može izbjeći otkaz armature, korištenje valovitog ojačanja, dijamantsko bušenje rupa u betonu i sečenje armiranog betona sa dijamantskim krugovima može biti kompromis.

Rukavost armaturnog kaveza vam omogućava da radite bez dodatnih sidrenja; dijamantsko sečenje i bušenje ne prekidaju vezu između ambarskog kaveza i betona zbog odsustva vibracija šoka.

Pored toga: ivice rupa i otvora pri upotrebi dijamantskog alata biće mnogo preciznije nego u slučaju upotrebe perforatora i džempera.

Fotografija vam omogućava da ocjenite kvalitet ivica reza.

Zaključak

Надеемся, что изучение нормативных документов и таблиц не показалось читателю слишком скучным. Как обычно, в прикрепленном видео в этой статье можно найти дополнительную полезную информацию (см.также статью «Заливка и упрочнение бетона на примере устройства пола: последовательность работ и правила технологии»).

Successes!
