Određivanje čvrstoće betona. metoda razdvajanja. obrezivanje

Izdržljivost je možda jedan od glavnih parametara betona, koji određuje njegove operativne osobine. Stoga, tokom izgradnje važnih nosivih konstrukcija, graditelji pažljivo prate ovaj indikator. Najčešći metod kontrole je utvrđivanje čvrstoće betona metodom razdvajanja sa čipovima. Međutim, ima mnogo drugih načina.

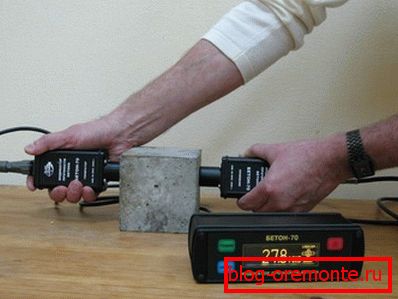

Testiranje jačine betona ultrazvukom



Dakle, u ovom članku detaljno ćemo razmotriti kako utvrditi snagu betona najčešćim modernim metodama.

Vrste načina za testiranje snage

Najefikasniji način kontrole kvaliteta betona je ispitivanje betonske konstrukcije, nakon što materijal dobije svoju projektnu snagu.

Što se tiče testiranja zasebno izrađenih kontrolnih uzoraka, to omogućava da se utvrdi samo kvalitet betonske mase, ali ne i jačine materijala u strukturi. To je zbog nemogućnosti obezbeđivanja istih uslova za lečenje prototipa (vibriranje, grejanje itd.) I betonski proizvod.

Svi postojeći metodi kontrole podeljeni su u tri grupe:

  • Direktno bez razaranja;
  • Destruktivno;
  • Indirektno bez razaranja.

Često koriste nedestruktivne metode kontrole, međutim, najčešće se rad vrši posrednim metodama. Ova druga grupa uključuje ispitivanje uzoraka testa, kao i uzorke uzete iz betonske konstrukcije.

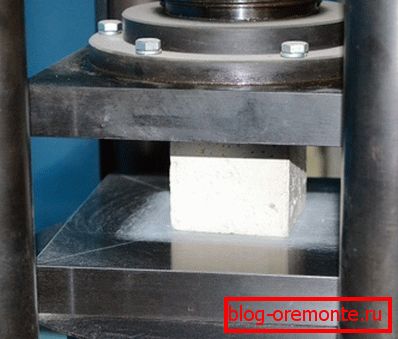

Određivanje tlačne čvrstoće pomoću hidraulične prese

Obratite pažnju! Što se tiče čvrstoće pritiska, oni određuju vrstu betona. Za to se betonske kocke srušavaju pomoću hidrauličnog presa, što daje rezultat.

Mora se reći da su destruktivne metode takođe široko rasprostranjene u građevinarstvu, ali se one koriste manje češće, jer one krše integritet strukture. Pored toga, trošak takvih testova je veoma visok.

Prema tome, do danas najčešće su sledeće metode za određivanje snage:

  • Metoda elastičnog obnavljanja;
  • Ultrazvučna metoda;
  • Impulsna impulsna metoda

Moram reći da različite metode verifikacije imaju različite greške:

Naziv metode Greška u mjerenju MPa opseg
Šok puls ±50% 10-70
Plastična deformacija ±30-40% 5-50
Breakaway Nema podataka 5-60
Elastični povratak ±50% 5-50
Rib Chipping Nema podataka 10-70
Breakaway со скалыванием Nema podataka 5-100
Ultrazvučna metoda ±30-50% 10-40

Osnovni zahtevi za testiranje snage

Prema zahtevima navedenim u SP 13-102-2003, konkretno treba uzeti uzorke za istraživanje posrednim i direktnim metodama u više od 30 oblasti, međutim, to nije dovoljno za izgradnju i korištenje krivulje kalibracije.

Takođe je neophodno da zavisnost dobijena par korelacijsko-regresivnom studijom ima koeficijent korelacije ne manji od 0,7, a takođe je i standardno odstupanje manje od 15 procenata prosječne čvrstoće. Da bi se ispunili ovi uslovi, preciznost mjerenja mora biti vrlo visoka, a jačina betona mora varirati u širokom opsegu.

Moram reći da su u uslovima proučavanja struktura, ovi uslovi ispunjeni prilično retko. Činjenica je da osnovni metod ispitivanja prati značajna greška.

Pored toga, jačina betona na površini može se razlikovati od jačine na određenoj dubini. Međutim, ako se betoniranje vrši kvalitativno i beton odgovara njegovoj dizajnerskoj klasi, parametri iste vrste struktura se ne menjaju u širokom opsegu.

Da bi odredili snagu bez kršenja postojećih standarda, trebalo bi koristiti direktne nedestruktivne ili destruktivne metode.

Prema GOST 22690-88 direktne metode uključuju:

  • Metoda razdvajanja;
  • Breakaway бетона со скалыванием;
  • Obrezivanje rebara.

Sada bismo bliže pogledali najčešće tehnologije za određivanje kvaliteta betona.

Sidro uređaj za ispitivanje betona

Tehnologija snage

Odredni metod

Принцип данного метода базируется на измерении усилия, которое нужно приложить для отрыва участка бетонной конструкции. Breakawayающую нагрузку применяют  к ровной поверхности бетонной конструкции. Для этого к ней приклеивается стальной диск, который при помощи тяги соединяется с измерительным прибором.

Disk je lepljen lepkom na epoksidnoj smoli. GOST 22690-88 preporučuje korišćenje ED20 ljepila sa cementnim punjenjem. Istina, u našem vremenu postoje pouzdani dvokomponentni lepkovi.

Ljepilo ED-20

Ova tehnologija uključuje lepljenje diska bez dodatnih mera za ograničavanje područja razdvajanja. Što se tiče oblasti razdvajanja, ona je nestalna i određuje se nakon svakog testa.

Međutim, u stranoj praksi, lokacija za razdvajanje je preliminarno ograničena na brazdu, izvedenu uzdužnim bušilicama. U ovom slučaju područje razdvajanja je konstantno i poznato.

Nakon utvrđivanja potrebnog za napor razdvajanja, odvojite otpor materijala na istezanje.

Prema tome, korišćenjem empirijske zavisnosti izračunava jačinu pritiska pomoću sledeće formule - Rbt = 0.5? (R ^ 2), gde:

  • Rbt - zatezna čvrstoća.
  • R je tlačna čvrstoća.
Uređaj ONYX-OS 10

Za ispitivanje betona metodom razdvajanja koriste se isti uređaji kao i metoda razdvajanja s strižnjom, to su:

  • PIP;
  • ONYX-OS;
  • PIC-50MG4;
  • GPNS-5;
  • GPNV Peti

Obratite pažnju! Da biste izvršili test, biće vam potreban i prigušivač, odnosno disk sa pričvršćenim pričvrščivanjem.

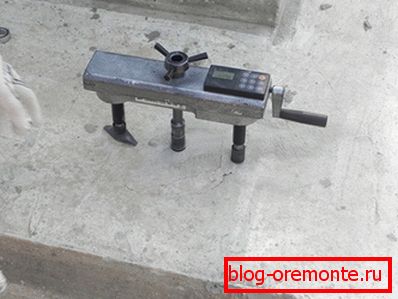

Na slici - provera kvaliteta betona tako što se odvaja

Breakaway со скалыванием

Ova metoda ima mnogo zajedničkog sa gore navedenim metodom. Njegova glavna razlika leži u načinu montiranja uređaja na betonsku konstrukciju. Da bi se sila za suzbijanje stavila na njega, koriste se lažne sidra, koja mogu biti različitih veličina.

Sidra se ubacuje u rupice bušene na području merenja. Kao iu prethodnom slučaju, uređaj mjeri sila prebacivanja.

Izračunavanje čvrstoće pritiska vrši se pomoću zavisnosti, izražene formulom - R = m1 * m2 * P, gde:

  • m1 označava koeficijent maksimalne veličine velikog punila;
  • m2 odnosi se na faktor konverzije u jačinu pritiska. Zavisi od vrste betonskih uslova, kao i uslova lečenja.
  • P - destruktivna sila dobijena kao rezultat istraživanja.

U našoj zemlji ovaj metod je jedan od najpopularnijih, pošto je prilično raznovrstan. Omogućava izvođenje testa na bilo kojem dijelu objekta, jer ne zahtijeva ravnu površinu. Pored toga, za postavljanje sidra sa lijevim rukama debljine betona nije teško.

Istina, postoje ograničenja koja se nalaze u sledećim tačkama:

  • Debele armature - u ovom slučaju, mjerenja će biti nepouzdana.
  • Debljina konstrukcije - trebalo bi da bude dvostruko dužina sidra.
Uređaj za određivanje kvaliteta betona razdvajanjem rebara

Rib Chipping

Ova tehnologija je najnovija direktna metoda ne-destruktivnog ispitivanja kontrole. Njegova glavna karakteristika je određivanje sile koja se primjenjuje na razmaku betonskog dijelu na ivici konstrukcije.

Dizajn uređaja, koji se može montirati na betonski proizvod sa jednim spoljnim uglom, razvijen je relativno nedavno. Instalacija uređaja na jednu od strana vrši se pomoću sidra sa moznikom.

Nakon primanja podataka sa uređaja, odredite jačinu pritiska u skladu sa sledećom normaliziranom zavisnošću, izraženom formulom - R = 0,058 * m * (30P + P2), gde:

  • m - koeficijent, uzima u obzir veličinu agregata.
  • P je sila koja se primjenjuje na razdvajanje betona.

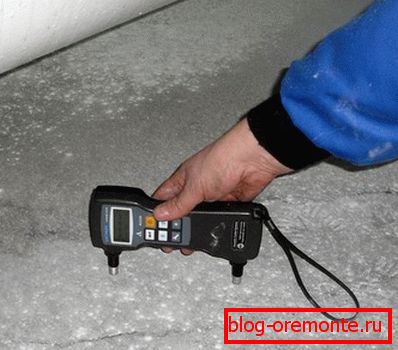

Ultrazvučno površno sondiranje betona

Detekcija ultrazvuka

Ultrazvučna metoda za određivanje čvrstoće betona zasniva se na odnosu između čvrstoće materijala i brzine širenja ultrazvučnih talasa u njemu.

I postoje dve kalibracione zavisnosti:

  • Vreme razmnožavanja ultrazvučnih talasa i snage materijala.
  • Brzina širenja ultrazvučnih talasa i čvrstoće materijala.

Svaka metoda je dizajnirana za određeni tip strukture:

  • Kroz zvuk u poprečnom pravcu - koristi se za linearne prefabrikovane strukture. U takvim istraživanjima, uređaji se postavljaju sa obe strane testne strukture.
  • Površinski zvuk - koristi se za proučavanje rebrastih, ravnih, šupljih jezgara i zidnih panela. U ovom slučaju, uređaj je instaliran samo sa jedne strane strukture.

Da bi se obezbedio visokokvalitetni akustični kontakt između testne strukture i ultrazvučnog pretvarača, koriste se viskozni materijali, na primer, masti. "Suvi kontakt" je takođe uobičajen, ali u ovom slučaju se koriste konične mlaznice i zaštitnici.

Ultrazvučni instrumenti se sastoje od dva glavna elementa:

  • Senzori;
  • Elektronski blok.

Senzori mogu biti:

  • Odvojeno - za zvuk.
  • Kombinirano - namijenjeno površnom zvuku.

Prednosti ovog načina verifikacije su jednostavnost i svestranost.

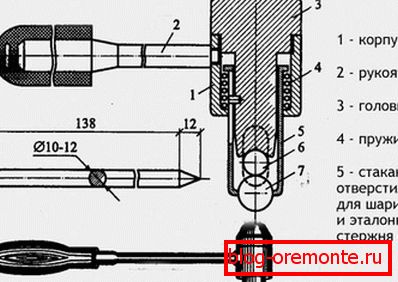

Šema kaškarskog čekića

Kashkarov istraživanje čekića

Proces ispitivanja betona sa čekićem Kashkarov regulisan je GOST 22690.2-77. Ovaj metod se koristi za određivanje čvrstoće materijala u opsegu od 5-50 MPa.

Uputstva za ispitivanje betona po ovom metodu su sljedeća:

  • U početku se traži dizajn nivoa.
  • Ako na njenoj površini postoji hrapavost ili boja, onda je potrebno očistiti površinu pomoću metalne četke.
  • Onda kopirajte papir treba postaviti na površinu betona i na ploču običnog bijelog papira..
bubnjevi Kashkarovna
  • Osim toga, na betonsku površinu koja je pravougaona do betonske ravni primjenjuje se čekić srednje veličine Kashkarov. Kao rezultat udara ostavljaju se dva otiska - na referentnoj štapi i na listu papira.
  • Nakon toga, metalna šipka se pomera za najmanje 10 mm i nanosi se drugi udarac.. Za veću tačnost studije, postupak mora biti ponovljen nekoliko puta.
  • Zatim izmerite otiske na referentnoj šipki i papiru sa tačnošću 0,1 mm.
  • Nakon merenja otisaka, prečnici dobijeni na papiru i prečnici na referentnoj šipki treba posebno sklopiti..

Indirektni parametar čvrstoće betona je prosečna vrednost odnosa otisaka na referentnoj šipki i na betonu.

Provera kvaliteta betona povlačenjem

Rebound metoda

Ovaj metod istraživanja je najjednostavniji. Test se vrši pomoću specijalnog elektronskog uređaja. Ima čekić koji pritiska loptu u beton. Elektronika određuje čvrstoću materijala na odbacivanju lopte nakon pritiska.

Da biste testirali beton, neophodno je postaviti uređaj na betonsku površinu i pritisnuti odgovarajuće dugme. Rezultati se prikazuju na ekranu uređaja. Mora se reći da je proces ispitivanja materijala pomoću uređaja tipa šok-puls gotovo isti.

To su svi glavni načini određivanja kvaliteta betona, koji se najčešće koriste u modernoj gradnji.

Zaključak

Kao što smo saznali, postoji puno načina za određivanje jačine betona. Štaviše, nemoguće je nazvati bilo koje od njih kao najbolje, jer su različite metode, po pravilu, dizajnirane za različite vrste betonskih struktura, a imaju i različite greške.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
