Ojačavanje elemenata monolitnih armiranobetonskih zgrada:

Monolitna i okvirna monolitna konstrukcija poslednjih godina je primjetna širenja. Pored stambenih zgrada, monolitne armirane betonske konstrukcije sve se više koriste u izgradnji privatnih kuća; Često se relevantni rad vrši na osnovu spekulacije i intuicije, umjesto znanja i iskustva. Ovaj članak je upućen onima čitaocima koji planiraju izgraditi sopstvenu kuću svojim rukama.

Izgradnja monolitne vikendice.

Lista monolitnih struktura

Dakle, kakve su monolitne strukture poplavljene prilikom gradnje kuće?

Idemo odozdo prema gore.

  • Fondacija. Razmotrićemo nekoliko opcija za njegovo izvođenje: ploča, traka i bušeni šipovi sa monolitnim grlom.
  • Zidovi.

Da razjasnimo: govorimo o nosivim zidovima. Nerotrpane pregrade su po pravilu izrađene od poroznih materijala sa visokim kvalitetom toplote i buke: gasnim i pjenastim betonom, školjkom, krečnjakom itd.

  • Preklapanje.

In этом порядке мы их и рассмотрим. Однако вначале нам предстоит познакомиться с типами арматуры и материалами, применяющимися для армирования железобетона.

Inиды арматуры

Ako odbacimo egzotične bambusove stabljike, koje se uglavnom koriste u izgradnji niskogradnje u azijskim zemljama, u suvom ostatku dobijamo samo dva materijala.

Čelik In абсолютном большинстве случаев применяется именно она. Исключительная механическая прочность сочетается с относительно дешевизной.  Dля армирования используются жесткие элементы (швеллеры, двутавровые балки, уголки, гладкие и рифленые стержни) и сетки - вязаные и сварные.
Kompozitni Da bismo bili precizni, to nije jedan materijal, već cela njihova grupa. Staklo, ugljenik ili bazaltna vlakna su napunjena polimerom - termoplastikom (omekšavanje kada se zagreva) ili termosetiranjem (ova grupa polimera se hemijski transformiše jednom kada se zagreje i ostaje stabilna kada ponovo dostigne istu temperaturu). Glavne karakteristike kompozitne armature su mala težina i otpornost na koroziju.

Koristan je: u širokoj prodaji moguće je upotrijebiti kompozitnu armaturu jedne tipske šipke.

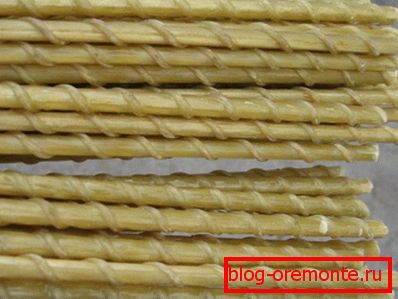

Polimerna kompozitna jezgra na bazi fiberglasa.

Koje vrste fitinga se koriste u izgradnji sa niskim porastom?

In абсолютном большинстве случаев это рифленые стальные стержни. Их цена  делает сталь более чем конкурентоспособной на фоне композитных материалов; рифление обеспечивает хорошее сцепление с бетоном, а толщина (обычно 12-16 мм) - отличную прочность на разрыв. Нагрузки на сжатие воспринимает сам бетон.

Glatka armatura i mreže se koriste često.

Fondacija

Dавайте изучим общие принципы армирования фундаментов наиболее распространенных в частном строительстве типов (узнайте здесь, как происходит армирование газобетона).

Slab

Za njegovu ojačanu šipku valovita armatura se obično koristi prečnikom od 12 milimetara. Opterećenja za savijanje pod zidnim ležajevima bit će značajna; Ako je tako, dobra adhezija čelika za beton igra odlučujuću ulogu.

Šta vredi znati o ovoj vrsti fondacije?

  • Debljina ploče određuje visina kuće i materijal koji se koristi za izgradnju. Jasno je da će kućište stvoriti mnogo manji opterećivač savijanja nego struktura od cigle ili čvrste betonske konstrukcije. Po pravilu, debljina ploče varira od 15 do 30 centimetara.

Nijanse: sa malom masom zgrade dozvoljena je upotreba armature sa presekom šipki od 6-10 milimetara.

  • Ojačanje je uvek duplo slojevito. U ovom slučaju donja i gornja rešetkasta nisu međusobno povezana; Dozvoljena je samo upotreba rekvizita koji formiraju prazninu željene veličine.
Struktura temeljne ploče.
  • Кстати, о зазорах: решетка или сетка нигде не должны выходить на поверхность бетона. По краям между арматурой и опалубкой делается примерно 10-сантиметровый просвет; от нижней и верхней поверхностей плиты решетки отделяются слоем в 1,5 - 3 сантиметра. Dля создания соответствующих просветов используются подпорки из отожженной проволоки.
  • Armature nije zavareno u rešetku, već je pleteno istom žarenom žicom.
  • Optimalan korak za ojačanje šipki u ploči je 20-22 centimetara. Ako se koristi gotovu mrežu, smanjena debljina žice djelimično nadoknađuje manja veličina mreže (15 cm).

Traka

Uputstva za ojačavanje trake u nekim tačkama ponavljaju preporuke za osnovu ploče:

  • Maska mora biti prisutna na vrhu i dnu betonske trake.

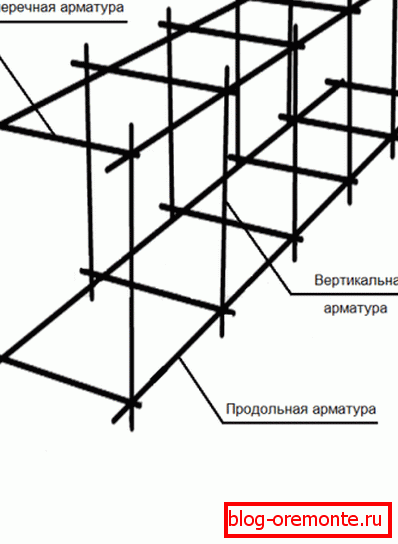

Nešto ovako.

Почему? Inспомните: арматура воспринимает нагрузки на растяжение; сжимающее усилие воспринимает сам бетон. При неравномерной нагрузке и/или морозном пучении лента будет подвергаться изгибающему усилию (то есть в зависимости от его вектора будет растягиваться нижняя или верхняя часть фундамента).

  • Zavarivanje u ovom slučaju je nepoželjno: grejanje pogoršava čvrstoću čelika. Izuzetak je materijal u obeležavanju čije je slovo C prisutno (na primjer, A500C).
  • Debljina betona koji odvaja čelik od zemlje ne sme biti manja od pet centimetara.

Postoje razlike.

  • Maksimalno rastojanje između uzdužnih armaturnih šipki ne sme biti više nego dvostruko presek elementa (zidova ili kolona) građevinske konstrukcije koji je poduprt u osnovi i ne više od 400 milimetara.
  • Poprečni i vertikalni elementi okvira su potrebni sa visinom osnove od 150 mm ili više (to je skoro uvek). U tom slučaju, poprečno i vertikalno armiranje se često izvodi ne segmentima, već jednim savijenim jaram prečnika 6-8 mm.
  • Minimalno rastojanje između susednih šipki (isključujući spojeve segmenata) mora biti veće od njihovog prečnika i veće od 25 milimetara.
  • Ugaoni, krstasti i T-spojni spojevi od podrumskih dijelova nužno su ojačani tako da se ne formira spoj dva odvojena greda, već jedini kruti okvir.

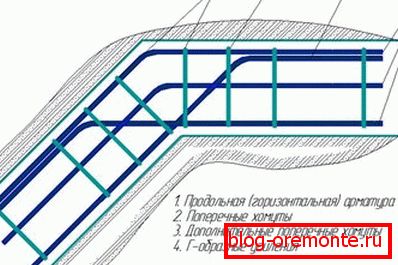

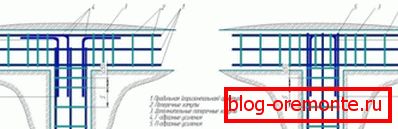

Primjer jačanja uglova.Primjer ojačanja susjeda.Aрмирование тупого угла ленты. Inнутренний стержень каркаса подвязан к наружному стержню смежного участка.

Savet: najjednostavniji način razumevanja kako bi se trebao pojaviti armaturni kavez je zamisliti vektore svih sila koji djeluju na temelj (prije svega, mase kuće i mraz). Gdje je beton pod napetostem, a armiranje je neophodno. Položaj armature bi trebao biti paralelan vektoru sile.

Pile

Kako postaviti temeljni okvir na gomilane šipove pomoću monolitnog armiranog betonskog grlaža?

Na rastojanju tla, optimalna udaljenost od roštilja do nivoa tla je samo 100-150 milimetara. Ovakva mala praznina neće samo pojednostaviti zagrevanje bazena, već će nam uštedjeti vrijeme i trud tokom lijevanja grila: ispod nje je jednostavno zatvoren sloj plastike od pene koja će postati donji deo oplate i sprečiti da cementni jelik ne napusti zemlju.

Šipovi se sipaju sa betonom koji nije manji od M300 direktno u zemlji, u bušotinama koje su bušene ispod njih. Oplata, au isto vreme, hidroizolacija obično služi kao valjani krovni sloj. Ojačani kavez se spušta u cev prije prelivanja.

Okvir za šipove se obično sklapa od uzdužnog valovitog ojačanja sa poprečnim presekom od 12-14 milimetara i kvadratnim, poligonalnim ili okruglim čvrsto savijenim stezaljkama sa poprečnim presekom 5-8 mm okomito prema njemu.

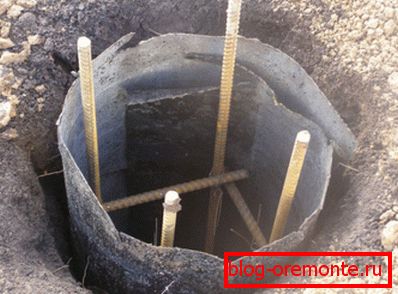

Ovde je armatura u potpunosti napravljena od žljebova od 14 mm.

In идеале и здесь лучше использовать крепление вязальной проволокой; однако есть немалый шанс нарушить расположение элементов каркаса при штыковании, поэтому на использование сварки в этом случае профессиональные строители смотрят сквозь пальцы.

Šipovi su ojačani do pune dužine. Postoje izuzeci od ovog pravila, ali oni nemaju nikakve veze sa niskogradnjom. Dovoljno je reći da parcijalna ojačanja podrazumevaju prečnik sipa od 700 mm.

Minimalni prečnik gomile u skladu sa važećim građevinskim kodovima je 400 mm. Presek armaturnog kaveza bi trebalo da bude manji od 100-120 mm; Za minimalni prečnik i dvospratnu kuću, u praksi su dovoljno 4 štapa podužne armature sa poprečnim presekom od 14 mm.

Uzdužni štapovi okvira vezani su za ojačanje roštilja. Značajna opterećenja u poprečnom pravcu, spoj gomile i grla se ne doživljavaju; međutim, zimsko sječenje može stvoriti situaciju u kojoj će zglob biti opterećen da se razbije. Zbog toga je ova veza takođe poboljšana; kolo za ojačanje podseća na rešenja koja se koriste za postavljanje traka.

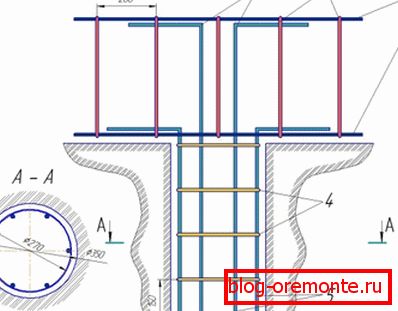

Усиление соединение сваи и ростверка. 1 - продольное армирование ростверка, 2 - поперечные хомуты ростверка, 3 - R-образное усиление, 4 - хомуты сваи,  5- продольная арматура сваи.

A šta je sa pojačavanjem samog grla? On doživljava upravo to isto opterećenje kao trakaste trake; Ako je tako, sve preporuke će biti identične.

Zidovi

Kako se vrši armiranje armirano-betonskih zidova?

  • Ojačani kavez u ovom slučaju takođe treba da bude dvoslojni, sprečavajući savijanje zida pod opterećenjem u bilo kom smeru.
  • Основные нагрузки будут сжимающими, поэтому допустим минимальный диаметр продольной арматуры в 8 миллиметров. In малоэтажном строительстве допускается использование сеток из 8-миллиметровой проволоки.
  • Maksimalna visina podužne armature je 20 centimetara. Poprečni (horizontalni) - 35 centimetara.
Na fotografiji - okvir armiranog betonskog zida sa stalnim oplatama.
  • Poprečna armatura treba da ima površinu poprečnog presjeka od najmanje 25% uzdužnog poprečnog preseka. Za prečnik podužnih šipki od 8 mm, površina poprečnog preseka će biti 0,25 x 3,14 x (8/2) ^ 2 = 12,56 mm2.
  • Krajevi armature su sidreni u betonu (naravno, bez odlaska na njegovu površinu). Kako je to učinjeno?

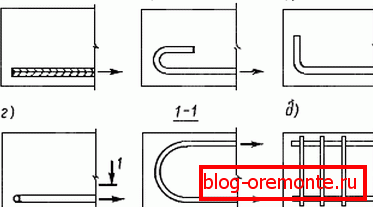

Sidranje uzdužne armature.
A Valovita armatura po sebi obezbeđuje dovoljno adhezije za beton.
B C-oblika savijanja u vertikalnoj ravni se koristi za glatke šipke prečnika do 12 mm.
In При большем диаметре достаточную прочность к растягивающей нагрузке обеспечит R-образный изгиб.
R Ogrtač dugačke šipke u horizontalnoj ravni (takođe prikazan na projekciji 1-1) obezbediće najpouzdanije fiksiranje šipke malenog prečnika (8-10 mm).
D Druga opcija za glatku armaturu prečnika 14-16 mm - zavareni spojevi sa prečkama istog odeljka.

Preklapanje

Характер нагрузок, испытываемых монолитными перекрытиями, сродни описанному выше случаю монолитного плитного фундамента (читайте также статью «Железнение бетона: способы, материалы, последующая обработка»).

Otuda sličnost šeme ojačanja.

  • Okvir - dvoslojni, u donjem i gornjem dijelu preklapanja.
  • Минимальная толщина перекрытия - 150 миллиметров. In общем случае она берется равной 1/30 ширине пролета. Так, для пролета в 5,5 метра плита перекрытия должна иметь толщину 5,5/30=0,183 метра, или 18,3 сантиметра.

Nuance: sa rasponom od 6 metara ili više, ploču treba ojačati vijcima.

  • Dиаметр арматуры определяется расчетными нагрузками; минимум и в этом случае составляет 8 миллиметров. Шаг между стержнями - не более 20 сантиметров; допускается использование готовой сетки с ячеей в 15-20 см.

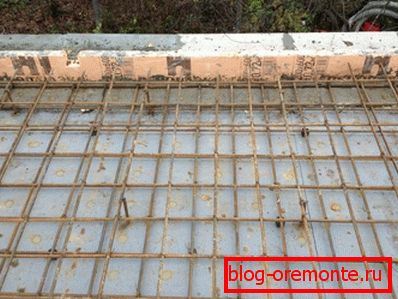

Okvir budućeg preklapanja.
  • Zaštitni sloj betona između površine i armature je 15-20 mm.
  • Gdje je moguće, cele šipke se koriste preko celog raspona. Ako to nije moguće, oni se izgrade sa preklapanjem od 40 prečnika. Dakle, za štap sa poprečnim presekom od 10 mm preklapanje pri spajanju biće najmanje 40 cm.

Inнимание: сращивания смежных стержней располагаются вразбежку, со смещением друг относительно друга.

  • Na ivicama ploče gornja i donja rešetka povezuje ojačanje u obliku slova U. Na isti način, ivice otvora su poboljšane.
  • Ako se pretpostavi da će nakon seta preklapanja biti napravljene dodatne otvore i rupe koje zahtevaju prekid armature, koriste se samo valovite šipke.

Korisno: dijamantsko bušenje rupa u betonu daje mnogo više ravnih rupa nego bušenje krunama pomoću bušilice za čekić. Sa velikom veličinom otvora, dozvoljeno je sječiti armirani beton sa dijamantskim krugovima i ojačati sa običnim abrazivnim, koji su tanji.

Sečenje pomoću dijamantskog diska čine ivice otvora što je moguće glatko.

Zaključak

In рамках небольшой статьи нами затронуты лишь основные моменты армирования железобетонных конструкций и самые простые сценарии.  Dополнительную информацию читателю предложит видео в этой статье. Успехов!
