Pravila za grejanje betona. kućna upotreba

Za civilnu, industrijsku, ali i zanatsku (kućnu) konstrukciju na niskim temperaturama, postoje različiti načini zagrevanja betona, što omogućava da se za zimsko vreme ne zaustavljaju radovi. Takve pomoćne procedure omogućavaju ne samo nastavak radova na instalaciji na hladnom, već i povećanje brzine otvrdnjavanja rastvora, posebno uz dodavanje specijalnih kemijskih učvršćivača za učvršćivanje.

U nastavku ćemo govoriti o takvim metodama, uopšte, a jedan od njih (najpopularniji) će se posebno razmatrati i prikazaćemo vam i video u ovom članku na temu električnog zagrijavanja betona.

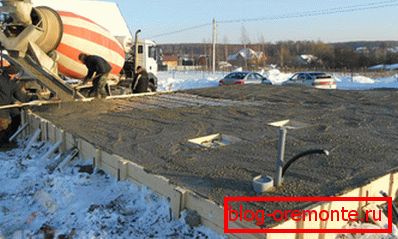

Ispijanje betona na minus temperaturi

Sve o zagrevanju

Koje metode se koriste za zagrevanje

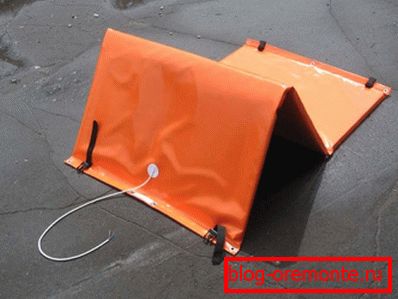

Electromat
  • Najprimitivniji način sipanja maltera u zimskom periodu je aranžman iznad platforme najobičnijeg šatora od celofanskog filma svojim vlastitim rukama, gdje možete postaviti paljenjem grijača ili grijač za grejanje u sredini. Metoda je izuzetno jednostavna, samo se može koristiti samo na objektima sa malom površinom, te je teško izgraditi takvu kupolu nad vertikalnim strukturama.
  • U takvoj situaciji, lakše je korišćenje električnih podnih obloga koje jednostavno pokrivaju površinu za zalivanje postavljanjem regulatora u željenom režimu, u zavisnosti od temperature spoljašnjeg vazduha.. Međutim, čak i ovde postoji ozbiljan nedostatak - nije preporučljivo koristiti elektromatika prilikom sipanja velikih površina, osim toga, samo vodoravno postavljene armirane betonske konstrukcije mogu biti prekrivene podovima, ali ne zidovima, podupiračima ili kolonama.
UV emiter
  • Ultraljubičasta instalacija betonskog grijanja je možda najprikladnija od svih postojećih, jer ne uključuje kontakt sa samim rješenjem, a toplotni intenzitet uređaja jednostavno kontroliše rastojanje između UV emitera i objekta. Još jedna prednost ove metode je mogućnost grijanja konstrukcija bilo koje konfiguracije i bilo koje pozicije (horizontalno i vertikalno), a oplata nije prepreka. Međutim, ovaj metod se koristi prilično retko - zahtijeva veliki broj grejača.

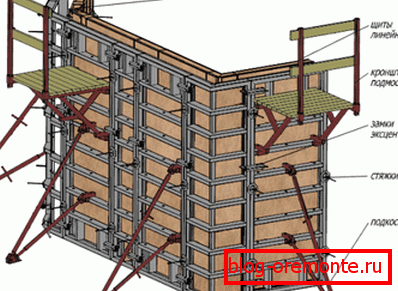

Grijani oplata
  • Još jedan način stvaranja monolitnih armiranobetonskih konstrukcija u zimskom periodu je upotreba ograđenog oplate, primjenjuje se samo za vertikalne armirane betonske konstrukcije (zidovi, pregrade, podupirači). Ovo je veoma zgodno, jer štitnici ovde mogu ponovo da se koriste, a grejni elementi na njima moraju biti zamenjeni, a to je prilično jednostavno. Glavni nedostatak ovakvih oplata je vrlo visoka cena, koja se, međutim, isplaćuje kada se često koristi.
Grejanje elektrodama
  • Za grejanje elektroda armiranobetonskih konstrukcija, armatura ili žica s poprečnim presekom od 8 do 10 mm i stepeni niz transformator se koristi, ali je ovaj metod pogodniji za vertikalno postavljene armirane betonske konstrukcije. Ovde nisu zagrijane elektrode, ali vlaga između njih (dvostruki kotao radi na istom principu), samo ovde je rastojanje između pinova od 60 do 100 cm - sve zavisi od temperature vazduha. Glavni nedostatak, uprkos jednostavnosti, je veoma velika potrošnja energije (jedna elektroda troši oko 45-50A), stoga se troškovi izgradnje povećavaju.



t? C tokom zalivanja Napon (V) Rastojanje između elektroda za igle (cm) Primljena snaga (kW / m3)
1 2 3 4
-5 55 20 25
63 30
75 50
-10 55 10 3,0
65 25
75 40
85 50
-15 65 15 3,5
75 30
85 45
95 55
-20 75 20 4,5
85 30
95 40

Zagrejati stol

  • U tom slučaju, da bi se održala željena temperatura, proverava se svaka dva sata, a za tu svrhu se vrše specijalni izvori.. Tokom zagrevanja rastvora, takvo testiranje se vrši svakog sata. Tokom prolaska celog procesa, morate stalno pratiti status obroka i kontakata.

PNSV žice i step-down transformator

Napomena PNSV (Izolacija izolacije od čeličnog grejanja) može imati različit poprečni presek i koristi se jednom. Posle očvršćavanja mase, ona ostaje tamo zauvek.

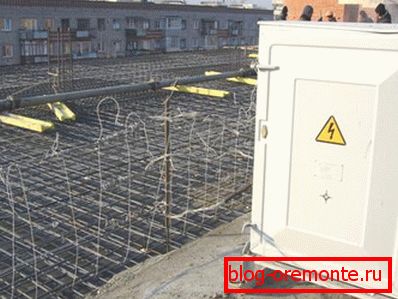

Koristite stepeni niz transformator

Gore pomenute metode grijanja betona nisu toliko popularne kao one o kojima će se sada razgovarati - korištenje PNSV žice kao grijača i step-down transformatora za pretvaranje električne energije. Suština ove metode je sledeća: kabl se položi u petlje na mestu zalivanja rastvora, a njegov poprečni presek zavisiće od kapaciteta transformatora i temperature zraka izvan (u zgradi) gdje se rad radi.

U zavisnosti od temperature vazduha, opterećenje na petlji se napaja iz stepenastog transformatora i počinje zagrevanje, ali se struktura betona ne menja, ali se stepen očvršćavanja maltera značajno povećava.

Prečnik jezgra u mm 1,2 2,0 3,0
Ohm / metar 0,15 0,05 0,02

Otpornost PNSV zavisi od preseka žice

Obratite pažnju! Prije polaganja PNSV-a, neophodno je provjeriti integritet žice i njenog školjka. Činjenica je da se kontrola betonskog grejanja vrši jedino u odnosu na temperaturu, a samu žicu, u slučaju njegovog sagorijevanja, ne može se zamijeniti, jer je potpuno uronjen u rješenje (osim toga, njegovo zatvaranje može izazvati požar). Prema tome, u takve svrhe je bolje koristiti novi materijal.

Napon transformatora (kV) Sekcija (mm2) više Armirani beton (armaturni kavez) Dužina PNSV (m) Armirani beton (armaturni kavez) Dužina PNSV (m)
10 1,1 + 9,95 - 8,4
15 1,1 + 22,85 - 18,9
20 1,1 + 39,8 - 33,6
10 1,4 + 18,9 - 15,5
15 1,4 + 42,6 - 34,93
20 1,4 + 75,6 - 32,09
10 2,0 + 54,6 - 46,18
15 2,0 + 123,8 - 103,0
20 2,0 + 218,2 - 184,7
10 4,0 + 148,57 - 373,0
15 4,0 + 1009,0 - 841,0
20 4,0 + 1974,0 - 1495,0

Tabela optimalne dužine petlje za različite žice i vrste betona

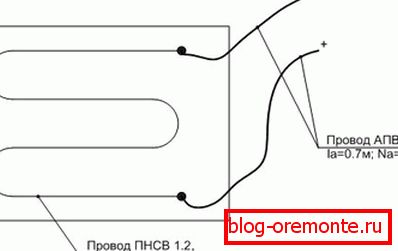

Shematski dijagram zagrevanja betona

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили - заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять «барашки», что приводит к излому провода - все повороты следует выполнять плавно.

Сама укладка обычно производится либо «змейкой», как это показано на схеме, либо одинарной петлёй - всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом - оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

U svakom slučaju, žica za grejanje mora biti potpuno napunjena betonom (uključujući uvijanje), jer će se pregrijati na vazduhu i, kao rezultat toga, izgaranje i čelično jezgro će izgoreti. Pored toga, trebalo bi da vodite računa da zaštitite transformator i, kao rezultat toga, cela grejna struktura, iz uticaja snage, može doći do naglog pregrijavanja i sagorevanja.

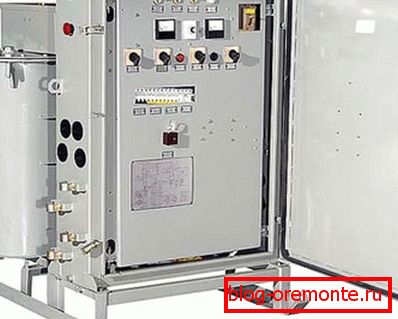

Step-down transformator KTPTO-80

Da bismo vizualizirali dijagram ožičenja, razmotrimo kako se to radi u skladu sa SNiP 111-4-80 / ch.11 i GOST 12.1.013-7 - u ovom slučaju se koristi step-down transformator KTPTO-80, kao na slici iznad.

Ova jedinica, pre nego što se sklopi električni krug, treba izjednačiti, a to se vrši pomoću četvrtog provodnika kabla za napajanje na obujmicu N iz jedinice XT6, zaobilazeći ga metalnim kućištem kontrolnog ormana. Uzemljenje je napravljeno od nogu jedinice, gde za to postoji poseban vijak sa navrtkom, a krug je napravljen od čelične žice s poprečnim presekom od najmanje 4 mm.

Šematski dijagram KTPTO-80

Prema sigurnosnim mjerama sigurnosti, otpor izolacije mora biti najmanje 0,5 MΩ, koji treba provjeriti prije priključivanja, a također provjeriti sve zavojnice i kontaktne veze. Zatim instalirajte granične prekidače SQ1 i SQ2 tako da je moguće pouzdano zatvarati kontakte istog imena kada otvorite poklopac kućišta i kontrolni panel. Takođe, obavezno proverite integritet osigurača u slučaju kratkog spoja.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно - 55В), а автовыключатель и SA3 приводите в положение «ВЫКЛ». После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание 380В, проверяем напряжение HL1 и HL3, после чего замыкается QF1 и, используя SB1 (аварийная кнопка «ВЫКЛ») пробуем аварийное отключение. После такого теста делается повторное включение - на KL1 подаём питание кнопкой SB3, после чего срабатывает магнитный пускатель KM1.

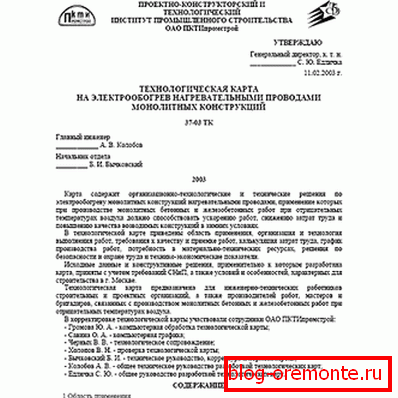

Mape betonskog zagrevanja (početna strana)

U skladu sa SNiP 3.03.01-87 (za zagrevanje nosača i ugradnje armiranobetonskih konstrukcija na temperaturama do -40 ° C), koristi se električna grejača sa žicama PNSV tipa. Ovaj dokument sadrži tehnička i organizaciono-tehnološka rešenja za pitanja o načinu žičnog grejanja sa svim tehničko-tehnološkim parametrima, odnosno kompletnim rasporedom betonskog grejanja.

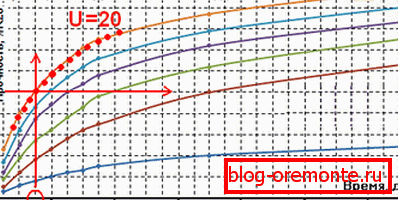

Zagrevanje za temperaturu

Za kontrolu zagrijavanja, kao i za predviđanje kvaliteta armiranobetonskih konstrukcija nakon završnog očvršćavanja, koristi se beton za zagrevanje - oblik za koji se uvek može skinuti s Interneta. Ovakvi podaci omogućavaju precizno usklađivanje vremena i reda očvršćavanja ispunjenog rješenja, tj. Kao korak po korak za postizanje najveće snage.

Kontrolu ili proračun grijanja betona se vrši pomoću tehničkog termometra - u popunjenoj masa čine specijalne lijevice, gdje je cev položena, a termometar već pada u njega. Temperatura se fiksira svaka dva sata, a ako debljina konstrukcije ne prelazi 10-115 cm, onda se to radi svakih 4-5 sati.

Ne treba zaboraviti da tokom normalnog zagrevanja PNSV - do 80 ° C - temperatura betona prilikom zagrevanja dostiže 40 ° C-50 ° C, a to se dešava u hladnoći!

Upotreba mašine za zavarivanje kao stepeni niz transformator

Kod kuće, kao stepeni niz transformatora, možete koristiti aparat za zavarivanje kapaciteta nižim od 250A, kao na slici iznad i otpornosti, stoga. Broj PNSV žica u takvim slučajevima može se izračunati po formuli R = U / I.

Po pravilu, imamo 220-230V U, a ako koristimo agregat gornje energije, onda je I = 250A. u ovom slučaju, R = U / I = 220/250 = 0,88 ohma i na osnovu toga možete koristiti tablice za određivanje željenog preseka i dužine žice.

Trebalo bi reći da se potopom PNSV u masu betona, treba povezati sa transformatorom sa aluminijumskom žicom tipa ARC s poprečnim presekom od najmanje 4 mm, ali izvlačenje treba da bude u rastvoru.

Ovoga trenutka smo spominjali iz razloga - morat ćete spojiti dva neuniformirana metala - čelik i aluminijum, stoga je veza možda opuštena, što će dovesti do iskrive, pregrijavanja i izgaranja žice. Ali više neće biti moguće izmijeniti zavoj koji se sipa u rješenje, pa obratite posebnu pažnju na ovu tačku - mogućnost završetka procesa uopšte će zavisiti od toga.

Zaključak

U zaključku se može reći da je najmanji trošak betonskih grejnih radova u slučaju korištenja PNSV kabla i step-down transformatora i iako je ovaj metod prilično neupotrebljiv za korištenje u vertikalnim armiranobetonskim konstrukcijama, to se još uvijek ponekad koristi za uštedu novca. Uprkos složenosti postavljanja žice (potrebno je dugo), najčešće se koristi grejanje žice RC konstrukcija.
