Prečke za bar: vrste i instalacije

Prilikom izgradnje zidova zgrade jedan od najvažnijih inženjerskih zadataka je pravilan dizajn prozora i vrata. I da rešimo ovaj problem, bez ovakvog elementa ne možemo da radimo kao prekretnicu.

U našem članku ćemo govoriti o glavnim tipovima skakača, njihovom obeležavanju prema GOST-u, kao io opisima instalacionih funkcija u različitim situacijama.

Grede za preklapanje gornje ivice prozora i otvora vrata

Detaljne informacije

Izgradnja i varijacije

Kao što smo primetili, nadvratnici su dijelovi prozora i vrata. Glavni zadatak bilo kog takvog elementa je preklapanje gornjeg dela otvora i distribucije opterećenja iz gornje podkonstrukcije.

Horizontalni snop će zadržati težinu zidova i ploča iznad prozora

Obratite pažnju! Da bi se minimizirao rizik od deformacije koji je povezan sa različitim koeficijentima elastičnosti, toplotne provodljivosti i skupljanja, skakači najčešće su napravljeni od istih materijala od kojih je konstrukcija sama izgrađena. U ovom slučaju, naravno, nosivost dela mora biti povećana.

Dizajnom, ovaj deo može biti i nosilac i ne-nosilac:

  • Prečnik nosača, koji se nalazi iznad otvora, preuzima opterećenje od preklapanja, koji se nalazi iznad prozora ili vrata. (Pogledajte i članak Kako koristiti grede drveta).
  • Zakrivljena greda doživljava opterećenje samo iz zidova, koja je postavljena iznad, tj. unutar jednog sprata.

Klasifikacija takvih elemenata može biti zasnovana na materijalu od kojeg je napravljen džamper i na njegovoj konfiguraciji.

Prema materijalu postoje takve grupe:

  • Ojačane betonske ploče i grede - najčešći tip. Oni su armirani betonski grede sa visokim mehaničkim svojstvima. Oni se široko koriste u kapitalnoj izgradnji zbog njihove proizvodnosti.
  • Metalni podovi - koriste se za blokiranje širokih otvora, kao i gde se značajno opterećenje nanosi na prozor ili vrata. Najčešće se prikupljaju od profila valjanja (I-zraka ili kanala).
Shema metalne podne obloge
  • Opeka - prilično je teško proizvesti, jer se u privatnoj gradnji koriste relativno retko. Po pravilu, oni predstavljaju ciglu iz obične cigle, koja se sklapa u instaliranom oplati.
  • Drvo - ploče ili ploče velike debljine. Može se koristiti iu izgradnji kuća i vikendica od drveta, drveta i ciglane zgrade, kao iu zgradama od gasa i pjenastog betona.

Takođe, kada govorimo o izgradnji industrijskih prekida (konkretno proizvodi ovde uključuju betonske proizvode), stručnjaci ih dele na ploču i na kvadrat:

  • Preklopnik kvadratnog tipa montiran je na nosive zidove u slučaju da zidna struktura apsorbuje opterećenje iz gornje podne ploče. Ovaj tip skakača je najtraženiji.
  • Konstrukcija ploče je ugrađena u samonosivi zid na koji se ne prenese težina podnih ploča.

Označavanje i dimenzije

Kao što smo već napomenuli, u industrijskoj i stambenoj gradnji najčešće se koriste konkretni detalji kvadratnog tipa. Preklopna mreža u skladu sa GOST mora imati širinu ne više od 250 mm, a njegova dužina se određuje dimenzijama otvora koji treba blokirati. Po pravilu se koriste dijelovi od 1500 do 6000 mm.

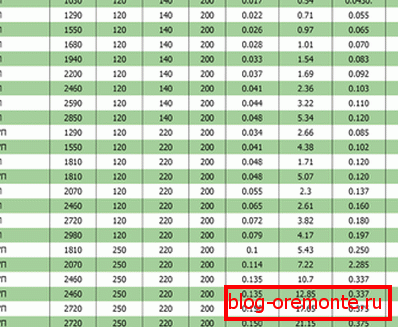

Tabela dimenzija

Svaki skakač mora biti pravilno označen. Označavanje sadrži informacije o glavnim karakteristikama elementa, pa stoga, čak i bez vidljivosti snopa, možemo odrediti iz svog članka da li je pogodna za korištenje u datoj situaciji.

Razmislite o karakteristikama označavanja na primeru takvih detalja kao što je traka 2PB -16 - 2P.

Numerički i abecedni indeksi označavaju sledeće:

  • 2 - karakteristika preseka kratkospojnika.
  • PB - tip dela (PB - šipka, PP - ploča).
  • 16 - dužina u decimetrima. Ova stavka ima veličinu od 1600 mm.

Obratite pažnju! Prava veličina može se razlikovati od nominalne veličine od 6 mm (za grede do 2500 mm) do 10 mm (za ploče i šipke dužine od 4000 mm i više).

  • 2 - klasa čvrstine betona iz koga je element napravljen.
  • P - indeks koji ukazuje na prisustvo petlje za nošenje bloka koristeći kamionski kran.

Kao što vidite, informacije su sasvim dovoljne da bi se iskoristile mogućnosti korišćenja elementa za preklapanje otvaranja prozora.

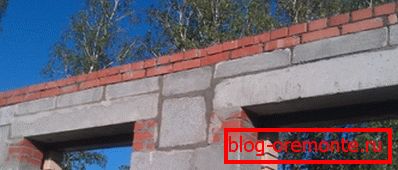

Otvaranje prozora

Livenje oplate

Ako gradite kuću sopstvenim rukama, pre ili kasnije ćete se suočiti sa zadatkom blokiranja otvaranja prozora. Ovaj problem se može riješiti na nekoliko načina, a ispod ćemo pokušati da vam ponudimo kratak opis.

Prvi metod podrazumijeva izgradnju džampera iz armiranog betona pomoću tehnologije punjenja.

Uputstvo u ovom slučaju je sledeće:

  • U prvoj fazi ugradimo oplatu u otvor prozora. Za oplatu koristimo ploče, čija debljina treba biti najmanje 25-30 mm.
  • Oplata se zasniva na vertikalnim drvenim šipkama, koje se nalaze unutar samog otvora.
Fotografija oplate tokom instalacije
  • Unutar oplate stavljamo armaturnu mrežu, napravljenu od čeličnih šipki prečnika od oko 6-8 mm.

Savjet! Armature treba postaviti na male nosače, što će obezbediti razmak između metala i donje ravni betonske grede.

  • Pored toga, ojačavajući oplatu sa poprečnim šipkama, počinjemo sipati betonsku mešavinu. Kao punilo, najbolje je koristiti drobljeni kamen (odnos cementa, peska i drobljenog kamena u rastvoru je približno 1: 2: 4,5).
  • Beton je temeljno nabijen kako bi se oslobodio zračnih mehurića.
Oplata se uskoro može ukloniti.

Kao što pokazuje praksa, moguće je ukloniti oplatu i početi polaganje opeke na ovakvom lintelu nakon 48 sati.

Završni deo

Upotreba gotovih betonskih nadvratnika može značajno uštedjeti vrijeme i pojednostaviti rad. Međutim, vredi napomenuti da će cijena proizvoda u ovom slučaju biti nešto viša, a za podizanje delova do visine poželjno je da imate kran na raspolaganju.

Instalacija u otvoru: ako postoji jak asistent, onda možete bez dizalice!

Ako vas ovo ne uplaši, onda se rad izvede prema sledećem algoritmu:

  • Prvo, na osnovu dimenzija otvora, odaberemo dimenzije kvadratnih skakača tako da ivice zraka ulaze u zid najmanje 250 mm (ovaj parametar se zove dubina ugradnje).
  • Zatim izgradimo zid na takav način da se formiraju potporne platforme za postavljanje horizontalnog poda.
  • Ispod preklopnika postaviti sloj rastvora debljine oko 20 mm.
  • Detalji betona se spuštaju na izabranu lokaciju i uznemiruju se na željeni nivo. Govoreći o višku rastvora uklonjenim gleterom.
  • Ako je potrebno, formirajte preklapanje tokom otvaranja nekoliko takvih delova.

Dalji polaganje cigle ili građevnih blokova može se obaviti odmah nakon završetka padavina i poravnanja nadvratnika.

Ukrasni otvori

Zaključak

Prekidači - prema GOST-u, moraju biti napravljeni od armiranog betona visoke čvrstoće - neophodni su konstrukcijski element skoro svakog prozora.

Naravno, kao što smo već pomenuli u članku, slični detalji se mogu uraditi nezavisno, ali ako finansiranje dozvoljava, bolje je koristiti fabrički proizvod. U najmanju ruku, bićete sigurni u njegove mehaničke osobine, a samim tim i na pouzdanost vaših prozora i vrata. Video u ovom članku pored gore navedenog pokazaće i nekoliko nijansi po ovom pitanju, pogledajte!
