Prijenosni mikser za beton: vrste betonskih miksera, glavne

Betonska mikser je važan element u izvođenju bilo kakvih građevinskih radova, jer omogućava ne samo uštedu vremena i truda prilikom pripreme maltera, već i poboljšanja kvaliteta betona. Istina, ne mogu svi kupiti takvu jedinicu, pošto je cena dobrih betonskih miksera dosta visoka. Međutim, možete uštedjeti novac i uraditi to sami.

Prinudni betonski mikser

Zatim, pogledamo najčešće konstrukcije miksera betonskih dejstava i detaljno razmotrite kako ih možete sami napraviti.

Vrste betonskih miksera

Do danas nijedna konstrukcija ne može da radi bez betonskih miksera, jer je, fizički, veoma teško da se malter iz cementa, peska i ruševina pomiješi sopstvenim rukama. Zbog toga nije iznenađujuće što je ovaj proces dugo automatizovan.

Moram reći da na gradilištima možete videti različite dizajne betonskih miksera.

Međutim, one su uslovno podeljene na dva tipa:

  • Gravitacijska akcija;
  • Prinudna akcija.

Sada razmotrite karakteristike svake vrste.

Gravitni mikser za beton

Gravitni mikser za beton

Princip rada gravitacionog aparata je da smeša postavi u poseban bubanj koji se rotira. U ovom slučaju, rešenje se rotira uz njega i pada od zidova pod silom gravitacije. Na zidovima bubnja postoje lopatice koje poboljšavaju kvalitet serije, a takođe ne dozvoljavaju da se rešenje drži.

Ovaj tip betonskih miksera je dobar jer se mogu koristiti za mešanje ne samo betonskih maltera, već i svih drugih vrsta tečnih i suvih mješavina.

Mikser za beton primljenih

Glavna razlika ove vrste aparata je u tome što bubanj u njima ostaje nepokretan, a mešanje dolazi zbog rotacije lopatica. Takvi betonski mešači se mogu koristiti pri mešanju bilo koje vrste betonskih mešavina.

Čak ni najmoćniji mikser ovog tipa ne može proizvesti 0,1-0,45 kubnih metara rešenja za pet minuta rada. Štaviše, beton će biti homogen od smeše napravljene u drugim vrstama mašina. Performanse zavise uglavnom od volumena bubnja, kao i od dizajna lopatica.

Proizvodnja betona

Glavni detalji konstrukcije

Betonski mikser sa prinudnim dejstvom je samopostavljen iz nekoliko osnovnih komponenti:

  • Motor;
  • Mjenjač;
  • Baka na 200 l;
  • Vala;
  • Lopatice;
  • Okviri
  • Ležaji.

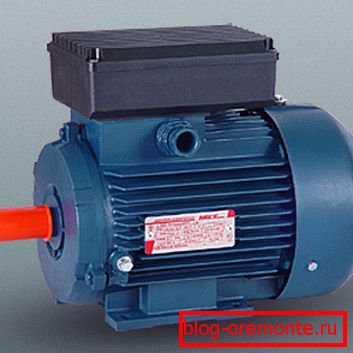

Električni motor za mikser betona

Pored toga, da biste sakupili sve detalje u jednoj strukturi, trebaju vam sledeći alati:

  • Bugarski;
  • Bušilica;
  • Aparat za zavarivanje.

Priprema

Prije započinjanja rada, potrebno je pripremiti crteže miksera betonskog djelovanja. Ovo će donekle olakšati rad, a takođe će vam omogućiti da izbjegnete greške i izmjene.

Šema betonskog miksera sa horizontalnim bubnjem

Moram reći da postoje različiti dizajni takvih jedinica i pre svega oni se razlikuju na lokaciji bubnja. Može biti:

Vertikalno U tom slučaju, vrh cijevi se odseče da popuni komponente rješenja i vrat, kroz koji će osovina proći.
Horizontalno Kontejner i vratilo su postavljeni horizontalno, dok se istovremeno prekida bočna strana.

Crteži miksera betonskog tipa mogu se izvršiti nezavisno posmatrajući završene strukture ili naći na Internetu.

Montaža miksera sa horizontalnim rasporedom bubnja

Sada ćemo pogledati kako će primenjeni betonski mikser uraditi sa horizontalnim rezervoarom:

  • Prvi korak je sastavljanje okvira, za ovo možete koristiti metalne uglove. Najlakši način je napraviti dva identična trougla. Ugaoni se međusobno povezuju zavarivanjem.

S obzirom da će dizajn biti prilično teški, s jedne strane je moguće obezbediti osovinu sa točkovima. U ovom slučaju, jedan okvirni trougao bi trebao biti manji od drugog. Njegova veličina je izabrana u zavisnosti od poluprečnika točka.

  • Zatim, sa jedne strane trougla, potrebno je zavariti platformu za montiranje menjača.
  • Nakon toga, osovina sa dva nosača je pričvršćena za okvir, koji se zavaravaju do menjača.

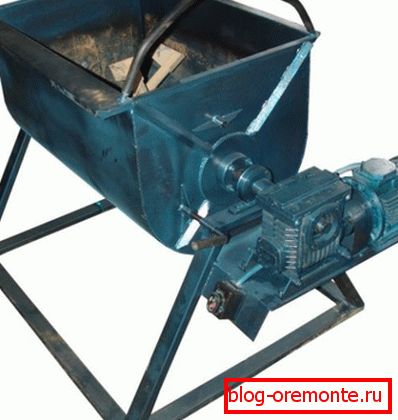

Na slici - primer završenog domaćeg miksera
  • Zatim se bočni deo cijevi odseče da bi se ubacio bubanj, nakon čega je montiran na ram. Bubanj se može čvrsto popraviti zavarivanjem, ili rotirati oko ose, radi lakšeg istovara gotovih smeša. U ovom slučaju, dizajn je složeniji, pored toga, potrebno je obezbediti fiksiranje bubnja tokom rada miksera.
  • Zatim, u donjem dijelu rama, izvedena je platforma za motor i jedinica je instalirana. Montiranje motora najbolje se vrši zavarivanjem.
  • Nakon toga, sečiva se zavaruju do osi miksera, koja će mešati rastvor.
  • Na kraju rada, menjač treba priključiti na motor koristeći pojas koji pogoni pogon.. Zbog toga, kutije oba mehanizma moraju biti smještene u istoj vertikalnoj ravni.

Savjet! Za izradu rama možete koristiti uglove starog ležaja.

Sada je samopostavljeni betonski mikser prinudne akcije spreman, ostaje samo da ga proverava u radu.

Savjet! U proizvodnji takvog betonskog miksera možete obaviti ručicu koja će omogućiti da se osa rotira mehanički. Zahvaljujući tome, moguće je koristiti betonski mikser čak i bez struje. Na kraju krajeva, mnogo je lakše rotirati ručku nego gnječiti betonsko rješenje lopatom.

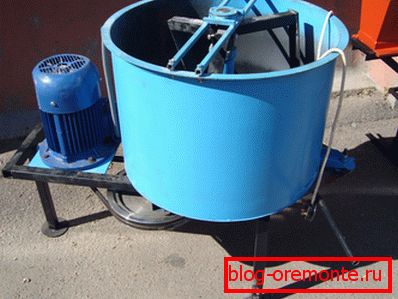

Primer domaćeg miksera sa vertikalnim rasporedom bubnja

Sastavljanje betonskog miksera sa vertikalnim rasporedom bubnja

Dizajn aparata ove vrste značajno se razlikuje od gore opisane mašine.

Da biste napravili sličan primenjen betonski mikser s vlastitim rukama, morate preduzeti sledeće korake:

  • Prvi korak je sječenje dna cijevi i rezanje vrata kako bi se otvorila osovina.
  • Pored cijevi moraju se zavariti četiri ugla za stvaranje podrške. Donji deo "nogu" ojačao je džampere, koji će služiti kao osnova za platformu motora i menjača.

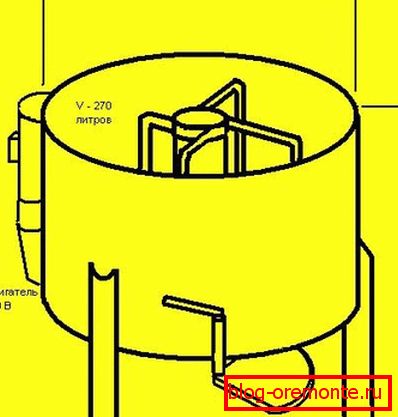

Jednostavan mikser krug
  • Zatim morate instalirati vratilo u rezervoar i izvršiti sistem njegovog priključka. Kao rezultat, osovina mora biti rigidno fiksirana najmanje dve tačke. Na primer, u buretu je moguće obezbediti ležaj koji će zadržati ose.
  • Pored osovine potrebno je zavariti sečiva, koja obezbeđuju mešanje rastvora.
  • Nakon toga, na dnu morate izvršiti platformu za instaliranje preostalih mehanizama.
  • Sledeći korak je ugraditi menjač i motor, nakon čega se na njih postavi pojas koji pogoni pogon. Prilikom ugradnje motora poželjno je obezbediti sistem za podešavanje napona pojaseva.

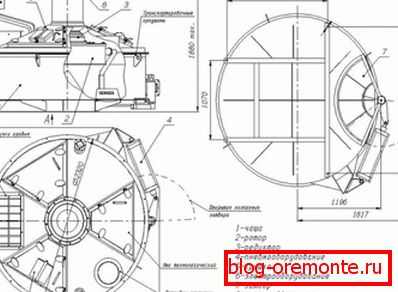

Crtež betona

Savjet! Prilikom izvođenja betonskih radova potrebno je voditi računa o ne samo betonskom mikseru, već i o alatima za dalju obradu materijala. Najčešća operacija je sečenje armiranog betona sa dijamantskim krugovima, kao i dijamantsko bušenje rupa u betonu.

Evo, možda, sve glavne tačke proizvodnje betonskih miksera. Naravno, njegova produktivnost neće biti toliko visoka kao kod montažnih mašina, što u prvih 20 sekundi pomera rešenje za spremnost oko 80 odsto, ali sasvim je dovoljno da se izvode privatni građevinski radovi. Štaviše, moguće je mešati sa njim pomoću betonskog rešenja sa šutom i bez grubog punila.

Zaključak

Imajući bar malo iskustva sa metalnim i aparatom za zavarivanje, sasvim je moguće napraviti betonski mikser sam. Naravno, razmatrali smo samo glavne tačke proizvodnje ove strukture, pa pre nego što počnete sa radom, trebalo bi da uzmete u obzir sve tehničke aspekte na najmanji detalj ili koristite gotove crteže.

Rezultat ovog rada će biti značajna ušteda, au isto vreme pojednostaviti proces izgradnje. Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
