Reinfirmirani konkretni koraci: regulatorni dokumenti i

Postoji li GOST za armirano betonske korake? Prema onome što regulatorni dokumenti predstavljaju marčevima i stepenicama iz armiranog betona? Kako se montiraju tokom izgradnje? Hajde da shvatimo.

Koraci za merdevine. Materijal - armirani beton.

Lista standarda

Počnimo sa regulatornim dokumentima.

Koraci Proizvodnja je regulisana GOST 8717.0-84, usvojena u aprilu 1984. Njena akcija se proteže na proizvode od teških, lakih i silikatnih betona namenjenih za postavljanje stepenica na čvrste baze unutar i izvan zgrada.
Marche, podloga Let stepeništa и площадки производятся по ГОСТу за номером 9818-85 из тяжелого и легкого бетона плотностью не менее 1600 кг/м3. Согласно тексту документа, продукция предназначена для устройства лестниц исключительно внутри зданий.

Korisno: GOST 9818-85 sadrži tehnički opis ne samo marševa i stepenica, već i betonskih gazišta proizvedenih odvojeno za njih.

Standardi sadržaja

Šta kažu dokumenti koje smo mi spominjali?

GOST 8717.0.-84

Obim armiranog betona koji smo već spomenuli - unutar i izvan zgrada. GOST daje detaljniju definiciju: dozvoljeno je da se koriste van zagrejanih zgrada u klimatskim zonama sa najhladnjom petodnevnom sezonom, sa prosječnom temperaturom od -40 stepeni. Dozvoljen je kontakt betona sa agresivnim medijima, što omogućava upotrebu proizvoda u proizvodnji (uključujući i na preduzećima hemijske industrije).

Koraci делятся на следующие категории:

  • LS - glavni.
  • LSV - gornji friz (u blizini lokacije).
  • LSP - podloga.
  • LSN - dno friza.
  • LSS - ravno za marševe.
Lekovi tipa nogu.

Glavni materijal za proizvode je armirani beton; Međutim, glavne LS faze dužine do 1,5 metra mogu biti izvedene bez ojačanja.

Maksimalno kratkoročno opterećenje armiranobetonskih proizvoda je 6 kPa ili 600 kgf / cm2.

Nijanse: dizajn opterećenja ne uzima u obzir sopstvenu težinu pozornice. Međutim, na solidnoj osnovi, ona mora biti potpuno preneta na ovu bazu, bez učitavanja koraka.

Standardom se utvrđuju da se armirani betonski stepeni korake prave čeličnim ugrađenim delovima za pričvršćivanje ograda. Međutim, kako je dogovoreno sa klijentom, hipoteke se mogu zameniti sa utičnicama.

Ravne korake LSS-a su, pored toga, završene hipotekama za pričvršćivanje na kosura (nosači greda marša) širine 155-180 mm; za određeni projekat mogu se instalirati dodatni hipotekarni elementi.

Ako je potrebno, proizvodi se proizvode levo i desno - u zavisnosti od pravca stepenica. Po pravilu, ovaj parametar utiče samo na lokaciju hipoteke ili gnezda za montiranje ograde.

U zavisnosti od projekta i u dogovoru sa kupcem, koraci se mogu isporučivati ​​sa ili bez montaže petlje. U drugom slučaju, podrazumijeva se upotreba utovarne opreme sa posebnim prigušivača: betonski proizvodi se ne mogu slagati.

Masivni betonski proizvodi se obično rade sa montažnim petljama.

Koraci od lakog betona moraju imati sloj težeg betona debljine 15 mm ili sloj otporan na abraziju od sintetičkih materijala na njihovim površinama.

Završetak gornje površine unutar standarda može se razlikovati.

Koje su opcije moguće?

  1. Gladak beton na običnom cementu.
  2. Dekorativni beton - na belom, obojenom cementu ili mermernom šljunku.
  3. Mozaik betondobiveni mlevenjem betona na mramornim rubovima i / ili na bijelom i obojenom cementu.

Šta može biti veličina stepenika stepeništa?

  • Širina se kreće od 900 do 2380 milimetara.
  • Visina se kreće od 100 do 168 mm.
  • Dubina gazećeg sloja - od 260 do 330 mm.
Nekoliko veličina proizvoda.

Stepeni od armiranog betona sa masom od 45 do 187 kilograma. Ako niste iskusni atletičar - očigledno, nije neophodno preduzimati kretanje i ugradnju ovih proizvoda sopstvenim rukama, bez opreme za utovar.

Varijante dizajna koraka su opisane u srodnom regulatornom dokumentu - GOST 8717.1-84.

Označavanje

Sastoji se od alfanumeričkih grupa i veza između njih.

  1. Prva grupa ukazuje na vrstu bine i njegove dimenzije, zaokružene na cele brojeve. Istovremeno nije prikazana visina od 145 mm.
  2. U drugoj grupi postoje slova B - za betonske glavne korake, L - za proizvode od lakog betona i C - za silikat. Ojačani betonski prefabrikovani koraci napravljeni od gustog betona, koji se odnose na druge vrste osim BOS-a, nisu označeni drugom alfanumeričkom grupom.
  3. U trećoj grupi prisutni su:
  • Slike 1, 2, 3 itd., Što ukazuje na prisustvo hipoteke ili gnezda za ograde. Slika 1 odgovara dizajnu koji obezbeđuje GOST 8717.1-84; drugi brojevi odnose se na projektnu dokumentaciju.
  • Pismo L označava levo izvršenje koraka (za stepenice sa ogradom sa desne strane).
  • Pismo D znači glatku površinu betona na bijelom ili obojenom cementu, slova W - sjajna površina mozaika. Gladak beton na običnom cementu nije označen posebno u oznakama.

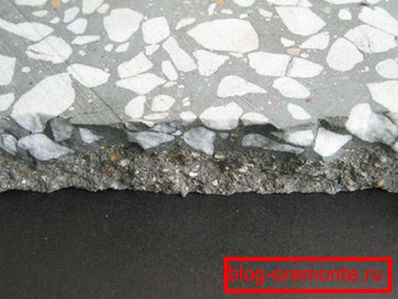

Beton sa mramornim rubovima.
  • M znači povećana otpornost na mraz (mogućnost rada na -40 ° C i niže). P - povećana gustina, omogućavajući upotrebu proizvoda sa stalnim kontaktom sa agresivnim medijima.

Označavanje uzoraka

Dajemo nekoliko primera i analiziramo ih.

LRB12-L-III LSV friza faza je dizajnirana za širinu od 1200 mm. Visina - 145 mm. Materijal je lagan beton. Površina - sjajni mozaik.
SL12.17 Tip - BOS (osnovni). Dužina - 1200 mm, visina - 168 mm. Materijal je teški beton sa glatkom (nepoliranom) površinom lica.

Tehnički zahtevi

GOST za montažne stepenice i koraci za njih nameću određene uslove za korišćene materijale i, naravno, kvalitet gotovog proizvoda.

  • Tlačna čvrstoća betona za spoljne stepenice ne sme biti niža od stepena B25. Za unutrašnje stepenice dozvoljeno je korišćenje betona marke B15.
  • Prosečna gustina svetlosti i silikatnih betona ne sme biti manja od 1800 kg / m3.
  • Za proizvode namenjene za rad na otvorenom prostoru, u neogrevanim prostorijama ili pri stalnoj relativnoj vlažnosti iznad 60%, ventil je zaštićen od korozije. Metoda je navedena u projektnoj dokumentaciji.

Korisno: tradicionalno se koristi za zaštitu boja. Međutim, sada je lako naći efikasniji lek na tržištu - fosfatirajući pretvarač rđe koji stvara izdržljiv film hemijski orijentisanih gvožđa oksida na površini koroziono-nestabilnog čelika. Cijena materijala počinje od 200 rubalja / kg.

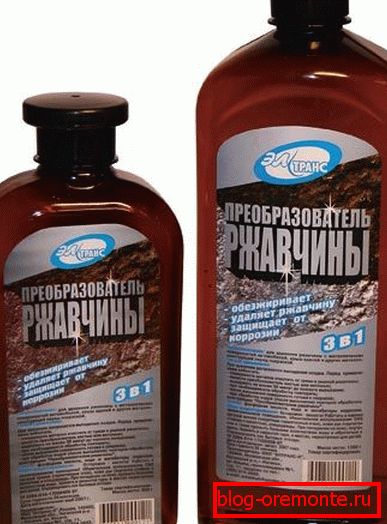

Rust pretvarač

GOST 9818-85

Standard specificira proizvodnju proizvoda sledećih tipova:

Let stepeništa Tip LM - ravne marševe bez frieze koraka. Tip LMF - rebrasta, sa frieze koracima.

Tip LMP - rebrasta sa polu-platformama (oba ili samo vrh).



Stepenice Tip 1LP - stan, namenjen za marševe LM.Tip 2LP - rebra za marševe LM.

LPF - rebrasta, kompatibilna sa marčevima LMF.

BOB - rebraste platforme i platforme za marševe LMP.

Nadzemni gazišta 1LN dizajniran za polaganje na običnoj i donjoj etapi marša. 2LN složena na gornje stepenice i platforme.

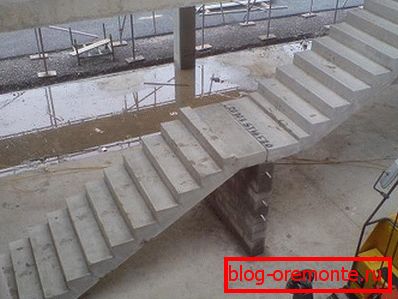

Na fotografiji - maršira sa polu-platformama.

Procenjena opterećenja bez sopstvene težine su:

  • 360 kgf / cm2 za stambene zgrade.
  • 480 kgf / cm2 za javne zgrade i industrijsku gradnju.

Svi elementi se mogu izvršiti u levom i desnom izvršenju.

Površinske opcije su malo drugačije od onih koje su gore opisane u okviru prethodnog standarda:

  1. Гладкая поверхность бетона na običnom cementu.
  2. Površina betona na bijelom cementu, obojen cement ili mermerni šljunak.

Razjašnjenje: ovakav tip završetka je dozvoljen samo za slijetanje i nadzemne gaze.

  1. Pored toga, stranice mogu biti završene keramičkim pločicama, što omogućava maksimalnu otpornost na habanje površine.

Označavanje

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

Prva grupa označava vrstu predmeta i njegove dimenzije. Uopšteno govoreći, dužina i širina u decimetrima su naznačeni; za stepeništa, njihova visina je dodatno označena (projekcija na vertikalnu ravninu).

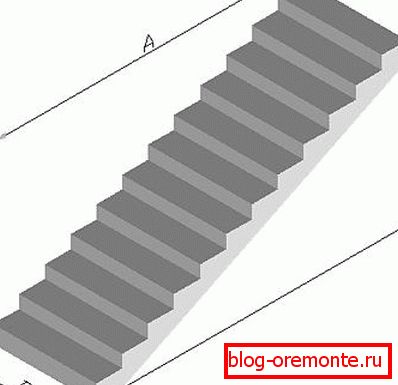

Oznaka označava dimenzije A, B i H.

Nuance: za LMP marš sa jednom gornjom polu-platformom, dužina je označena jednako dužini marša sa dve polupforme koje pripadaju istom tipu.

Pismo B u prvoj grupi znači da se susrećemo sa završnom platformom ili gazom računa za gornji završni korak.

Druga grupa sadrži:

  • Za platforme i marševe - izračunato opterećenje (slika 4 odgovara opterećenju od 360 kgf / cm2, slika 5 - 480 kgf / cm2).
  • Za gornje gaze - leva verzija i tip završne obrade (Š - sjajni mozaik, odsustvo slova označava glatku betonsku površinu).

U trećoj grupi mogu biti prisutni:

  • Slovo L, označava levo izvršenje marša ili platforme.
  • Slovo K za pad označava prisustvo konzola za podršku. Pismo M je tehnološki otvor za otpatke za smeće. Pismo Y - dobije da podrži marš.
  • U slučaju LMP mara, broj 1 označava izduženu gornju polu-platformu, 2 označava izduženu donju polovinu platforme, 3 ukazuje na odsustvo donje poluproplate.
  • W - ponovo polirana površina mozaika, K - okružena keramičkim pločicama.
Glatka betonska površina se ne pojavljuje na etiketi.
  • Pismo C govori o povećanju seizmičke stabilnosti konstrukcijskog elementa lestvice. Takvi proizvodi se koriste u izgradnji objekata dizajniranih za 7-9 tačaka na Richterovoj skali.

Označavanje uzoraka

LM27.11.14-4L Mart LM sa dužinom od 2720 i širinom od 1050 mm. Visina vertikalne projekcije - 1400 mm. Izračunato opterećenje - 360 kgf / cm2. Površina je glatki beton.
1LN14.32-Š Postavljen na gazeći sloj 1LN dužine 1350 mm širine 320 mm. Površina - sjajni mozaik.

Tehnički zahtevi

One se odnose na vrstu armature koja se koristi, na abraziju površine, na kvalitet betona i na maksimalno dozvoljene odstupanja u linearnim dimenzijama.

Instalacija

Kako su armirane betonske stepenice, postavljeni koraci i drugi elementi stepeništa montirani? Jasno je da se ovaj rad retko obavlja rukom sa neobučenim osobom; takođe je jasno da stručnom builderu teško treba uputstva za instalaciju.

Ako jeste - obratićemo pažnju samo glavnim tačkama.

  • Za poravnanje marševa korišćeni su drveni šabloni.
  • Ugradnja marševa i platformi napravljenih pomoću dizalice. Stege za pričvršćivanje petlje; u slučaju njihovog odsustva koriste se čelične obujmice od profilisane cijevi.

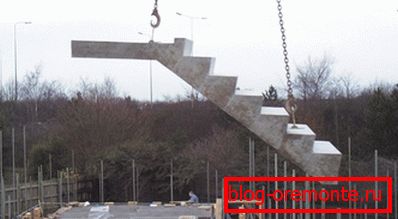

Marš podiže petlje za montažu krana.
  • Lapiranje u željenu poziciju vrši se ručno, gužve. Marš je prvi postavljen kraj na donjoj platformi; gornja ivica je postavljena na željenu poziciju i odložena je na podmetaču cementnog maltera.
  • Koraci могут устанавливаться на косоуры как с помощью тяжелой техники, так и вручную.

Da razjasnimo: jasno je da se ručno mogu montirati samo koraci težine do 80-100 kg. Nošenje i postavljanje koraka težine 150-180 kg nije samo problematično, već i opasno.

  • Koraci укладываются вдоль марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, после чего сверху устанавливается следующий элемент лестницы. Проступи просто укладываются на раствор.

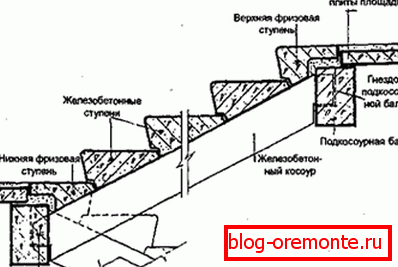

Šema sklapanja marša od vrste koraka
  • Da bi se napravile rupice za montažu koje nisu predviđene u proizvodnji elemenata, koristi se abrazivno sečenje armiranog betona - betona sa dijamantskim krugovima, rebra - uz konvencionalne kružne krugove za metal ili rezač plina.

Treba imati na umu da neuspjeh armature oštro slabi strukturu: tokom izgradnje višespratnih zgrada takva modifikacija je zabranjena. Dijamantsko bušenje rupa u betonu, uz konvencionalne bušilice za bušenje, koristi se za postavljanje dodatnih utičnica prilikom instalacije ograda.

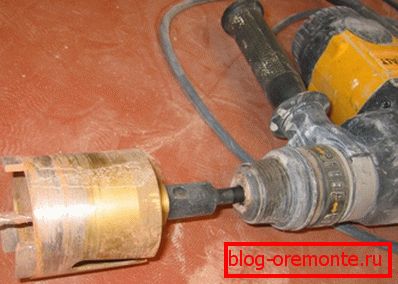

Mali otvori za komunikaciju izrađuju se sa dijamantskom krunom.

Zaključak

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью «Железнение бетона: способы, материалы, последующая обработка»).

Kao i obično, video u ovom članku će ponuditi čitatelju više informacija. Successes!
