Ručni betonski mikser: konstrukcijski dizajn recepti,

Mešanje cementne mešavine je prilično težak proces koji uzima mnogo energije. A ako ne postoji mogućnost kupovine ili iznajmljivanja betonskog miksera, a obim posla je prilično veliki, vrijeme je razmišljati o mehanizaciji ovog procesa. Dobra opcija je ručni cementni mikser, a mi ćemo vam reći o ovom jednostavnom uređaju.

Gnetenje velike količine maltera nije lak zadatak, tako da jednostavno ne možete da radite bez pomoćnih alata.

Teorijski deo

Pre svega, upoznajemo se sa nekim teoretskim aspektom. Ovo će omogućiti bolje razumevanje nekih karakteristika uređaja.

Zašto ne koristite vežbu

Mnogi ljudi verovatno postavljaju ovo pitanje. Na prvi pogled čini se da je lakše pričvrstiti specijalnu mlaznicu na svrdelini i koristiti ga kao mikser.

Međutim, ovaj metod ima izvesne nedostatke:

  • Svaki električni alat nije dizajniran za neprekidan rad. U ovom režimu uređaj jednostavno prekida. Ako redovno vodite pauze, možda nemate vremena i rešenje će početi da se spušta ranije.
  • Da bi se smeša temeljito miješala, potreban je radni alat koji se konstantno pomera sa strane na stranu. Bušilica ima pristojnu težinu, tako da će ovaj postupak biti izuzetno težak.
Za mali deo ovog alata je prilično pogodan
  • Ova metoda je skoro nemoguća u potpunosti mešati rješenje. Na mestima čvrsto dostupnim, komponente će ostati nepromenjene. Rezultat će biti ozbiljna količina braka.
  • Konačno, ova metoda će dovesti do velikog broja prskanja.

Međutim, ako govorimo o malom porciji (nekoliko kašika), onda je bolje koristiti građevinski mikser i kantu. Međutim, najčešće postoji potreba da se pripremi mnogo veća količina negovane smeše. Šta raditi u ovoj situaciji?

Samo jedan izlaz - da koristite napredniji uređaj. Takav je betonski mikser.

Radni principi

Ako ste zainteresovani za takav uređaj, verovatno želite da znate kako ovo čudo funkcioniše.

Postoji mnogo principa rada, ali se tri aktivno koriste:

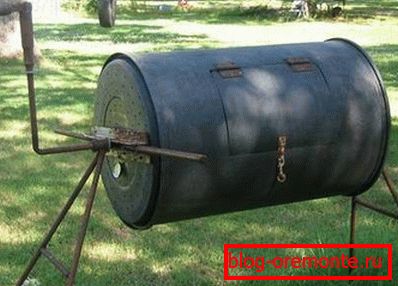

Na ovoj fotografiji možete videti dobar primer.
  • Gravitaciono: kontejner sa rastvorom je preopterećen, a samim tim pada na sebe, stvarajući efekat mešanja. Ova metoda je pogodna za male zapremine. Pored toga, vredi napomenuti da se beton dobija u zadovoljavajućem kvalitetu.

Interesantno, ovaj princip se ne primjenjuje na industrijskom nivou.

  • Vibrirajuće: rezervoar je nepokretan, a poseban mikser izaziva kompresiju i mešanje smeše. Kao rezultat toga, vrlo se meša i rešenje je veoma gusto. Jedini nedostatak ove metode je ogroman trošak energije, tako da se koristi samo u slučajevima kada je potreban idealan kvalitet mešavine (na primjer, prilikom gradnje brana).
  • Prinudno mehaničko: podseća na već opisanu metodu sa bušilicom. Međutim, često se kombinuje sa drugima: na primjer, kada mikser radi u neprekidno rotirajućem kadu.

Kako mešati beton rukom ili električnim alatom - odlučite. Datićemo vam neke preporuke za proizvodnju ručne opreme.

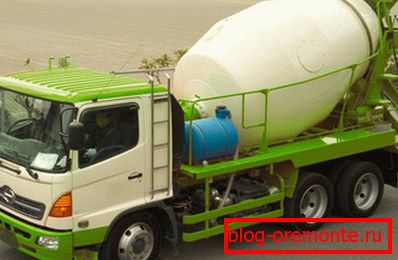

Ovi poznati automobili su najistaknutiji primer kombinovane tehnike.

Pravljenje recepata

Sledeća uputstva će vam reći kako sami napraviti takav uređaj. Postoji mnogo opcija, ali smatramo najprimitivnijim. Savršeno je za privatnu upotrebu, tj. Tamo gde se u kratkom vremenskom periodu ne zahtijevaju velike količine.

Pretraživanje materijala

Prvi korak treba uvek biti kalkulacije. Takva mjera će omogućiti postizanje željenog rezultata bez pravljenja grešaka.

Dakle, potrebno je uraditi sledeće:

  • Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть «родная» крышка.

Važno: Procenite stanje metala, ako je jako pogođeno korozijom i rđom, onda je nepoželjno da ga koristite. U suprotnom, postoji velika verovatnoća pukotina koja će preneti masu u sve napore.

  • Ako poklopac nije pronađen, onda će se morati kuhati. Prema tome, potrebno je naći metalni lim odgovarajuće veličine.

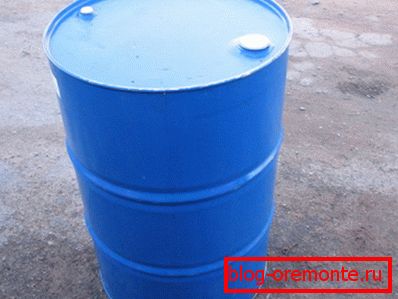

Možete barati cev. Proširiće joj život
  • Takođe ćete morati naći par cevi, komade armature ili uglove. Ovi elementi su potrebni da bi se stvorio okvir na kojem će željeni uređaj stajati.
  • Također će vam trebati aparat za zavarivanje. Danas su ovi uređaji jeftini, imaju malu težinu i rade na standardnoj 220-voltnoj mreži. Zbog toga je razumno iznajmiti ili čak kupiti.
  • Ne zaboravite na mlinicu. Ručno sečenje metala - stvarno težak rad. Zaliha na nekoliko diskova, jer ovi elementi brzo postanu beskorisni.

Označavanje i validacija

Sirovi materijali i alati su spremni. Prije započinjanja posla, potrebno je provjeriti sve i napraviti određenu oznaku.

Dakle, uradite sledeće:

  • Ponovo proveravamo cev, jer u slučaju njenog defekta, ručni mikser za beton jednostavno neće raditi. Preporučljivo je dodirivanje kako bi se utvrdila njegova snaga.
  • Dalje inspekciju treba podvrgnuti elementima rama (za prisustvo rđe i oštećenja, jer će uzeti veliki teret) i alata.

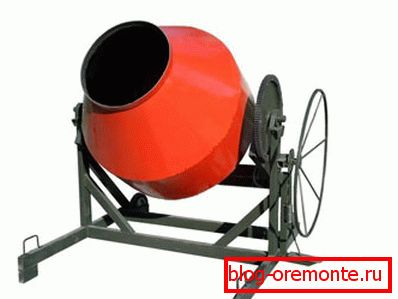

Industrijski model betonskog miksera, princip rada - ručni
  • Zatim morate označiti centar na dnu cijevi i na poklopcu. U ovoj fazi nemoguće je napraviti grešku, dvije tačke bi trebale biti striktno locirane na jednoj liniji.
  • Takođe je neophodno da identifikuje lokaciju za ugradnju frejma. Mogu biti različiti, u zavisnosti od izabranog dizajna.

Savjet: u ovoj fazi provjerite nejasnoću posude. Da biste to učinili, sipajte vodu do ivice i proverite je li curenja.

Zavarivanje

Sada je vreme za odgovornije i složene procese. Zapamtite da je u ovoj fazi trošak greške veoma visok.

Dakle, potrebno je uraditi sledeće:

  • Bušite rupe u sredini dna i pokrijte. Njegova veličina bi trebala odgovarati predviđenom okviru.
  • Zatim zavarite prirubnicu sa osovinom u sredini dna. Sa spoljne strane će morati da popravi ležaje.
  • Prirubnica sa noževima mora biti zavarena do poklopca. Ovi elementi će mešati smešu tokom rotacije ručke. Moraju biti najmanje tri.
  • Onda ćete morati zavariti rack. To možete učiniti u obliku slova "A". Dozvolite i mogućnost ugradnje točkova na njih, što će vam omogućiti da slobodno pomerite uređaj.

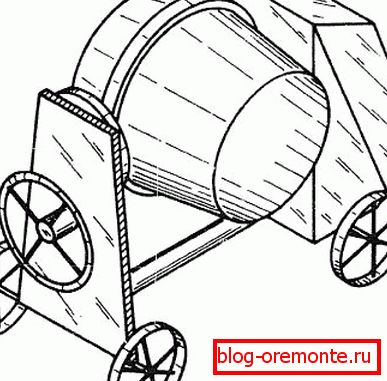

Možete iskoristiti takvu čudnu šemu. Ovaj dizajn će se lako pomicati sa jednog mesta na drugi.

Uopšte, u ovoj fazi moraćete da pokažete malo mašte i umetničke veštine. Takođe možete da koristite gotove šeme, od kojih postoji ogroman broj. Ne postoje posebna uputstva o obliku i lokaciji nosača.

Završetak

Vreme je za konačni akord.

Vježba će zahtijevati sljedeće:

  • Preseći rupu od najmanje 35x35 cm na strani rezervoara. Potrebno je za učitavanje početnih komponenti i sipati završenu mešavinu.
  • Rez treba da bude mlin. Istovremeno, pazite da ne oštetite sam zid.

Obratite pažnju! Što je uski disk, to će biti gusta konjugacija zida i otvora.

  • Rezanje elementa treba staviti na petlju. Uobičajena vrata odgovara. U tom slučaju rupice treba tretirati sa bilo kojim zaptivnim sredstvom kako bi se sprečilo curenje.
  • U dijelu cijevi gdje se nalaze sečiva, zavarite ručicu. Trebalo bi da bude dugačak i što je jak koliko je moguće (ozbiljna opterećenja će delovati na njemu).

Poboljšanje dizajna

Ako dozvolite sredstva, možete nabaviti vibrator koji će obezbediti odličan kvalitet rešenja.

Ako postoji želja, onda možete napraviti neku nadogradnju ovog dizajna. Ova potreba se pojavljuje kada se radi o velikim dijelovima rješenja. Primitivna oprema zahtijeva puno radno vrijeme.

Postoji mogućnost da napravite vibrirajuću konvencionalnu mikser. Da biste to uradili, potrebno je pričvrstiti perforator sa udarnim mehanizmom. On će preduzeti najdužniji deo posla.

Međutim, vrlo često takav uređaj nije vrlo efikasan. To je zbog veoma popularnih grešaka.

Želimo da naučite samo od grešaka drugih, pa ćemo vam dati za vas ispod:

  • Nepravilan oblik rezervoara. Mora da je okrugla, ne široka i ima veliku visinu. Idealno je da veličina vibratora bude nekoliko centimetara manja od radijusa kadi.
  • Flat vibrator. Zapamtite da ne možete koristiti, na primjer, metalni list kao vibrator. Trebalo bi da ima ukrivljeni oblik (primer je prikazan na slici ispod).

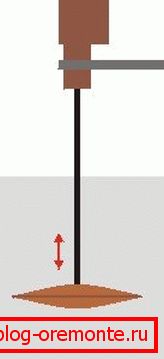

Ovde će vam takav vibrator obezbediti kvalitetno mešanje
  • Previše veliki vibrator. Zapamtite, manje perforatora snage za beton, manji mora biti prečnik diska. Dakle, na primer, sa snagom od 1,3 kW (najpopularniji indikator danas), disk treba da ima prečnik od oko 25 cm.

Обратите внимание! Если не соблюсти данное указание, раствор не будет «раскачиваться», то есть не перемешается должным образом.

  • Nepravilan položaj vibratora. Trebalo bi da bude postavljeno strogo duž centralne ose kontejnera (inače, mešanje neće biti ravnomerno). Udaljenost do dna mora biti približno jednaka promjeru diska.

Ako pratite sve gore navedene instrukcije, možete postati srećni vlasnik brzog i jeftinog miksera. Sa prosečnom snagom perforatora 5-10 minuta će biti dovoljno za pripremu (zavisno od jačine kade). U ovom slučaju nećete mnogo trošiti na ovu manipulaciju.

Stručnjaci preporučuju korišćenje kapaciteta ovog formulara

Posleslovie

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью «Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы»).
