Tmo za betonsko grejanje: svrha, karakteristike, oprema

Grejanje betona TMO je tehnologija koja omogućava postavljanje i livenje gotovog betona u monolitnoj konstrukciji na negativnim temperaturama bez narušavanja tehnološkog procesa, pružajući materijal normalnim uslovima zrenja i otvrdnjavanja. Želimo da kažemo svrhu i karakteristike opreme za grejanje betona od transformatora.

Na slici je prikazan transformator za grejanje betona u radu.

Betonsko grijanje

Svrha

Uputstva za polaganje zahtijevaju usklađenost sa režimom temperature.

Beton je vještački kamen, dobijen nakon očvršćavanja posebno odabranog rastvora veziva i agregata, zatvoren vodom. Proces sušenja obezbeđuje reakcija hidratacije cementa, što zahteva portland cement i vodu u tečnom stanju.

Uprkos pravilnom planiranju i ozbiljnoj organizaciji građevinskih aktivnosti, nije moguće izbjeći posao u zimskom periodu. Kao rezultat, postoji potreba za polaganje betona ili livenja monolitnih struktura na negativnim temperaturama, a to zahtijeva određeni pristup radu i posebnu tehnologiju polaganja.

Zimska betonacija zahteva poseban pristup.

Kao što ste možda pretpostavili, kada temperatura vazduha pada ispod nule stepen Celzijusa, voda u betonskom rastvoru počinje da se zamrzava i kristališe, što dovodi do zaustave reakcije hidratacije zbog nedostatka slobodne tečnosti. Kao rezultat toga, beton ne dobija snagu dizajna i ne može izvršiti svoje zadatke.

  Obratite pažnju! Postoji mišljenje da nakon odmrzavanja beton i dalje ojačava i zreo, kao da se ništa nije dogodilo. Međutim, to nije tako: materijal neće moći da stekne izračunanu snagu i još će biti gori u svim pogledima.

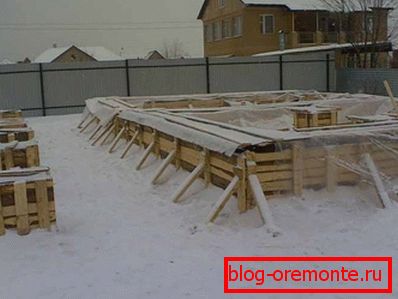

Mogućnost obavljanja poslova u zimu može znatno ubrzati izgradnju.

Jedini način za sprečavanje zamrzavanja vode u rastvoru je zagrevanje. Omogućava materijalu da dobije glavnu snagu tokom perioda kada će skoro sva voda reagovati na hidrataciju cementa i praktično nema slobodne tečnosti u betonu.

  Obratite pažnju! Grejanje betona vam omogućava da ubrzate vreme izgradnje, optimalno organizujete svoje faze, smanjite trošak jednostavne opreme i sezonske nestašice materijala i rada.

Putevi

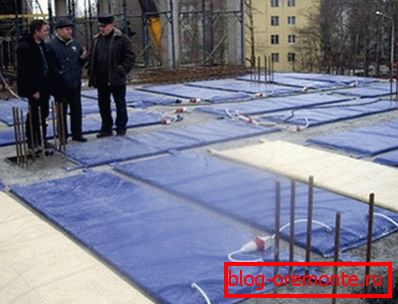

Za grejanje možete koristiti infracrveno zračenje.

Postoje različiti načini grijanja betona za zimovanje i livenje.

Te tehnologije se koriste sa različitim frekvencijama:

  • Izgradnja skloništa, tepluška, nadogradnje i drugih objekata koji sprečavaju direktan kontakt radnog područja hladnim vazduhom. Često se koristi u kombinaciji sa grejačima za električno, čvrsto gorivo, dizel ili gas. Odnosi se na skupe i neefikasne metode, neprikladne za velike objekte;
  • Koristite ogrevane oplate. Pretpostavlja prisustvo specijalne opreme za izradu oplate sa grejnim elementima, kao i kompleks žica za povezivanje i snabdevanje, transformatora i automatskih sistema za kontrolu i zaštitu sistema. Pogodno za male strukture, zidove i druge standardne elemente;
  • Grejanje betona od elektrode. Na osnovu termičkog efekta karakterističnog za prolaz struje preko provodnika sa otpornošću, samo rješenje ovdje je sam rješenje. Ima nisku efikasnost i visoke troškove energije, pogodan je za sipanje vertikalnih zidova, dijafragmi i kolona;
  • Betonsko grijanje с помощью провода ПНСВ (1, 2). Unutar oplate nalazi se posebna žica koja se zagreva kada električna struja prolazi kroz njega. Grejanje betona sa TMO i žicama karakteriše prilično visoka efikasnost i niska potrošnja energije, pogodna za različite, uključujući masivne i nestandardne strukture, karakteriše se kompleksnom pripremom;
  • Infracrveno grejanje. Ovde se rešenje zagreva specijalnim zračenjem, ali postoji problem isparavanja vode. Metoda je pogodna za ploče i male horizontalne i tankoslojne strukture;
  • Indukcijsko grejanje. Na osnovu fenomena elektromagnetne indukcije: namotaj sa provodnikom stvara promjenjivo elektromagnetno polje, koje indukuje struju u armaturnom kavezu konstrukcije, zbog čega se greje. Razlikuje se u skupoj opremi i složenom proračunu broja okreta i termičkog efekta.

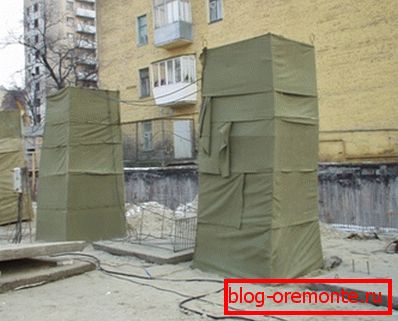

Izgradnja skloništa - popularan način borbe protiv mraza.

Obratite pažnju! Analiza svih metoda za povećanje temperature rešenja omogućava vam da izaberete grejanje pomoću žica kao najnaprednijeg i efikasnijeg, relevantnog za strukture različitih veličina i oblika i pogodne za rad sa velikim količinama betona.

Grejna oplata je moderno rešenje.

Zatim smatramo da je glavni izvor električne energije za sisteme grejanja betona - transformatore i stanice koji pretvaraju glavni napon na prihvatljive vrednosti, kao i snabdevanje i podešavanje radne struje u objektu.

Oprema

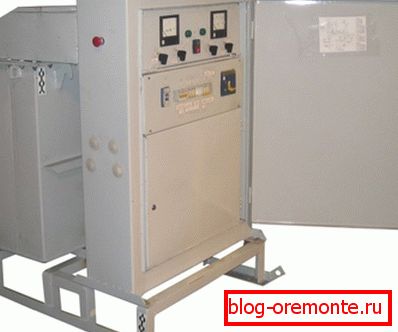

Najčešća transformatorska stanica KTPTO-80.

Za primenu električnog grejanja potrebna je specijalna oprema. Pored grejanja žica ili elektroda, biće vam potreban izvor napajanja sa navedenim parametrima struje i napona na izlazu.

Najčešća vrsta opreme je stanica KTPTO-80 na energetskom transformatoru TMTO-80 / 0.38 U-3. Ovo je energetski hlađeni stepeni niz transformator sa hlađenjem ulja i trofazni trifazni namotaj snage 80 kW.

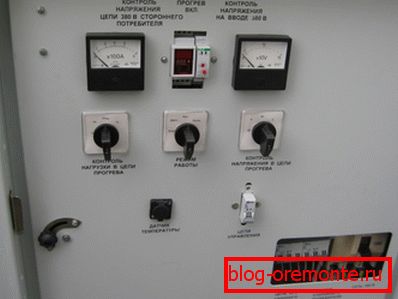

Kontrolni panel betonske grejne stanice.

Izlazni napon (LV) je 42 V, ulazni napon (HV) je 380 V. Frekvencija strujne snage je 50 Hz, potrebno je trofazno napajanje s nominalnom snagom od 2,5 kVA. Na strani SN su dostupne takve naponske faze u praznom hodu - 55 V, 65 V, 75 V, 85 V i 95 V.

Snaga namotaja transformatora snage sa strane NN je 2,5 kVA, struja na strani SN pri naponu od 55 - 65 V - 520 A, pri naponu od 75 - 85 - 95 V - 471 A.

U automatskom režimu moguće je podesiti temperaturu električnog grejanja u rasponu od 20 do 100 stepeni Celzijusa. Snaga 80 kW omogućava zagrevanje do 90 m3 betona.

Žica je postavljena i pričvršćena na armaturnom kavezu.

Stanica je opremljena sa energetskim transformatorom u kućištu, zaštitnim kućištem sa vratima koja olakšava pregled i popravku jedinica, modul za kontrolu i zaštitu od operacije u slučaju nužde, zagrada, sana ili okvira za prevoz opreme. Težina transformatora je 665 kg, dimenzije - 147x140x101 mm.

Cena opreme varira od 90 do 120 hiljada rubalja, a najam je oko 10% cene dnevno. Priključivanje stanice i stavljanje u rad sa opterećenjem pravi profesionalni inženjer elektroenergetike, nepoželjno je to učiniti samim tim i zaštićenim propisima i tehnikama zaštite. Energetika treba da ima standardnu ​​toleranciju od 1000 V.

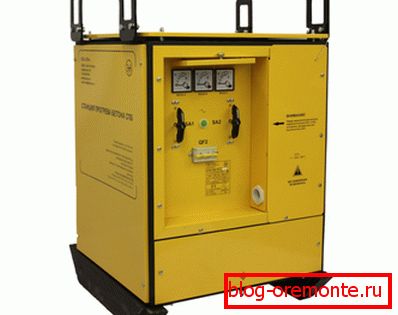

Moderna verzija lagane opreme.

Obratite pažnju! Stanica se može koristiti kao izvor napajanja električnih alata sa naponom od 42 V i za osvetljenje objekta. Sečenje armiranog betona sa dijamantskim krugovima i dijamantskim bušenjem rupa u betonu pri takvom naponu se ne vrši.

Zaključak

Oprema для трансформаторного прогрева бетонного раствора во время зимней укладки позволяет значительно ускорить строительство и оптимизировать организационные процессы относительно сезонов и времен года.

Video u ovom članku će prikazati uređaj u radu i pomoći razumevanju njegove upotrebe.
