Prema SNiP-u, visokokvalitetno polaganje betona zahteva obaveznu vibraciju, koja obezbeđuje neophodnu gustinu smeše i omogućava vam da se oslobodite uključenih vazdušnih mehurića. Da bi se osigurala upotreba specijalnog konstruktivnog alata - miksera za beton. Reći ćemo vam kako funkcioniše takva jedinica, kakve vrste postoje, a takođe vam pokazati kako napraviti vibrator za beton svojim rukama.

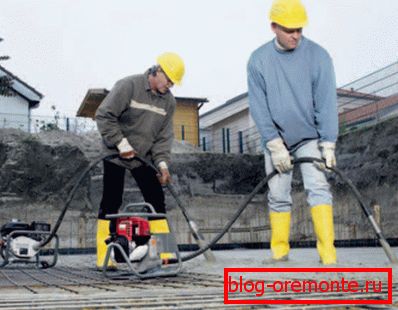

Postavljanje betona bez vibracija se smatra lošim kvalitetom.

Konstrukcija betona

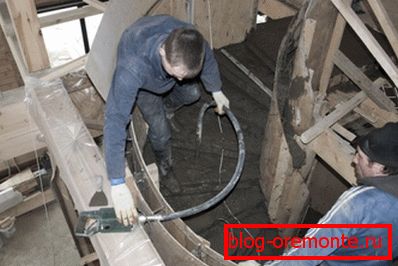

Na slici je prikazan postupak primene vibracionog alata.

Kvalitet betanja zavisi od mnogih parametara, takvi momenat igra posebno važnu ulogu:

  • Pravilno odabran recept i sastav smeše. Od ovog parametra zavisiće brenda dobijenog betona, kao rezultat - tlačna čvrstoća materijala i sposobnost da izdrže opterećenje, kao i otpornost na mraz, plastičnost i druge osnovne indikatore;
  • Visoko kvalitetno mešanje komponenti smeše. To je takođe neophodan i vrlo suštinski uslov za normalno betoniranje, pošto je za postizanje trajnog kamena neophodna najjednačenija raspodela svih sastojaka po zapremini smeše;
  • Pravi stil. Monolitna konstrukcija uključuje određeni način livenja, najčešće kontinuiran, kao i obavezno korišćenje vibracija.

  Obratite pažnju! Vibracija je mehanički efekat na svežu mešavinu betona pomoću harmoničnih oscilacija prenetih direktno ili djelovanjem na oplatu ili armaturu.

Ovde vidimo upotrebu površinske vibracije prilikom polaganja podne estrihe.

Pomoću izloženosti vibracijama moguće je povećati gustinu rešenja, kao i osloboditi zračnih mehurića koji se neminovno uključuju u beton tokom mešanja i polaganja. Pored toga, povećava se brzina interakcije komponenti, poboljšava se veza mešavine sa ojačanjem, povećava se snaga i kvalitet rezultirajućeg betona.

Upotreba dubokog vibratora za punjenje ploče baze.

Takođe treba napomenuti da vibracija omogućava upotrebu teških i vitkih brendova rješenja, čija plastičnost je prilično niska.

Obratite pažnju! Smanjivanjem broja pore i kapilara unutar kamena, kao i povećanjem brzine i aktivnosti interakcije komponenti i hidratacije cementa povećava se otpornost na mraz i otpornost na vlagu dobijenog materijala. Pored toga, zbog vibracija, mešavina puno gusto i brzo ispunjava čitavu količinu oplate, što je takođe važno za visokokvalitetno postavljanje betona.

Uređaj i vrste vibratora

Načelo delovanja

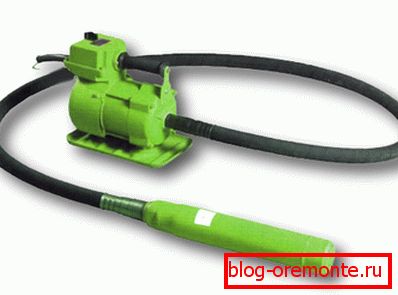

Klasični elektromehanički vibrator za beton.

Sve vrste vibrotoola za beton rade po istom principu: energija rotacije pretvara u vibracionu energiju, koja deluje na smešu. Da bi se ova transformacija sprovela, koristi se ekscentrična osovina, čija je težina pomjerena u odnosu na osu rotacije.

Ovakvo pomeranje dovodi do centrifugalne sile koja deluje duž linije poluprečnika rotacije od centra do spoljne ivice kruga.

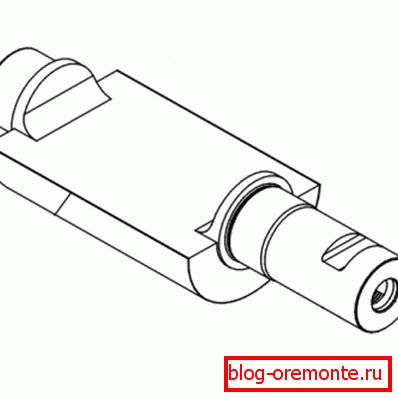

Ekscentrična osovina vibratora.

Pošto element neuravnoteženosti konstantno rotira, pravac nastale sile se konstantno menja, a svaka primjenjena sila (ako je dovoljna) uzrokuje kretanje. Ali pošto je pravac sile varijabilni, umjesto smernog kretanja, dolazi do oscilacije čija je frekvencija jednaka frekvenciji rotacije osovine sa ekscentrom.

Grubo rečeno, takav dizajn neprestano traži da napusti početnu poziciju, ali, pomerajući milimetar u jednom pravcu, odmah počinje da se pomera u drugom, a zatim u suprotnom pravcu.

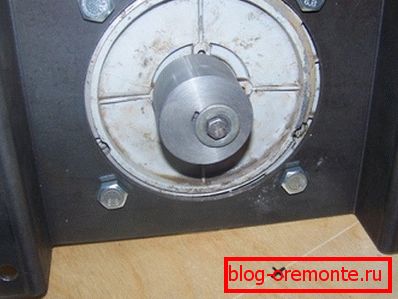

Neuravnoteženo opterećenje na vratilu motora.

Da bi se osigurala rotacija vratila, koristeći različite tipove motora. To mogu biti elektromotori, motori sa unutrašnjim sagorevanjem ili pneumatski pogoni. Najčešće korišćeni električni motori sa 220 volti.

Proces prenosa uticaja vibracija smeše zavisi od vrste i dizajna instrumenta, kao i od nijansi ugradnje. Zatim razmatramo glavne vrste betonera, među kojima postoje i takvi osnovni tipovi:

Vrsta uređaja Svrha
Duboko Koriste se za različite vrste radova, možemo reći da je to najsvestraniji uređaj za tretiranje vibracija betona
Površni Koristi se za postavljanje ploča i košuljica, kao i za slepe površine, staze i platforme
Vanjski Koristi se za konstrukciju tankih zidova struktura, stubova, stubova i drugih konstrukcija sa čestim ojačanjem

  Obratite pažnju! Dizajn vibraca za beton zavisi od vrste konstrukcije, a način prenosa vibracija na rastvor i način prenosa rotacije na vibracionu osovinu iz osovine motora prvenstveno se razlikuju.

Duboko

Najčešći tip vibracionog uređaja.

Pre svega, želimo da razmotrimo najrazličitiju i najčešću vrstu instrumenta - duboke ili potopljene vibre.

One su dvije vrste:

  1. Elektromehanički sa frekvencijom motora od 50 Hz i fleksibilnim prenosom rotacije vratila;
  2. Visok stepen frekvencije sa potopljenim motorima koji se nalazi u vrhu.

Prvi tip je uređaj koji se sastoji od tri glavna čvorišta:

  1. Električni asinhroni motor sa frekvencijom od 50 Hz. Motor se nalazi na površini i izvan oplate ili betonske zone. Po pravilu se koriste jedinice od 0.5 - 2.5 kW;
  2. Fleksibilno vratilo, koje se sastoji od čeličnog kabla i plastičnog fleksibilnog plašta. Takođe, uređaj ima mehanizam za pričvršćivanje kabla na vratilo motora na jednom kraju, na osovinu vibratora - s druge strane;
  3. Vibracioni vrh ili čipka, čiji je čelični cilindar, u kome se na ležajevima i spojnicama montira planetarni vibracioni mehanizam.
Motor, vratilo i mač.

Takav alat je, po pravilu, prenosiv, osim u slučajevima kada se vrši betoniranje velikih razmera, a paketi vibratora su suspendovani na ramu pokretanom dizalicama. Nedostaci ovog uređaja uključuju dovoljno težinu motora i nisku frekvenciju vibracija, jer je brzina rotacije vratila ograničena.

Vibrator za beton Kalibar VER 750 bez osovine i vrhova.

Takođe treba imati na umu da fleksibilna vratila zahtijeva negu i podmazivanje, a vrh je podložan ozbiljnim udarcima koji, ukoliko se nepravilno održavaju, brzo nose uređaj. Prednost je relativno niska cijena alata.

Visokofrekventne jedinice su najprikladnije i kvalitetnije, međutim, i skuplje. Ovde motor visokog frekvencije - 200 Hz - nalazi se direktno u pantalone, koji je uronjen u rastvor na specijalnom produžnom kablu. Visoka frekvencija vibracija (oko 10-12 kHz) obezbeđuje bolje sabijanje betona.

Jedinica sa motorima visoke frekvencije.

Motor se napaja sa 36 V i priključen je na mrežu putem transformatora i pretvarača frekvencije. Postoje i visoko-frekventni vibratori za 220V beton, u koji su ugrađeni frekventni pretvarač i transformator.

  Obratite pažnju! Potopljeni vibratori su najprikladniji i svestrani alat koji je pogodan za većinu betonskih radova, kao što su izgradnja temelja, oklopnih pojaseva, grila, ploča, zidova i kolona sa srednjom frekvencijom.

Površine

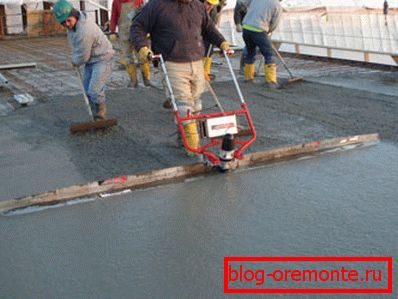

Vibrator za postavljanje estriha i ploča.

Površine вибраторы часто называют виброрейками, так как они представляют собой двигатель с эксцентриком, корпус которого передает вибрацию правилу, с помощью которого разравнивают раствор при укладке стяжки. Правило или рейку обычно двигают по маякам, однако возможно и самостоятельное движение.

Ovaj uređaj je pogodan za izgradnju plitkih košuljica, ploča, platformi, staza, koraka itd. Takođe, postoje instalacije površinske vibracije na kojima se umesto letve koristi metalna platforma. Njihov izbor je isti.

Površni инструмент с площадкой.

Obratite pažnju! Ovaj alat ima prilično uski opseg, a za izgradnju velikih objekata, temelja, stubova, grilj i pojasevi nije prikladan.

Vanjski

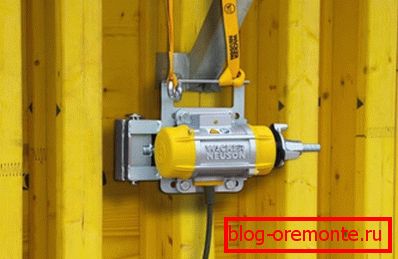

Vanjski вариант вибрационного аппарата.

Takođe se široko primenjuje vanjska instalacija vibracija. Oni su najjednostavniji: motor sa disbalansom je pričvršćen za oplatu i prenosi vibracije do rešenja kroz njega.

Takvi uređaji su se dobro pokazali u monolitnoj konstrukciji zidova, stubova i armopova, ali nisu pogodni za ploče, košuljice i masivne podloge. Proizvod mora imati maksimalnu površinu kontakta sa oplatom i biti dovoljno tankoslojni.

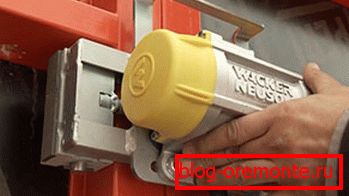

Proces montiranja motora na oplatu.

Ovde korišćeni motori su uglavnom visokofrekventni (karakteristični su i za uređaje na površini), koji omogućavaju polaganje betona na najkvalitetniji način i dobijanje snažnog proizvoda sa visokokvalitetnom geometrijom.

Obratite pažnju! U izgradnji stubova, zidova i grla sa čestim ojačavanjem, uopšte nema alternativa spoljnim vibratorima, s obzirom na to da dubinski uređaji jednostavno ne prolaze kroz traku.

Pravljenje vibraca kod kuće

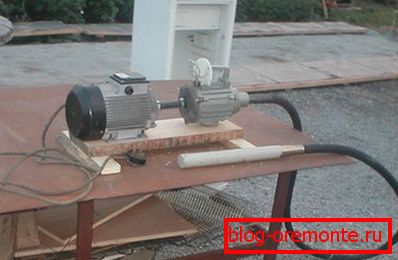

Jedinicu vibracije možete sami napraviti sami.

Ako ne želite kupiti ili uzeti konkretni vibrator za iznajmljivanje, onda će vam naša uputstva pomoći da to napravite sami:

  1. Vijci su napravljeni od čeličnog cilindra prečnika 40 mm, u kojem se na ležajevima postavlja čelična šipka, na koju je kraća komada čelične šipke kvadratnog prese zavarena na stranu. Jedan kraj cilindra je zatvoren poklopcem na navoj ili pripremljen, a od drugog izvaditi osovinu i preko nje se napravi poprečna rupa za pričvršćivanje pomoću crtičnog čepa;
Izlaz za vratilo sa jedne strane.
  1. Fleksibilno vratilo je izrađeno od armiranog gumenog creva, unutar čega je postavljen čelični kabel sa automobila ili kabla za čišćenje kanalizacionih kanala. Na krajevima kabla zavarite segmente šipke pomoću kojih će biti pričvršćeni na osovinu motora i vratilo na kraju;

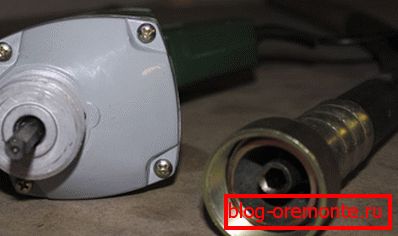

Veza sa osovinom motora može biti oktaedrična.
  1. Kao motor, najbolje je koristiti moćnu mlinčicu, jer je njegova frekvencija rotacije maksimalna. Takođe pogodna moćna bušilica.

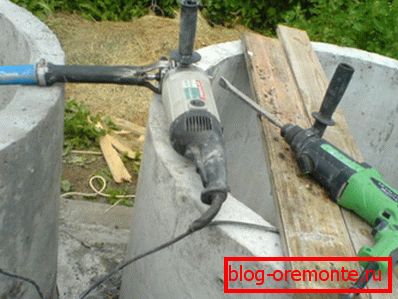

Bolje je koristiti snažnu mlinu.
  1. Bolje je zatvoriti zglob sa gumenim cevima i kolutima od prodiranja prašine i maltera, posebno za ležajeve mekušaca.. Sama maca mora biti prekrivena plastičnom ili gumenom kućištem kako bi se izbegla korozija od kontakta sa betonom.
Svi mehanizmi treba pažljivo zaštititi.

  Obratite pažnju! Pazite da voda, rastvor ili prašina ne stignu do ležajeva, u suprotnom mogu zagušiti i oštetiti motor.

Zaključak

Za različite betonske radove nužno koristite dubinski, spoljašnji ili površinski vibrator za beton.

Video u ovom članku će vam pomoći da razumete kako se stajling vrši sa vibracijama.
