Zaštitni sloj betona: izbor debljine, popravka. uzdužna

Prilikom izvođenja armiranobetonskih radova potrebno je obratiti pažnju na tako važan parametar kao zaštitni sloj armaturnog kaveza. Činjenica je da mnoge karakteristike materijala zavise od toga. Zaštitni sloj betona izabran je prema SNiP 2.03.01-84.

Zatim, detaljno razmatramo kakav je zaštitni sloj armature u betonu, za šta je to, i kako bi to trebalo da bude u različitim situacijama.

Zaštitni sloj

Opšte informacije

Dakle, sloj maltera od površine do metalne rama naziva se zaštitni sloj armature u betonu.

Njegova važnost je zbog činjenice da obavlja više funkcija odjednom:

  • Obezbeđuje sidrenje (pričvršćivanje) ojačanja u betonu;
  • Pruža zajednički rad betona sa gvožđem;
  • Zaštita metala od izloženosti životnoj sredinikao što su toplota, velika vlažnost, različita korozivna sredina, itd.
  • Povećava otpornost na vatru i zaštitu od požara armiranobetonskih konstrukcijaZbog toga je neophodno poštovati ove uslove propisima vatre.

Slijedi da je nemoguće osigurati snagu i pouzdanost armiranog betona bez optimalne debljine zaštite.

Reinfikasna šema betona

Ono što određuje zaštitni sloj

Ako je zaštita previše tanka, onda, kako je lako pogoditi, metal brzo počinje da se pogoršava, što dovodi do postepenog uništavanja cele strukture. Ako je, naprotiv, ovaj sloj previše debeo, troškovi izgradnje znatno će se povećati. Stoga je veoma važno odrediti optimalnu vrednost.

Ovaj parametar može zavisiti od sledećih faktora:

  • Uloge armature u dizajnu - to može biti poprečno ili uzdužno, konstruktivno ili radno.
  • Opterećenja na armaturu - dizajn može biti neugodan ili stresan.
  • Tip konstrukcije - može biti temelj, greda, ploča, podrška.
  • Dimenzije dizajna poprečnog preseka.
  • Uslovi korišćenja proizvoda - na otvorenom, u zatvorenom prostoru, u uslovima velike vlage ili u kontaktu sa zemljom.

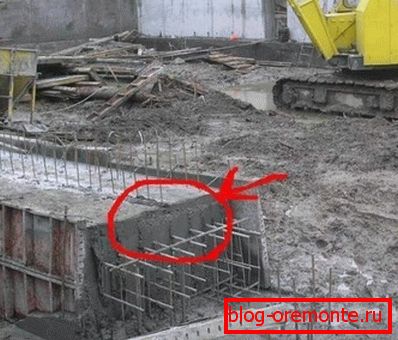

Udaljenost od oplate do rama se izdvaja pod zaštitnim slojem

Izbor debljine

Debljina zaštitnog sloja betona prema SNiP №2.03.01-84. kojim se upravlja određenim pravilima. Uz njihovu pomoć, možete precizno odrediti željenu vrijednost zaštite u određenom slučaju.

Zatim, uzmite u obzir najčešće situacije.

Uzdužna nenapadana ojačanja

Ako se u armiranom betonu koristi uzdužna nenastavljena armatura, minimalni sloj treba da bude barem prečnik šipke.

Pored toga, postoje sledeća pravila:

  • Ako je debljina ploče manja od 10 cm, sloj treba biti 1 cm.
  • U gredama visine 25 cm i više - 2 cm.
  • Sa debljinom armiranog betona više od 10 cm - 15 mm.
  • Pri izgradnji baza - 3 cm.

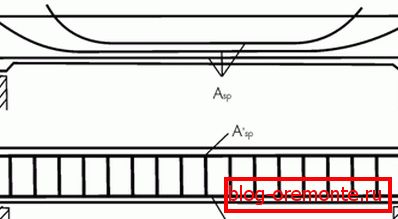

Šema prednapregnute i nenaporne uzdužne armature greda

Uzdužna zatezna ojačanja

U armiranobetonskim konstrukcijama sa uzdužnim armaturom za prednaprezanje u polju prenosa opterećenja na beton, debljina formacije ne sme biti manja od 2d, tj. najmanje dva prečnika čeličnih šipki ili ojačavajućeg užeta A-IV, At-IV. Za jezgre At-V, A-V, At-VI, A-VI, ovaj indikator treba da bude najmanje 3d.

Obratite pažnju! Minimalni dozvoljeni prečnik ojačavajućeg užeta je 20 mm, a prečnik štapa je 40 mm.

Prilikom zatezanja uzdužne armature na betonu i njegovoj lokaciji u kanalima, rastojanje od površine do kanala treba da bude najmanje pola prečnika kanala i najmanje 2 cm.

U industrijskim zgradama

Zaštitni sloj u industrijskim zgradama treba da bude od sledeće debljine:

  • U zidovima, ravnim i rebrastim pločama, zidnim panelima - ne manje od 2 cm;
  • U gredama, stubovima i kolonama - ne manje od 25 mm;
  • Zaštitni sloj betona u temeljima i temeljnim gredama - najmanje 3 cm;
  • Tokom izgradnje podzemnih objekata - ne manje od 2 cm.

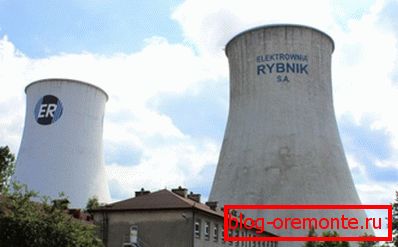

Industrijske armiranobetonske konstrukcije

Za zaštitu krajeva armaturnih šipki preporučuje se upotreba sloja debljine ne manje od

  • 10 mm za konstrukcije dužine do 9 metara;
  • 15 mm za konstrukcije dužine do 12 metara;
  • 20 mm za konstrukcije duže od 12 metara.

Za kolutove i okvire sa poprečnim šipkama, potrebno je uzeti u obzir visinu sekcije:

  • Ako je visina manja od 25 cm - debljina sloja treba biti 1 cm,
  • Više od 25 cm -15 mm.
Betonski temelj

Pod negativnim okolišnim uslovima

U nekim posebnim slučajevima, debljina se može razlikovati od gore navedenih vrednosti:

  • Ako postoji betonska priprema - ne manje od 40 mm;
  • Ako je dizajn konstantno u kontaktu sa tlom - 76 mm;
  • Ako je konstrukcija u kontaktu sa zemljom u uslovima lošeg vremena, kada se koriste d18-d40 fitinge - 52 mm, za d10-d18 fitinge - najmanje 25 mm i više;
  • Ako se struktura nalazi na otvorenom - od 30 mm i više;
  • U prostorijama sa visokim nivoom vlage - od 25 mm i više.

Popravka zaštitnog sloja

Čak i da je debljina rezervoara ispravno izabrana, vremenom i dalje može postati neupotrebljiv. U tom slučaju, restauracija zaštitnog sloja betona će pomoći u očuvanju cele strukture.

Popravka može biti od dva tipa:

  • Pečat pojedinačne čipove, školjke i sl.
  • Potpuna zamjena površine sopstvenim rukama.

Ako u prvom slučaju popravka ne izaziva nikakve poteškoće - samo je potrebno očistiti oštećenu površinu betona, premostiti i nametnuti "patch", onda u drugom slučaju potrebno je posmatrati određenu tehnologiju.

Potpuna zamjena rezervoara može biti neophodna u sledećim slučajevima:

  • Svojstva materijala su smanjena;
  • Metal je korodiran;
  • Zaštitni sloj sloja pilinga.
Uređaj za određivanje debljine betona za armiranje

U takvim situacijama, stari sloj mora biti potpuno uklonjen.

Uputstva za realizaciju ovog rada su sljedeća:

  • Pre svega, poželjno je odrediti debljinu rezervoara. Da biste to uradili, možete koristiti poseban zaštitni sloj od betona.
  • Zatim se star sloj pažljivo ukloni pre armiranja.
  • Ako je potrebno, metal se očisti od korozije.
  • Zatim se površina očisti od prašine i drugih zagađivača.
  • Posle toga, rastvor se primjenjuje metodom betonskog betona. U tom slučaju se isporučuje pod pritiskom komprimiranog vazduha. Ovo omogućava cementnim česticama da čvrsto komuniciraju sa površinom strukture i popune sve postojeće šupljine, pore, pukotine itd.

Debljina rastvora u ovom slučaju treba da bude najmanje 30 milimetara.

Na slici - primena rešenja

Moram reći da se u nekim slučajevima star sloj ne uklanja, već se povećava. Ova procedura ima smisla u onim slučajevima kada je površina jako oštećena i stavljanje zakrpa je nepraktično.

Ako je oštećena površina mala, onda se horizontalna površina može "uvećati" pomoću uobičajenog metoda košuljice. Za izgradnju malih vertikalnih sekcija, rešenje se primenjuje na principu malterisanja betonskih površina.

Savjet! U nekim slučajevima postoji potreba za obavljanjem mehaničke obrade armiranog betona. U tom slučaju koristite alat sa dijamantnim mlaznicama. Konkretno, efikasna metoda je dijamantsko bušenje rupa u betonu, koji se koristi pri obavljanju komunikacija, kao i rezanje armiranog betona sa dijamantskim krugovima, što se može zahtevati u različitim situacijama.

Zaključak

Zaštitni sloj betona za armiranje igra važnu ulogu u armiranom betonu. Od toga zavisi od izdržljivosti celokupne strukture. Zbog toga je prilikom izvođenja betonskih radova neophodno pravilno izabrati svoju debljinu, u skladu sa gore navedenim standardima. Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
