Zidne betonske ploče: standardi i zahtjevi

Prema onome što su regulatorni dokumenti betonski paneli za zidove? Po kojim znacima su klasifikovani? Kako pročitati etiketiranje panela? Kako je dostavljanje serije ovih proizvoda kupcu dokumentovano? Pogledajmo ova pitanja.

Panelna kuća serije P3.

Regulatorni dokumenti

Moramo ispitati dva dokumenta koji regulišu proizvodnju proizvoda od interesa za nas.

  1. GOST 11024-84 содержит перечень технических требований к наружным стеновым панелям с армированием и без него.

Korisno: gazirane zidne ploče (prema tekstu dokumenta - napravljene od autoklaviranog ćelijskog betona) takođe potpadaju pod njenu akciju.

  1. Odvojeno, razmatramo interni dokument dizajnerskog biroa imenom A.A. Yakushev specijaliziran za arhitektonske i građevinske sisteme i nove tehnologije u građevinarstvu. Sadrži preporuke za dizajn trospodnih panela sa unutrašnjim slojem toplotne izolacije ekstrudirane polistirenske pene.

GOST 11024-84

Hajde da istražimo glavne tačke dokumenta.

Klasifikacija

Spoljni paneli su klasifikovani prema tri karakteristika:

  1. Zadatak za strukturu zgrade. Moguće su sljedeće opcije:
  1. Proizvodi za prizemlje.
  2. Proizvodi za tehničke podrume ili postolje.
  3. Paneli za potkrovlje.
  • Конструктивному решению. По этому признаку изделия, произведенные по GOST 11024-84, могут быть:
    1. Compound;
    2. Cijeli.
    3. Konačno, po broju slojeva postoje:
      1. Jednostavni sloj;
      2. Dvostruki sloj;
      3. Troslojni proizvodi.
      4. Čvrsti troslojni paneli za nadzemne etaže.

        Titlovi

        S obzirom na klasifikaciju, betonski zidni paneli su podeljeni na nekoliko tipova.

        Za nadzemne etaže:

        Ime Opis
        1 HCl Pojedinačni sloj
        2ns Double Layer
        3ns Troslojna čvrsta
        4HC Jednostruki sloj
        5ns Jednobojno jedinjenje
        6s Troslojno jedinjenje
        Jednoslojni jednodelni paneli.

        Za podrume i tehničke podrume:

        Ime Opis
        NPT Pojedinačni sloj
        2NTS Double Layer
        3NZ Troslojna čvrsta
        5NC Jednobojno jedinjenje
        6NC Troslojno jedinjenje

        Za tavanice:

        Ime Opis
        1NC Pojedinačni sloj
        2NC Double Layer
        3NC Double Layer
        4NC Jednostruki sloj
        5NÇ Jednobojno jedinjenje
        6HN Troslojno jedinjenje

        Dimenzije

        Pre nego što date vrijednosti veličina, vrijedi objasniti značenje jednog izraza.

        Referenca: veličina koordinacije - vrijednost koja definira granice modularnog prostora u jednom od smjerova. Jednostavno rečeno, ovo je dužina ili visina odseka fasade koja odgovara jednom panelu i uključuje dio debljine sloja.

        Veličina koordinacije je jednaka prosječnoj udaljenosti između paralelnih šavova istih ploča.
        Tip uređenja panela u zidu Funkcija panela Veličina Ime Veličina konstrukcije, mm
        Jedan red Dužina 1200, 1500, 1800, 2400, 3000, 3600, 4200, 4500,4800, 5400, 6000, 6600, 7200, 7500
        Visina 2800, 3000, 3300, 3600, 4200
        Horizontalna traka Striped Dužina 3000, 3600, 4200, 4500, 4800, 5400, 6000, 6600, 7200, 7500, 9000, 12000
        Visina 600, 900, 1200, 1300, 1500, 1800, 2100, 3000
        Prostorno Dužina 300, 450, 600, 750, 1200, 1800
        Visina 1200, 1500, 1800, 2100, 2400, 2700
        Strip vertikalno Striped Dužina 600, 750, 900, 1200, 1500, 1800
        Visina 2800, 3000, 3300, 3600, 4200, 4800, 5400, 6000, 6600, 7200, 8400
        Subwindow Dužina 900, 1200, 1350, 1500, 1800, 2100, 2400, 2700
        Visina 600, 700, 900, 1200, 1300, 1500, 1800, 2100
        Sve vrste Debljina 200, 225, 250, 275, 300, 325, 350, 375, 400

        Marka betona

        Koji se beton koristi za slojeve panela za različite namene?

        • U jednostrukovim proizvodima mogu se koristiti brendovi lakih betona M50 - M150 i mobilni brendovi sa autoklaviranim betonom M25 - M100.
        Jednoslojni zidni panel.

        Obratite pažnju: ćelijski beton ne toleriše udarno opterećenje. Za male tehnološke rupe, idealno rešenje je dijamantsko bušenje rupa u betonu. To, kao i sečenje armiranog betona sa dijamantskim krugovima, ostaviće idealno glatke ivice i neće izlagati strukturu riziku od pukotina.

        • Za nosni sloj dvoslojnih kontinualnih panela može se koristiti težak beton M150 i iznad ili lagan (od M100). Termoizolacioni sloj je napravljen od lakog betona M35 - M75 velikih por.
        • Spoljašnji i unutrašnji slojevi kontinualnih troslojnih panela su napravljeni od teškog (M150 i iznad) i lakog (M100 i iznad) betona. Veze između ovih slojeva zahtevaju obaveznu armiranje i izrađuju se od lakih (od stepena M75) ili teškog (od M150) betona.
        • Unutrašnji sloj dvoslojnog proizvoda sa ekranom (gusti zaštitni sloj okrenut prema ulici, odvojen vazdušnim jastukom) formiran je od svetlosnog ili ćelijskog betona. U prvom slučaju koristi se oznaka M50 i više; u drugom - M25 i iznad. Za proizvodnju ekrana koriste se teški (od M150) i svetlosni (od M75) beton.
        • Za troslojne panele sa zahtevima ekrana su nešto strožiji: za unutrašnji sloj - težak (M150 i više) ili svetlo (od M100 za nosače i od M75 za noseće ploče); za ekran - težak (od M150) ili svetlo (od M75) beton.

        Površine

        Tip površina (spoljni i unutrašnji) može se razlikovati u zavisnosti od želja organizacije za izgradnju. Kategorije površina se označavaju slovom A i brojem od 2 do 7:

        Oznaka Opis
        A2 Ove spoljašnje i unutrašnje površine su označene ovim putem. Oni su spremni za slikanje i ne zahtevaju prethodno punjenje.
        A3 Spoljna strana može se obojiti; unutrašnja pre-potreba za kit.
        A4 Prednja površina ispod tapete.
        A.5 Prednja površina ispod pločice.
        A6 Površine не подлежит чистовой отделке.
        A7 Površina nakon izgradnje je nevidljiva.

        Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.

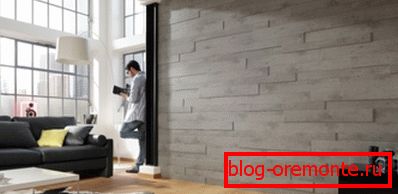

        Betonski zidni paneli od MDF-a za unutrašnju dekoraciju stambenog prostora u unutrašnjosti.

        Označavanje

        Primjen je markerom ili pečatiran na vertikalnom kraju proizvoda koji nije okrenut prema vrhu.

        Imajte na umu: pored toga, panel može sadržati uputstva u vezi sa tačkama tačaka tokom operacija učitavanja.

        Međutim, obično se koriste petlje za montiranje.

        Oznaka se sastoji od tri alfanumeričke grupe.

        Oni odgovaraju opisuju:

        1. Tip i dimenzije proizvoda.
        2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
        3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

        Kao primer, razmotrimo oznaku proizvoda tipa 3H veličine 2990 x 2865 x 350 mm sa slojem ležaja od teškog betona M200.

        Panel je otporan na mraz preko -40C i namenjen je za seizmička područja.

        1. В первой группе будут присутствовать тип и размеры, указанные в дециметрах для длины, высоты и в сантиметрах для толщины: 3ns30.29.35.
        2. Tip i brend sloja nosača označava grupa 200T.
        3. Seizmička i otporna na mraz će se odraziti u ime slova CM.

        Kao rezultat toga, označavanje proizvoda će imati oblik 3CH30.29.35-200T-CM.

        Prateća dokumenta

        Uputstva za popunjavanje dokumenata koji prate grupu zidnih ploča nisu sadržani u tekstu standarda; međutim, lista je obavezna za sve proizvode proizvedene u skladu sa njegovim zahtjevima.

        Dakle, u pratećim dokumentima su naznačeni:

        • Ime i adresa proizvođača.
        • Datum izdavanja potvrde kvaliteta i njegovog broja.
        Sertifikat kvaliteta za seriju od tri sloja panela.
        • Lot broj predmeta.
        • Kompletna lista brendova dizajna u zabavi, koja ukazuje na broj proizvoda svakog tipa.
        • Datum proizvodnje proizvoda.
        • Označite snagu betona i njegove klase.
        • Regulatorni dokument (uopšte - GOST 11024-84, manje često - dogovoreno sa TU kupca).

        Imajte na umu: u višeslojnim panelima, klasa i stepen jačine betona su naznačeni za svaki sloj.

        Transport, utovar

        Paneli se transportuju specijalno opremljenim vozilima u uspravnom položaju. Za višeslojne proizvode je još jedan zahtev: nosači se nalaze na strani nosivog sloja. Cena neusklađenosti sa zahtjevima za transport je velika verovatnoća istovaraće serije oštećenih: tresenje tokom transporta, zajedno sa ogromnom masom proizvoda, može ih u velikoj mjeri oštetiti.

        Transportni paneli.

        Između panela se postavljaju drvene podloge debljine ne manjim od 3 cm. Skladištenje se odvija u istim uslovima: vertikalni ili nagnut položaj, drvene podloge.

        Za utovar i istovar se najčešće koriste montažne petlje. Jasno je da istovar nije ručno (nekoliko tona mase, sećaš se?), Ali uz pomoć lifting opreme.

        Preporuke za projektovanje izolovanih stiropornih pjenastih panela

        Pošto su ovi proizvodi proizvedeni po istim standardima kao i svi ostali, proučićemo samo ključne tačke dokumenta.

        Izolacija se nalazi između dva sloja armiranog betona (težak ili lagan). U ovom slučaju se ne primenjuju ćelijski tipovi betona: njihova glavna funkcija se pretpostavlja izolacijom betonskih proizvoda.

        Spoljašnji i unutrašnji slojevi su ojačani.

        Spoljašnji i unutrašnji slojevi mogu se povezati sa armiranim betonskim kliještima ili fleksibilnim spojevima od materijala koji je otporan na koroziju (armatura od stakloplastike ili čelika otporna na rje).

        Prednja strana proizvoda je opremljena zaštitnim i dekorativnim slojem.

        Lista rešenja predloženih u dokumentu je prilično česta:

        1. Obložene pločice (pločice ili pločice od dekorativnog betona).
        Na fotografiji - ovo je verzija izvršenja.
        1. Sloj dekorativnog maltera.
        2. Fasadna boja.

        Paneli su namijenjeni za stambene, industrijske i javne zgrade visine do 75 metara, što odgovara 20-25 katova (u zavisnosti od visine plafona).

        Proizvodi u kojima su spoljni i unutrašnji slojevi povezani fleksibilni mostovi su više otporni na seizmičnost (do 9 tačaka), ali manje otporni na toplotu (od -60 do + 45 ° S u odnosu na opseg od -60 - +75 za panele sa krutim armiranim betonskim zatvaračima).

        Označavanje je nešto drugačije od onog koji je prethodno proučavan dokument. Tip panela sadrži indikaciju vrste veza između jakih slojeva (f - kruta, g - fleksibilna) i mogućnost upotrebe kao nosača (proizvodi sa nosačima označeni slovom H).

        Stoga, proizvod ZNTSNg - troslojni podrumski panel, koji može obavljati funkciju nosača i povezan je sa fleksibilnim vezama.

        Nosač panela sa fleksibilnim vezama.

        Zaključak

        Nadamo se da bezbrojnih tabela i naslova ne zadovoljava čitalačku radoznalost. Kao i obično, video u ovom članku će mu ponuditi dodatne informacije o predmetu. Uspjeh u izgradnji!
