Diy screw foundation

Savremene tehnologije nekako potpuno neprimećene dovele su u naš život još jednu inovaciju koja je ranije bila dostupna vojnicima i geolozima (ljubiteljima teško dostupnih mesta), vijčane osnove. Istovremeno, relativna jednostavnost i brzina stvaranja takve konstrukcije korišćenjem specijalnih šipova postepeno se "pomera" na stranu osnove trake i kolone na koje smo navikli.

Ali da li je takva osnova stvarno univerzalno rešenje za izgradnju čvrste i izdržljive osnove za kuću? U članku ćemo objasniti kako to učiniti, datićemo detaljne instrukcije korak po korak,

Vijčana gomila

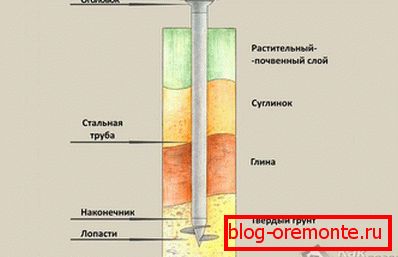

Ovo je metalna cijev (tretirana specijalnim spojem koja usporava proces korozije), sečivo je zavareno do donjeg koničnog kraja. Ovakva gomila je sjebana (urezana) u zemlju (poput vijka u drvo), praktično bez oštećenja (samo ga kompaktirati potapanjem cijevi) i, stoga, apsolutno ne smanjujući nosivost.

Ovi šipovi su dostupni u nekoliko vrsta:

  • sa vijcima (koji se koriste na zemljištu sa lošim nosivošću) ili imitacija rezanja navoja većim dijelom dužine šipa (takvi šipovi se obično koriste u sjevernim područjima gdje tamona nije posebno uznemiravana prilikom izgradnje temeljice za zgrade i strukture);
  • sa različitim prečnikom cijevi - što je veći prečnik, veća je težina zgrade u stanju da sagleda gomilu (bez njegove deformacije), ali ne treba zaboraviti da neće biti moguće ručno stegnuti deblje šipove (prečnik od preko 108 mm);
  • sa različitim prečnikom sečiva - za manje izdržljive i zasićene vodene površine, prečnik sečiva će biti veći nego kod suvih i gustih tla.

I, naravno, vrsta i oblik gomile zavisi i od proizvođača koji ga proizvodi.

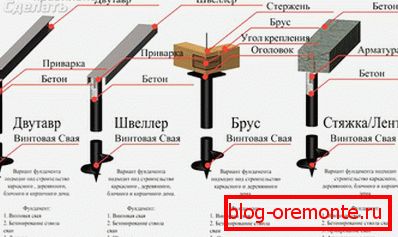

Vijačna osnova je sledeća:

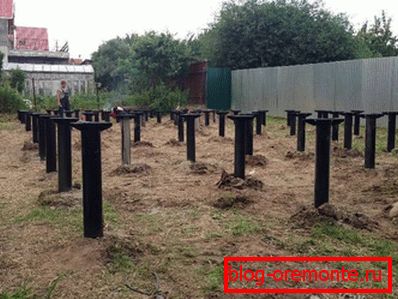

  • u uglovima i na raskrsnici unutrašnjih zidova, kao i duž dužine zida konstrukcije, šipovi se uvijaju u zemlju (stepen šipova varira od 1 do 3 metra);

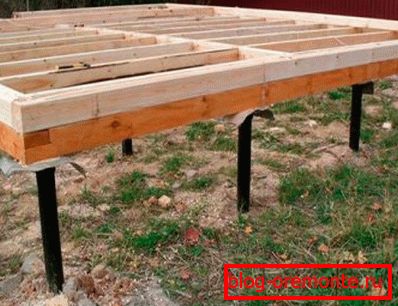

  • odozgo, sve gomile su isečene na isti nivo i pričvršćene sa metalnim ili drvenim gredama kako bi se stvorila jedna rigidna struktura - roštilj;
  • između nivoa tla i dna zgrade (grilje) postoji slobodno provetren prostor.

Snage i slabosti

Ovo je prilično jednostavan dizajn. Međutim, ovde vas čekaju "zamke":

  • Šipove treba strogo da izaberete u skladu sa proračunom dizajnera na osnovu hidrogeoloških istraživanja na vašem zemljištu, dubine zamrzavanja tla i težine budućeg objekta i težine snežnog pokrivača koji se zimi primenjuje na zgradu (inače rizikujete ili plaćate za šipove veće dužine ili prečnika, ili dobiti potpuno nestabilan dizajn koji će "voditi" za godinu dana);
  • u zavisnosti od terena, prilično je teško srušiti gomilu u zemlju ručno (čak i ako 4-5 ljudi učestvuje u ovom procesu);
  • prisustvo drveća, visokih grmova, ograda ili drugih objekata u neposrednoj blizini lokacije fonda stvara probleme za ručno piling;
  • Nisu sve firme svoj posao obavljale efikasno, posmatrajući tehnologiju.

Međutim, osnova za vijke ima prednosti:

  • nijedan posao iskopavanja nije potreban;
  • može se instalirati na bilo koji teren, bez prethodnog niveliranja;
  • Piling u zemlju se vrši gotovo u bilo koje doba godine.

Osnove se mogu raspoređivati ​​na svim zemljištima, izuzev kamenitih, s obzirom da je sama stena izvrsna čvrsta osnova (za opseg ili kolumnar).

Pripremni rad

Sasvim je moguće napraviti osnovu za malu zgradu (garaža, gazebo, veranda, jednokatni drveni okvir):

  • Možete sami zavariti gomilu koristeći crteže postavljene na Internetu ili na isti način zavarite pilulu (za ovo ćete morati naručiti račun i potom kupiti jednu preporučenu gomilu u fabrici);
  • Takođe, nezavisno (uz pomoć prijatelja) možete potopiti šipove u zemlju, voditi postojećim crtežima, kada ih vodite i izvodite grilj.

Za bazu vijaka ne smijete uštedjeti na materijalu. Šipove treba izrađivati ​​samo od novih cijevi potrebne debljine, dok ih treba temeljito očistiti od rđe i prekrivati ​​zaštitnim spojem. Posebna pažnja se posvećuje kvalitetu zglobnog zgloba na mjestu pričvršćivanja sečiva, jer na dovoljno gustim zemljištima šav se može probiti, nesposoban da izdrži opterećenje nanijeti na gomilu.

Da biste olakšali proces zatezanja gomile u gornjem dijelu (koji ste onda odsečili pomoću "brusilice"), potrebno je napraviti dvije rupice - u njih ćete moći ubaciti "šipke" sa kojima se gomila uvija u zemlju.

Označavanje parcele

Instalaciju treba izvršiti što preciznije i kompetentnije. Maksimalna dozvoljena greška u vertikalnom delu i između šipova je ne više od 2 cm. U suprotnom, u budućnosti možda ćete morati da se suočite sa potrebom da popravite roštilj zbog njegovog oticanja. A ovo će, za uzvrat, dovesti do kršenja nosnog zida, pa čak i skale zgrade.

Osnova na šrafovima za šrafove treba da bude postavljena tako da se opterećenje na njemu i na tlu raspoređuje što je ravnomernije moguće. Zato uzmite plan kuće i probajte je u pravougaonike. Na njihovim stranama i dijagonalama treba postaviti blokove podupirača, uzimajući u obzir potrebnu udaljenost između njih. Uz sve ovo, svaka gomila treba da bude u centru svih nosača.

Dakle, prekinite plan kuće u pravougaone predmete, prethodno odredili veličinu svake od njih. Dakle, možete izračunati broj šipova i distribuirati ih preko područja kako biste ravnomerno raspodelili teret na temelj. Nakon završetka planiranja, prebacite oznake sa papira na površinu zemlje na kojoj će kuća stajati na šipovima. Na mestima za ugradnju čekića u klešta.

Faze rada

Radovi se obavljaju u sledećem nizu:

  • Kopite rupicu ispod svake gomile (samo uklonite gornji sloj zemlje sa travom na ovom mestu), čija dubina ne bi trebala biti veća od 10-15 cm, a širina bi trebala biti 2-3 cm veća od prečnika sečiva. Neki stručnjaci savjetuju da rade bez kopanja. lider-rupa, što povećava stabilnost gomile, ali ujedno povećava napore da ga ručno zavrta u zemlju. Nemoguće je kopati duboke rupice i jednostavno ugraditi šipove u njih, produbljujući ih za samo nekoliko desetina centimetara. Jedan od neophodnih uslova za visokokvalitetno uranjanje šrafova je netaknuto zemljište oko nje, što dozvoljava gomilu da prenese opterećenje iz strukture ne samo na donji kraj i nož, već i na čitavu njegovu bočnu površinu.

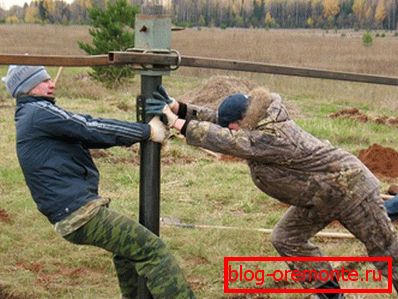

  • Instalirajte gomilu i zajedno sa pomagačima pomoću posebne štapi navijte u zemlju, stalno proveravajući vertikalnost svog položaja. Gomila treba da bude uronjena u tlo ispod nivoa zamrzavanja tla u zimskom periodu.
  • Poravnajte vrh svih gomila ispod jednog nivoa (označite ga na svakoj gomili pomoću nivoa), odrežite višak pomoću "brusilice".
  • Sipati beton u gomilu (ovo će povećati snagu i smanjiti brzinu metalne korozije).

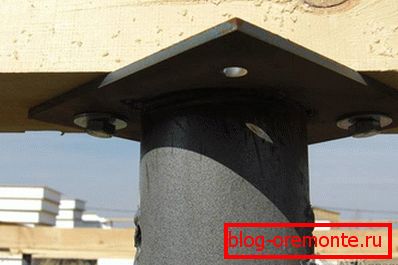

  • Zavarite metalnu ploču (debljine manje od 8-10 mm) koja iza svake granice nekoliko santimetara od svih strana do vrha svake gomile.
  • Izvršite roštilj pritiskom greda na ploču koristeći zavarivanje ili zavrtnje.
