Instalacija grejnih cevi to radi sami

Nezavisna instalacija cevi za grejanje na domaćinstvima je prilično teška, ali prilično je moguća. Osnova rada je zavarivanje pojedinačnih delova cijevi u cijeli sistem grijanja, priključak radijatora i kotla za grejanje. Za zavarivanje metalnih cijevi morat ćete koristiti usluge zavarivanja. Ova procedura obećava nepotrebne troškove, kao i dim i čađi iz zavarivanja u stanu. Pa, ako odlučite da instalirate grejne cevi sopstvenim rukama, koristite polipropilenske cevi za rad.

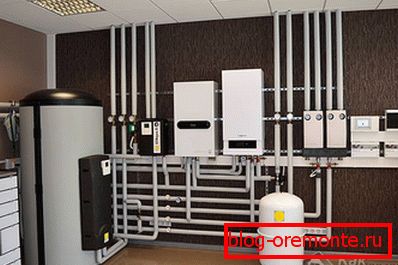

Distribucija cjevovoda

Od pravilnog usmeravanja cevovoda zavisi od performansi vašeg sistema grejanja. Postoje različite šeme sistema grejanja, ali postoje dva, najpopularnija:

Top razlitak vode veoma korisna za nezavisnost od prisilnog cirkulacije vode. Voda zagrijana u kotlu će se podići kroz cev do gornje tačke i kroz cevovod se spustiti kroz radijatore na donju (obrnutu) cev. Od povratne cijevi, voda se vraća u kotao za grejanje. Za rad ovog sistema, cevovod se montira na nivou. Neophodno je da se iz izlaza kotla u pravcu njenog ulaska, kroz cjevovodi postojala blagu pristranost za proizvoljno cirkulaciju vode.

Ovakav sistem je koristan jer ne zahteva instaliranje pumpe za cirkulaciju vode. Uštedeli ste na struju, a kada je isključen, sistem grejanja nastavlja raditi. Nedostatak sistema leži u nedostatku estetike. Gornja cev se koristi sa većim prečnikom nego u sistemu sa donjeg prosipanja. Takav cevovod je teže sakriti u zidu. Osim toga, uštedu na električnoj energiji i kupovini pumpe, nadopunićete za povećanu potrošnju energije koja se koristi za kotao.

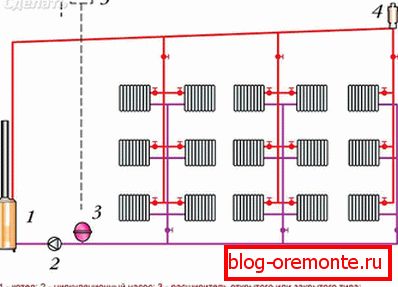

Sistem iscavanja vode iz mlaznice dozvoljava upotrebu plastičnih cijevi malih promjera. Cirkulacija vode u cjevovodu obezbediće pumpu. Ova vrsta sistema ima veću efikasnost nego što je gore opisano.

Prednosti ugradnje cevovoda uključuju postavljanje tanke plastične cijevi ispod poda zgrade i povezivanje sa sistemom podnog grejanja. Radijatoru iz poda dolaze dve male dužine cevi za priključak. Nedostatak ovog sistema je njegova zavisnost od pumpe. Električna energija je bila isključena ili je pukla pumpa - ne možete koristiti sistem grejanja.

Instalacija cevovoda

Svi radovi započinju planom za sistem grejanja. Ako se odlučite za ugradnju sistema grijanja napravljenog od polipropilenskih cijevi, obavite spajanje zglobova na nepotrebnim dijelovima cijevi. To će vas spasiti od nepotrebnog braka na poslu. Na osnovu plana, dobijete potreban broj polipropilenskih cevi, armature, slavine, lemilice.

• U zidovima i plafonima zgrade gde će cevovod proći, probijte rupe kroz perforator.
• Koristeći makaze za sečenje cijevi, sječite potrebnu veličinu komada, na ivicama, izvadite malu fasciklu, radi boljeg ugradnje cijevi na priključak. Na ojačanoj cevi očistite ivicu folije na rastojanju od dubine ugradnje. Ojačana cijev, pokrivena plastikom na vrhu, ne mora biti uklonjena.
• Zagrejati lemilicu i pripremiti se za lemljenje. Izračunajte tako da većina dizajna lemljenja radi na stolu. Zid bi trebalo da ima poslednje leme za povezivanje cele strukture. Ovaj način instalacije olakšava vaš rad, a nećete biti u neprijatnom položaju sa lemljenjem na podu kako biste spajali svaki spoj cijevi.
• Postavite ivicu cevi u lemljenje sa jedne strane, a istovremeno i montažu sa druge strane. Zagrijati na 260^°C. Uklonite blanke iz lemljenog gvožđa i spojite ga ubacivanjem cevi u priključak. Ako osjetite naglasak na zidu za montažu, ne stavljajte više pritiska na cijev. U suprotnom, stisnuta ivica može smanjiti prečnik prolaska. Posle nekoliko sekundi, zatvori se lete. Za lemljenje cevi različitih prečnika, potrebno vam je vreme koje možete naći u ovoj tabeli:

• Pošto ste zalepili sve moguće delove na stolu, postavite predmete na svoje stalno mesto i pričvrstite cevi u posebnim držačima. Zatim ćete morati da spustite težinu svih praznina u jedan pipeline.
• U sledećem koraku, nastavite da se povežete sa sistemskim radijatorima. Preporučljivo je ugraditi kuglični ventil na svaki ulaz i izlaz hladnjaka. Kada jedan radiator ne uspije, moguće je isključiti slavine, a cijeli sistem grejanja će nastaviti svoj rad. Prilikom instaliranja slavina, zategnite sve navojne spojeve pomoću FUM trake. Zavrtite priključak u ventil od navoja do plastike i pričvršćivača do običnog sistema cevovoda. Ali ova vrsta veze će biti jednodelna. Da biste zamenili radijator, moraćete da isečete cev, a zatim opet lemite. Da biste izbegli takav problem, instalirajte odvojivu vezu između fitinga i slavine - jednog Amerikanca.
• Potpuno završen sistem za grejanje duva kompresor, usmeravajući protok vazduha u gornji priključak cevi. Vazduh mora prolaziti neometano kroz cevovod i radijatore i izlaziti u donju cev - povratnu cev. Ako vazduh ne prođe, to znači da ste tokom procesa lemljenja napravili brak i spustili prolaz kroz cev. Ne možete ništa učiniti, potrebno je smanjiti cevovod na mestima i tražiti neispravno lemljenje.
• Nakon uspešnog testa, priključite cevi na pumpu i kotao za grejanje. Imajte na umu da se kotao mora nalaziti na najnižoj tački cijelog sistema cjevovoda iu posebnoj prostoriji. Povezivanje radi sve iste fitinge sa prelaznim navojem na plastici.
• Pumpa vodu u sistem, iscrtava vazduh iz radijatora i provjerava sve priključke.

Nakon toga, vaš sistem grejanja je spreman za rad, možete uključiti pumpu i ponovo pokrenuti kotao. I cijevi od polipropilena daju vam garanciju za kvalitetan rad sistema u trajanju od najmanje 50 godina.
