Instalacija kliznih kapija

Povratna kapija danas se može nazvati najpopularnijim vratima. Ranije nisu svi mogli da steknu takav dizajn zbog visokih troškova i opreme i drugih elemenata takvih kapija. Danas je njihova cena mnogo pristupačnija. Prednosti takvih kapija - praktičnost i izdržljivost. Ali pošto je ovo komplikovan tehnički dizajn, bolje je obezbediti instalaciju kapije profesionalcima. Ako ste uvereni u svoje sposobnosti, imate neke građevinske sposobnosti i alate, a zatim postavljanje klizne kapije svojim rukama neće biti ispunjeno mnogim poteškoćama. Štaviše, možete da uštedite na angažovanju stručnjaka. Glavna stvar koju trebate jeste da uzmete u obzir tehničke uslove, izbor komponenti, usklađenost sa regulatornim opterećenjem i pratite uputstva. Hajde da pogledamo proces instalacije.

Elementi i komponente kapije

Zapravo, imajući sve što vam je potrebno za obavljanje posla, biće vam lako instalirati kapiju. Posebno duboko znanje u građevinarstvu vam ne treba dovoljno osnovnih znanja, materijala i slijedeći preporuke stručnjaka.

Za rad će vam biti potrebni potrošni materijal, ali glavni i važan deo elemenata - pribor, odgovoran za kretanje kapije. Sastoji se od:

  • valjak ili kočija (2 komada);
  • donji i gornji hvatač;
  • vodič u obliku U obliku;
  • zupčanik;
  • uklonjivi krajnji valjak;
  • gornji držač sa valjcima;
  • ploča za pričvršćivanje kolica za valjke.

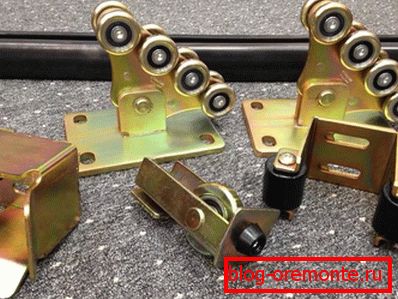

Prilikom izbora kvalitetne opreme obratite pažnju na dokazane proizvođače, s obzirom na cijenu i kvalitet proizvoda. Takođe možete zatražiti pomoć stručnjaka koji će vam pomoći da odaberete najbolju opciju.

Mnogo je lakše kupiti gotovu garnituru sa svim potrebnim elementima koji morate samo montirati i instalirati na svoje mjesto. Ima posebna uputstva za instalaciju, zahvaljujući kojoj možete lako raditi sve potrebne radnje.

Plan rada

Zatim možete naučiti sve nijanse postavljanja kliznih kapija u red. Prvi korak je odrediti obim rada, uključujući:

  1. Izrada rova ​​i izgradnja fundusa. Klizna vrata su prilično teška, tako da morate napraviti temelje za glatko i pravilno funkcionisanje.
  2. Ožičenje, ako želite da se vrata otvaraju nezavisno od uređaja ili ako planirate da ih instalirate.
  3. Postavljanje valjčnih elemenata.
  4. Postavljanje kapije na valjkast mehanizam. U ovoj fazi morate da objesite kapiju bez podešavanja.
  5. Pričvrsni hardver koji uhvati kapiju.
  6. Konačna podešavanja vrata.
  7. Povezivanje automatizacije, ako je obezbeđeno.

Ako želite da vaša kapija bude dugo vremena i bez prekida, morate strogo pridržavati plana i pažljivo pratiti uputstva nakon svakog koraka.

Priprema rovova i pripreme podloge

Prva stvar koju trebate uraditi je pripremni rad za postavljanje uređaja. Počnite sa planiranjem rova. Da biste to uradili, sledite ove savjete:

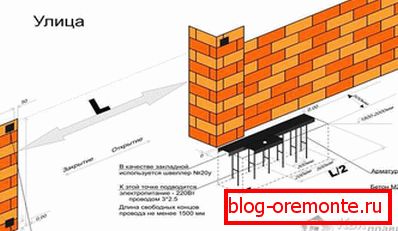

  1. Sa granice kapije, povucite rastojanje od polovine širine čitavog prolazka. Na primer, širina vašeg prolaza je 4 m, a dužina osnove će biti 2 m od granice.
  2. Širina rova ​​zavisi od širine konstrukcije samog vrata. Na primer, širina vaše kapije je 20 cm, onda je potrebno iskopati rov 10-15 cm više u dva pravca, odnosno 40-50 cm.
  3. Dubina je predmet kontroverze za profesionalce. Neki kažu da je važno produbiti rov ispod nivoa zamrzavanja, druge - da ovaj faktor uopšte ne utiče na buduću osnovu. Prema prvom, temelj bi trebalo da ide duboko u 1-1,5 m, prema drugom, dovoljno je 0,5-0,7 m. Koju dubinu izaberete, posebno vašu odluku. Preporučujemo to raditi ne više od 1 m.

Kada odlučite o veličini, iskopajte rov na odgovarajućem mestu lopatom. Trebalo bi da ste isti kao na slici ispod.

Pripremite hipoteku

Da biste napravili stavku hipoteke, biće vam potrebno:

  • širina kanala 18-20 cm (može se zamijeniti ugao istih dimenzija);
  • priključci O 12-15 mm;
  • mašina za zavarivanje.

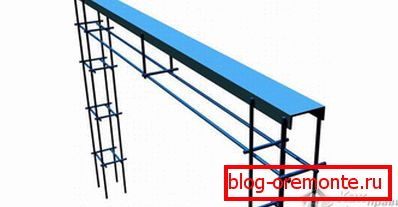

Element polaganja je konstrukcija od kanala i fitinga koji će u budućnosti biti uspostavljeni u rovu i biti betonirani. Uzmite metalni kanal i sječite je do dužine cijelog rova. Ako je 2 m, onda bi kanal trebalo da bude dug i 2 m, nakon čega se armature treba zavariti u njega kako bi se formirao metalski okvir. Dužina šipki armature bi trebala biti veća od dubine rova ​​za 5-10 cm, tako da se može utopiti u zemlju. Kako ćete tačno zavariti armaturu zavisi od vas, ovde nema ograničenja, može se kuvati u koracima od 15 cm. Glavna stvar je što je okvir jak, ima vertikalno podnožje, koje povezuje skakača.

Umjesto fitinga, možete uzeti drugu vrstu metalnih proizvoda, na primjer, uglove.

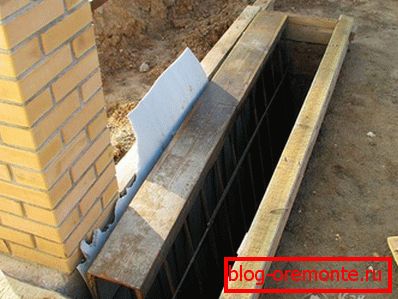

Kad je okvir spreman, može se instalirati u rov. Ali prije toga, dno rova ​​treba napuniti peskom ili sitnim šljunkom i da se podstakne stvaranjem temelj jastuka Visine 5 cm. Ispružite armaturu tako da je površina kanala u ravni sa površinom puta. Pomoću nivoa konstrukcije postavite okvir savršeno glatkom. Ako postoji jaka pristrasnost sa obe strane, uklonite okvir i stavite pesak na to mesto. Ako hipoteka bude nejednako postavljena, to će spriječiti da se vrata pravilno kreću.

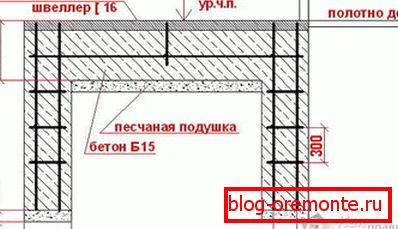

Fondacija mora biti na paru sa putevima. Udaljenost zemljišta ne može biti veća od 5 cm, tako da u zimskom periodu nemate problema sa korišćenjem.

Električno ožičenje

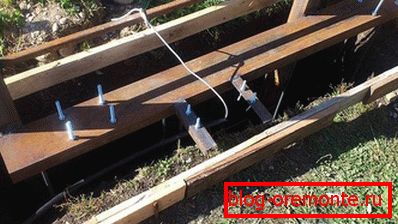

Ako vaša kapija bude opremljena automatskim sistemom otvaranja i zatvaranja kapije, ili vam je potrebna njihova instalacija. video nadzor, morate voditi računa o polaganju električnih kablova. Trebali bi ih obaviti neposredno prije nanošenja temeljice. Kabl se postavlja u specijalno valovito crevo i položen u temeljnu konstrukciju. Morate unapred da odlučite o mestu gde će se pogon instalirati i voditi žice tamo. Slobodne krajeve žica potrebno je iznad nivoa podruma iznad 1-1,5 m. Da biste učinili sve, pogledajte dijagrame i crteže električnih instalacija za klizne kapije.

Fondacija casting

Čim postavite ožičenje, hipotekarni element može se sipati betonska smeša. Za ovo će vam biti potrebno cement марки М400, песок и щебень. Пропорции следующие: на 1 кг cementа нужно 3 кг песка и 4–5 кг щебня. Вода должна составлять половину веса всех компонентов. Получается:

1+3+4=8

8/2=4

Итого получается 4 л воды на 1 кг cementа, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею. Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания. На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.

Sobna vrata

Da biste napravili okvir za kapiju, morate imati veštine za rad mašina za zavarivanjejer svi elementi moraju biti zavareni. Ako nemate iskustva u zavarivanju, možete zatražiti pomoć od vaših prijatelja ili u posebnoj radionici, gde prema vašim crtežima ćete napraviti okvir kapije.

Da biste napravili okvir vrata, morate kupiti profilne cijevi. Njihova veličina će odgovarati željenoj veličini kapije. Postoji mnogo varijacija dizajna koje možete napraviti. Najvažnije je da izaberete pravi izbor za vas, isečite cevi potrebne veličine i obavite radove zavarivanja. Profesionalcima se preporučuje da skuvaju okvir tako da su horizontalne prečke na vrhu vertikalnih cevi. Zbog toga ćete spriječiti koroziju, morate samo blokirati horizontalne cijevi. Kada je konstrukcija spremna, zglobovi moraju biti očišćeni, a okvir prekriven zaštitnom bojom.

Ako je vaša kapija veća od 1,5 m, kako biste ojačali strukturu i sprečili otkašanje, potrebno je da zavarite ukrštene komade u koracima od 50 cm.

U istoj fazi treba voditi vodič u obliku slova U u donju cev, zbog čega će se vrata pomeriti. Nakon toga, okvir je obložen listom profila.

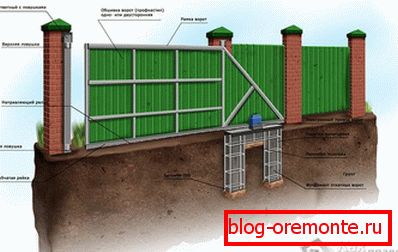

Jedna od opcija za donošenje portala je prikazana u nastavku.

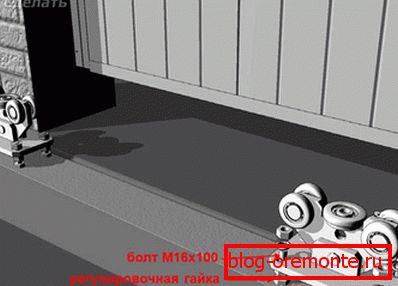

Postavljanje kolica za valjke na kanal

Roller vozila mogu se nazvati najvažnijim mehanizmom, pošto moraju izdržati opterećenje celokupne konstrukcije, te se zato trebaju pričvrstiti na kanal što je pouzdanije moguće. Ploča za montažu valjaka mora biti zavarena na kanal. Oni rade sve što je moguće glatko i na istoj ravni tako da se vrata mogu slobodno kretati. Da biste ih postavili ispravno, možete koristiti laserski pokazivač ili zatezani kabel. Druga mogućnost je da nacrtate paralelnu liniju na temelju, koja će biti tangentna linija do ivice ploče. Zavarivanje ploče treba biti u sredini kanala. Da biste to uradili, povucite 15 cm od ivice, bliže otvoru i pričvrstite prvu ploču. Druga ploča je montirana na 10 cm od suprotne ivice.

Sada trebate popraviti kolica za valjke na ploči. Oni su obično povezani s vijcima i jezgrastima. Zategnite ih sigurno i instalirajte kapiju. Provjerite gladak kursa, preuzmite kontrolu i podesite položaj valjkastih ležajeva kako biste postavili kapiju savršeno glatkom. Da biste to uradili, možete koristiti kabl, koji se mora povući duž linije otvaranja vrata, na rastojanju od 20 cm od površine i 3 cm od drugog stuba. Kabl će služiti kao vodič za savršeno izjednačavanje vrata.

Instalirajte gornji zaključak

Tako da kada se kapija kreće, ne odlaze se, na vrhu stuba se postavlja brava ili vodič. On će zaustaviti kapiju i ne dozvoliti im da prolaze kroz jake vjetrove. Da biste to uradili, na polju za podršku treba uočiti rupe za montažu. Mjerite sve ispravno, tako da gornji okvir bez prepreka može ući u držač.

Na polu morate postaviti držač za montiranje vodiča. Ako ga popravite u betonu ili ciglu, koristite sidro sa prečnikom od 10 mm. Ako ga pričvrstite na metal, onda postavite posebne vijke. U slučaju primene zavarivanja, valjci moraju biti uklonjeni.

Posle fiksiranja brave, proverite. Vrata treba glatko hodati, držati uspravno, a valjci ih treba čvrsto držati.

Stege su različite, valjka ili u obliku konvencionalnog držača. Koji uređaj treba izabrati - vašu odluku.

Kraj valjka i utikači

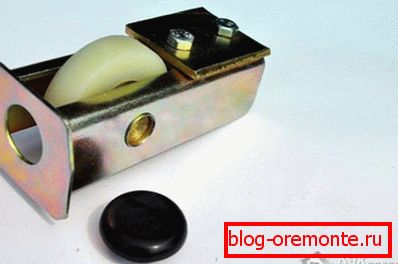

Dno na kraju vodilice u obliku slova U, u prednjem dijelu, potrebno je popraviti uklonjivi krajnji valjak koji je umetnut unutar profila. Lako se pričvršćuje vezom za vijke. Na suprotnoj strani morate instalirati plutač (kapa) ili isti klip.

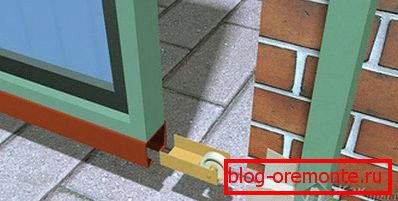

Takav valjak je potreban tako da kada se kapija zatvori, vodič se uvlači na ulov koji se nalazi na dnu, koji će biti montiran na polu sa druge strane. Na taj način možete smanjiti opterećenje na podloške koji drže valjke na temeljima. Utikači ili čepovi predstavljaju prepreku za sneg, kišu, prljavštinu i ostatke koji mogu ući u vodilicu. U suprotnom, valjkasti vozovi mogu brzo propasti, a vrata se neće otvoriti glatko i lako.

Vrh gornjeg i donjeg nosača

Da biste osigurali donju i gornju zamku, morate zatvoriti kapiju dok se ne zaustavi. Na stubu označite mesta na kojima se završava okvira vaše kapije. Na ovom mestu, iznad i ispod, morate osigurati hipoteke, na koje će hvatači biti pričvršćeni. U zavisnosti od hipoteke, oni se mogu popraviti zavarivanjem ili zavarivanjem.

Zamke će omekšati kontakt okvira vrata sa potpornim valjcima, kao i minimizirati otpuštanje konstrukcije u jakim vetrovima. Donji hvatač se takođe koristi za smanjivanje podizanja okvira, što se može pojaviti nakon dugog rada vrata. Na kraju, proverite da li je vaša kapija pravilno instalirana. Otvorite i zatvorite ih nekoliko puta, uverite se da je kurs glatko i ravnomerno.

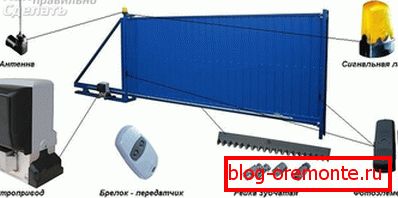

Instalacija i povezivanje automatizacije

Ako želite da se vaša kapija automatski zatvori i otvori, morate kupiti specijalnu opremu i instalirati je.

Pre svega, ploča za montažu na koju će se priključiti uređaj treba zavariti do trake kanala. Obično je takva ploča uključena. Za zavarivanje možete koristiti profilne cijevi koji su zavareni na kanal, a zatim ih pločica zavaruje. Posle toga, sam motor je postavljen na podnožje i pričvršćen pomoću vijaka, koji su takođe uključeni. Ima podesive vijke, zahvaljujući kojima se motor može podesiti gore i dolje, lijevo i desno.

Ostaje samo da zavarite nosače zupčanika u okvir u obliku slova U. Potrebno je strpljenje i tačnost, jer se lajsne treba zavariti tako da su u cjelini. Onda, kada vozite, nećete čuti nikakve druge udarce na vratima. Zatim podesite pogon tako da lako pogoni kapiju u akciju. Ostaje samo da konfigurišete mehanizam u skladu sa uputstvima proizvođača.

To je sve, posle svih manipulacija vaša vrata su spremna za rad. Možete biti ponosni na sebe, jer ste sami mogli da uradite tako sjajan posao. Pravilno postavljene kapije će biti prilično pouzdane, a njihov životni vek će vas zadovoljiti.
