Jednodelni sistem grejanja u privatnoj kući radi to sami

Instalacija sistema grijanja je jedan od najvažnijih delova koji su dio izgradnje vašeg doma. Pre nego što obavite posao, morate odlučiti o izboru šeme. Moguće je odabrati jednu cijev ili dvocevni. Jednodelni sistem grejanja privatne kuće je mnogo lakši za samonaponsku instalaciju. Jednostavno, ali pouzdano i efikasno. Štaviše, njena montaža će zahtevati mnogo manje materijala. Zatim razmatramo kako se takav sistem može napraviti i kako se razlikuje od dvocevnog i kakve su njegove prednosti.

Komponente

Pogledajmo kako funkcioniše ovaj sistem.

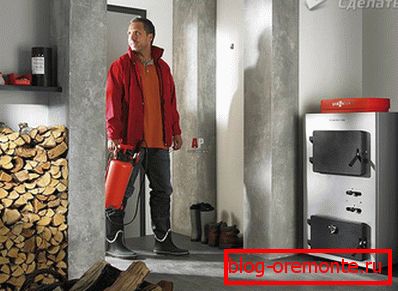

  1. Osnova je kotao za grejanje koji zagreva hladnjak. Često odabire gasne kotlove. Oni su jednostavni i pouzdani. Na mjestima gdje se gas ne isporučuje, moguće je koristiti uređaj koji radi na čvrsto gorivo.
  2. Elementi grijanja su standardni radijatori. Prilikom izbora, treba uzeti u obzir da je stara sovjetska livada bolje da se ne instaliraju. Nisu u stanju da obezbede pravilno zagrevanje soba i ne ispunjavaju današnje zahteve. Mnogo je efikasnije koristiti nove bimetalne radijatore, koje se brzo zagreju, imaju visoku toplotnu moć i izgledaju mnogo atraktivnijim.
  3. Ekspanzioni rezervoar - nezaobilazni element jednog cevnog sistema. Radi kao stabilizator pritiska, kontroliše stepen ekspanzije rashladnog sredstva. Kada se nosač zagreje, njegov višak (povezan sa toplotnom ekspanzijom) ulazi u rezervoar, sprečavajući sistem od prekomjernog pritiska.
  4. Raspored cevi, što je snabdevanje toplotom. Odvodnim slavinama i ventilima za zatvaranje se mogu dodati.

Kako to radi

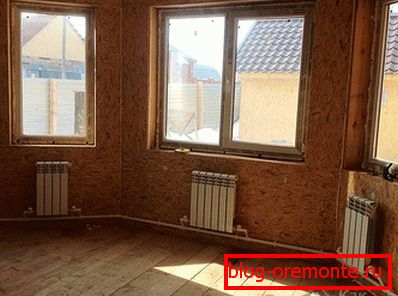

Šema takvog sistema grejanja je sasvim jednostavna. U srcu svega je svaki kotao. On zagreva hladnjak koji se isporučuje kroz cev koja dolazi iz kotla. Zašto se takva šema naziva jednim cevima? Zato što je duž cijelog perimetra postavljena jedna cijev koja dolazi iz kotla i ulazi u njega. U pravim mestima na konzolama instalirani su radijatori i priključeni na cev. Nosač toplote (najčešće voda) se kreće iz kotla, ispunjava prvi radijator u čvoru, zatim drugi i tako dalje. Na kraju, voda se vraća na početnu tačku i ciklus se ponavlja. Postoji kontinuirani proces cirkulacije.

Treba napomenuti da je prikupljanje takve šeme moglo doći do jedne poteškoće. Budući da je brzina napredovanja tečnosti za hlađenje mala, može doći do gubitka temperature. Zašto? Ako govorimo o dvocevnom sistemu, onda je princip njegovog delovanja sledeći: voda se uliva u bateriju kroz jednu cev, izvan nje kroz drugu. U ovom slučaju, njen pokret prođe odmah kroz sve radijatore, a nema gubitka toplote.

U sistemu sa jednim cevima, rashladna tečnost postepeno ulazi u sve baterije i prolaz kroz njih gubi temperaturu. Dakle, ako je na izlazu iz kotla temperatura nosača bila 60? C, koji prolazi kroz sve cevi i radijatore, može se smanjiti na 50 ° C. Šta raditi u ovom slučaju? Da bi prevazišli takve fluktuacije, moguće je povećati kapacitet toplote baterija na kraju lanca, povećati prenos toplote ili povećati temperaturu u samom kotlu. Ali sve ovo će dovesti do dodatnih troškova koji su neprofitabilni i čine troškove grijanja skuplje.

Da biste se rešili takvog problema bez visokih troškova, potrebno je povećati brzinu rashladne tečnosti kroz cijevi. Postoje 2 načina za to:

Stavite cirkulacionu pumpu. Tako možete značajno povećati brzinu vode u sistemu. U tom slučaju, gubitak toplote na izlazu bit će smanjen. Maksimalni gubitak može biti nekoliko stepeni. Takve pumpe se napajaju električnom energijom. Treba napomenuti da za domove u kojima se električna energija često prekida, ova opcija neće biti idealna.

Instalirajte ubrzavajući kolektor. Ovo je visoka ravna cev, zahvaljujući kojoj voda, koja prolazi kroz njega, dobija veliku brzinu. Zatim hladnjak u sistemu sa prirodnom cirkulacijom čini brži krug, što takođe rešava problem gubitka toplote. Posebno je dobro koristiti ovu metodu u višespratnoj zgradi, s obzirom na to da u jednosočetnoj zgradi sa niskim stropovima radovi neće biti efikasni. Za normalno funkcionisanje kolektora, njegova visina bi trebala biti veća od 2,2 m. Treba znati da što je veći kolektor koji ubrzava, brži, efikasniji i tiši pokret u cjevovodu.

U takvom sistemu mora postojati ekspanzijski rezervoar, što je bolje instalirati na vrhu. Radi kao stabilizator, kontroliše povećanje zapremine rashladne tečnosti. Kako to funkcioniše? Kada se zagreje, zapremina vode se povećava. Ovi viškovi ulaze u rezervoar, sprečavajući nadpritisak. Kada temperatura pada, volumen se smanjuje i iz ekspanzionog rezervoara se vraća u mrežu za grejanje.

To je ceo princip jednoslojnog sistema grejanja. Ovo je zatvorena petlja, koja uključuje kotao, glavne cevi, radijatore, rezervoar za odvod i elementi koji cirkulišu vodu. Razlikujte prinudnu cirkulaciju, kada sve radove vrši pumpa i prirodna, u kojoj je montiran kolektor za bušilice. Razlika u ovom dizajnu je u tome što ne obezbeđuje cev za povratnu akciju, kroz koju se hladnjak vraća na kotao. Druga polovina ovog izgleda nazvana je povratak.

Jedan cevni sistem može biti od dva tipa, zavisno od instalacije: horizontalni i vertikalni.

Snage i slabosti

Da biste utvrdili koji sistem trebate, razmotrite prednosti i nedostatke jednog cevnog sistema.

Pros:

  • Jedini cevni sistem montira se oko perimetra zgrade, može se sakriti na podu ili zidovima.
  • Zahvaljujući ovom sistemu, postavljanje cjevovoda je moguće ispod otvorenih vrata, količina potrošnog materijala i troškovi cjelokupne konstrukcije su smanjeni.
  • Postepeno možete priključiti uređaje za grejanje, kao i ugraditi ostale elemente grejnog kruga: podno grijanje, grejane peškire ili radijatore. Zahvaljujući paralelnom ili serijskom načinu povezivanja, stepen zagrevanja baterija postaje podesiv.
  • Mogućnost povezivanja nekoliko tipova mačaka. Možete ugraditi plinski, električni ili kotao na čvrsta goriva. Ako je neko isključen, jednostavno uključite drugu.
  • Pravac toka vode gde će biti korisniji za stanare u kući. Na primjer, u početku je moguće usmeriti vrući tok u dečju sobu, gdje je potrebno više toplote ili na podurivoj strani zgrade.
  • Za razliku od dvocevnog sistema, pri izboru cjevovoda sa velikim prečnikom, oni mogu poslužiti kao registri, a takođe proizvode toplotu. Zbog ovoga, perimetar zgrade, zidova i uglova neće se zamrzavati.
  • Čak i nakon završetka svih radova, možete dodatno ugraditi i instalirati još radijatora.
  • Minimalna potrošnja materijala i efikasnost.
  • Jednostavna instalacija i popravak dizajna.

Ali sa takvim prednostima, ovaj sistem ima neke nedostatke i nedostatke, koje takođe treba napomenuti:

  • Ako se ne primećuje potreban nagib, može doći do zatvaranja vazduha koji smanjuju prenos toplote.
  • Posle dugog neoperativnog perioda, na primer tokom leta, potrebno je da se pokrene dugo vremena.
  • Kada radite popravke u višespratnoj zgradi, neće biti moguće isključiti jedan sprat, moraćete da isključite celu zgradu.
  • Tokom rada može doći do gubitka toplote.

Ovo bi trebalo da bude poznato pre nego što počnete da instalirate sistem grejanja privatne kuće.

Kako napraviti

Ako radite sve od nule, morate se pobrinuti za dostupnost takvih materijala:

  • kotao za grejanje;
  • cirkulaciona pumpa;
  • ekspanzijski rezervoar;
  • cevi Ø 25 mm i cijevi Ø20 mm za povezivanje radijatora (bilo koji materijal može se odabrati: čelik, plastika, bakar, armirani polietilen);
  • priključci za povezivanje laktova sa radijatorima;
  • Potreban broj radijatora, zaptivki i utikača;
  • Mayevski dizalice, preko kojih možete ukloniti vazduh iz svakog radijatora;
  • filter koji će biti instaliran ispred kotla za tretman vode.

Dalji radni niz je sledeći:

  1. Morate izabrati mjesto i ugraditi kotao i filtrirati. Dolazna cev je bolje izabrati metal.
  2. Onda je dimnjak montiran. Priključivanje na dimnjak je bolje za izvođenje valovite metalne cijevi.
  3. Sada moramo napraviti gasovod. Cevi se postavljaju duž obima cele kuće. Važno je da je shema priključaka već dostupna, jer je prilikom instalacije neophodno odmah postaviti fitinge na mjesta na kojima će radijatori stajati. U najnižoj tački sistema postavljen je odvodni ventil, preko koga se grejni krug može napuniti vodom ili odvoditi. Prilikom instalacije cjevovoda važno je izdržati određeni stepen: za krug sa prirodnom cirkulacijom, to je 3? -5?, Kada se prisilno premješta (pomoću pumpe) - 10 mm po 1 metar cijevi.
  4. Cevovod duž cijelog perimetra mora biti pričvršćen na zid kako bi se eliminisali nagibi i akumulacija vazduha. Za ovo možete koristiti klipove.
  5. Na izabranom mestu stavite pumpu. Urezana je u glavnu cev na mjestu gdje je u blizini sok. Trebalo je da znate da pumpa, zavisno od proizvođača, radi besprekorno na temperaturi koja ne prelazi 60?
  6. Sada je vreme da instalirate ekspanzioni rezervoar. Obično se montira blizu kotla, na nadmorskoj visini većoj od 1,5 m.
  7. Ostaje samo instaliranje i povezivanje radijatora. Na pravom mestu su fiksirani sa zagradama. Da bi se osigurala cirkulacija vazduha, ne moraju se strogo ugraditi ispod prozora, poda i sa zidom odmah pored njega. Važno je održati malu distancu.
  8. Nakon instalacije, radijatori su spojeni prema šemi. U ovoj fazi instalirani su slavine Mayevsky-a, prekrivajući slavine i utičnice.
  9. Ostaje samo da se napravi test pritiska da se proveri sistem zaptivenosti priključaka i započne zagrevanje.

Ako imate dvospratnu kuću, sve se radi na isti način, ali samo jedna cijev izlazi iz kotla na drugi sprat, prolazi oko perimetra i opet se spušta.

To je sve, kao što vidite, jednočilni sistem grejanja je stabilan, efikasan i jednostavan za instalaciju. Može se koristiti i za jednospratne zgrade, kao i za zgrade visoke zgrade. Sačuvajte novac na instalaciji i obezbedite toplotu koja će vas hladiti hladnim zimskim danima.
