Kako napraviti truss sistem 2

Tokom izgradnje krova kuće, instalacija truss sistema smatra se najvažnijim i teškim korakom. Održavanje krova je povezano sa stalnim i periodičnim opterećenjima u obliku snega ili udara vetra.

Da biste shvatili kako napraviti trus sistem s vlastitim rukama, morate odlučiti o svojim komponentama. Okvir za škare se koristi za bilo koji tip krova, razlikuje se u nivou složenosti tokom instalacije. Spušteni i grebeni krovovi se smatraju jednostavnim strukturama. Krovovi hip ili kukovi obezbeđuju pouzdan krov, ali je teško izračunati i instalirati šporete.

При выборе размера материала для каркаса приходится учитывать множество факторов. Presek и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

Glavni elementi

Sledeći elementi su neophodni za kostur privodnog krova:

  1. Mauerlat je drvo velikih dimenzija 150-150 mm ili 200-200 mm, koje je postavljeno i fiksirano duž perimetra zidova. Povezuje krovni sistem i građevinsku konstrukciju u opštu strukturu, distribuira opterećenje na zidovima.
  2. Greben je najviša tačka na krovu, u kojoj su spojene ramne noge. Uzdužni zrak pomaže u održavanju konstrukcije, obezbeđuje stabilnost pod opterećenjem vjetra.
  3. Škare - izrađene su od ploča sa poprečnim presekom od 70-150 mm, imaju čitav teret. Od ploča su obodne noge koje su postavljene u koracima ne manje od 60 cm.
  4. Lezhine - šipka koja je paralelna sa mamcem. Dimenzije su jednake pločici. Lent je podrška za police i druge elemente.
  5. Zatezanje - prečica dasaka koja povezuje raftersku nogu.
  6. Stalci - šipke, postavljene vertikalno, ugrađene su da podržavaju grebenski nosač.
  7. Nadstrešnice - dijelovi škafova, izađenih u inostrane zidove. Oni vam omogućavaju da preusmerite padavine iz kuće.
  8. Stubovi - koriste se za jačanje škare, omogućavaju vam da kreirate trajne strukture.
  9. Šipke - trake potrebne za vezivanje škare i polaganje krovnog materijala.
  10. Filly - kada dužina škare nije dovoljna za nadvišenje, ispunite dodatne pločice "filly".

Sorte krovnih sistema

Za krovni nosač uređaja koristi se nekoliko vrsta krovnih sistema.

Bočno - izbor ovog dizajna podrazumijeva prisustvo nosača u obliku zida u centru zgrade. Oni dobijaju tri tačke podrške i podležu samo savijanju. Gornji deo nogu nogu leži na nosaču, a donji dio na ploči. Ovaj sistem vam omogućava da koristite tanju od drveta, smanjite troškove i izvodite manje težine.

Viseći - trnovačke noge se oslanjaju samo na zidove, tako da su pod velikim opterećenjem. Da se snaga poveže pritiskom. Takvi splavi se obično prikupljaju na dnu i služe direktno za instalaciju.

Složeni oblici krova zahtevaju nestandardna rješenja, jer se koriste kombinacije vješalica i zidnih nosača.

Prilikom ugradnje četvorosmernog krova, glavni okvir je dijagonalni splavi koji povezuju grebenski nosač i uglove zgrade. Podupiru ih merdevine - kratki rafters, koji zajedno sa običnim bočnim rafterima čine osnovu nagiba krova.

Priprema materijala

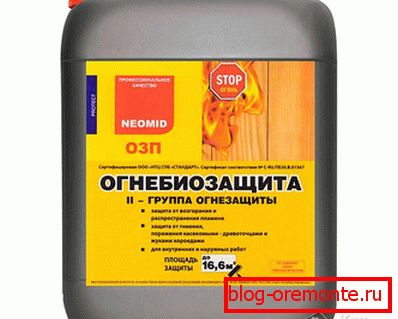

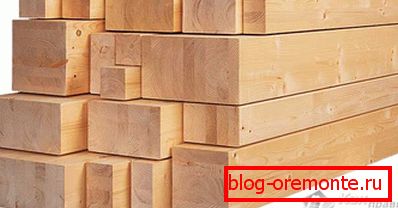

Životni vek strugotine zavisi od kvaliteta drvne građe i njegove obrade. Za strukturne elemente, potrebno je odabrati suvo drvo, sa nivoom vlage ispod 22%. Trebalo bi da bude glatko i bez čvorova. Pre ugradnje, svi delovi se tretiraju sa dva sloja antiseptika i sredstva koja sprečavaju paljenje. Pri preradi je vredno koristiti četku, ali ne i sprej, onda je kompozicija bolje apsorbovana. Prilikom izbora drvene građe poželjno je četinarsko drvo.

Mount

Dugotrajnost konstrukcije će osigurati pravilnu ugradnju krovnog sistema svojim rukama. Za povezivanje škafa koriste različite vrste pričvršćivanja: zagrade, ekseri, čelični delovi u obliku - uglovi i platine, koji su pričvršćeni vijcima.

Presek

Dimenzije drvene građe za raftere su pod uticajem:

  • raspon veličine;
  • konstantno opterećenje na krovu;
  • uticaj klimatskih uslova;
  • ugao nagiba i visina montažnih nogu.

Stalno opterećenje se računa od ukupne težine materijala za krov, izolacije i hidroizolacije. Sa rastućim rastojanjem između škare, potreban je veći deo materijala. Koeficijent opterećenja vetra i sneg nužno je položen u proračunu poprečnog preseka. Obična veličina škafa je 50-150 mm i 60-200 mm.

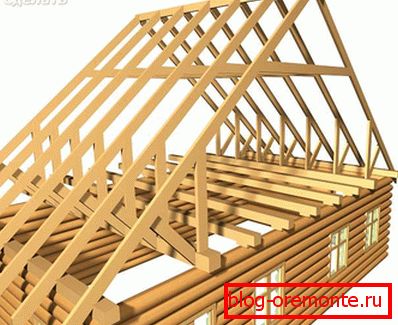

Dužina ramena

Podnožje simetričnog krovnog krova je ravnomerni trougao. Poznavajući visinu grebena, možete izračunati dužinu raftera u Pythagorean teoremu. U ovom slučaju, to je hipotenuza, a pola širine dame i visine krova su noge.

Ugradnja splava

Prvi korak u ugradnji truss sistema za bilo koju vrstu krova je instalacija i montaža ploča za napajanje. Ispod njega mora se postaviti hidroizolacija u obliku krovnog materijala. Ova traka zahtijeva bušenje rupa duž dužine, u koju su vijci zidani u zidu postavljeni i pričvršćeni navrtkom.

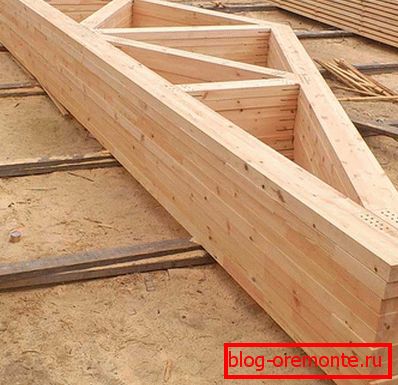

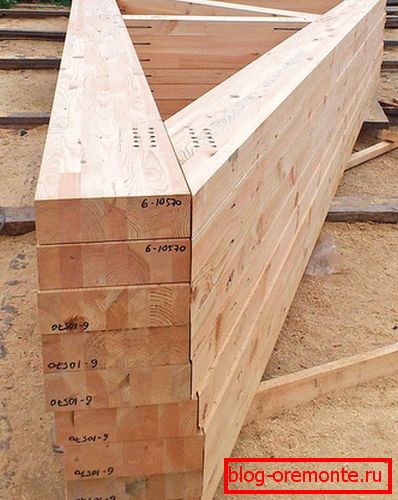

Stvorili su osnovu za ram, pravili su šablon prema kojem se sve podnožne noge za sistem vise sastavljaju na tlu. Da biste napravili uzorak, uzmite dve tanke ploče sa jednakim dužinama i pričvrstite na krajeve pomoću noktiju. Ovaj radni predmet je postavljen na širinu nosača, a odgovarajući ugao je fiksiran dijelovima ploče.

Da biste označili montažne šablone u gornjem i donjem šporetu, koristi se drugi šablon. Njegova osnova je vezana ploha. Prilikom sakupljanja nogu, potrebno je striktno pratiti obrazac, tako da ne morate da ponovite strukturu. Gornji deo špaleta je povezan sa drvenom ili metalnom pločom.

Ako skupštine imaju značajnu težinu, moraćete da koristite opremu ili uređaje za podizanje.

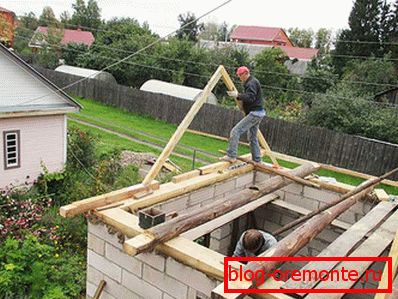

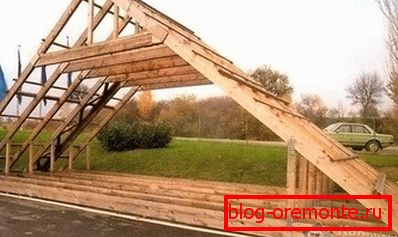

Prvi par špalara je instaliran na suprotnim žlebovima. Fiksiran je privremenim podupiračima i izložen po nivou. Kabl je izvučen između nogu kao smjernica za ugradnju preostalih furnira. Dizajn je spojen vijcima, podupiračima i podupiračima.

Sa malim rasponom, splavovi nisu pričvršćeni grebenom. Krov širine više od pet metara zahteva jačanje konstrukcije sa grebenom. Drvo je pričvršćeno i ispod špaleta i iznad njih. Veza se javlja s drškom i pločama. Sa velikom dužinom špala postavljeni su postovi za podršku kako bi se sprečilo sagiranje.

Završetak instalacije truss sistema će biti montiranje sanduka.

Da biste znali kako pravilno izvoditi strukturu trussa, možete gledati video o fazama rada.

Video

Autor video-a postavio je cilj, bez privlačenja profesionalnih graditelja, da brzo i povoljno izgradi dobar, pouzdan krov s vlastitim rukama. Šta je uradio, naučićete gledajući video:
