Kako sami instalirati satelitsku antenu

10-02-2018

Korisno

Ako su pre par godina satelitska jela bila element luksuza, danas svako može da priušti takvu televiziju. Takve ploče dobijaju emitovanje sa satelita koji se nalazi iznad ekvatora na geostacionarnoj orbiti. Zbog toga možete dobiti veliki broj kanala i odličan kvalitet slike. Sve što vam je potrebno je kupiti specijalnu antenu, tjuner i sastaviti i povezati sve. Kompanije koje se bave prodajom takvih ploča često nude usluge za njihovu instalaciju. Ali morate platiti za to. Da biste uštedeli sredstva, možete ga montirati sami. Posebne vještine za ovo neće biti potrebno.

Osnovni pojmovi

Za početak, pogledajte osnovne koncepte koje ćemo navesti u toku rada:

TV satelit - nalazi se u orbiti Zemlje i šalje televizijski signal uslovnoj teritoriji koristeći transponder. Svi sateliti su na istoj geografskoj širini, jer se nalaze na ekvatoru, ali imaju različitu geografsku dužinu.
Transponder - primopredajnik koji se nalazi na satelitu.
Satelitska antena - glavni element koji omogućava pretplatniku da primi signal iz orbite. Ona "prikuplja" signal sa celokupne površine i fokusira ga na određenoj tački gde se pretvarač nalazi.

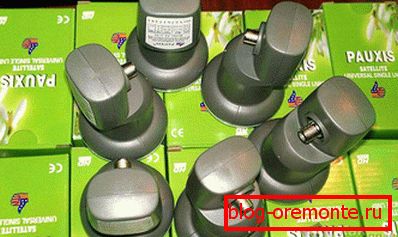

Pretvarač - uređaj montiran na držač, prima signal koji se odražava od antene.
Multifeed - uređaj koji sadrži dodatne pretvarače. Pošto se sateliti u orbiti nalaze u blizini, na jednoj ploči možete primati prijem iz više izvora. U ovom slučaju, 3 pretvarača se instaliraju na jednoj antenu.

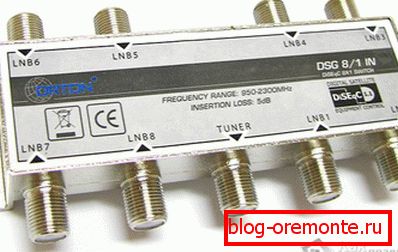

Disek - uređaj koji prebacuje signal sa 3 ili više konvertora na jedan kabl. Tuner radi da primi signal od samo jednog izvora, koji ga prenosi pretvarač. Povezivanje jednog od nekoliko izvora je uključeno diske.
Nosač - uobičajeni nosilac. Izrađen je od metala i postavljen na zid ili na drugu površinu.

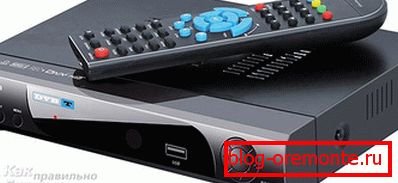

Prijemnik (tjuner) - uređaj koji prima signal koji dolazi iz pretvarača. Zahvaljujući njemu, signal se emituje na TV, a mi vidimo sliku i čujemo zvuk.

Znajući sve ovo nije neophodno, ali ipak ćete imati ideju kako sistem funkcioniše. Zatim će instalacija biti produktivnija i brza.

Oprema i potrebni alati

Kada ste odabrali željenu antenu, pogledajte kompletan skup. U suštini to je:

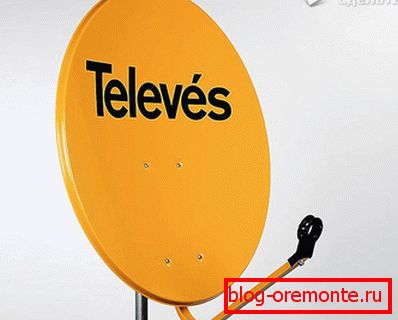

Direktno satelitska antena (ogledalo).

Jedan ili više pretvarača (zavisno od vašeg izbora).

Multifeedы. Если выбранная антенна на 3 спутника, в комплект входят два мультифида.

Disk, za povezivanje tri pretvarača na jedan kabl.

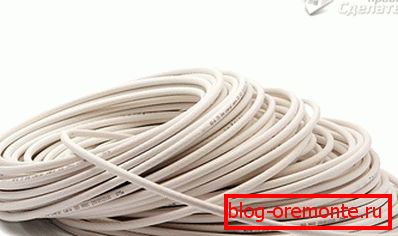

Kabl za povezivanje tjunera sa pretvaračem.

Nosač za montažu i ostala pričvršćivaća.

Konektor (F-k) za povezivanje kabla pomoću tjunera, pretvarača i diska. Ukupno 8 komada.

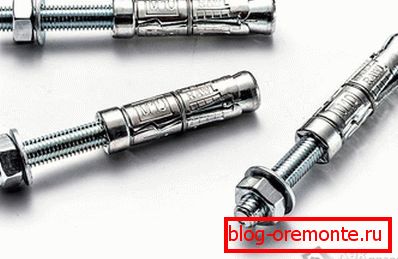

Sidra, pričvršćivanje nosača na površinu.

Tuner

Ako nešto nije uključeno, mora se kupiti zasebno. Ovo su detalji koji trebate napraviti za instaliranje satelitske antene.

Za rad vam je potreban sledeći set alata:

odvijač;
nož;
sekači;
ključ na 13;
ključ sa 10 - 2 o / min;
bušilica ili bušilica;
Poitsitovy bušilica - 12 mm.

Nakon što ste pripremili sve potrebne dijelove i alate, možete nastaviti sa instalacijom.

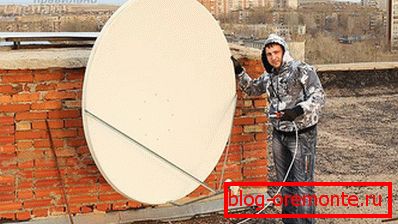

Faza 1: Izbor lokacije

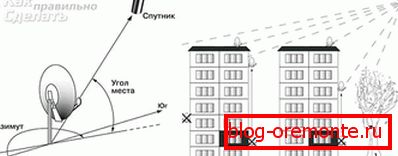

Prvo morate odlučiti o mjestu na kojem će se montirati ploča. Glavni uslov je da to treba usmeriti prema izvoru signala. Na putu izmišljene linije ne bi trebalo biti vanjskih predmeta: drugih kuća, drveća, kula, itd. Važno je poznavati jedno pravilo: svi sateliti se nalaze na južnoj strani. Da biste odredili tačno gde je izvor signala i gde treba usmeriti antenu, pogledajte posude koje su ugradili vaši komšije. Na isti način, stavite i vas. U slučaju da nema suseda, možete koristiti program "Satellite Antenna Alignment". Može se naći na Internetu. Zahvaljujući tome, možete precizno izračunati azimut i ugao za pravilno instaliranje.

Ako govorimo o lokaciji, instalacija antena na krovu kuće štediće vas od problema sa blokiranjem zone satelita. U ovom slučaju, drveće i druge prepreke se ne plašite, već morate bacati veliki kabl, posebno ako živite na prvim spratovima zgrade. Pogodniji kada se posuda nalazi blizu TV-a. Tada će biti mnogo pogodnije instalirati i konfigurirati. Ali opet, morate osigurati da nema smetnji.

Najčešće, antena je instalirana na zidu blizu prozora, na balkonu ili na lođu, ili na krovu. Nije preporučljivo da ga popravite unutar lođe ili balkona, kao i na mestima gde će biti izloženi intenzivnom prodoru vode (pod odvodima ili krovnim padinama).

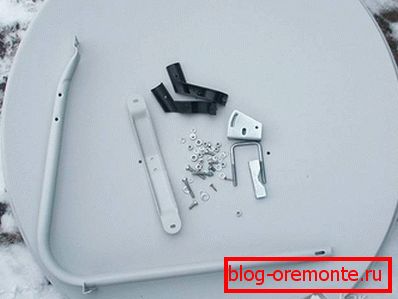

Faza 2: Montaža antene

Sada morate zajedno sakupiti sve detalje antene. Da biste saznali kako to ispravno radite, možete koristiti uputstva koja moraju biti uključena.

Za početak pokretanja (cijevi) držite ogledalo (ploče). Komplet treba da ima pričvrsne elemente (navrtke, vijke, vijke i vijke), s kojima je spojen završni pričvršćivač. Pričvrstite sve što je sigurno, tako da pod uticajem vremenskih uslova sve nije otpušteno i ne prelomljeno. Previše ne zategnite matica za podešavanje, tako da se antena može pomerati nagore i nadole kada se podešava.
Sada je cijev ugrađena konzola za konzolu. Ona mora imati posebne rupe gde će se ubaciti vijci. Tamo je potrebno da popravite nosač.
Ako imate jedan pretvarač, montirajte ga u držač. Da biste izbegli padavine, pričvrstite ga konektorkom. Ako postoji više konektora, morate sastaviti multifedi. Uzmite dva multifida i instalirajte konvertore u njih. Obezbedite sve pomoću spajalica. Kada se glave montiraju, mogu se montirati na antenu.
Postavite multifida na montažnu cev i popravite ih. Pošto su svi pričvršćivači zavrtnji, matice i vijci, za rad treba biti samo odvijač i ključevi. Uz njihovu pomoć sve elemente pričvršćuju.

Vreme je da obrišete kablove da ih priključite. Koristeći nož, uklonite gornji sloj izolacije, polazeći od kraja oko 1,5 cm. Uklanjanje izolacije, videćete pletenica. Mora da se savija nazad. Isto treba uraditi sa folijom ispod pletenice. Ostaje da se izloži žica, koja je ispod drugog izolacionog sloja. Korak 1 cm i uklonite sloj.

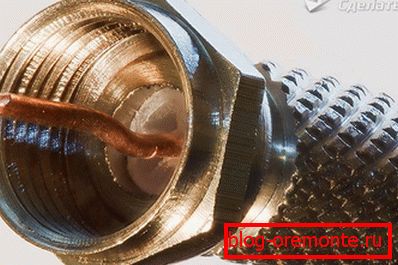

Zavrtite F-konektor na kraju kabla. Ako je žica predaleko, može se odrezati, ostavljajući nekoliko mm od ivice konektora. Bolje je zaptivati zglob pomoću termoskupljivačke cijevi ili izolacijske trake sa slojem silikona koji se nanosi. Ako imate antenu za 1 satelit, onda se kabl može priključiti na konektor, ako nekoliko, vršimo iste manipulacije s drugim kablovima. Ako ste imali jednu čvrstu žicu, srezajte što više komada od njega kao što imate pretvarače. Veličina jedne takve žice može biti oko 1 m. Prećiće se sa konvertera na Diske.
Na dnu antene pričvrstite disku. Koristite građevinske obujmice za ovo. Potom povežite sve žice na njega, navijte F-konektor na navoj. Od diska olovnih žica do glava i povežite ih.

Da se žice ne spajaju, mogu se pričvrstiti na cev sa električnim trakama ili stezaljkama.

Faza 3: Pričvrstite ploču

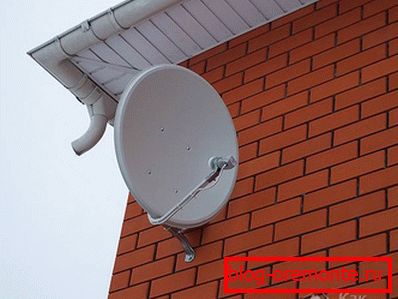

Ako živite u privatnoj kući ili na 1. spratu, takav posao se lako može izvesti. Ako ste na višim spratovima, ovakav rad može biti veoma opasan. Uzmite mere predostrožnosti. Koristite pojaseve da biste se zaštitili.

Rupe su bušene na mestu koje ste izabrali. Pričvrstite držač i označite lokaciju rupa sa olovkom ili oštrim predmetom.
Uzmite udarac i napravite rupe na određenim mestima.
Fiksirajte držač na zid pomoću tipala ili sidrenih vijaka.
Držite antenu na nosaču i zategnite pričvrsne elemente. Nije neophodno čvrsto stegnuti tako da ostaje mogućnost podešavanja.
Sada povežite glavni kabl sa jedinicom (ovo se može uraditi kako na kraju, tako iu fazi montaže).

Sada je ploča fiksirana i spremna za prijem signala. Ali da biste to uradili ispravno, potrebno je da ga konfigurišete.

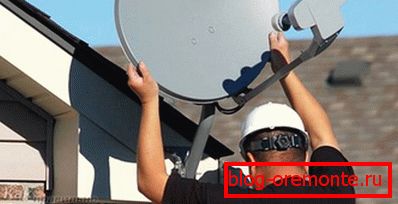

Faza 4: Postavljanje antene

Sada je neophodno postaviti antenu tako da hvata signal sa satelita i prenosi ga direktno na tjuner. To će biti neprikladno za to sami, pošto ćete morati staviti TV blizu vas. Ako u blizini vas postoji prijatelj ili član porodice, on vam može pomoći davanjem komandi.

Dakle, prvo priključite tjuner na TV. Ovo se može uraditi žičanim "tulipom" ili SCART-SCART-om. Zatim zavarite glavni kabl od antene u odgovarajući konektor u tuneru (ima natpis LNB IN).
Uključite TV i tjuner. Sada možete videti sliku koja će doći.
Polako pomerajte jelo vertikalno ili horizontalno oko mesta na kojem se nalazi satelit. Kada se pojavi signal, kalibrirajte sliku tako da dobijete savršenu sliku.
Ostaje samo da bezbedno pričvrstite sve preostale matice da biste popravili antenu na pravom mestu.
